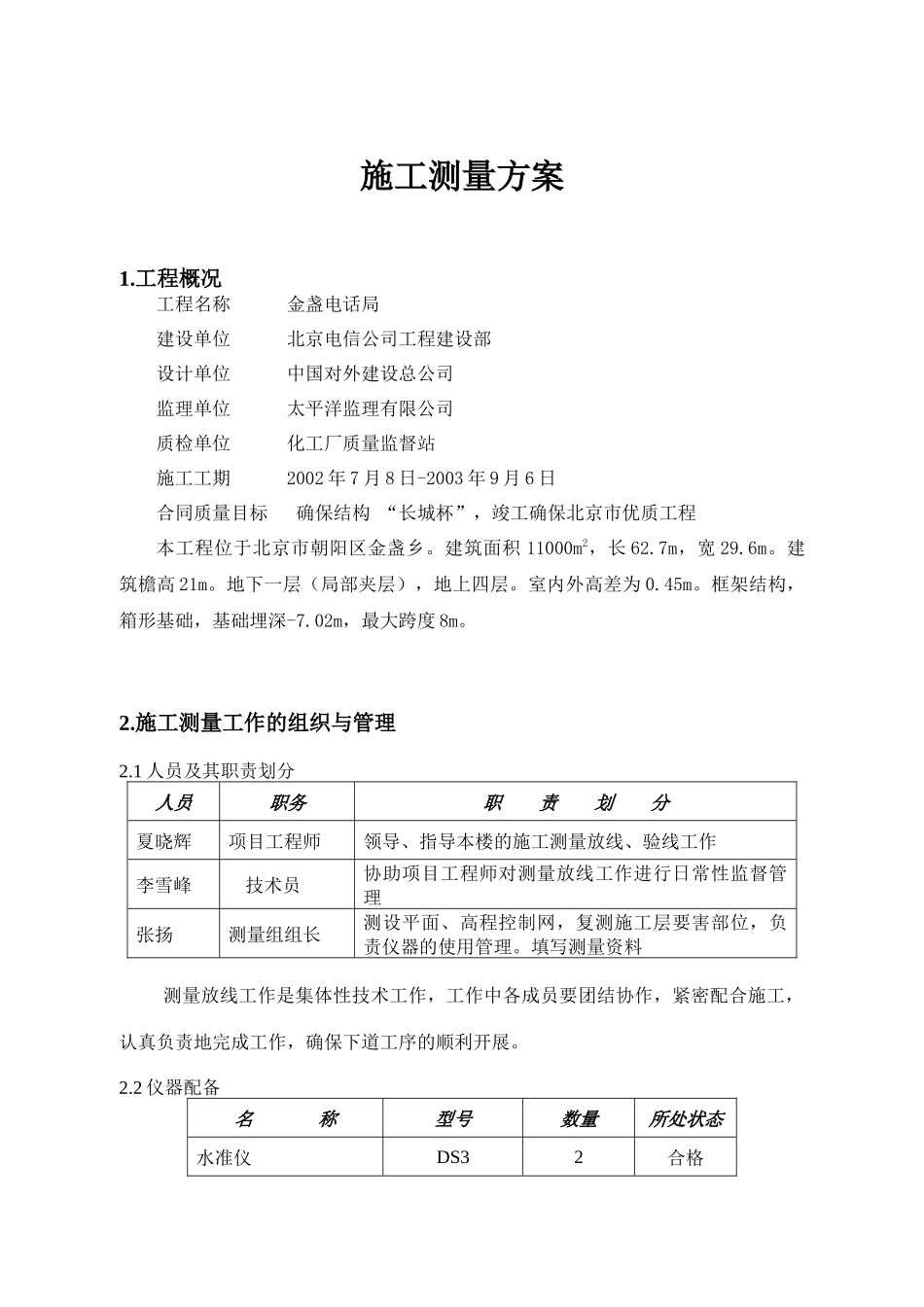

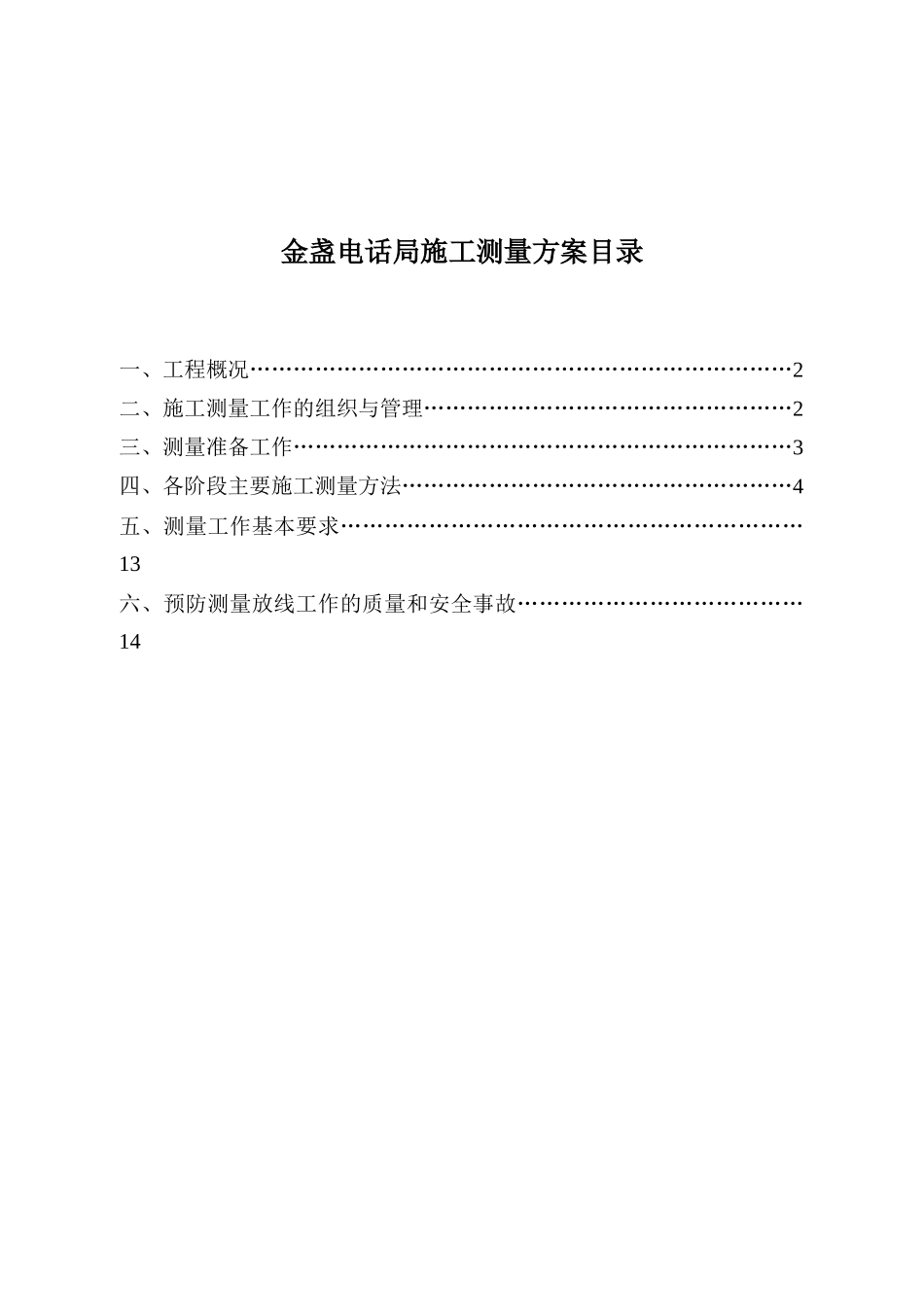

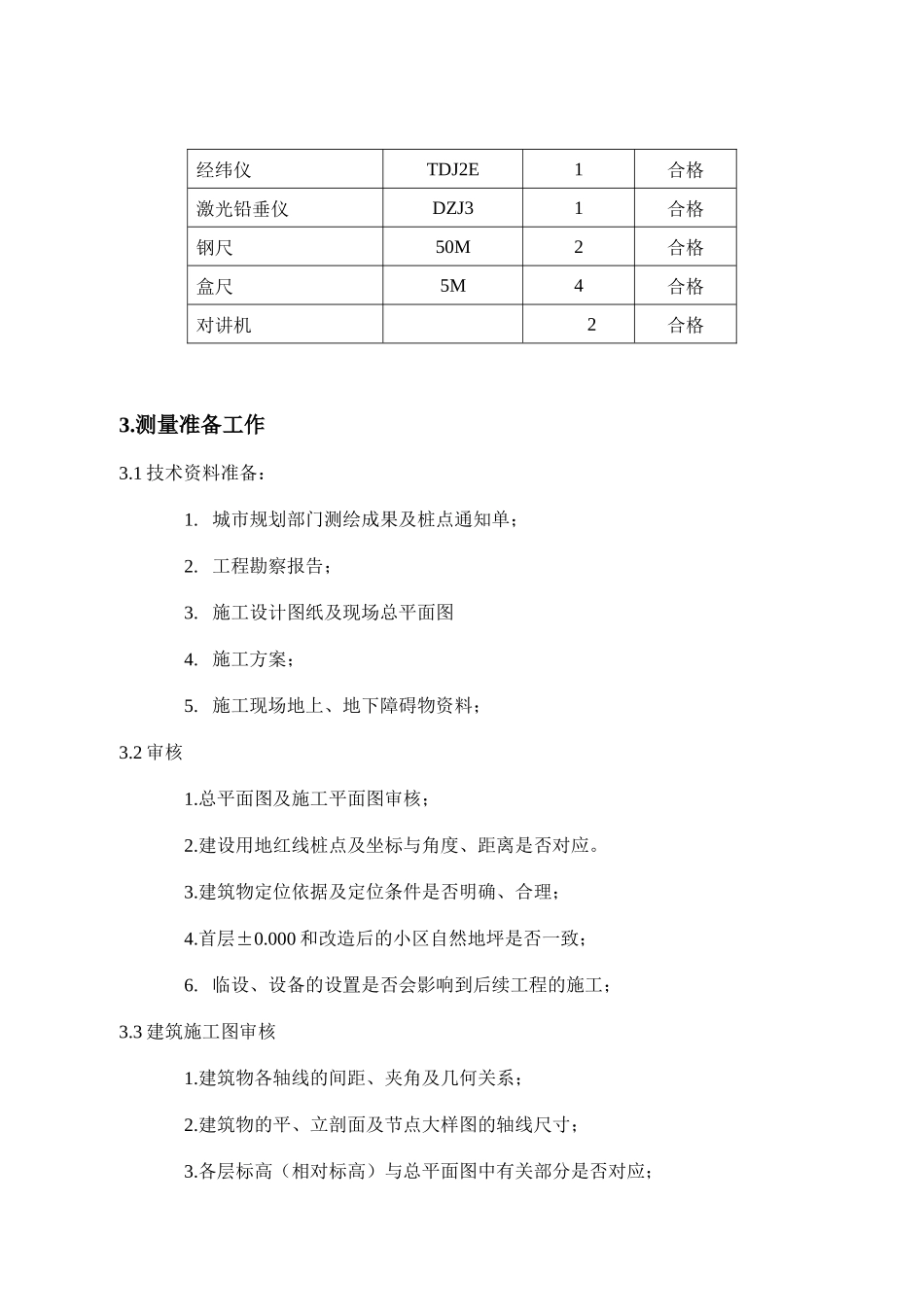

金盏电话局施工测量方案目录一、工程概况…………………………………………………………………2二、施工测量工作的组织与管理……………………………………………2三、测量准备工作……………………………………………………………3四、各阶段主要施工测量方法………………………………………………4五、测量工作基本要求………………………………………………………13六、预防测量放线工作的质量和安全事故…………………………………14施工测量方案1.工程概况工程名称金盏电话局建设单位北京电信公司工程建设部设计单位中国对外建设总公司监理单位太平洋监理有限公司质检单位化工厂质量监督站施工工期2002年7月8日-2003年9月6日合同质量目标确保结构“长城杯”,竣工确保北京市优质工程本工程位于北京市朝阳区金盏乡。建筑面积11000m2,长62.7m,宽29.6m。建筑檐高21m。地下一层(局部夹层),地上四层。室内外高差为0.45m。框架结构,箱形基础,基础埋深-7.02m,最大跨度8m。2.施工测量工作的组织与管理2.1人员及其职责划分人员职务职责划分夏晓辉项目工程师领导、指导本楼的施工测量放线、验线工作李雪峰技术员协助项目工程师对测量放线工作进行日常性监督管理张扬测量组组长测设平面、高程控制网,复测施工层要害部位,负责仪器的使用管理。填写测量资料测量放线工作是集体性技术工作,工作中各成员要团结协作,紧密配合施工,认真负责地完成工作,确保下道工序的顺利开展。2.2仪器配备名称型号数量所处状态水准仪DS32合格经纬仪TDJ2E1合格激光铅垂仪DZJ31合格钢尺50M2合格盒尺5M4合格对讲机2合格3.测量准备工作3.1技术资料准备:1.城市规划部门测绘成果及桩点通知单;2.工程勘察报告;3.施工设计图纸及现场总平面图4.施工方案;5.施工现场地上、地下障碍物资料;3.2审核1.总平面图及施工平面图审核;2.建设用地红线桩点及坐标与角度、距离是否对应。3.建筑物定位依据及定位条件是否明确、合理;4.首层±0.000和改造后的小区自然地坪是否一致;6.临设、设备的设置是否会影响到后续工程的施工;3.3建筑施工图审核1.建筑物各轴线的间距、夹角及几何关系;2.建筑物的平、立剖面及节点大样图的轴线尺寸;3.各层标高(相对标高)与总平面图中有关部分是否对应;3.4结构施工图校核1.校对轴线尺寸、层高、结构尺寸(如墙厚、柱断面、梁断面及跨度数量等);2.以轴线图为准,对比基础、非标准层及标准层之间的轴线关系;3.对照建筑图,校对两者相关部位的轴线、尺寸、标高是否一致;3.5设备施工图校核1.对建筑结构施工图,校对有关设备的轴线、尺寸及标高是否对应;2.校对设备基础、预留孔洞、预埋件位置、尺寸、标高是否与土建图一致;4.各阶段主要施工测量方法4.1建筑物的定位及控制网测设本工程的平面控制采用平面控制网法。(一)平面控制网布设原则1.平面控制遵循先整体、后局部,高精度控制低精度的原则。2.布设平面控制网根据建筑设计总平面图和施工总平面布置图。3.控制点应选在通视条件良好、安全、易保护的地方。4.桩位必须用混凝土保护,需要时用钢管进行围护,用红油漆作好标记。控制网见下图:地下室结构:1轴、12轴、A轴、E轴1m控制线;地上主体结构:2轴、6轴、11轴、A轴、E轴1m控制线;(二)建筑坐标系的建立为便于施工中测量数据计算,需要建立建筑坐标系,根据业主提供的水准原点,以A轴、1轴交点为坐标原点,以1轴、A轴为X、Y方向建立建筑坐标系。施工中的数据计算,放样工作均应以此坐标系为依据。(三)控制点的建立先用经纬仪根据平面控制网放出建筑物轴线,并在场地上做好轴线控制点。控制点的做法为用2m长钢管打入地下,地面上留200mm,上焊铁板并在铁板上划十字线。并在控制点外砌500mm高砖墙,中间浇捣素混凝土至控制点面并在砖墙上加盖,防止垃圾等杂物进入。(四)控制网加密和施工放线垫层施工完成后,要根据施工控制网精确测定建筑物位置,并进行控制网加密,各轴线交点要以红三角作标记,要求轴线间距、线垂直角必须附合规范要求。(五)轴线控制网的精度等级及测量方法根据《工程测量规范》要求控制网的技术指标必须符合下表的规定。轴线控制网的指...
