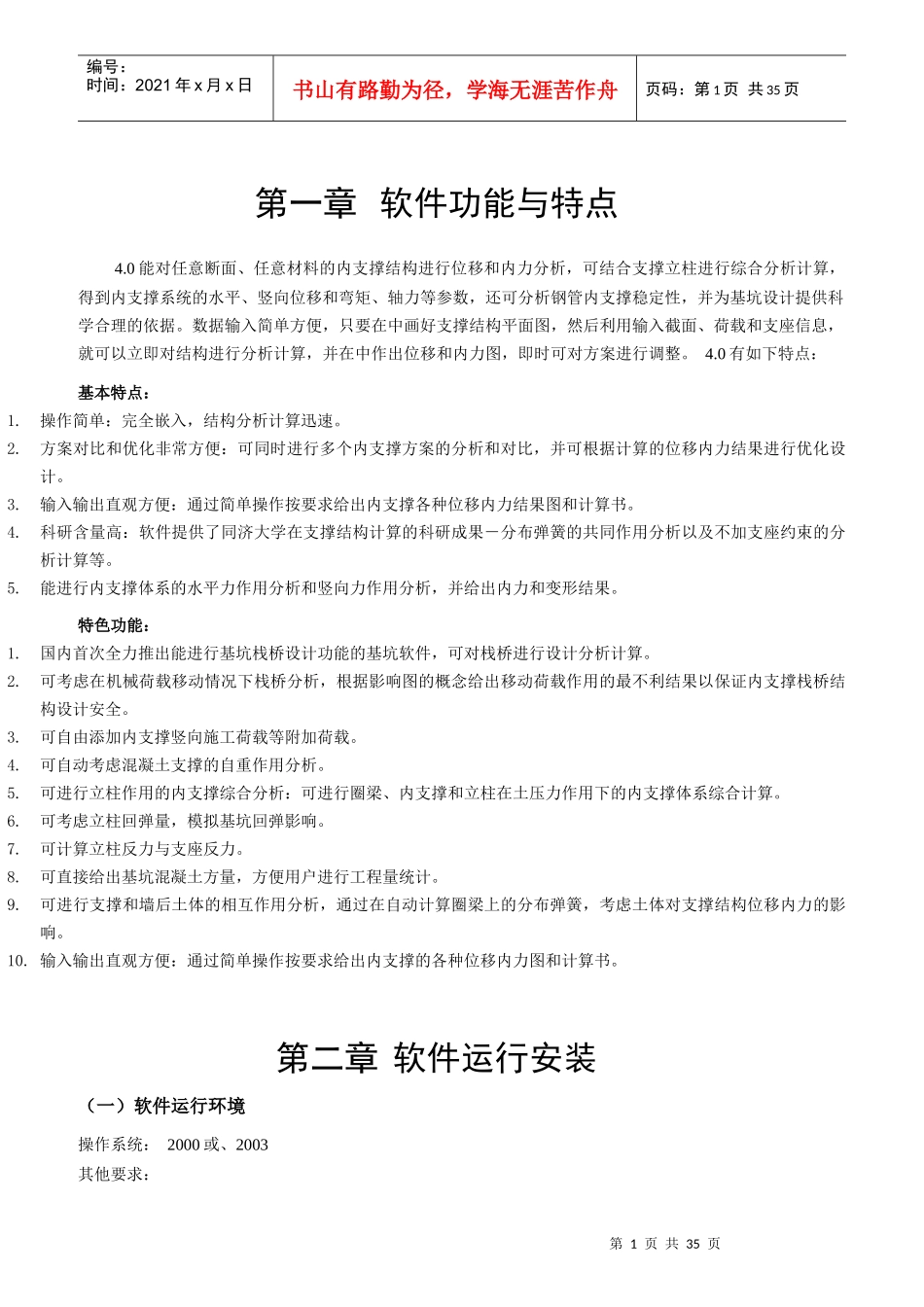

第1页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共35页第一章软件功能与特点4.0能对任意断面、任意材料的内支撑结构进行位移和内力分析，可结合支撑立柱进行综合分析计算，得到内支撑系统的水平、竖向位移和弯矩、轴力等参数，还可分析钢管内支撑稳定性，并为基坑设计提供科学合理的依据。数据输入简单方便，只要在中画好支撑结构平面图，然后利用输入截面、荷载和支座信息，就可以立即对结构进行分析计算，并在中作出位移和内力图，即时可对方案进行调整。4.0有如下特点：基本特点：1.操作简单：完全嵌入，结构分析计算迅速。2.方案对比和优化非常方便：可同时进行多个内支撑方案的分析和对比，并可根据计算的位移内力结果进行优化设计。3.输入输出直观方便：通过简单操作按要求给出内支撑各种位移内力结果图和计算书。4.科研含量高：软件提供了同济大学在支撑结构计算的科研成果－分布弹簧的共同作用分析以及不加支座约束的分析计算等。5.能进行内支撑体系的水平力作用分析和竖向力作用分析，并给出内力和变形结果。特色功能：1.国内首次全力推出能进行基坑栈桥设计功能的基坑软件，可对栈桥进行设计分析计算。2.可考虑在机械荷载移动情况下栈桥分析，根据影响图的概念给出移动荷载作用的最不利结果以保证内支撑栈桥结构设计安全。3.可自由添加内支撑竖向施工荷载等附加荷载。4.可自动考虑混凝土支撑的自重作用分析。5.可进行立柱作用的内支撑综合分析：可进行圈梁、内支撑和立柱在土压力作用下的内支撑体系综合计算。6.可考虑立柱回弹量，模拟基坑回弹影响。7.可计算立柱反力与支座反力。8.可直接给出基坑混凝土方量，方便用户进行工程量统计。9.可进行支撑和墙后土体的相互作用分析，通过在自动计算圈梁上的分布弹簧，考虑土体对支撑结构位移内力的影响。10.输入输出直观方便：通过简单操作按要求给出内支撑的各种位移内力图和计算书。第二章软件运行安装（一）软件运行环境操作系统：2000或、2003其他要求：第2页共35页第1页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共35页（二）安装方法使用文件管理器运行安装盘中的，屏幕显示如下图。图.1在安装屏幕上点击“下一步”进行4.0的安装，点击“取消”则取消安装。然后根据提示在输入框中输入要将4.0安装到的路径和程序组名，缺省路径是“C:\\\”，安装完成后将在开始菜单中建立程序组名为“启明星”程序组和菜单。第3页共35页第2页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共35页第三章4.0工作流程本章概述4.0的工作流程和主要命令的功能，关于这些命令的具体用法和各种细节问题在第第四章章详细介绍。用进行支撑结构计算包括数据输入、数据检查与求解计算和结果输出三个部分。一、数据输入：基本数据1、选择/改变杆件类型在中画好支撑结构的单线图后，通过这个命令将这些直线转化为所能识别的构件，也可以利用这个命令改变已有内支撑杆件的类型，具体做法是按设计要求自己定义出一个类型编号。如果杆件（腰梁）受水平荷载，通过这个命令给出荷载的方向。2、输入截面、荷载信息通过此命令输入或修改每种类型杆件的材料类型、截面尺寸、水平荷载大小、竖向荷载大小以及杆件之间的连接方式（刚接或铰接）、杆件种类。由此可见，定义内支撑系统中任意一个杆件（构件），需要通过以上两条功能命令来完成。在第一条命令中除了荷载方向外，只输入一个类型编号，而杆件的具体信息是在第二条命令中输入的。杆件的类型编号与它的具体信息一一对应。3、加额外水平支座在4.0中，由于可以加分布弹簧，因而水平支座不是必要的，但对于没有采用分布弹簧和基坑围囹不闭合的基坑分析，需要加水平支座，以约束支撑体系的水平方向变形，否则计算不出正确结果。竖向受力分析4、加立柱使用此命令可以加支撑立柱，在计算时考虑立柱对支撑的作用。5、设立柱回弹量基坑开挖会产生回弹，如果需要考虑基坑底面回弹对基坑内支撑体系的影响，可用此命令进行设置基坑回弹量。栈桥设计分析6、栈桥数据此命令用来定义施工栈桥的厚度和动荷载大小。7、布置栈...
