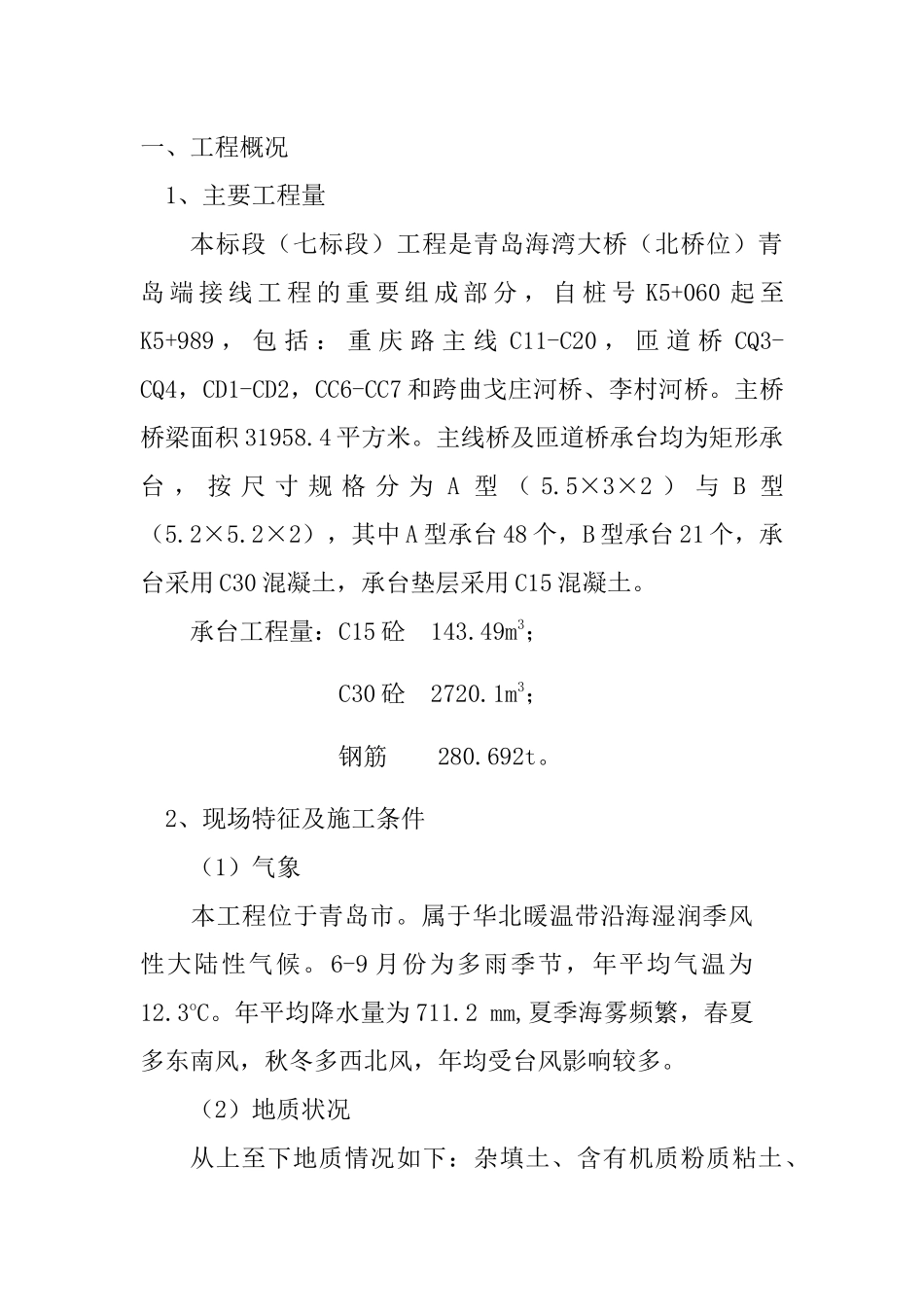

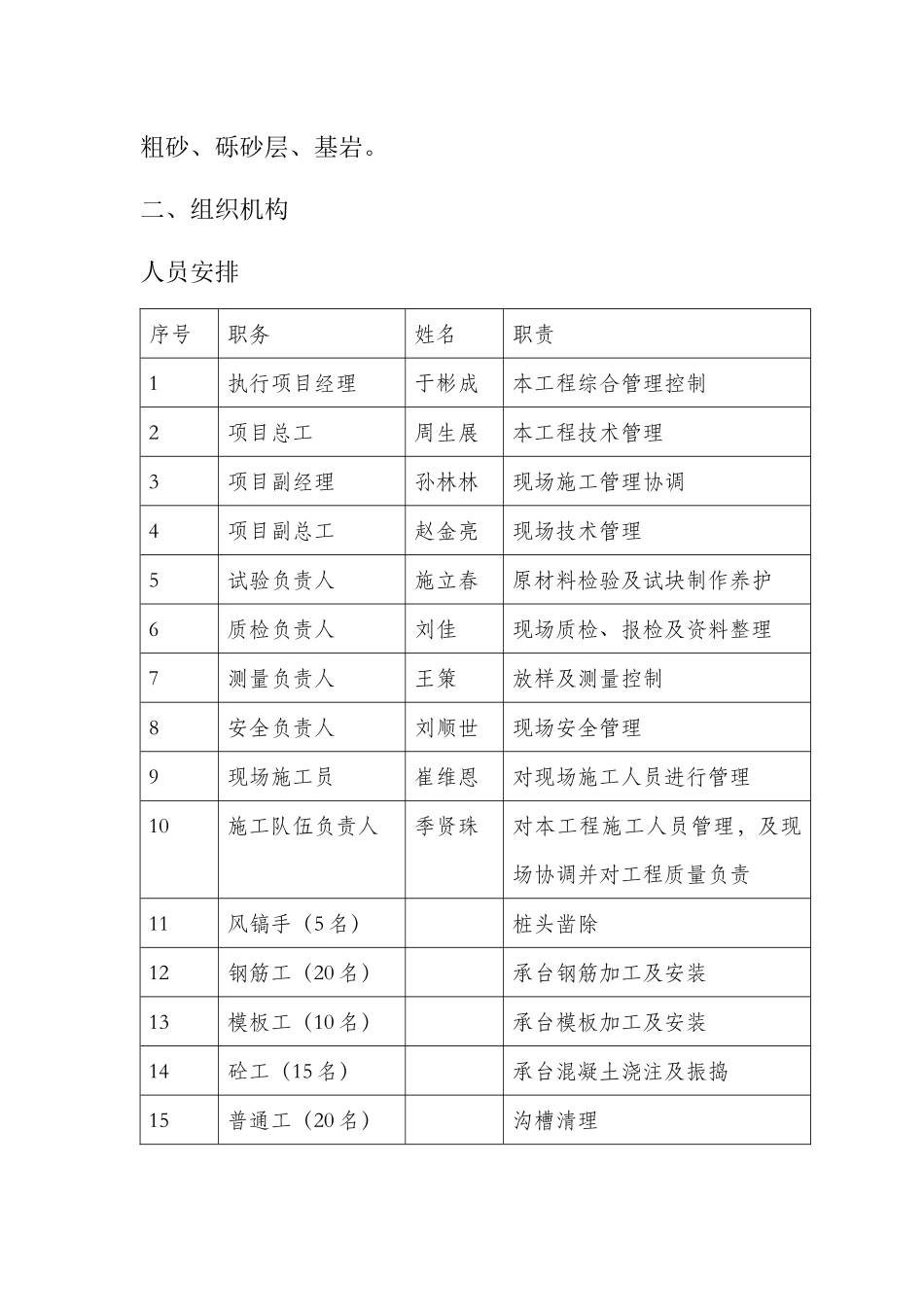

海湾大桥（北桥位）青岛端接线工程承台专项施工方案青岛城建集团有限公司海湾大桥青岛端接线工程第七合同项目经理部2010年6月20日一、工程概况1、主要工程量本标段（七标段）工程是青岛海湾大桥（北桥位）青岛端接线工程的重要组成部分，自桩号K5+060起至K5+989，包括：重庆路主线C11-C20，匝道桥CQ3-CQ4，CD1-CD2，CC6-CC7和跨曲戈庄河桥、李村河桥。主桥桥梁面积31958.4平方米。主线桥及匝道桥承台均为矩形承台，按尺寸规格分为A型（5.5×3×2）与B型（5.2×5.2×2），其中A型承台48个，B型承台21个，承台采用C30混凝土，承台垫层采用C15混凝土。承台工程量：C15砼143.49m3；C30砼2720.1m3；钢筋280.692t。2、现场特征及施工条件（1）气象本工程位于青岛市。属于华北暖温带沿海湿润季风性大陆性气候。6-9月份为多雨季节，年平均气温为12.3oC。年平均降水量为711.2mm,夏季海雾频繁，春夏多东南风，秋冬多西北风，年均受台风影响较多。（2）地质状况从上至下地质情况如下：杂填土、含有机质粉质粘土、粗砂、砾砂层、基岩。二、组织机构人员安排序号职务姓名职责1执行项目经理于彬成本工程综合管理控制2项目总工周生展本工程技术管理3项目副经理孙林林现场施工管理协调4项目副总工赵金亮现场技术管理5试验负责人施立春原材料检验及试块制作养护6质检负责人刘佳现场质检、报检及资料整理7测量负责人王策放样及测量控制8安全负责人刘顺世现场安全管理9现场施工员崔维恩对现场施工人员进行管理10施工队伍负责人季贤珠对本工程施工人员管理，及现场协调并对工程质量负责11风镐手（5名）桩头凿除12钢筋工（20名）承台钢筋加工及安装13模板工（10名）承台模板加工及安装14砼工（15名）承台混凝土浇注及振捣15普通工（20名）沟槽清理三、机械配置机械名称规格型号额定功率容量或吨位数量挖掘机Pc-3001.6m32插入式振捣棒HZ-30HZ-506平板式振动器2钢筋弯曲机GW-40φ40mm1钢筋对焊机UN-100100KVA1钢筋切断机QW-40φ40mm1钢筋调直机φ4～φ12mm1潜水泵WJ-252空压机W-9/72手持风镐ZB-858斯太尔运输车20T2移动发电机组60kw1砼运输车6m33四、施工方案1、施工准备（1）首先进行场地准备，包括场地整平，基坑四周打土埂挖截水沟，防止地表水流入基坑。（2）施工现场在开工之前必须做到用电到位，由曲戈庄河北岸的400KW箱变铺设电缆至施工位置。电缆沿分隔带铺设，并且保证铺设位置不防碍施工机械的正常施工，电缆埋设覆土厚度不低于30cm。（3）基坑放样：标明基坑开挖的位置、尺寸、基坑的轴线位置，并经校核后再开挖基坑。（4）根据《青岛海湾大桥青岛端接线工程第七标段施工图设计》，做好承台施工的测量放样工作。（5）做好有关承台施工的混凝土配合比、钢筋检测等试验。2、施工工艺方法（1）承台施工方法和工艺流程1）承台施工采用常规的施工方法。钻孔桩施工完毕后，测量放线，采用挖掘机配合人工开挖承台基坑，在开挖的过程中，视基坑壁稳定情况适当加以支护，支护材料可采用编织土袋、木桩、钢板桩等。开挖到位后，在基坑内设置排水系统，基坑一角设置汇水井，四周开挖排水沟，将渗水汇聚后用潜水泵排水。钻孔桩桩头凿除后进行桩基检测，承台垫层施工完毕后绑扎钢筋，安装模板，浇筑承台混凝土。2）承台施工工艺流程如下图：承台基坑放线设置基坑周边截水沟（2）施工工艺及技术要求1）基坑开挖基坑的开挖前应做好两项准备工作：A:测定基坑中心线、方向、高程；B:按地质水文资料，结合现场情况，决定开挖坡度和支护方案、开挖范围和防、排水措施。基坑可采用垂直开挖、放坡开挖、支撑加固或其他加固的开挖方法。在有地面水淹没的基坑，可修筑围堰、改河、改沟筑坝排开地面水后再开挖基坑。本首项承台在天然土层上挖基，深度在5m以内，施工期较短，基坑底处于地下水位基坑开挖基坑支护设置基坑排水系统桩头凿除、桩基检测承台垫层（砼封底）施工钢筋绑扎模板安装、检查签证灌注承台混凝土模板制造组拼支护材料准备钢筋骨架制作排水机械准备模板拆除、基坑回填原材料检验混凝土试件制作原材料检验、配合比审查混凝土生产、输送以上，土的湿度接近最佳含水量、土层构造均匀时，基坑坑壁坡度可参照...
