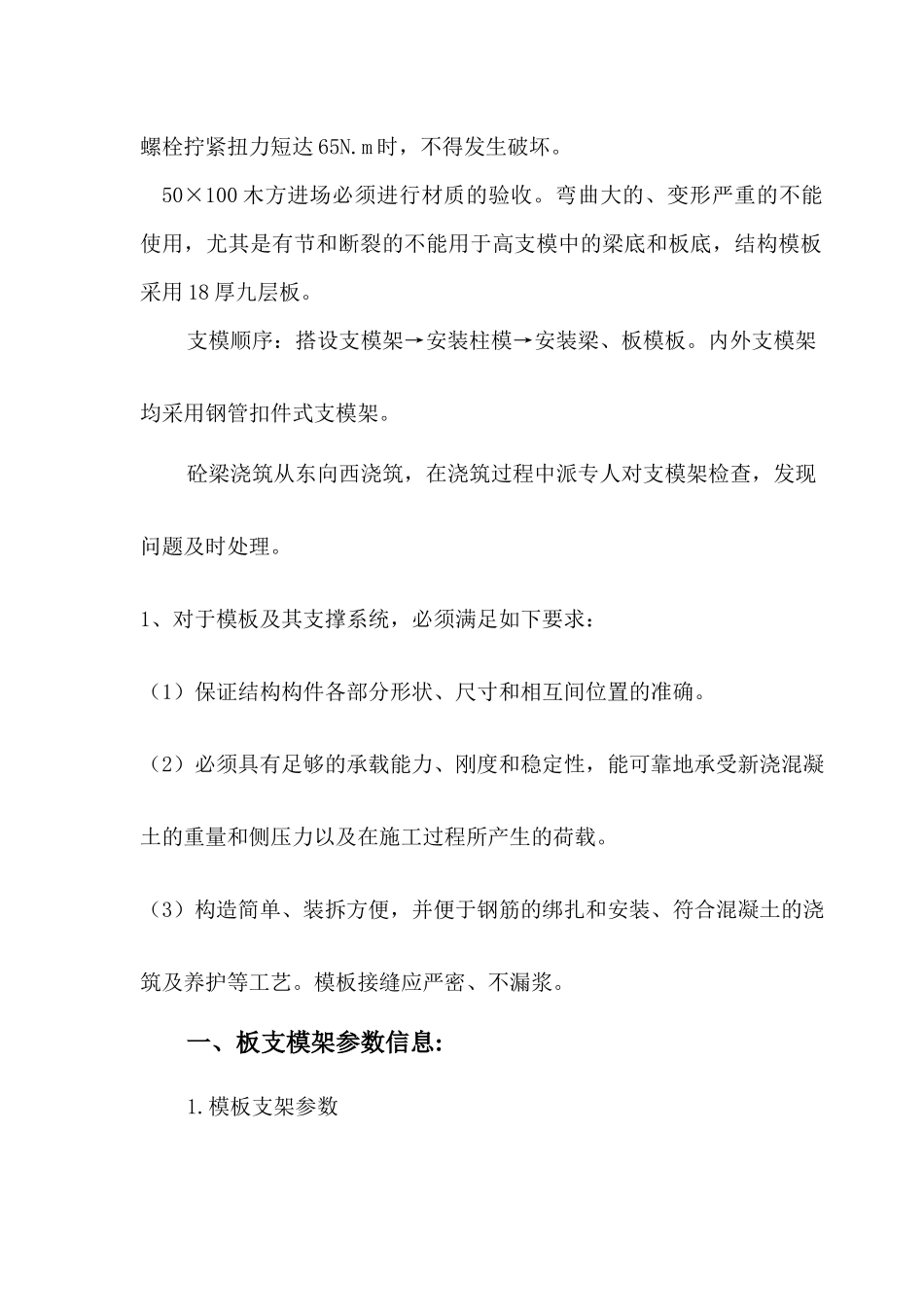

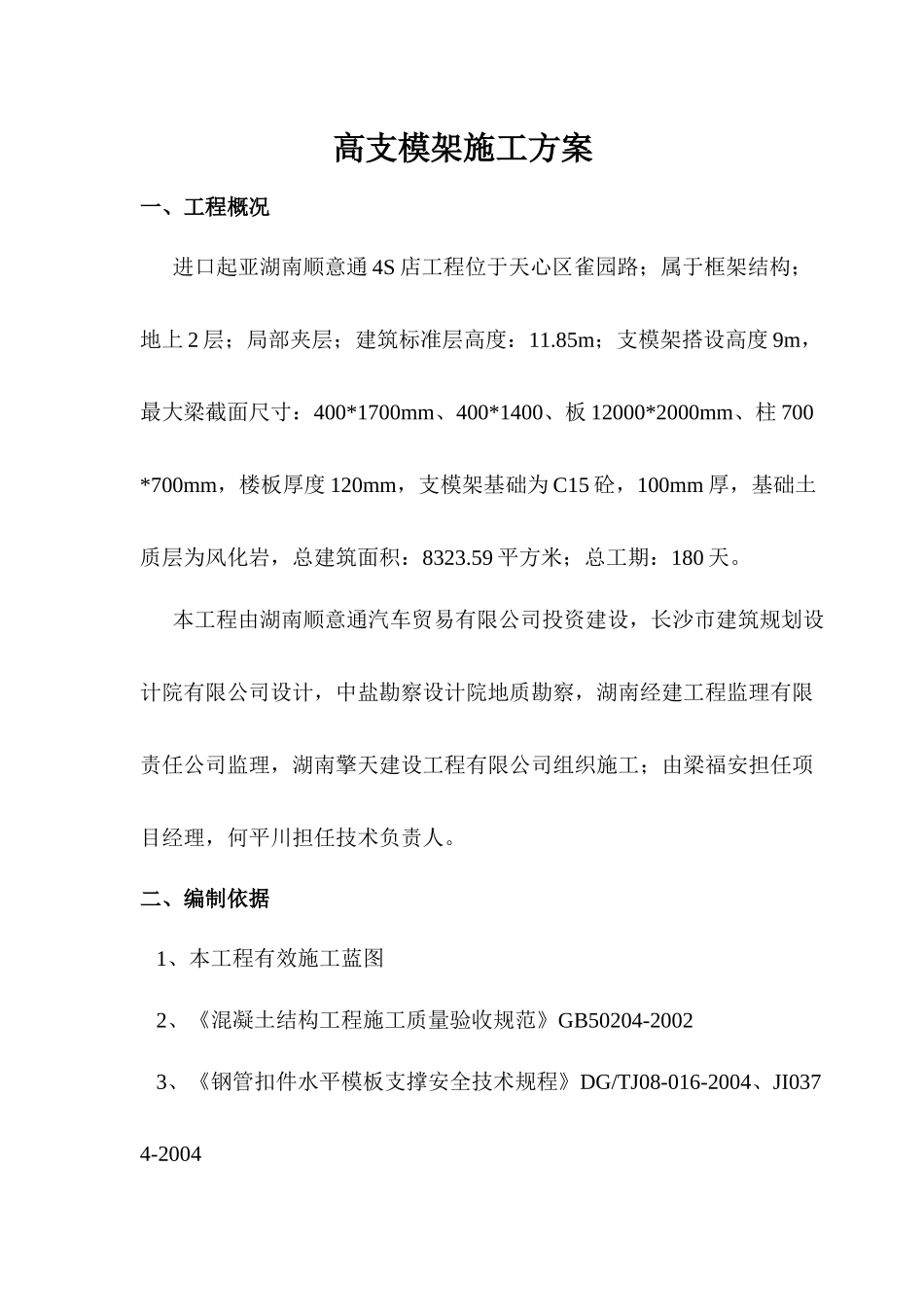

高支模架施工方案一、工程概况进口起亚湖南顺意通4S店工程位于天心区雀园路；属于框架结构；地上2层；局部夹层；建筑标准层高度：11.85m；支模架搭设高度9m，最大梁截面尺寸：400*1700mm、400*1400、板12000*2000mm、柱700*700mm，楼板厚度120mm，支模架基础为C15砼，100mm厚，基础土质层为风化岩，总建筑面积：8323.59平方米；总工期：180天。本工程由湖南顺意通汽车贸易有限公司投资建设，长沙市建筑规划设计院有限公司设计，中盐勘察设计院地质勘察，湖南经建工程监理有限责任公司监理，湖南擎天建设工程有限公司组织施工；由梁福安担任项目经理，何平川担任技术负责人。二、编制依据1、本工程有效施工蓝图2、《混凝土结构工程施工质量验收规范》GB50204-20023、《钢管扣件水平模板支撑安全技术规程》DG/TJ08-016-2004、JI0374-20044、《建筑施工扣件式钢管支模架安全技术规范》JGJ130-2001(J84-2001)2002年版5、《混凝土支模架扣件》GB15831-2006、J10618-20056、建质【2009】8号、建质【2009】254号、87及湘建【2009】3、4号文件。7、JGJ162-2008、JGJ130-2011、JGJ46-2005、JGJ80-91、JGJ59-2011。8、《建筑结构荷载规范》(GB50009-2001)、《钢结构设计规范》(GB50017-2003)等规范编制三、施工进度、材料与设备计划1、施工进度计划见总进度计划表。2、材料按班组上报的材料计划，保证不耽误施工进度。3、设备采用塔吊垂直运输。四、施工技术要求本工程高支模采用Φ48×3.0钢管，质量应符合现行国家标准《碳素结构钢》（GB/T700）中Q235—A级钢的规定。扣件式钢管支模架应采用可锻铸铁制作的扣件，等材质应符合现行国家标准《钢管支模架扣件》（GB15831）的规定。支模架采用的扣件，在螺栓拧紧扭力短达65N.m时，不得发生破坏。50×100木方进场必须进行材质的验收。弯曲大的、变形严重的不能使用，尤其是有节和断裂的不能用于高支模中的梁底和板底，结构模板采用18厚九层板。支模顺序：搭设支模架→安装柱模→安装梁、板模板。内外支模架均采用钢管扣件式支模架。砼梁浇筑从东向西浇筑，在浇筑过程中派专人对支模架检查，发现问题及时处理。1、对于模板及其支撑系统，必须满足如下要求：（1）保证结构构件各部分形状、尺寸和相互间位置的准确。（2）必须具有足够的承载能力、刚度和稳定性，能可靠地承受新浇混凝土的重量和侧压力以及在施工过程所产生的荷载。（3）构造简单、装拆方便，并便于钢筋的绑扎和安装、符合混凝土的浇筑及养护等工艺。模板接缝应严密、不漏浆。一、板支模架参数信息:1.模板支架参数横向间距或排距(m):1.00；纵距(m):1.00；步距(m):1.50；立杆上端伸出至模板支撑点长度(m):0.10；模板支架搭设高度(m):9.00；采用的钢管(mm):Φ48×3.0；板底支撑连接方式:方木支撑；立杆承重连接方式:双扣件，考虑扣件的保养情况，扣件抗滑承载力系数:0.80；2.荷载参数模板与木板自重(kN/m2):0.350；混凝土与钢筋自重(kN/m3):25.000；施工均布荷载标准值(kN/m2):2.500；4.材料参数面板采用胶合面板，厚度为18mm；板底支撑采用方木；面板弹性模量E(N/mm2):9500；面板抗弯强度设计值(N/mm2):13；木方抗剪强度设计值(N/mm2):1.400；木方的间隔距离(mm):250.000；木方弹性模量E(N/mm2):9500.000；木方抗弯强度设计值(N/mm2):13.000；木方的截面宽度(mm):50.00；木方的截面高度(mm):100.00；5.楼板参数楼板的计算厚度(mm):120.00；二、梁支模架参数信息:1.模板支撑及构造参数梁截面宽度B(m):0.40；梁截面高度D(m):1.70；混凝土板厚度(mm):120.00；立杆沿梁跨度方向间距La(m):1.00；立杆上端伸出至模板支撑点长度a(m):0.10；立杆步距h(m):1.50；板底承重立杆横向间距或排距Lb(m):2.00；梁支撑架搭设高度H(m)：9.00；梁两侧立杆间距(m):0.60；承重架支撑形式:梁底支撑小楞垂直梁截面方向；梁底增加承重立杆根数:2；采用的钢管类型为Φ48×3；立杆承重连接方式:双扣件，考虑扣件质量及保养情况，取扣件抗滑承载力折减系数:0.80；2.荷载参数模板自重(kN/m2):0.35；钢筋自重(kN/m3):1.50；施工均布荷载标准值(kN/m2):2.5；新浇混凝土侧压力标准值(kN/m2):18.0；倾倒混凝土侧压力(kN...
