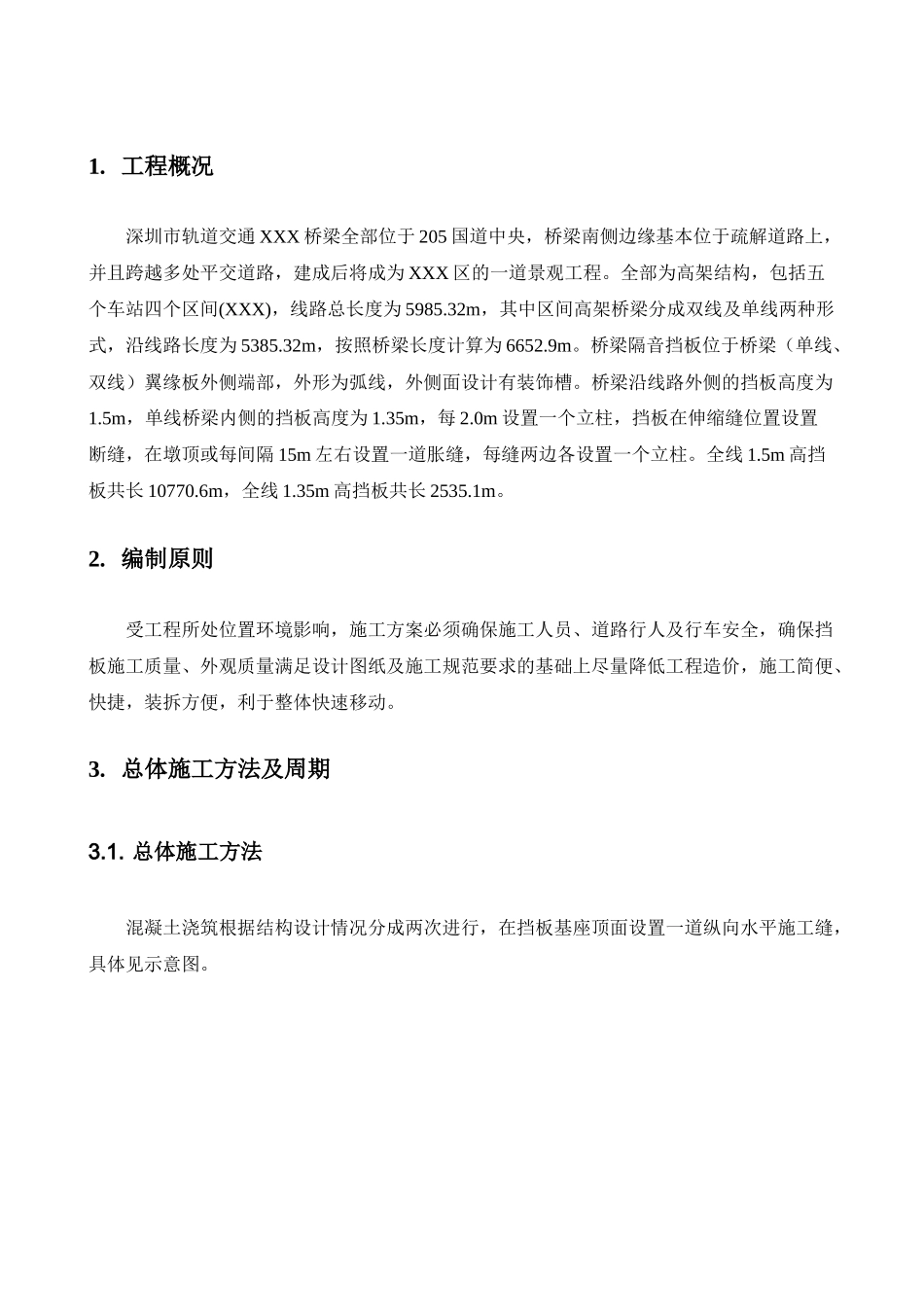

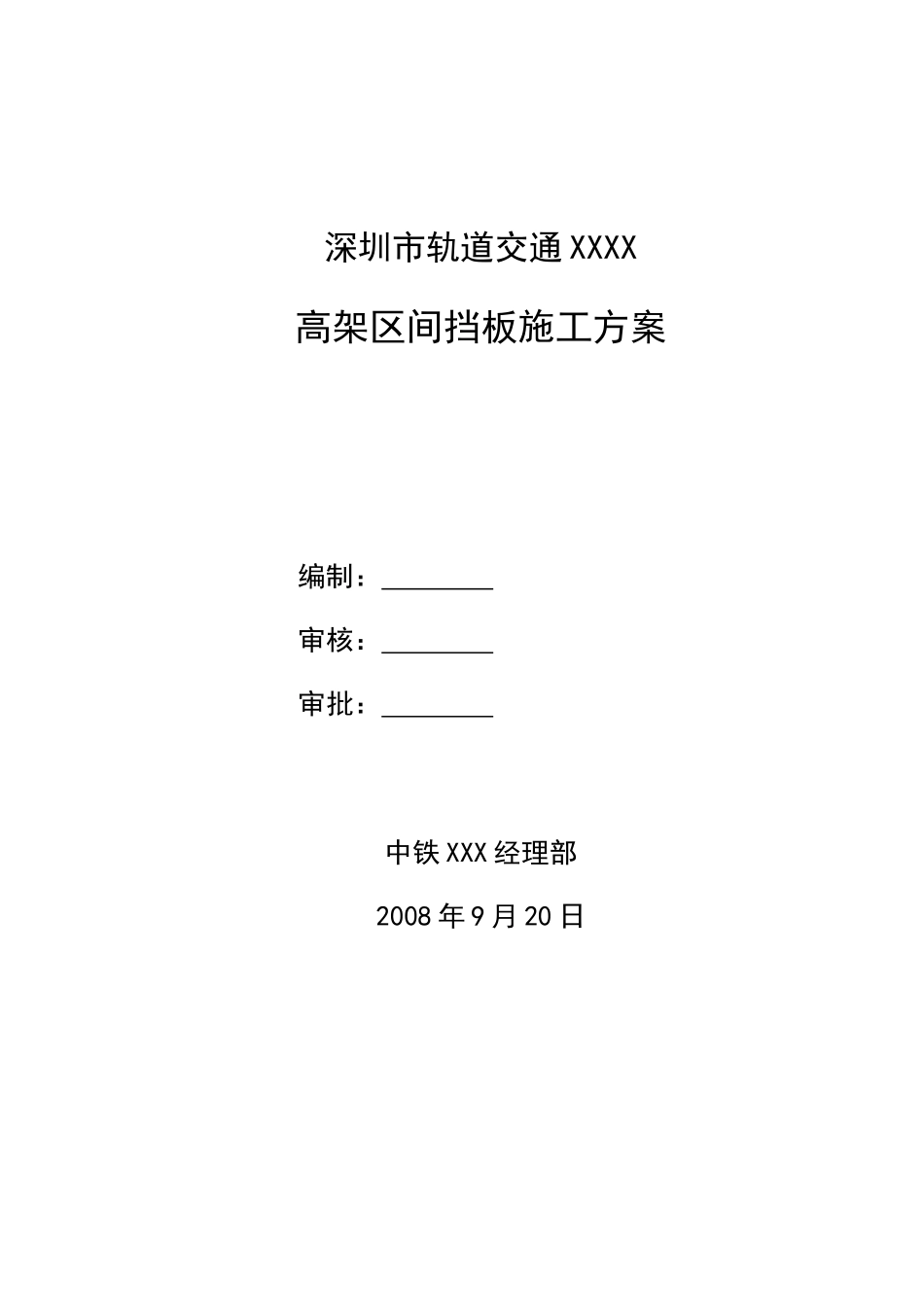

深圳市轨道交通XXXX高架区间挡板施工方案编制:审核:审批:中铁XXX经理部2008年9月20日1.工程概况深圳市轨道交通XXX桥梁全部位于205国道中央,桥梁南侧边缘基本位于疏解道路上,并且跨越多处平交道路,建成后将成为XXX区的一道景观工程。全部为高架结构,包括五个车站四个区间(XXX),线路总长度为5985.32m,其中区间高架桥梁分成双线及单线两种形式,沿线路长度为5385.32m,按照桥梁长度计算为6652.9m。桥梁隔音挡板位于桥梁(单线、双线)翼缘板外侧端部,外形为弧线,外侧面设计有装饰槽。桥梁沿线路外侧的挡板高度为1.5m,单线桥梁内侧的挡板高度为1.35m,每2.0m设置一个立柱,挡板在伸缩缝位置设置断缝,在墩顶或每间隔15m左右设置一道胀缝,每缝两边各设置一个立柱。全线1.5m高挡板共长10770.6m,全线1.35m高挡板共长2535.1m。2.编制原则受工程所处位置环境影响,施工方案必须确保施工人员、道路行人及行车安全,确保挡板施工质量、外观质量满足设计图纸及施工规范要求的基础上尽量降低工程造价,施工简便、快捷,装拆方便,利于整体快速移动。3.总体施工方法及周期3.1.总体施工方法混凝土浇筑根据结构设计情况分成两次进行,在挡板基座顶面设置一道纵向水平施工缝,具体见示意图。图1:施工缝位置示意图根据每段桥梁的具体情况分成两种方法进行施工,前期已经完成的桥梁并且支架已拆除的挡板采用施工台车,施工台车能够提供施工人员的上下通道、工作平台、能够装拆模板,并且能够承受混凝土浇筑过程中模板的水平方向的反力,对于后期施工的桥梁支架未拆除的利用满堂支架进行支立模板、提供工作平台。施工台车组总长度为9.0m,可拆卸,可沿轨道移动,每次施工长度8.0m,施工缝位置设置活动模板,避免两次施工的挡板表面错台,影响外观质量。第一次台车组装各别地段须占用疏解道路,组装后不再占用道路,行走时利用人工及卷扬机拖动,台车组由两台台车中间加连接梁组装而成,型钢之间采用高强度螺栓连接,可以随时拆卸。利用桥梁支架施工的挡板一次可施工长度可等同于梁长,施工缝位置同样设置活动模板。3.2.施工周期及工期1.施工周期第一次模板安装时间:4小时第一次混凝土浇筑时间:2小时第二次模板安装时间:4小时第二次混凝土浇筑时间:4小时拆除模板时间:24小时移动台车时间:2小时一段施工周期为:42小时2.工期全线挡板长度为13306m,按照每次施工长度8.0m计,需施工约1664次,每次施工按照4天考虑,需要6656天,按照120天的总工期考虑,需要配置55部施工台车组。4.台车设计台车全部由型钢制作,采用高强度螺栓连接及焊接的两种方式,行走采用轮轨系统,轨道为轻轨(15kg/m),为便于连接其主要受力构件全部H型钢,在后部配重,前部悬挂施工操作平台及吊杆支撑模板。纵向连接采用H型钢,作为模板支撑的受力梁。4.1.台车设计原则装拆方便、行走省力、能提供安全的操作平台,能提供足够的支撑反力,能够协助模板同时移动。4.2.台车结构见附后详图:4.3.台车安全检算见钢结构加工厂检算书。5.具体施工方案此处仅阐述施工台车方案。5.1.台车安装在桥面按照预定位置安装枕木,并固定钢轨(15kg/m),第一次轨道安装长度20m,满足拼装台车及下一次移动长度要求。后在轨道上安装台车走行系统及桥面主要杆件,按照设计图纸要求用高强螺栓固定,两部台车的承重构件安装完成后,连接两部台车间的连系梁固定,使两部台车形成统一的整体,并按照要求加配重或用钢筋与桥面预埋钢筋焊接连接,确保吊架系统安装及施工时台车的安全与稳定。台车侧面吊架首次拼装时需要搭设配合脚手架,作为施工人员工作的平台,逐个安装吊架并架设斜向支撑杆,四个吊架安装完成后安设纵向水平横梁连接固定,再安装底部施工平台,山下爬梯及施工栏杆。台车拆除时,将侧面吊架系统整体一次拆除,吊至地面或桥面后解体。5.2.模板施工1.模板配置模板拼装及结构示意图如下:图1:模板平面配置示意图图2:模板结构示意图2.模板安装施工台车全部组拼完成并经过压重试验安全后,安装挡板外侧模板,模板首次安装需吊车配合,利用垂直吊杆吊在模板的指定位置上后,人工推拉安装侧向水平撑杆,模板就位后安装模...
