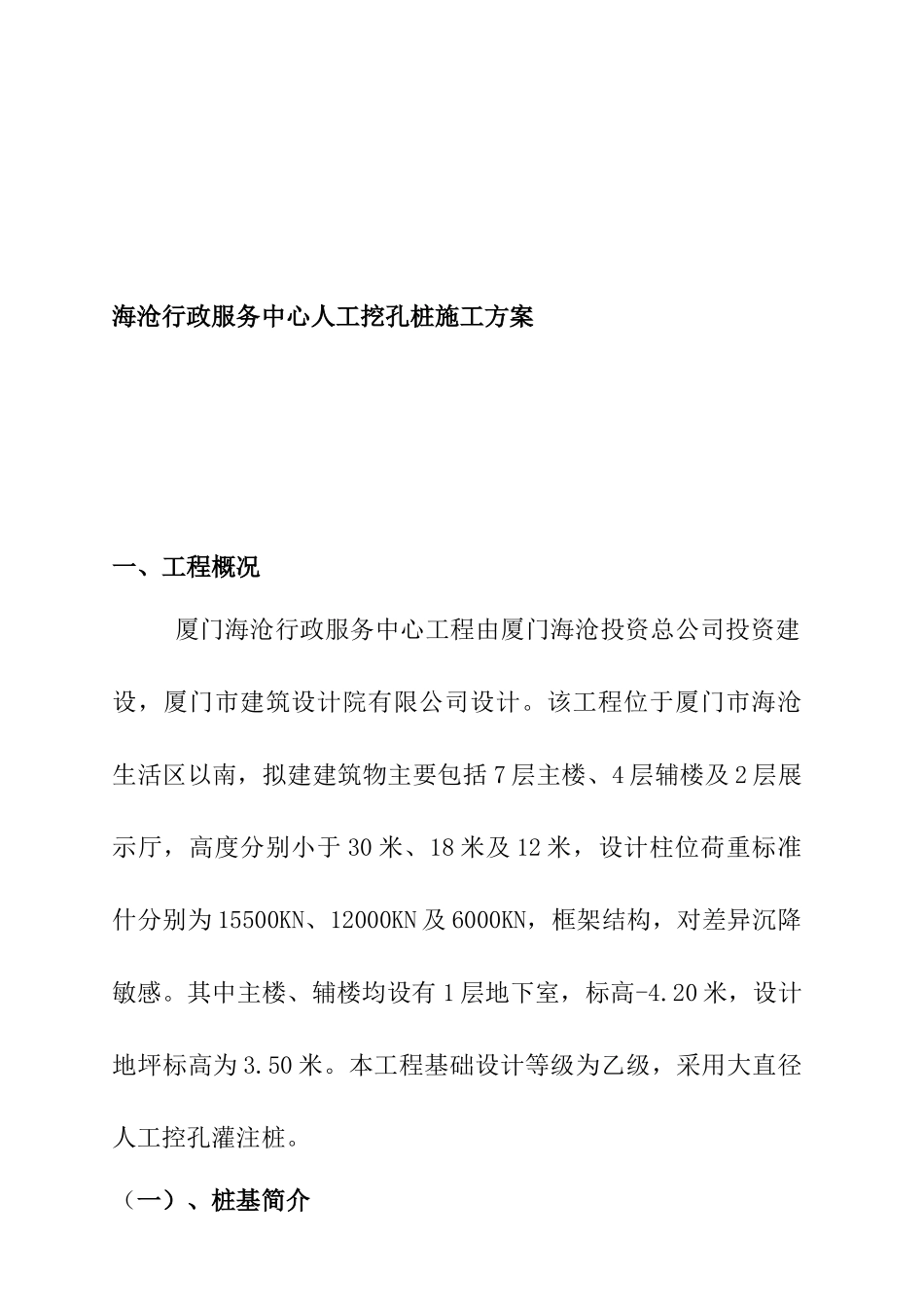

海沧行政服务中心人工挖孔桩施工方案一、工程概况厦门海沧行政服务中心工程由厦门海沧投资总公司投资建设，厦门市建筑设计院有限公司设计。该工程位于厦门市海沧生活区以南，拟建建筑物主要包括7层主楼、4层辅楼及2层展示厅，高度分别小于30米、18米及12米，设计柱位荷重标准什分别为15500KN、12000KN及6000KN，框架结构，对差异沉降敏感。其中主楼、辅楼均设有1层地下室，标高-4.20米，设计地坪标高为3.50米。本工程基础设计等级为乙级，采用大直径人工控孔灌注桩。（一）、桩基简介基础设计采用人工挖孔桩，人工挖孔桩桩径为900mm、1000mm、1100mm、1200mm、1300mm、1400mm、1600mm,共计150根，并根据设计要求设有试桩3根，直径分别为1600mm、1200mm、1400mm,强度为C35，单桩承载力估算分别为5000KN、4000KN、4000KN。持力层均为中风化花岗岩或碎块状强风化花岗岩或散体状强风化花岗岩，中风化花岗岩上桩端极限承载力为6500Kpa,碎块状强风化花岗岩上桩端极限承载力为2800Kpa,散体状强风化花岗岩上桩端极限承载力为2000Kpa，当桩长超过20米时，桩纵向钢筋可一半伸到底（但不得少于8根），另一半伸至桩顶下20米。桩钢筋保护层厚度为50mm，桩纵筋采用焊接接头。其中桩径的数量及技术参数如下表：挖孔桩尺寸及设计技术指标表桩编号砼强度等级桩身直d(mm)桩身纵筋As单桩竖向极限承载力（KN）桩数量（根）备注ZH-1（1a）C30900(1000)16Φ161120020桩端扩大头直径D，桩端持力层和桩端进入持力层深度详见ZH-2C35100016Φ161800022ZH-3C35110017Φ18220002ZH-4C30110017Φ181800017ZH-5C30120020Φ18220004ZH-6C35130021Φ18296006ZH-7C35140022Φ18340001ZH-8C30140022Φ18296008ZH-9C30160026Φ20340001ZH-10(10a)C25900(1000)16Φ16600045ZH-11C2590016Φ16800016各桩基布ZH-12C35120020Φ18240008SZ-1C3590016Φ1650001SZ-2C3590016Φ1640001SZ-3C3590016Φ1640001（二）、工程地质简介根据冶金工业部武汉勘察研究院厦门分院提供的勘察报告书，本工程地质情况分布为：第一层为素填土，层厚1.20~4.20m,主要由粘性土、残积砂质粘性土回填，部分为淤泥及淤泥质土，局部含碎石、条石及块石等。本层全场均有分布，密实度及均匀性差，工程性能差；第二层为淤泥，层厚1.20~4.20m，具有含水量高、孔隙比大、强度低、易触变等特点，工程性能差；第三层为中粗砂，层厚0.40~4.70m，主要成分为石英，泥质含量较高（一般为20%~50%），分布不均匀，属中压缩性土，工程性能较差；第四层为粘土，厚度0.40~9.60m，成分以粘粒、粉粒为主，偶见铁质结核，属高压缩性土，工程性能较好；第五层为粉质粘土，厚度0.60~7.40m，硬塑（局部可塑），以粘粒、粉粒为主，含20％～50％中粗砂粒。本层全场均匀有分布，属中压缩性土，工程性能较好；第六层为中粗砂，厚度0.60~7.40m，颗粒主要成分为石英，含少量砾石、卵石（卵石粒径一般为40~80mm），工程性能较好；第七层为残积砂质粘性土，厚度1.00~15.40m,本层全场均有分布，该土层具有较大孔隙、遇水易软化的特点，而在结构未遭受扰动破坏时即使在长期受水浸泡的情况下仍具较高的结构强度；第八层为全风化花岗岩，厚度为0.70~7.20m,本层在场内局部分布，为极软岩、岩体极破碎，岩石质量极差、基本质量等级为V级，该层天然状态下工程性能良好，但浸水后易软化，工程性能降低；第九层为散体状强风化花岗岩，厚度0.30~11.80m，岩石风化强烈，岩体极破碎，岩石质量极差、基本质量等级为V级，本层场内局部缺失，本层天然状态下工程性能良好，但浸水后易软化，工程性能降低；第十层为碎块状强风化花岗岩，厚度0.30~8.10m,岩体极破碎，岩石质量极差、基本质量等级为V级，本层场内局部缺失;第十一层为中风化花岗岩，岩石节理裂隙发育，岩石为较硬岩、较破碎，岩石质量较差，基本质量等级为IV级。水文情况：场地地下水类型主要为赋存、运移于花岗岩风化层中的裂隙承压水、中粗砂的孔隙潜水、中粗砂的孔隙承压水，散体状强风化花岗岩、碎块状强风化花岗岩的富水性及透水性较好（为透水层），中粗砂、中粗砂的富水性一般面透水性较好（为透水层），粘土、粉质粘土、残积砂质粘...
