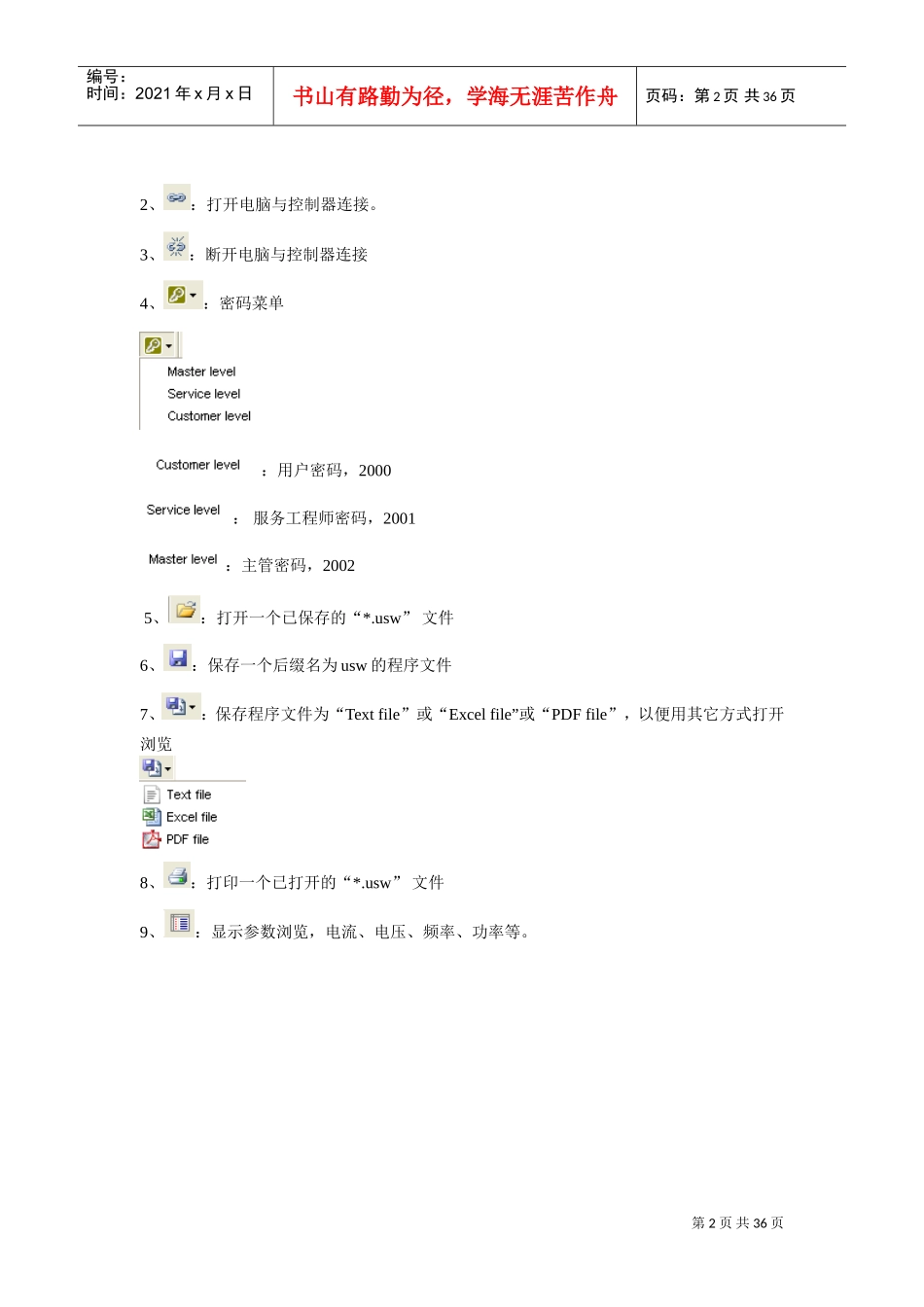

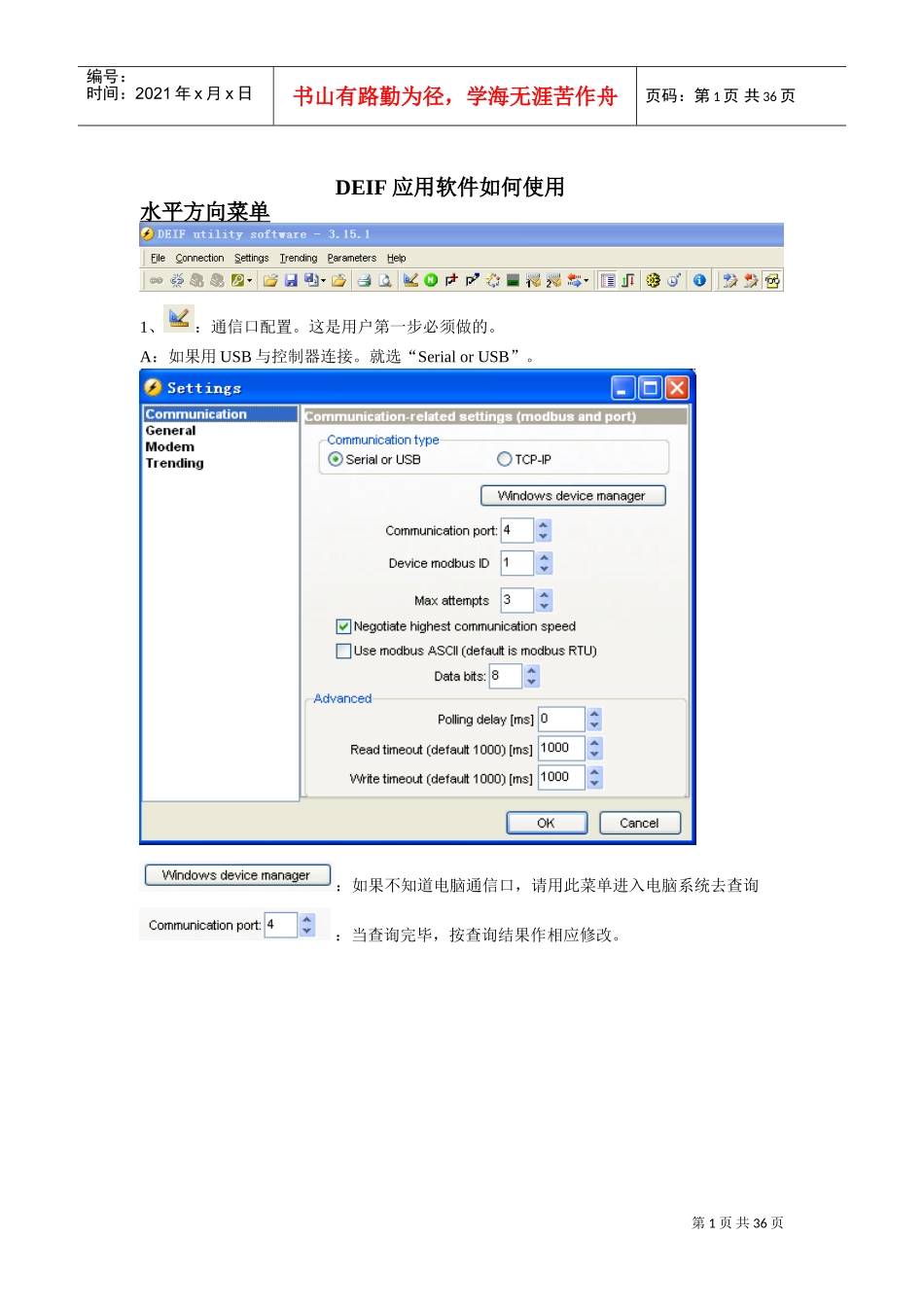

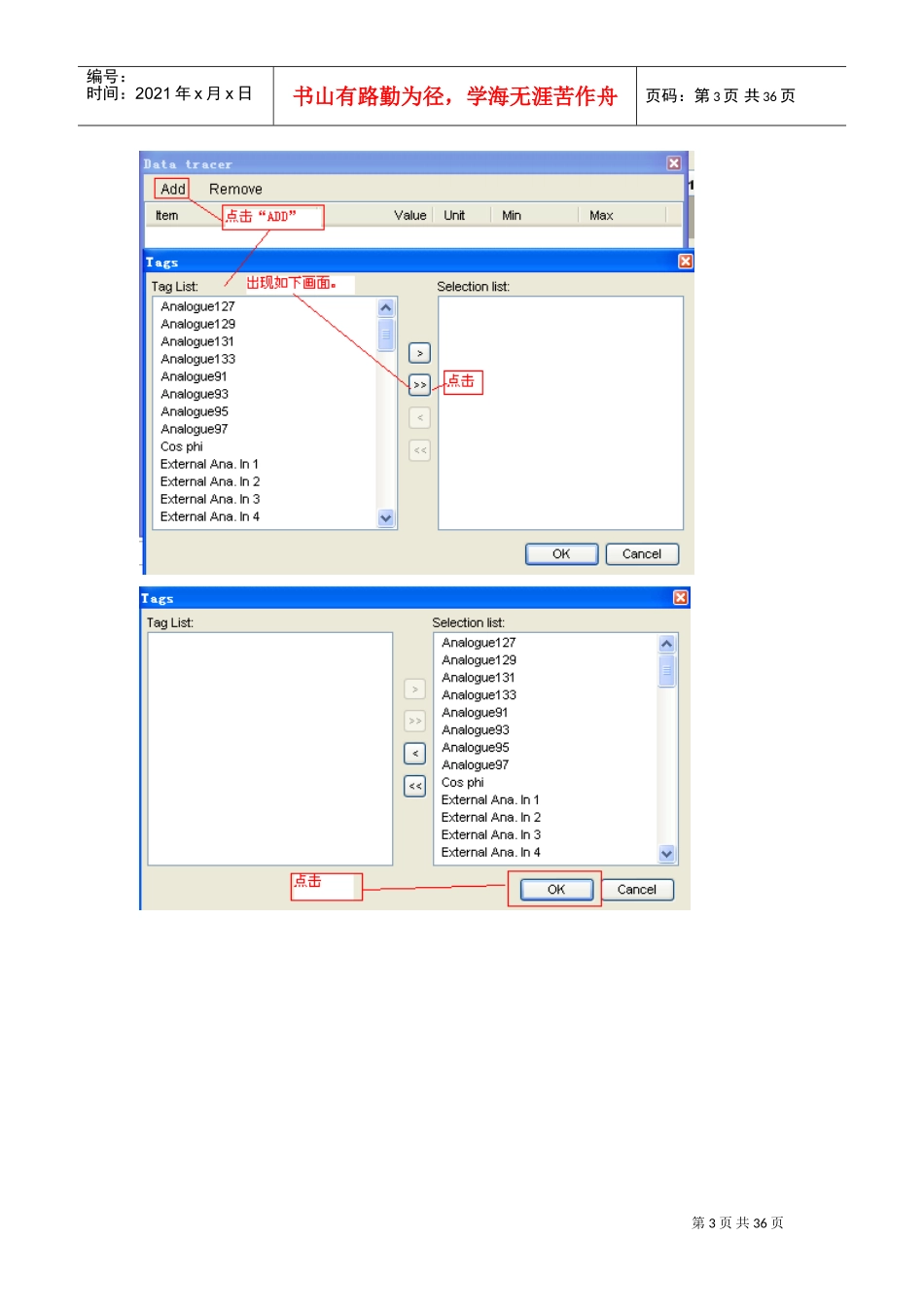

第1页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共36页DEIF应用软件如何使用水平方向菜单1、：通信口配置。这是用户第一步必须做的。A：如果用USB与控制器连接。就选“SerialorUSB”。：如果不知道电脑通信口，请用此菜单进入电脑系统去查询：当查询完毕，按查询结果作相应修改。第2页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共36页2、：打开电脑与控制器连接。3、：断开电脑与控制器连接4、：密码菜单：用户密码，2000：服务工程师密码，2001：主管密码，20025、：打开一个已保存的“*.usw”文件6、：保存一个后缀名为usw的程序文件7、：保存程序文件为“Textfile”或“Excelfile”或“PDFfile”，以便用其它方式打开浏览8、：打印一个已打开的“*.usw”文件9、：显示参数浏览，电流、电压、频率、功率等。第3页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共36页第4页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共36页10、：全部参数上载及下载A：如何从控制器上载，并保存参数.1）点击：第5页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共36页2）点击“ALL”3）点击“RUN”第6页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共36页4）输入文件名，例如：Vpower-FK5）点击保存第7页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共36页待所有的均为100%后，点击“close”。请不要点击“RUN”，否则再次读取。B：如何将保存的后缀名“*.usw”文件下载到控制器1）、点击找到保存的文件，例如：Vpower-FK，点击“Vpower-FK”后，再点击“打开”2）、将出现如下画面3）、如果先前已打开了一个文件，回答“Yes”，将关闭以前文件，打开新文件。4）、文件打开后，找到全部参数上载及下载菜单第8页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共36页5）点击6）点击“ALL”第9页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共36页7）再点击“Run”待全部均为100%后，点击“Cancel”。下载完毕。第10页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共36页11、输入/输出点配置A：输入点功能配置第11页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第11页共36页B：输出点功能配置第12页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第12页共36页第13页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第13页共36页12、控制命令。起、停、合、分控制。13、将电脑时钟写入控制器，用于控制器对时。14、DEIF应用软件版本信息第14页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第14页共36页垂直方向菜单画面监控单机/多机监控实时报警趋势图系统参数设定输入/输出点监控控制器可选项浏览事件记录、报警记录等多种语言编辑逻辑编程应用配置第15页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第15页共36页监控画面可以看到机组运行模式、开关状态、调速、调压画面、电压、频率等。从此画面可以看到机组调速GOVreg、调压AVRreg得方向。应用配置监控第16页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第16页共36页可以看到机组运行状态、机组有功功率、无功功率、同步过程等。实时报警菜单报警文本、报警发生的时间、Active是告诉你报警是否激活、Ack是告诉你告警是否确认。参数实时监控曲线图下面是监测机组电池电压的举例第17页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第17页共36页在查看此图前，你需要编辑你要监测的对象。请点击图标，出现如下画面在画面左侧栏中选择你想监控的参数，选中后点击单个发送菜单，将选中需要监控的参数移送到右侧栏，在点击，就可以了。可以监测多个参数，用不同的颜色...
