观澜调蓄池工程临时用电施工方案VIP免费

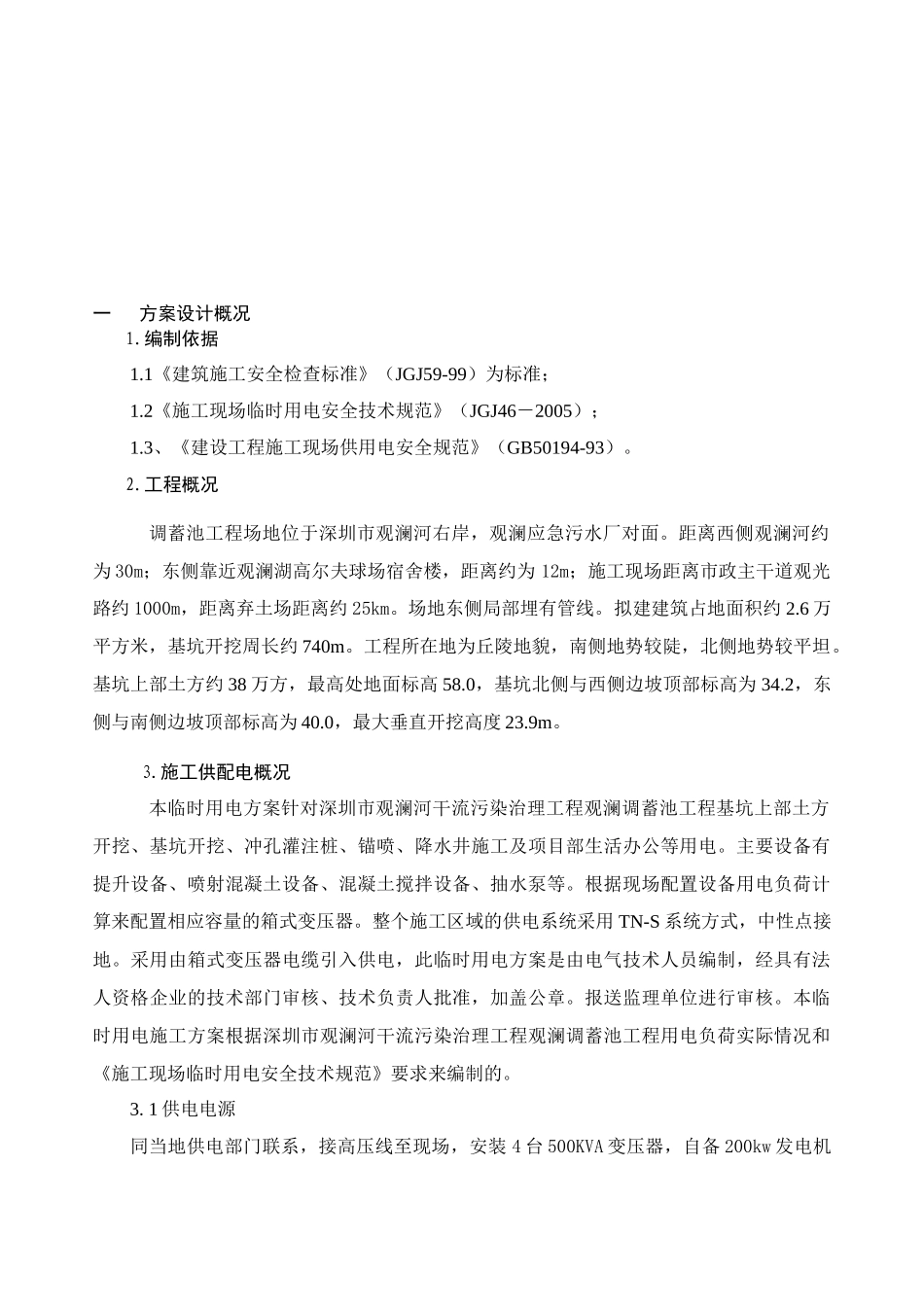

目录一方案设计概况1.编制依据1.1《建筑施工安全检查标准》（JGJ59-99）为标准；1.2《施工现场临时用电安全技术规范》（JGJ46－2005）；1.3、《建设工程施工现场供用电安全规范》（GB50194-93）。2.工程概况调蓄池工程场地位于深圳市观澜河右岸，观澜应急污水厂对面。距离西侧观澜河约为30m；东侧靠近观澜湖高尔夫球场宿舍楼，距离约为12m；施工现场距离市政主干道观光路约1000m，距离弃土场距离约25km。场地东侧局部埋有管线。拟建建筑占地面积约2.6万平方米，基坑开挖周长约740m。工程所在地为丘陵地貌，南侧地势较陡，北侧地势较平坦。基坑上部土方约38万方，最高处地面标高58.0，基坑北侧与西侧边坡顶部标高为34.2，东侧与南侧边坡顶部标高为40.0，最大垂直开挖高度23.9m。3.施工供配电概况本临时用电方案针对深圳市观澜河干流污染治理工程观澜调蓄池工程基坑上部土方开挖、基坑开挖、冲孔灌注桩、锚喷、降水井施工及项目部生活办公等用电。主要设备有提升设备、喷射混凝土设备、混凝土搅拌设备、抽水泵等。根据现场配置设备用电负荷计算来配置相应容量的箱式变压器。整个施工区域的供电系统采用TN-S系统方式，中性点接地。采用由箱式变压器电缆引入供电，此临时用电方案是由电气技术人员编制，经具有法人资格企业的技术部门审核、技术负责人批准，加盖公章。报送监理单位进行审核。本临时用电施工方案根据深圳市观澜河干流污染治理工程观澜调蓄池工程用电负荷实际情况和《施工现场临时用电安全技术规范》要求来编制的。3.1供电电源同当地供电部门联系，接高压线至现场，安装4台500KVA变压器，自备200kw发电机组一台。现场施工设备的电源从箱式变压器的低压侧引入一级配电柜，然后根据现场平面布置图与施工现场平面配置二级配电箱，三级配电箱根据施工现场及设备需要再进行设置。3.2施工现场配电从箱式变压器的低压侧供电系统采用三相五线制，工作接零、保护接地分开使用。采用TN系统做保护接零时，工作零线（N）必须通过总漏电保护器，保护零线（PE线）必须由电源进线零线重复接地处或总漏电保护器电源侧零线处，引出形成局部TN-S接零保护系统。3.3根据施工用电设备及现场布置情况，用电设备使用期间，线路间互不干扰，防止因电气故障互相影响设备间及生活区的正常工作，线路设置必须分开设置。3.4为保证现场施工设备及生活区用电达到规范化管理，根据生产区及生活区的实际情况，施工区和生活区从箱式变压器低压侧一级配电设置十四个回路。4.设计说明4.1施工现场所有电箱外壳、用电设备外壳及机座等正常情况下不带电的金属部件，均作保护接零。4.2本设计在具体施工中如需进行部分修改时，须将修改方案报批后方可执行。4.3本设计在施工时，必须严格执行国家及地方的有关安全、技术和工艺方面的标准、规程、规定等要求，如本设计内容与有关标准、规程、规定的要求发生冲突时，一律执行有关标准、规程、规定的要求。4.4本设计中的总配电箱、分配电箱、开关箱，须由有相当资质的专业配电箱生产厂家根据本设计提供的系统图、配电箱安装要求及有关技术、安全、工艺方面要求进行加工制作。4.5本工程所有的现场临时用电设施、线路，须经项目部有关人员检查验收合格、办理验收手续后，方可正式投入使用。二施工用电设备参数表1.施工用电设备表表1.1用电设备序号施工设备名称型号/规格单台功率（KW）数量（台）设备容量(KW)1空压机LGFD1103041202混凝土搅拌机JS500461463钢筋切断机GQ40J4.54184钢筋弯曲机GW40J34125对焊机UN1-1002051006钢筋调直机GT4-85.53287交流电焊机BX1-50010.58848抽水机7.58609土钉钻机QZJ100B/D15812010钻孔灌注桩机551582511灌注桩泥浆泵10EPN-30型221533012混凝土喷射机51型喷浆机7.553813注浆泵SBY501055014砂浆拌和机HJ2505.521115插入式振动棒HZ-502.2102216平板振捣器ZW-31.54617混凝土抹光机XR436-B7.564518施工照明用电4019风动凿岩机YT28/10/20小型打夯机HD703515合计19702.施工高峰期用电设备表表2.1施工高峰期用电设备序号施工设备名称型号/规格单台功率（KW）数量（台）设备容量(KW)1空压机LGFD110302602钢筋钢筋切断机GQ40J4.5293钢筋弯曲机GW40J3...
