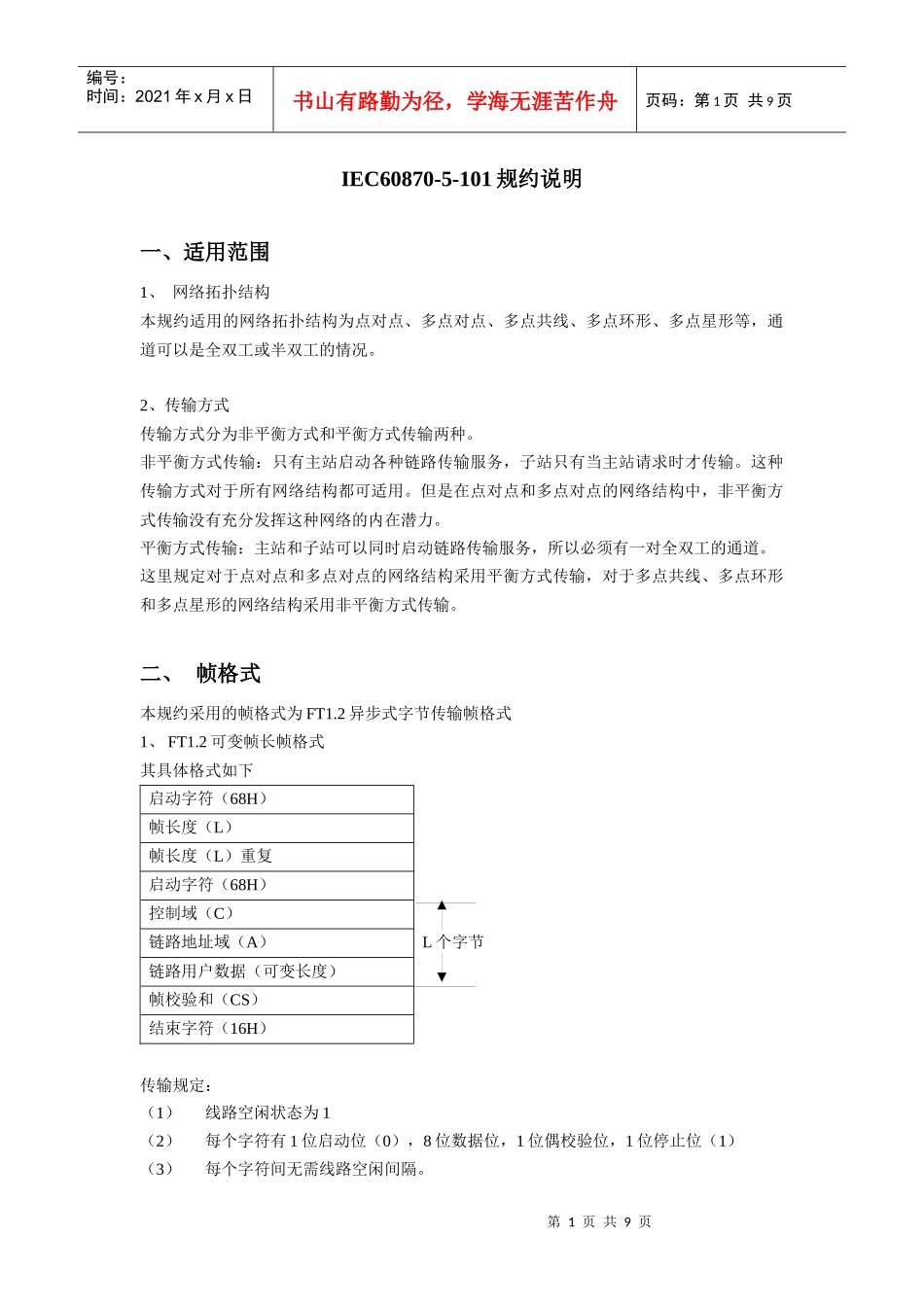

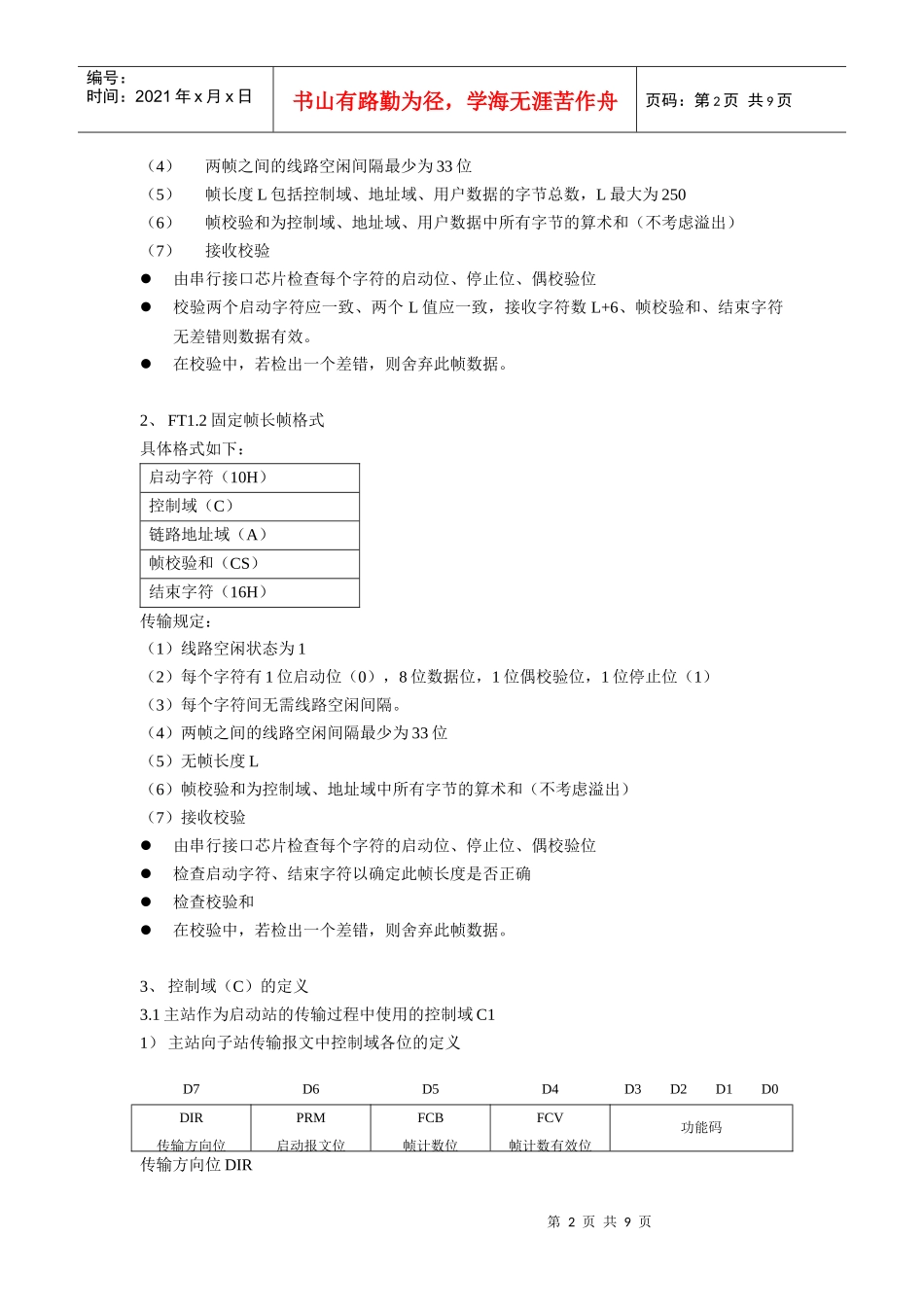

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页IEC60870-5-101规约说明一、适用范围1、网络拓扑结构本规约适用的网络拓扑结构为点对点、多点对点、多点共线、多点环形、多点星形等，通道可以是全双工或半双工的情况。2、传输方式传输方式分为非平衡方式和平衡方式传输两种。非平衡方式传输：只有主站启动各种链路传输服务，子站只有当主站请求时才传输。这种传输方式对于所有网络结构都可适用。但是在点对点和多点对点的网络结构中，非平衡方式传输没有充分发挥这种网络的内在潜力。平衡方式传输：主站和子站可以同时启动链路传输服务，所以必须有一对全双工的通道。这里规定对于点对点和多点对点的网络结构采用平衡方式传输，对于多点共线、多点环形和多点星形的网络结构采用非平衡方式传输。二、帧格式本规约采用的帧格式为FT1.2异步式字节传输帧格式1、FT1.2可变帧长帧格式其具体格式如下启动字符（68H）帧长度（L）帧长度（L）重复启动字符（68H）控制域（C）链路地址域（A）L个字节链路用户数据（可变长度）帧校验和（CS）结束字符（16H）传输规定：（1）线路空闲状态为1（2）每个字符有1位启动位（0），8位数据位，1位偶校验位，1位停止位（1）（3）每个字符间无需线路空闲间隔。第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页（4）两帧之间的线路空闲间隔最少为33位（5）帧长度L包括控制域、地址域、用户数据的字节总数，L最大为250（6）帧校验和为控制域、地址域、用户数据中所有字节的算术和（不考虑溢出）（7）接收校验由串行接口芯片检查每个字符的启动位、停止位、偶校验位校验两个启动字符应一致、两个L值应一致，接收字符数L+6、帧校验和、结束字符无差错则数据有效。在校验中，若检出一个差错，则舍弃此帧数据。2、FT1.2固定帧长帧格式具体格式如下：启动字符（10H）控制域（C）链路地址域（A）帧校验和（CS）结束字符（16H）传输规定：（1）线路空闲状态为1（2）每个字符有1位启动位（0），8位数据位，1位偶校验位，1位停止位（1）（3）每个字符间无需线路空闲间隔。（4）两帧之间的线路空闲间隔最少为33位（5）无帧长度L（6）帧校验和为控制域、地址域中所有字节的算术和（不考虑溢出）（7）接收校验由串行接口芯片检查每个字符的启动位、停止位、偶校验位检查启动字符、结束字符以确定此帧长度是否正确检查校验和在校验中，若检出一个差错，则舍弃此帧数据。3、控制域（C）的定义3.1主站作为启动站的传输过程中使用的控制域C11）主站向子站传输报文中控制域各位的定义D7D6D5D4D3D2D1D0DIR传输方向位PRM启动报文位FCB帧计数位FCV帧计数有效位功能码传输方向位DIR第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页DIR=0，表示报文是由主站向子站传输启动报文位PRMPRM=1，表示主站为启动站帧计数位FCB主站向同一个子站启动新一轮传输时，将FCB位取相反值，主站为每一个子站保留一个帧计数位的拷贝，若超时没有从子站接收到所期望的报文，或接收出现差错，则主站不改变帧计数位的状态，重复传送原报文，重复次数为3次。若主站正确收到子站报文，则该一轮的传输服务结束。帧计数有效位FCVFCV=0表示帧计数位（FCB）的变化无效；FCV=1表示帧计数位的变化有效。发送/无回答服务、重传次数为0的报文、广播报文时无需考虑报文丢失和重复传输，无需改变帧计数位（FCB）的状态，这些帧的计数有效位（FCV）常为0。功能码功能码序号帧类型业务功能FCV状态0发送/确认帧复位远方链路01发送/确认帧复位远动终端的用户进程02发送/确认帧用于平衡式传输的测试链路功能—3发送/确认帧传送数据14发送无回答帧传送数据05备用—6-7制造厂和用户协商后定义—8请求/响应帧响应帧应说明访问要求09请求/响应帧召唤链路状态010请求/响应帧召唤用户1级数据111请求/响应帧召唤用户2级数据112-13备用—14-15制造厂和用户协商后定义—用户1级数据：变位遥信、由读数命令所寻址的信息体的数据、子站初始化结束和子站状态变化。用户2级数据：超过门...
