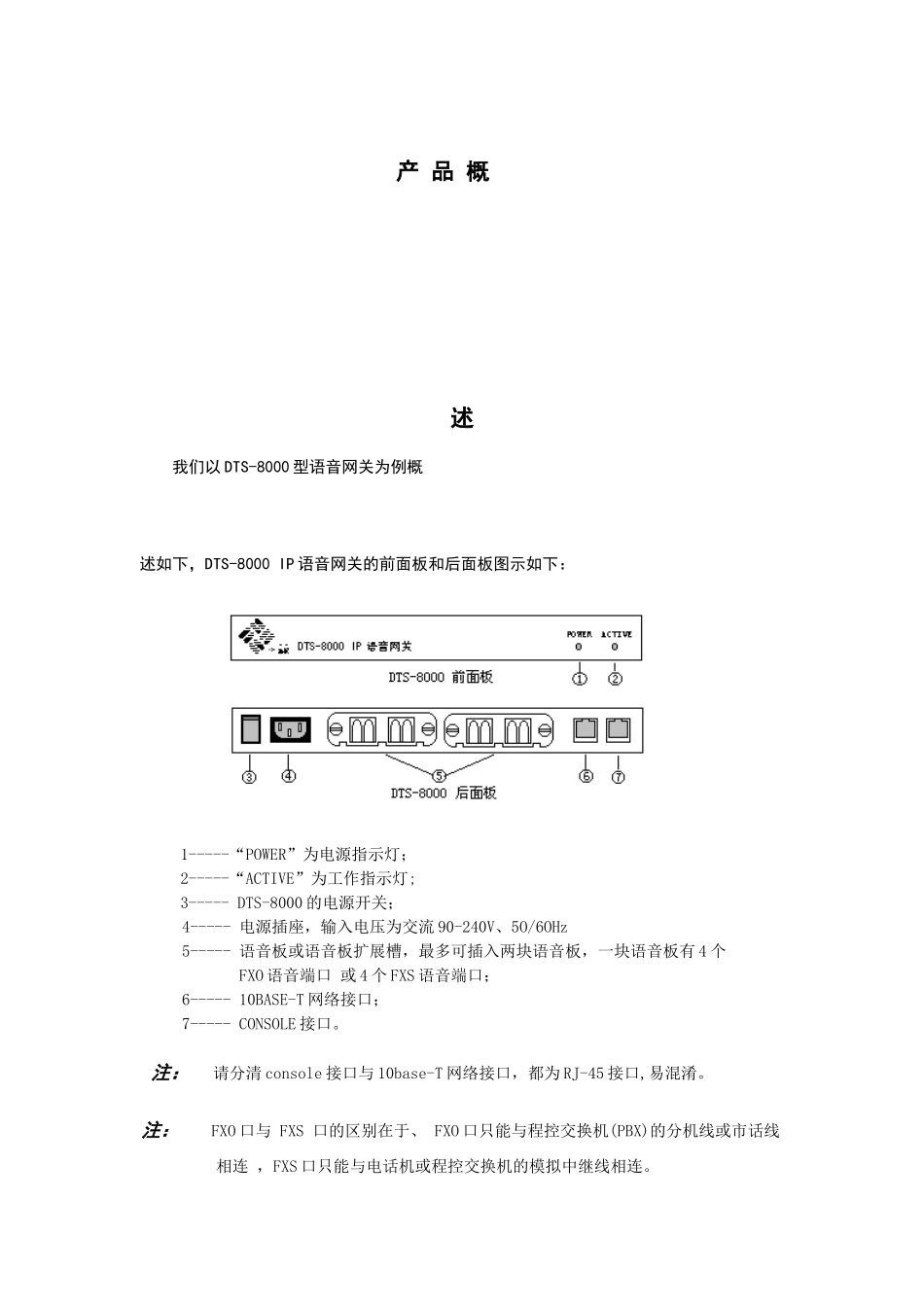

DTS-8000/DTS-8000S型IP语音网关用户手册（V1.0版）兰光数据有限公司产品概述我们以DTS-8000型语音网关为例概述如下，DTS-8000IP语音网关的前面板和后面板图示如下：1-----“POWER”为电源指示灯；2-----“ACTIVE”为工作指示灯;3-----DTS-8000的电源开关；4-----电源插座，输入电压为交流90-240V、5O/6OHz5-----语音板或语音板扩展槽，最多可插入两块语音板，一块语音板有4个FXO语音端口或4个FXS语音端口；6-----10BASE-T网络接口；7-----CONSOLE接口。注：请分清console接口与10base-T网络接口，都为RJ-45接口,易混淆。注：FXO口与FXS口的区别在于、FXO口只能与程控交换机(PBX)的分机线或市话线相连，FXS口只能与电话机或程控交换机的模拟中继线相连。DTS-8000S型语音网关的连接和设置命令与DTS-8000型完全相同,两者只是语音端口数和机箱外形不同，DTS-8000S语音端口数为2个或4个、小机箱，DTS-8000型语音端口数为4个或8个、19寸标准机箱。连接设置请参照下述顺序连接设置:1、连接上交流90-240V、50/60Hz市电电源；2、通过一根网络线、将DTS-8OOO的1OM网络接口与网络上的Switch/Hub口相连；3、用随机配送的配置线将DTS-8000的Console口与一台微机的一个未用串行口相连，进入windows的超级终端设置、选择相应的串口并做以下通信参数设置:波特率9600校验无数据位8流控无停止位14、启动超级终端；5、打开DTS-8000电源，DTS-8000开始系统自检和初始化，用户将看到如下界面；6、出现“login：”提示符后，键入用户名“root”和“密码”(缺省为空)。7、出现提示符“Languang>”后，即表示进入配置状态。之后，用户可参考后述章节中的相关设置命令，对DTS-8000进行设置。注:除支持console口设置外，还支持telnet远程登录设置，但通过telnet设置时，DTS8000IP语音网关必须已设置了一个有效的IP地址。配置模式DTS-8000操作系统有下述几种命令配置模式：基本命令模式：对系统基本情况的查询和管理;DTS-8000出现“login”、登录后出现“Languang>”时的模式,为基本模式。config配置模式：基本模式提示符后输入“config”命令，再输入正确的密码（空）即进入config配置模式；config模式系统提示符为：Languang/Conf>。e0配置模式：config模式提示符后输入“e0”命令、即进入e0配置模式;e0模式系统提示符为languang/Conf/e0>；e0模式下,对DTS-8000的网络相关项进行设置；dial配置模式：config模式提示符后输入“dialnumber”命令，即进入dial配置模式；dial模式系统提示符为Languang/Conf/dialnumber>；dial模式下，对DTS-8000的呼叫号码及相关项进行设置；line配置模式：config模式提示符后输入“line[n]”（n=0—7）命令，即进入line配置模式；line模式系统提示符为Languang/Conf/Line[n]>；lin模式下，对DTS8000的语音端口及其状态进行设置；h323配置模式：config模式提示符后输入“h323”命令，即进入h323模式；h323模式下，对DTS8000的H323相关项进行设置；h323模式系统提示符为Languang/Conf/h323>;APP配置模式：config模式提示符后输入“app”命令，即进入app模式；app模式下，对DTS8000的某些特殊应用项进行设置；app模式系统提示符为Languang/Conf/app>;注：使用“quit”命令可退出当前配置模式并回到上一级配置模式每个配置模式下含有多个配置命令,按功能及配置模式分类归于后面不同章节；命令语法中的具体符号代表的意义如下：command--------表示命令[]--------表示可选项option－－－－表示选项参数I－－－－表示任选其-arg--------表示参数｛｝--------表示属于一个整体基本状态显示命令help指令命令语法help功能说明帮助命令，用于查看各模式下可使用的命令参数说明该命令没有参数或关键字version指令命令语法version功能说明显示操作系统版本号参数说明该命令没有参数或关键字命令有效模式基本模式和config模式show指令命令语法showconfig|h323|e0|route|dial|{line[line-number]}|env功能说明显示各状态下的参数及状态信息参数说明config------显示所有配置状态及参数h323------显示h323的状态信息e0------显示DTS-8000的网络信息route------显示DTS-8000的路由信息dia------...
