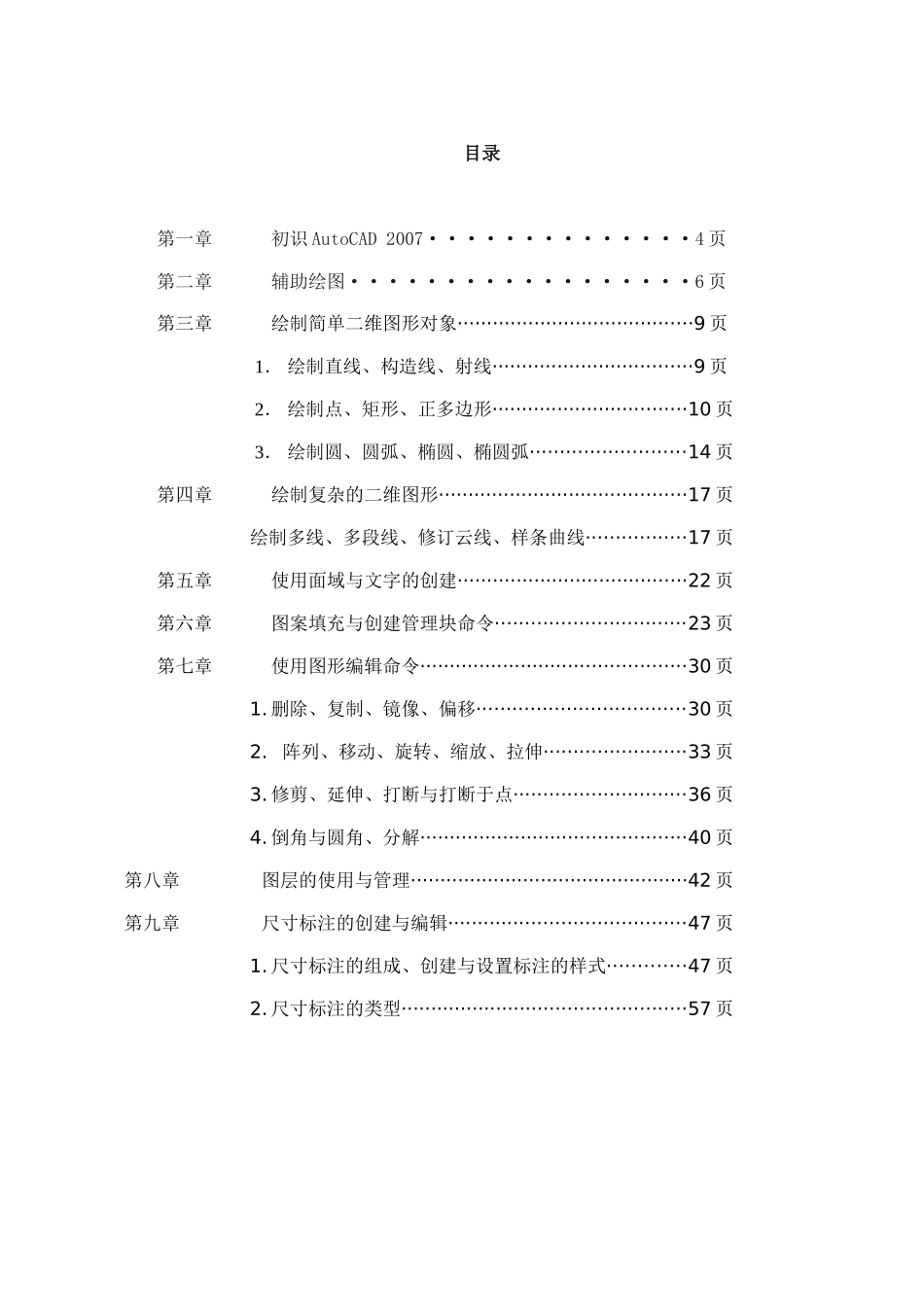

目录第一章初识AutoCAD2007··············4页第二章辅助绘图··················6页第三章绘制简单二维图形对象········································9页1．绘制直线、构造线、射线··································9页2．绘制点、矩形、正多边形·································10页3．绘制圆、圆弧、椭圆、椭圆弧··························14页第四章绘制复杂的二维图形··········································17页绘制多线、多段线、修订云线、样条曲线·················17页第五章使用面域与文字的创建·······································22页第六章图案填充与创建管理块命令································23页第七章使用图形编辑命令·············································30页1.删除、复制、镜像、偏移···································30页2.阵列、移动、旋转、缩放、拉伸························33页3.修剪、延伸、打断与打断于点·····························36页4.倒角与圆角、分解·············································40页第八章图层的使用与管理···············································42页第九章尺寸标注的创建与编辑········································47页1.尺寸标注的组成、创建与设置标注的样式·············47页2.尺寸标注的类型················································57页第2页共61页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共61页前言AutoCAD是由美国Autodesk公司开发的专门用于计算机绘图设计的软件，AutoCAD的绘图功能、三维绘图功能非常强大，可以绘制出逼真的模型，目前AutoCAD己经广泛应用于机械、建筑、电子、航天和水利等工程领域。第一课时初识AutoCAD2007本课重点与难点：教师与学生之间做好勾通，互相了解。了解AutoCAD的发展史与界面组成。认识AutoCAD的应用领域，让学生了解软件的专业特点及在校的优势，认识本专业在国内的发展历程及毕业后的前景。一、CAD的概述C→Computer电脑A→Aided辅助D→Design设计CAD为电脑辅助设计软件AutoCAD是美国Autodesk公司与20世纪八十年在微机上应用CAD技术，而开发的绘图程序包，加上Auto是指它可以应用于几乎所有跟绘图有关的行业二、应用领域1、建筑设计2、机械制图3、化工电子4、土水工程三、CAD的发展史第3页共61页第2页共61页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共61页初级阶段→在1982年11月出现了AutoCAD1.0的版本1983年4月出现了AutoCAD1.2的版本1983年8月出现了AutoCAD1.3的版本1983年10月出现了AutoCAD1.4的版本1984年10月出现了AutoCAD2.0的版本发展阶段→1985年5月出现了AutoCAD2.17和2.一八的版本出现了鼠标滚轴1986年6月出现了AutoCAD2.5的版本1987年9月出现了AutoCAD9.0和9.03的版本高级发展阶段→1988年8月出现了AutoCADR12.0版本1988年12月出现了AutoCADR12.0forDos1996年6月出现了AutoCADR12.0forWindows高级发展阶段→1998年1月出现了AutoCADR一三.0forWindows1999年1月出现了AutoCAD2000forWindows2001年9月出现了AutoCAD2002forWindows2003年5月出现了AutoCAD2004forWindows四、打开方式：1、双击桌面CAD图标2、开始——程序——Autodesk——AutoCAD2004五、CAD的界面组成：标题...
