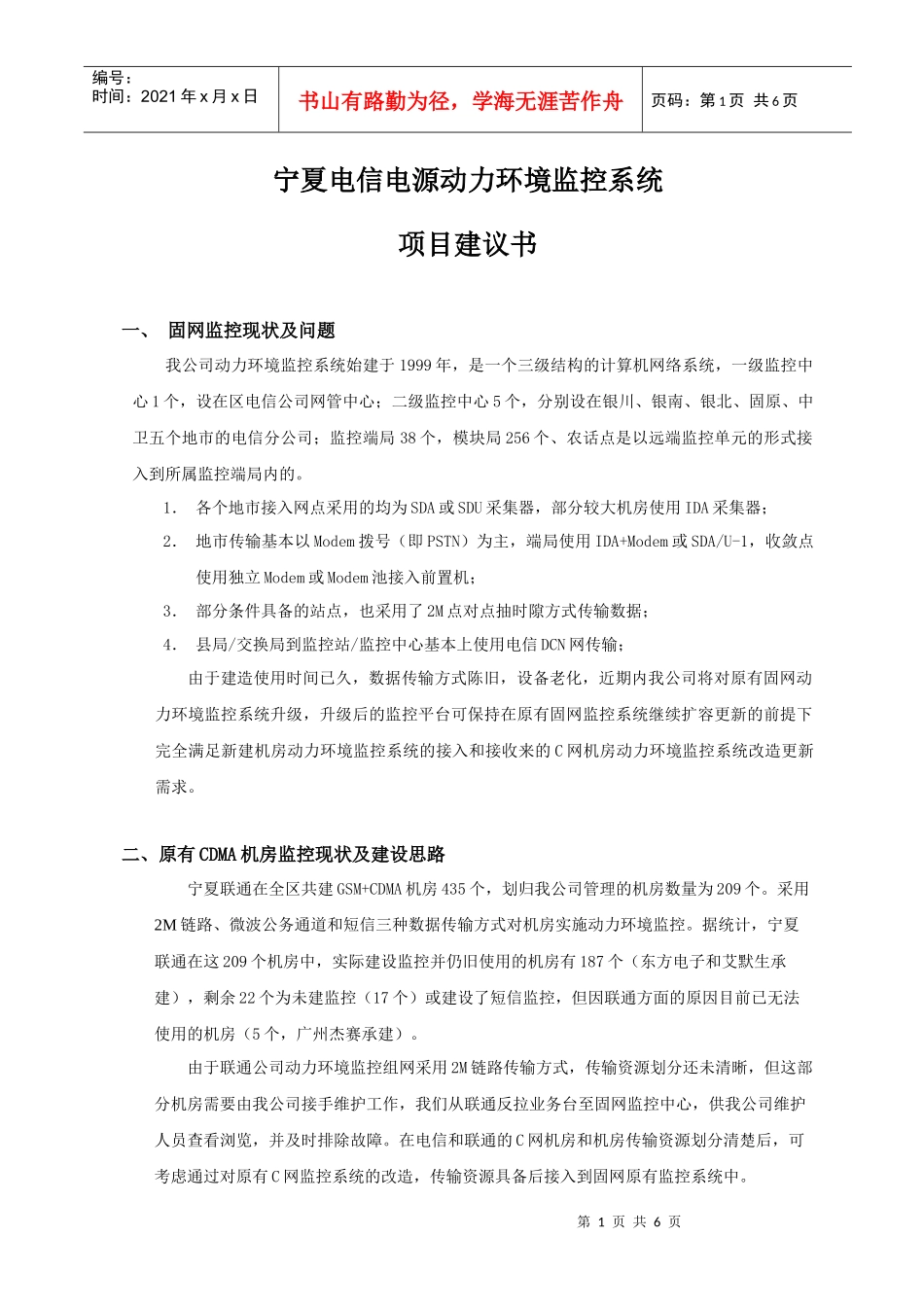

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页宁夏电信电源动力环境监控系统项目建议书一、固网监控现状及问题我公司动力环境监控系统始建于1999年，是一个三级结构的计算机网络系统，一级监控中心1个，设在区电信公司网管中心；二级监控中心5个，分别设在银川、银南、银北、固原、中卫五个地市的电信分公司；监控端局38个，模块局256个、农话点是以远端监控单元的形式接入到所属监控端局内的。1．各个地市接入网点采用的均为SDA或SDU采集器，部分较大机房使用IDA采集器；2．地市传输基本以Modem拨号（即PSTN）为主，端局使用IDA+Modem或SDA/U-1，收敛点使用独立Modem或Modem池接入前置机；3．部分条件具备的站点，也采用了2M点对点抽时隙方式传输数据；4．县局/交换局到监控站/监控中心基本上使用电信DCN网传输；由于建造使用时间已久，数据传输方式陈旧，设备老化，近期内我公司将对原有固网动力环境监控系统升级，升级后的监控平台可保持在原有固网监控系统继续扩容更新的前提下完全满足新建机房动力环境监控系统的接入和接收来的C网机房动力环境监控系统改造更新需求。二、原有CDMA机房监控现状及建设思路宁夏联通在全区共建GSM+CDMA机房435个，划归我公司管理的机房数量为209个。采用2M链路、微波公务通道和短信三种数据传输方式对机房实施动力环境监控。据统计，宁夏联通在这209个机房中，实际建设监控并仍旧使用的机房有187个（东方电子和艾默生承建），剩余22个为未建监控（17个）或建设了短信监控，但因联通方面的原因目前已无法使用的机房（5个，广州杰赛承建）。由于联通公司动力环境监控组网采用2M链路传输方式，传输资源划分还未清晰，但这部分机房需要由我公司接手维护工作，我们从联通反拉业务台至固网监控中心，供我公司维护人员查看浏览，并及时排除故障。在电信和联通的C网机房和机房传输资源划分清楚后，可考虑通过对原有C网监控系统的改造，传输资源具备后接入到固网原有监控系统中。第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页统计数据如下：划归我公司机房东方电子艾默生短信监控和未监控银川877179石嘴山332724吴忠372494固原2511113中卫2713122合计2091464122针对划归我公司机房各部分的考虑：1．艾默生C网监控系统，采用的是艾默生最新的IPLU智能采集器，在我公司现有监控系统软件升级后，传输资源具备的情况下能平滑切换至固网原有监控系统；2．东方电子C网监控系统监控机房146个，且监控系统已经老化，烟台东方电子售后维护不到位，现在仅由联通自己员工维护，建议在传输条件具备后，在2009年内重新购置监控设备，完成40~60个东方电子监控的机房实施技术改造和设备更新，在2011年完成东方电子全部设备的更替工作，将所有机房监控融入固网原有监控系统。尽量避免由于存在两套系统，监控系统故障时两个厂家相互推诿的情况。3．广州杰塞短信传输监控系统由于系统故障，目前已经无法使用，在传输资源具备的情况下可按新建监控机房来考虑。三、新建CDMA机房监控系统建设方案监控对象的选择：本期计划新建CDMA机房数量为119个，分布在全区五个地市。机房根据重要程度又可分为普通机房、重要机房和VIP机房。对于监控系统来说，可根据机房的重要等级，分别选择不同的监控对象，但要求监控系统配置需有一定的可扩展性，满足未来机房重要等级的变化。按照机房在网络组成中的重要程度不同，分别对应以下不同的监控对象，分别是：1)重要机房：智能电源、避雷器、烟感、水浸、温湿度、非智能空调控制、智能电表和门禁、电池组单体电压；第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页2)普通机房：智能电源、电池组总电压、避雷器、烟感、水浸、温湿度非智能空调控制和门禁；3)一般机房：智能电源、电池组总电压、避雷器、烟感、水浸、门碰、温湿度和非智能空调的控制；以上机房监控配置需考虑未来上简易图像的可能性。机房内部监控示意图：传输组网方案的选择:对于2M的组网方式，可选择2M点对点或2M链路或环路方案：点对点方...
