焦炉上升管装置安装施工方案VIP免费

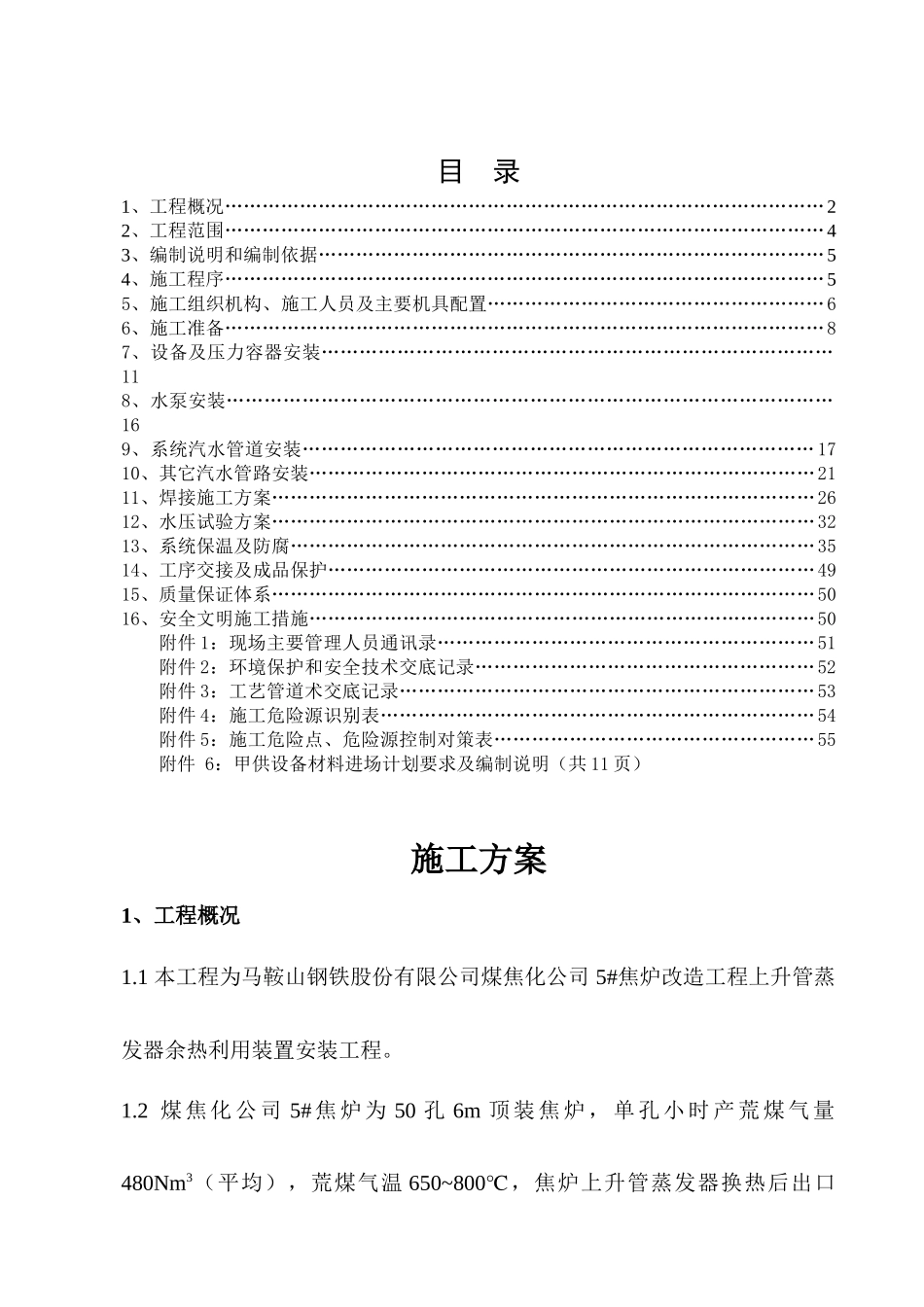

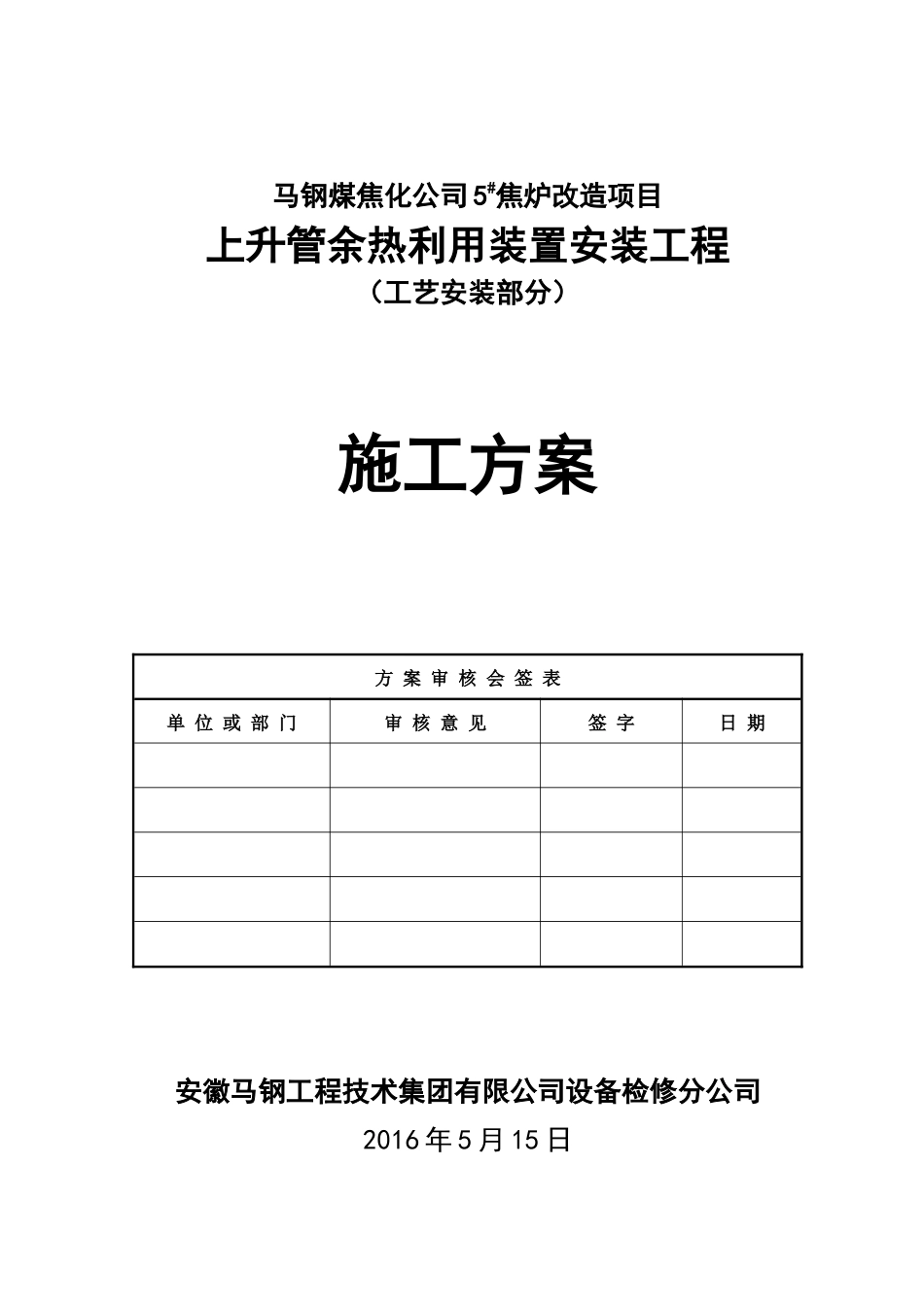

马钢煤焦化公司5#焦炉改造项目上升管余热利用装置安装工程（工艺安装部分）施工方案方案审核会签表单位或部门审核意见签字日期安徽马钢工程技术集团有限公司设备检修分公司2016年5月15日目录1、工程概况……………………………………………………………………………………22、工程范围……………………………………………………………………………………43、编制说明和编制依据………………………………………………………………………54、施工程序……………………………………………………………………………………55、施工组织机构、施工人员及主要机具配置………………………………………………66、施工准备……………………………………………………………………………………87、设备及压力容器安装………………………………………………………………………118、水泵安装……………………………………………………………………………………169、系统汽水管道安装………………………………………………………………………1710、其它汽水管路安装………………………………………………………………………2111、焊接施工方案……………………………………………………………………………2612、水压试验方案……………………………………………………………………………3213、系统保温及防腐…………………………………………………………………………3514、工序交接及成品保护……………………………………………………………………4915、质量保证体系……………………………………………………………………………5016、安全文明施工措施………………………………………………………………………50附件1：现场主要管理人员通讯录……………………………………………………51附件2：环境保护和安全技术交底记录………………………………………………52附件3：工艺管道术交底记录…………………………………………………………53附件4：施工危险源识别表……………………………………………………………54附件5：施工危险点、危险源控制对策表……………………………………………55附件6：甲供设备材料进场计划要求及编制说明（共11页）施工方案1、工程概况1.1本工程为马鞍山钢铁股份有限公司煤焦化公司5#焦炉改造工程上升管蒸发器余热利用装置安装工程。1.2煤焦化公司5#焦炉为50孔6m顶装焦炉，单孔小时产荒煤气量480Nm3（平均），荒煤气温650~800℃，焦炉上升管蒸发器换热后出口≥500℃。1.3上升管蒸发器余热利用装置额定蒸发量3.6t/h，最大蒸发量5.7t/h，额定蒸汽压力：0.8MPa，温度饱和。1.4本装置的给水采用除盐水，除盐水由业主供应，水质要求如下：硬度:≤0.03mmol/L，全铁：≤0.3mg/L，油：≤2mg/L，浊度：≤2FTU，PH值（25℃）：8.0~9.5。1.5装置工艺流程简述1.5.1经过过滤的合格除盐水通过给水泵送入顶部汽包，经汽包底部的循环水泵将一定压力的除盐水送入上升管蒸发器取热系统，在上升管蒸发器取热系统内的除盐水汽化为额定压力0.8MPa的饱和蒸汽返回汽包，饱和蒸汽通过管道供给给用户（出去管网），系统产生的冷凝水集中收集，返回系统（除盐水箱）重复使用。本系统不产生废水，无三废排放。1.5.2装置主要工艺流程见图1。饱和蒸汽去热力管网图1：装置主要工艺流程图1.5.3上升管蒸发器装置工艺安装图例见图2。除盐水箱汽包上升管循环热水泵汽包给水泵图2：上升管蒸发器装置工艺安装图例2、工程范围2.1本工程安装范围：按照中钢工程设计院提供的施工图范围施工（图号：A1514.3201R02-01~36），包括设备及工艺管路安装贯通、系统水压试验合格、设备管路的油漆保温。土建工程、电气自控系统、压力容器（管道）报装监检、检验试验及无损检测、系统碱洗（煮炉）、调试等不在本施工范围。除盐水箱按成品安装考虑（不含现场制作）。2.2安装主要设备，见下表：3、编制说明和编制依据3.1编制说明为了保证工程合理、有序、顺利进行，保证工程工期、确保施工质量，使工程在施工过程中有据可依，特编制本方案。本方案仅用于指导本工程施工，在施工中如遇到设计变更、配合其它作业面交...
