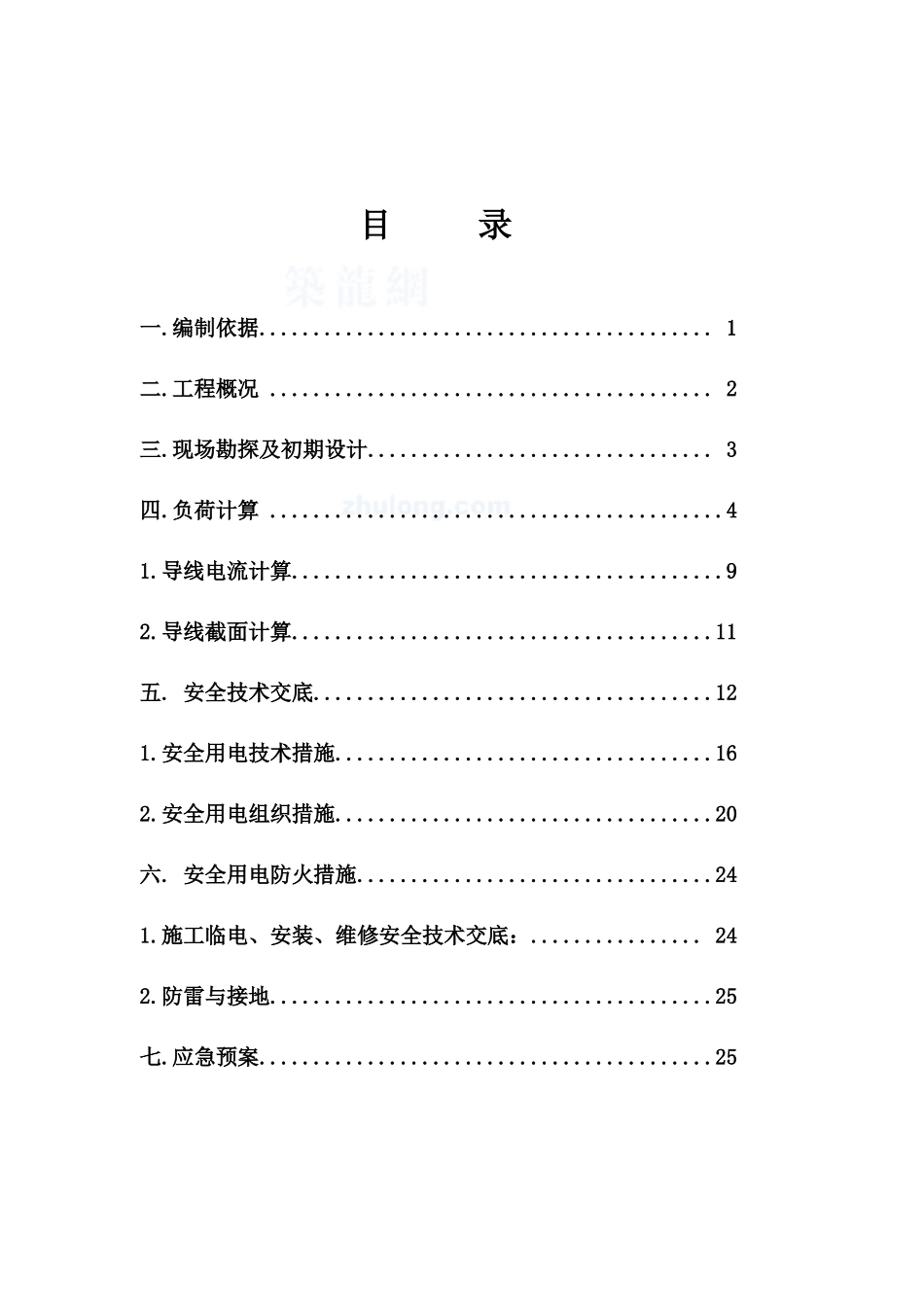

目录一.编制依据..........................................1二.工程概况.........................................2三.现场勘探及初期设计................................3四.负荷计算..........................................41.导线电流计算........................................92.导线截面计算.......................................11五.安全技术交底.....................................121.安全用电技术措施...................................162.安全用电组织措施...................................20六.安全用电防火措施.................................241.施工临电、安装、维修安全技术交底：................242.防雷与接地.........................................25七.应急预案..........................................25一、编制依据《低压配电设计规范》GB50054-95---中华人民共和国建设部发布《建筑工程施工现场供电安全规范》GB50194-93---中华人民共和国建设部发布《通用用电设备配电设计规范》GB50055-93---中华人民共和国建设部发布《供配电系统设计规范》GB50052-95---中华人民共和国建设部发布《施工现场临时用电安全技术规范》JGJ46-2005---中华人民共和国建设部发布《施工现场临时用电安全技术规范实用手册》---中国建筑工业出版社《建筑施工计算手册》（江正荣著）---中国建筑工业出版社《建筑工程临时用电设计手册》---中国电力出版社建设单位提供的现场电源资料二、工程概况本工程位于江苏某国际商务区内，办公综合楼26层弧型建筑（裙房部分3层）、商住楼地上26层弧型建筑（裙房部分3层），办公综合楼与商住楼中间是一个圆形三层会所，会所地上三层，地下一层车库。建筑物总高度为104.9米总建建筑面积；87645平方米基地面积：15589平方米总建建筑面积；87645平方米。。本工程结构形式：钢筋混凝土框架结构。地基为预制管桩基础三、现场勘探及初步设计:(1)本工程所在施工现场范围内无各种埋地管线。(2)现场采用380V低压供电，设二个配电总柜（一级箱A、一级箱B），内有计量设备，采用TN-S系统供电。(3)根据施工现场用电设备布置情况，采用导线穿钢管埋地敷设，布置位置及线路走向参见临时配电系统图及现场平面图，采用三级配电，两极防护。(4)按照《JGJ46-2005》规定制定施工组织设计，采用二级漏电保护系统。四、确定用电设备一级箱A（一级箱B）临时供电计算书（一）、用电量计算：工地临时供电包括施工及照明用电两个方面，计算公式如下：其中P──计算用电量(kW)，即供电设备总需要容量；Pc──全部施工动力用电设备额定用量之和；Pa──室内照明设备额定用电量之和；Pb──室外照明设备额定用电量之和；K1──全部施工用电设备同时使用系数；总数10台以内取0.75；10—30台取0.7；30台以上取0.6；K2──室内照明设备同时使用系数，取0.8；K3──室外照明设备同时使用系数，取1.0；综合考虑施工用电约占总用电量90%，室内外照明电约占总用电量10%，则有本例计算中K1=0.7；全部施工动力用电设备额定用量：────────────────────────────序号额定功率(kW)距离电源(m)机具名称12850塔式起重机QTZ-4022050人货电梯37.550物料提升机42150交流电弧焊机54050对焊机6750钢筋切断机(GJ-40)7950钢筋调直机(Gj4-14/4)80.550平板式振动器91.150插入式振动器101150325～400混凝土搅拌机112.450200～325L砂浆搅拌机12350木工圆锯机132.850木工平刨床141150泥浆泵(红星-30)152050100m高扬程水泵1616100照明────────────────────────────经过计算得到P=173.8604kW。（二）、变压器容量计算：变压器容量计算公式如下：其中P0──变压器容量(kVA)；1.05──功率损失系数；cos──用电设备功率因素，一般建筑工地取0.75。经过计算得到P0=1.4×173.8604=243.4046kVA。（三）、配电导线截面计算：1．按导线的允许电流选择：三相四线制低压线路上的电流可以按照下式计算：其中I1──线路工作电流值(A)；U1──线路工作电压值(V)，三相四线制低压时取380V。经过计算得到I1=2×173.8604=3...
