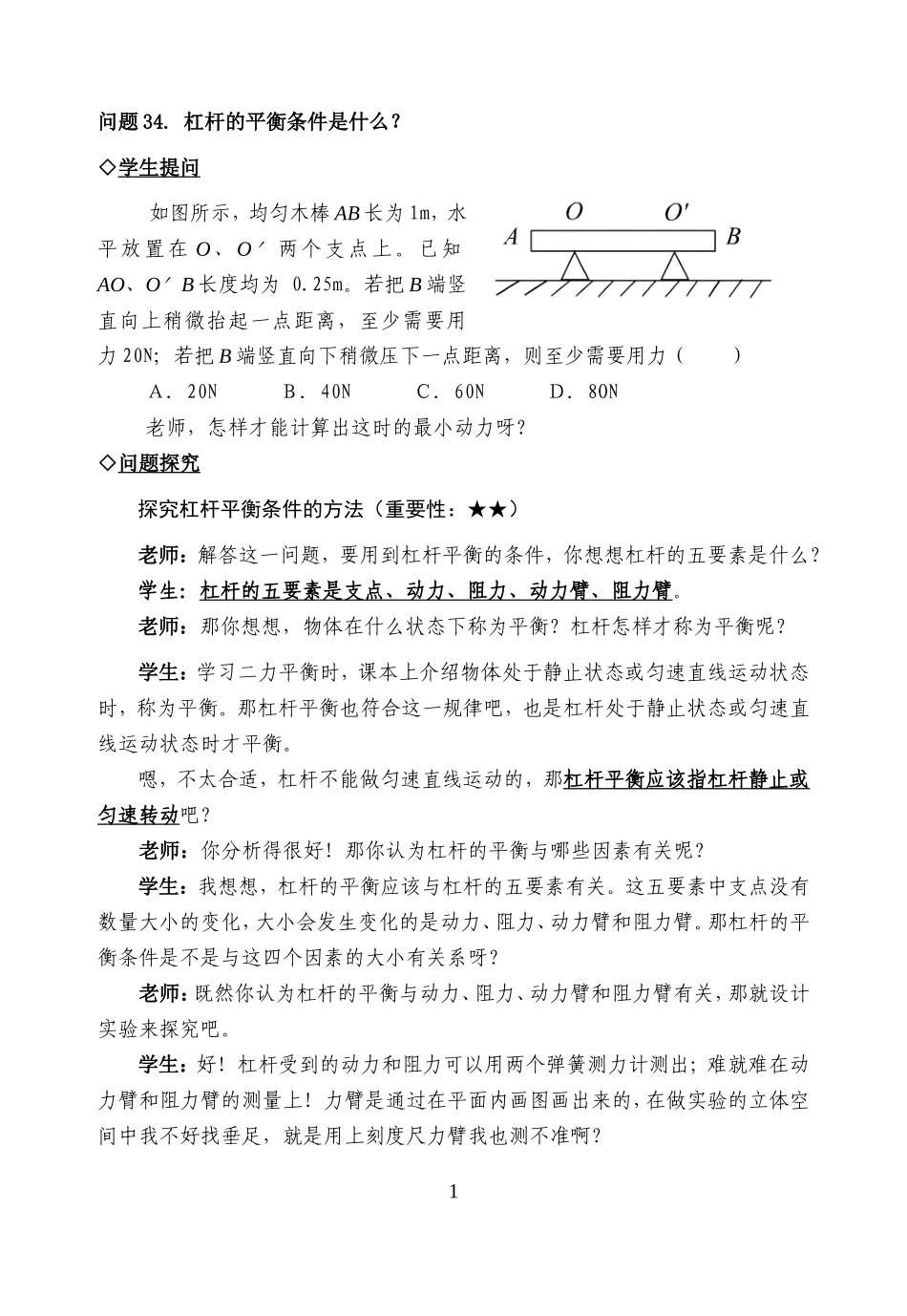

问题34.杠杆的平衡条件是什么？◇学生提问如图所示，均匀木棒AB长为1m，水平放置在O、O＇两个支点上。已知AO、O＇B长度均为0.25m。若把B端竖直向上稍微抬起一点距离，至少需要用力20N；若把B端竖直向下稍微压下一点距离，则至少需要用力（）Ａ．20NＢ．40NＣ．60NＤ．8ON老师，怎样才能计算出这时的最小动力呀？◇问题探究探究杠杆平衡条件的方法（重要性：★★）老师：解答这一问题，要用到杠杆平衡的条件，你想想杠杆的五要素是什么？学生：杠杆的五要素是支点、动力、阻力、动力臂、阻力臂。老师：那你想想，物体在什么状态下称为平衡？杠杆怎样才称为平衡呢？学生：学习二力平衡时，课本上介绍物体处于静止状态或匀速直线运动状态时，称为平衡。那杠杆平衡也符合这一规律吧，也是杠杆处于静止状态或匀速直线运动状态时才平衡。嗯，不太合适，杠杆不能做匀速直线运动的，那杠杆平衡应该指杠杆静止或匀速转动吧？老师：你分析得很好！那你认为杠杆的平衡与哪些因素有关呢？学生：我想想，杠杆的平衡应该与杠杆的五要素有关。这五要素中支点没有数量大小的变化，大小会发生变化的是动力、阻力、动力臂和阻力臂。那杠杆的平衡条件是不是与这四个因素的大小有关系呀？老师：既然你认为杠杆的平衡与动力、阻力、动力臂和阻力臂有关，那就设计实验来探究吧。学生：好！杠杆受到的动力和阻力可以用两个弹簧测力计测出；难就难在动力臂和阻力臂的测量上！力臂是通过在平面内画图画出来的，在做实验的立体空间中我不好找垂足，就是用上刻度尺力臂我也测不准啊？1老师：别急！你提出的测量动力与阻力的方法可以，但你一人能独立完成实验吗？你再想想，如果你选一根直杠杆，要是动力臂和阻力臂与杠杆重合，支点和两个垂足不就在杠杆上了？你沿着杠杆去量，不就能精确测量出力臂了？学生：哈哈，老师“一语点破梦中人呀！”那我明白了，杠杆可以选用均匀直棒，将支点设置在中点处；可以用弹簧测力计先测出一个钩码的重量，然后用细棉线系两个绳套，套在杠杆两端，杠杆受到的动力和阻力通过在杠杆两端绳套下挂钩码施加，根据钩码的个数就能知道动力和阻力的大小；这样的话得把杠杆挂得高一些，可以用铁架台悬挂起杠杆！只要我让杠杆在水平位置静止平衡，动力的作用线和阻力的作用线就与杠杆垂直，那么动力臂和阻力臂就是杠杆的一部分长了，两个绳套的位置就是两个垂足的位置！我用刻度尺测出支点与两个绳套之间的距离，就能测量出动力臂和阻力臂了！老师：学生真棒！分析能力越来越强了！其实实验室中已经给我们配备了你所说的杠杆了，而且将刻度线都印刷在均匀直杠杆的正面了，如图所示。这样便于在杠杆平衡时直接测出动力臂和阻力臂。这个杠杆的两端还配备了螺母，你明白它的用途吗？学生：呵呵，这难不住我，这个杠杆与天平的横梁类似，它两端的螺母应该也是平衡螺母，是在挂钩码之前先把杠杆调节平衡，防止杠杆本身对实验有影响的！老师：你真聪明！你再想想，这一实验要做几次？学生：哦，多次测量求平均值能减小误差，那这个实验也要改变钩码的个数或力臂至少做三次吧？老师：是的，但测量三组或三组以上数据不是为了减小误差，而是为了使我们得出的结论具有普遍性、科学性！杠杆平衡的条件是：动力×动力臂＝阻力×阻力臂（重要性：★★★★）老师：下表是某位同学探究杠杆平衡条件时记录的数据。学生，你分析一下这些数据，看看能得出杠杆平衡的条件吗？实验次动力动力臂阻力阻力臂2数F1/NL1/mF2/NL2/m12.00.044.00.0221.00.020.50.0432.50.031.50.05学生：每次的数据中动力和阻力都不一样大、动力臂和阻力臂也不一样大……不过我发现，如果把动力与动力臂相乘、阻力和阻力臂相乘，三组数据有个共同的规律：2.0N×0.04m=0.08N·m；4.0N×0.02m=0.08N·m1.0N×0.02m=0.02N·m；0.5N×0.04m=0.02N·m2.5N×0.03m=0.075N·m；1.5N×0.05m=0.075N·m动力×动力臂＝阻力×阻力臂老师：这就是杠杆平衡的条件！也可以用字母符号表示为学生：嗯，上面的问题我会解答了。木棒的重力可看做是每次的阻力，由可得抬B端时，O为支点20N×0.75m=G×0.25mG=60N压B端时，O＇为支点F＇×0.25m=60N×0.25...
