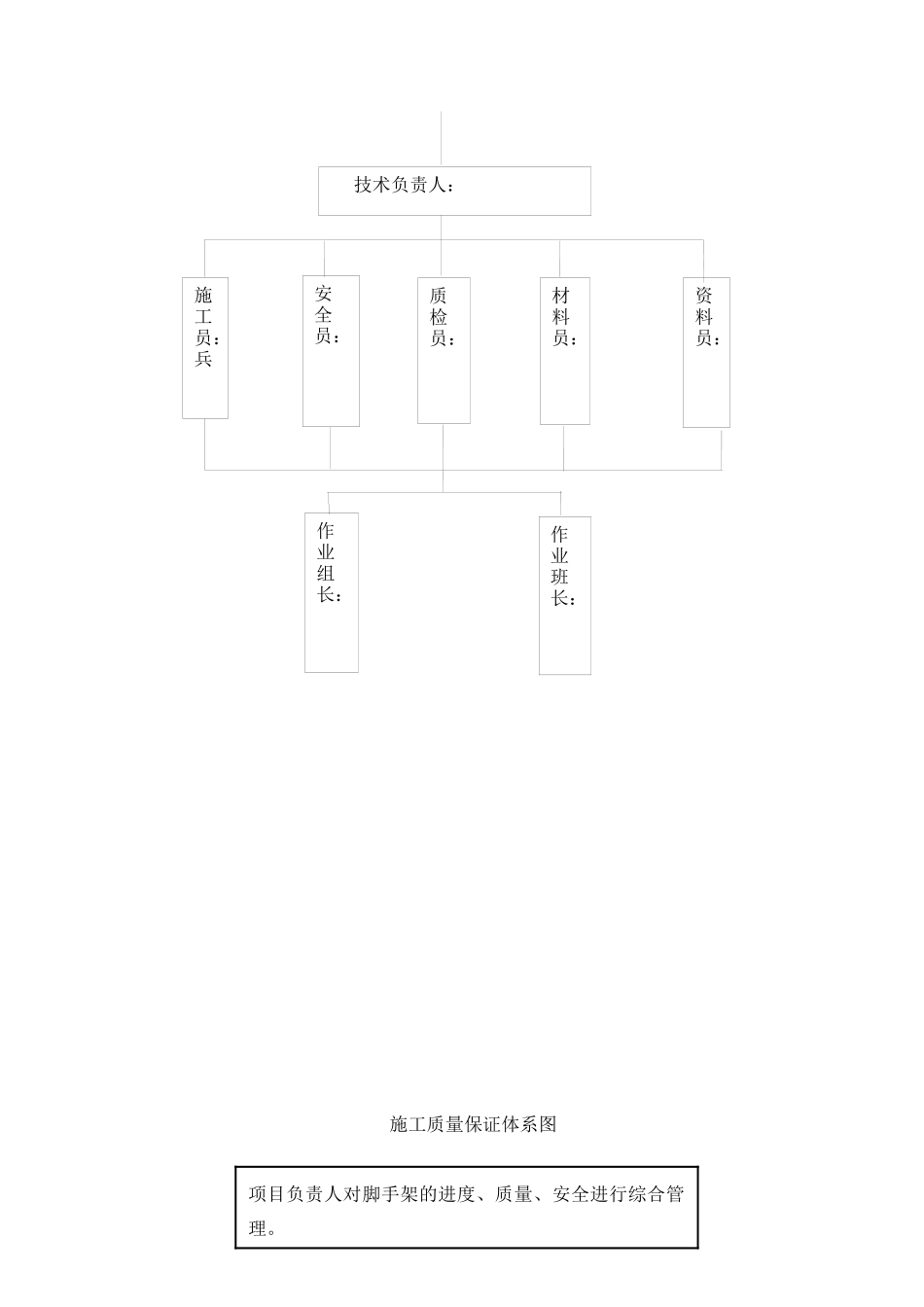

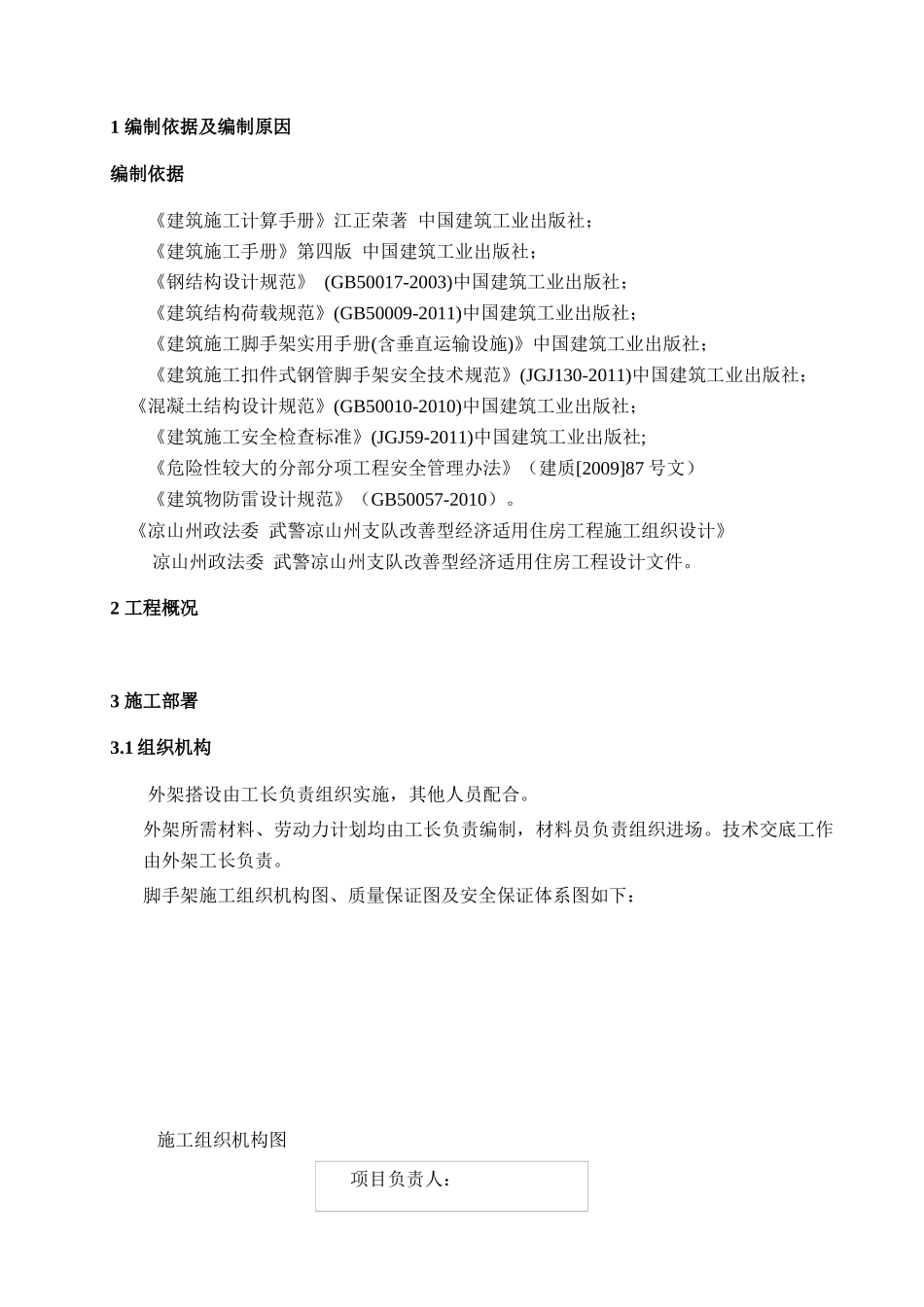

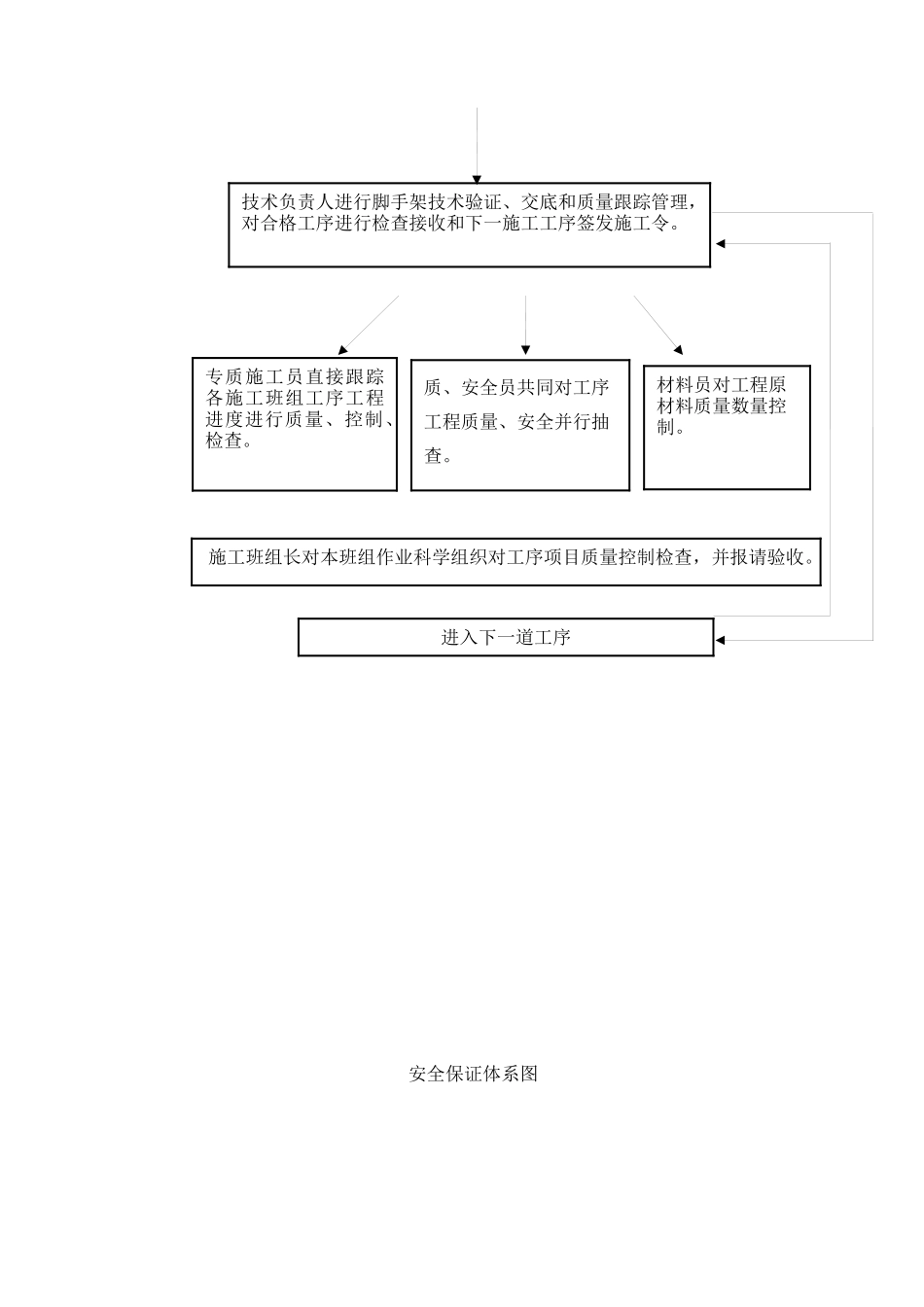

1编制依据及编制原因编制依据《建筑施工计算手册》江正荣著中国建筑工业出版社；《建筑施工手册》第四版中国建筑工业出版社；《钢结构设计规范》(GB50017-2003)中国建筑工业出版社；《建筑结构荷载规范》(GB50009-2011)中国建筑工业出版社；《建筑施工脚手架实用手册(含垂直运输设施)》中国建筑工业出版社；《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2011)中国建筑工业出版社；《混凝土结构设计规范》(GB50010-2010)中国建筑工业出版社；《建筑施工安全检查标准》(JGJ59-2011)中国建筑工业出版社;《危险性较大的分部分项工程安全管理办法》（建质[2009]87号文）《建筑物防雷设计规范》（GB50057-2010）。《凉山州政法委武警凉山州支队改善型经济适用住房工程施工组织设计》凉山州政法委武警凉山州支队改善型经济适用住房工程设计文件。2工程概况3施工部署3.1组织机构外架搭设由工长负责组织实施，其他人员配合。外架所需材料、劳动力计划均由工长负责编制，材料员负责组织进场。技术交底工作由外架工长负责。脚手架施工组织机构图、质量保证图及安全保证体系图如下：施工组织机构图项目负责人：施工质量保证体系图项目负责人对脚手架的进度、质量、安全进行综合管理。技术负责人：施工员：兵安全员：质检员：材料员：资料员：作业组长：作业班长：安全保证体系图技术负责人进行脚手架技术验证、交底和质量跟踪管理，对合格工序进行检查接收和下一施工工序签发施工令。专质施工员直接跟踪各施工班组工序工程进度进行质量、控制、检查。质、安全员共同对工序工程质量、安全并行抽查。施工班组长对本班组作业科学组织对工序项目质量控制检查，并报请验收。进入下一道工序材料员对工程原材料质量数量控制。3.2设计总体思路根据目前的实际施工情况，本工程外架采用落地架和悬挑架的方案：1#、3#、4#室外地坪至四层楼面采用落地式双排脚手架，搭设高度9.0m。2#楼室外地坪至五层楼面采用落地式双排脚手架，搭设高度11.9m。落地架用于后期装修。1#、3#、4#楼分别在第四层、第十二层楼面分两次外挑，第一段搭设高度为23.2m；第二段搭设高度为22.8。2#楼分别在第五层、第十三层楼面分两次外挑，第一段搭设高度为23.2m；第二段搭设高度为19.9m。本工程悬挑外脚手架，架体采用48x3.5钢管，悬挑梁采用16号工字钢；架体立杆纵距1.5m，立杆横距0.85m，步距1.7m；连墙件按两步三跨设置，采用钢管扣件连接。主体阶段主要用于安全防护，装修阶段既用于装修施工，也兼作安全防护。3.3劳动力准备搭设阶段共需架子工20名，维护阶段共需架子工4名，拆除阶段外架工20名。所有架子工均需持证上岗。搭设阶段安排2名测量放线工配合。3.4材料准备本工程外架采用的ø48×3.5钢管、扣件、50厚木板基础垫板和50厚木脚手板，由项目部自行采购或外租；材料视工程进度分阶段组织进场。3.5机具准备搭、拆架子所需机具主要有架子扳手、吊线，由架子工自备，项目部配备如下检查工具：名称数量用途扭力扳手2把检查扣件拧紧力度游标卡尺1把检查焊接钢管外径和壁厚、外表面锈蚀深度塞尺2把检查钢管两端面切斜偏差钢卷尺3把检查钢管弯曲程度和搭设中的距离或长度水平尺2把检查水平杆高差角尺1把检查剪刀撑与地面的倾角3.6技术准备施工前按要求由施工工长向架子工做好技术交底，人员变动后必须重新交底。4脚手架构造要求4.1总的设计尺寸1、落地脚手架，立杆纵距1.5m，横距0.85m，步距1.7m，二步三跨连墙杆,单扣件固定。2、外挑脚手架的设计参数如下：本工程型钢悬挑架，立杆纵距1.5m，立杆横距0.85m，步距1.7m，连樯件按两步三跨设置单扣件固定。4.2纵向水平杆（大横杆）1、纵向水平杆设置在立杆内侧，长度不宜小于三跨（4.5m）。2、接长宜使用对接。对接扣件应交错布置，两根相邻纵向水平杆的接头不宜设置在同步或同跨内，不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm，各接头中心至最近主节点的距离不宜大于纵距的1/3。3、接长如采用搭接，搭接长度不应小于1m，应等间距设置3个旋转扣件固定。4、纵向水平杆作为横向水平杆的支座，用直角扣件固定在立杆上。4.3横向水平杆（小横杆）1、在立杆与大...
