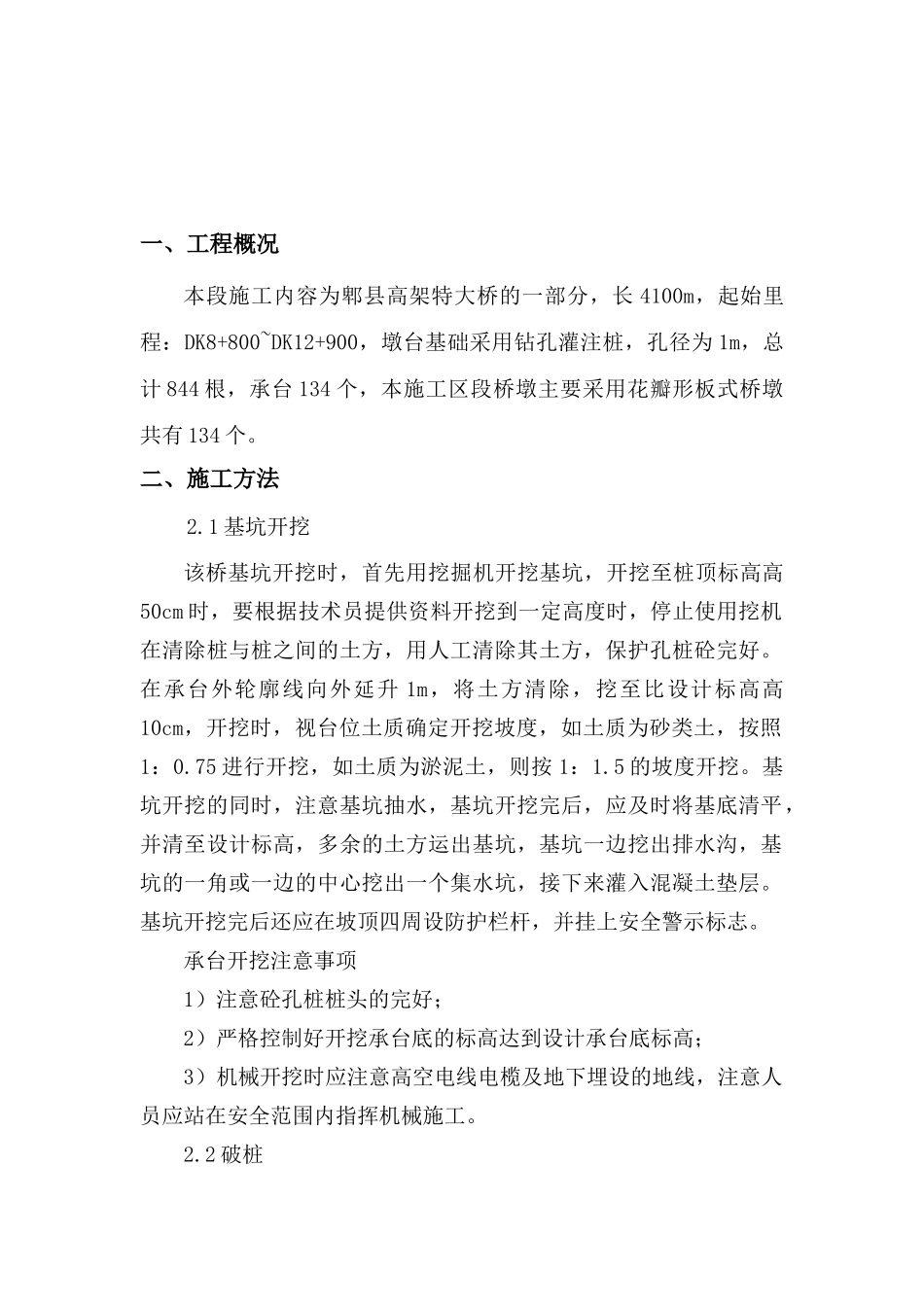

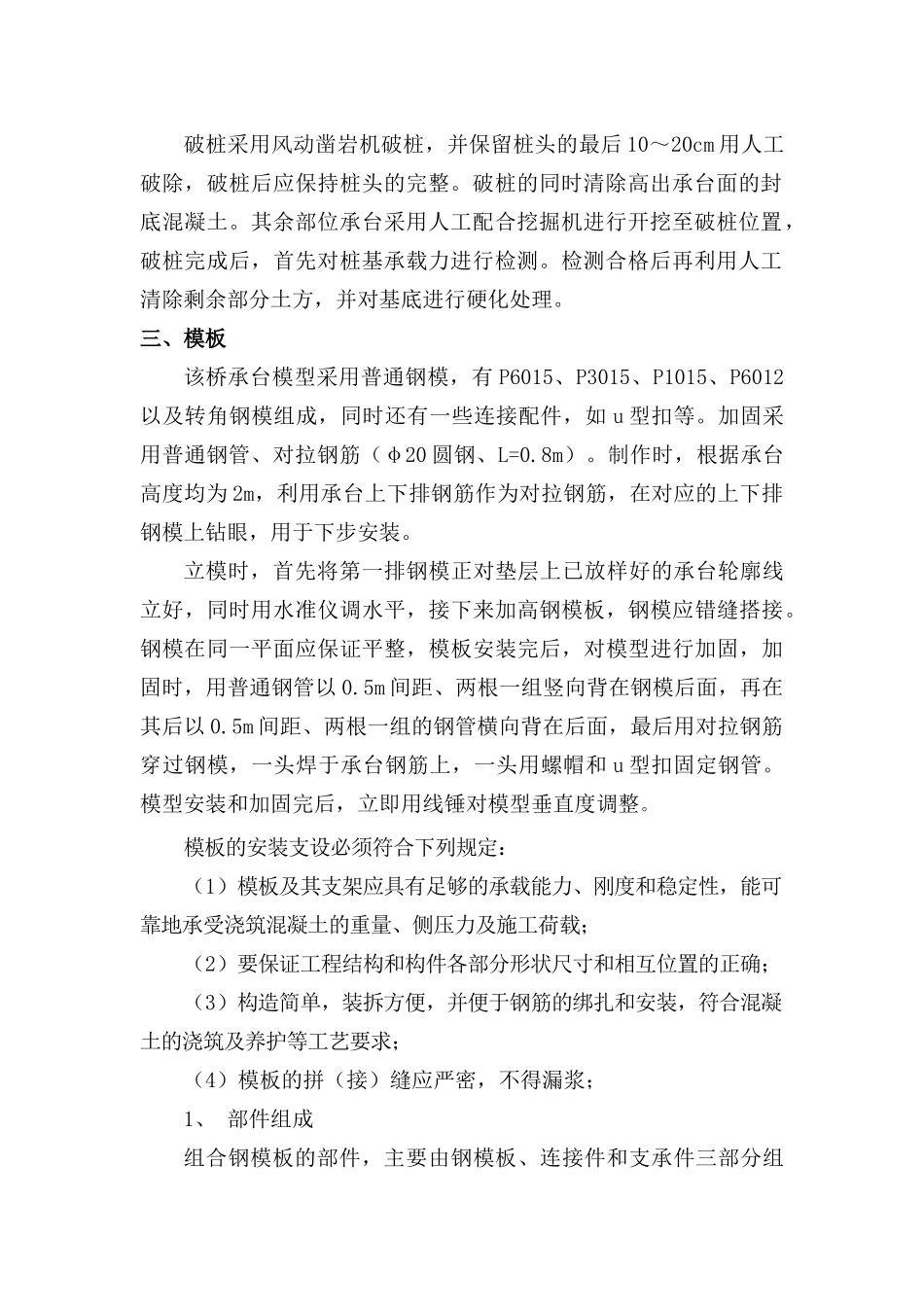

承台模板施工方案2008年12月21日一、工程概况本段施工内容为郫县高架特大桥的一部分，长4100m，起始里程：DK8+800~DK12+900，墩台基础采用钻孔灌注桩，孔径为1m，总计844根，承台134个，本施工区段桥墩主要采用花瓣形板式桥墩共有134个。二、施工方法2.1基坑开挖该桥基坑开挖时，首先用挖掘机开挖基坑，开挖至桩顶标高高50cm时，要根据技术员提供资料开挖到一定高度时，停止使用挖机在清除桩与桩之间的土方，用人工清除其土方，保护孔桩砼完好。在承台外轮廓线向外延升1m，将土方清除，挖至比设计标高高10cm，开挖时，视台位土质确定开挖坡度，如土质为砂类土，按照1：0.75进行开挖，如土质为淤泥土，则按1：1.5的坡度开挖。基坑开挖的同时，注意基坑抽水，基坑开挖完后，应及时将基底清平，并清至设计标高，多余的土方运出基坑，基坑一边挖出排水沟，基坑的一角或一边的中心挖出一个集水坑，接下来灌入混凝土垫层。基坑开挖完后还应在坡顶四周设防护栏杆，并挂上安全警示标志。承台开挖注意事项1）注意砼孔桩桩头的完好；2）严格控制好开挖承台底的标高达到设计承台底标高；3）机械开挖时应注意高空电线电榄及地下埋设的地线，注意人员应站在安全范围内指挥机械施工。2.2破桩破桩采用风动凿岩机破桩，并保留桩头的最后10～20cm用人工破除，破桩后应保持桩头的完整。破桩的同时清除高出承台面的封底混凝土。其余部位承台采用人工配合挖掘机进行开挖至破桩位置，破桩完成后，首先对桩基承载力进行检测。检测合格后再利用人工清除剩余部分土方，并对基底进行硬化处理。三、模板该桥承台模型采用普通钢模，有P6015、P3015、P1015、P6012以及转角钢模组成，同时还有一些连接配件，如u型扣等。加固采用普通钢管、对拉钢筋（φ20圆钢、L=0.8m）。制作时，根据承台高度均为2m，利用承台上下排钢筋作为对拉钢筋，在对应的上下排钢模上钻眼，用于下步安装。立模时，首先将第一排钢模正对垫层上已放样好的承台轮廓线立好，同时用水准仪调水平，接下来加高钢模板，钢模应错缝搭接。钢模在同一平面应保证平整，模板安装完后，对模型进行加固，加固时，用普通钢管以0.5m间距、两根一组竖向背在钢模后面，再在其后以0.5m间距、两根一组的钢管横向背在后面，最后用对拉钢筋穿过钢模，一头焊于承台钢筋上，一头用螺帽和u型扣固定钢管。模型安装和加固完后，立即用线锤对模型垂直度调整。模板的安装支设必须符合下列规定：（1）模板及其支架应具有足够的承载能力、刚度和稳定性，能可靠地承受浇筑混凝土的重量、侧压力及施工荷载；（2）要保证工程结构和构件各部分形状尺寸和相互位置的正确；（3）构造简单，装拆方便，并便于钢筋的绑扎和安装，符合混凝土的浇筑及养护等工艺要求；（4）模板的拼（接）缝应严密，不得漏浆；1、部件组成组合钢模板的部件，主要由钢模板、连接件和支承件三部分组成。1．1钢模板钢模板采用Q235钢材制成，钢板厚度2.5mm，对于≥400mm宽面钢模板的钢板厚度应采用2.75mm或3.0mm钢板。主要包括平面模板、阴角模板、阳角模板、连接角模等，见表1。钢模板的用途及规格表1钢模板规格编码，见表2。钢模板规格编码表（mm）表21．2连接件连接件由U形卡、L形插销、钩头螺栓、紧固螺栓、扣件、对拉螺栓等组成，见表3。连接件组成及用途表3扣件容许荷载，见表4。扣件容许荷载（kN）表4项目型号容许荷载碟形扣件26型2618型183形扣件26型2612型121．3支承件（1）钢楞又称龙骨，主要用于支承钢模板并加强其整体刚度。钢楞的材料有Q235圆钢管，可根据设计要求和供应条件选用。常用各种型钢钢楞的规格和力学性能，见表5。常用各种型钢钢楞的规格和力学性能表5规格（mm）截面积A重量截面惯性矩Ix截面最小抵抗矩Wx（cm2）（kg/m）（cm4）（cm3）圆钢管φ48×3.04.243.3310.784.49φ48×3.54.893.8412.195.08φ51×3.55.224.1014.815.81（2）斜撑用于承受承台等侧模板的侧向荷载和调整竖向支模的垂直度。（3）钢管脚手支架2、主要用于承台加固水平构件模板的垂直支撑。2．1扣件式钢管脚手架：一般采用外径φ48，厚壁3.5的焊接钢管，长有2000mm、3000mm、4000mm、5000mm、6000mm几种，另配有20...
