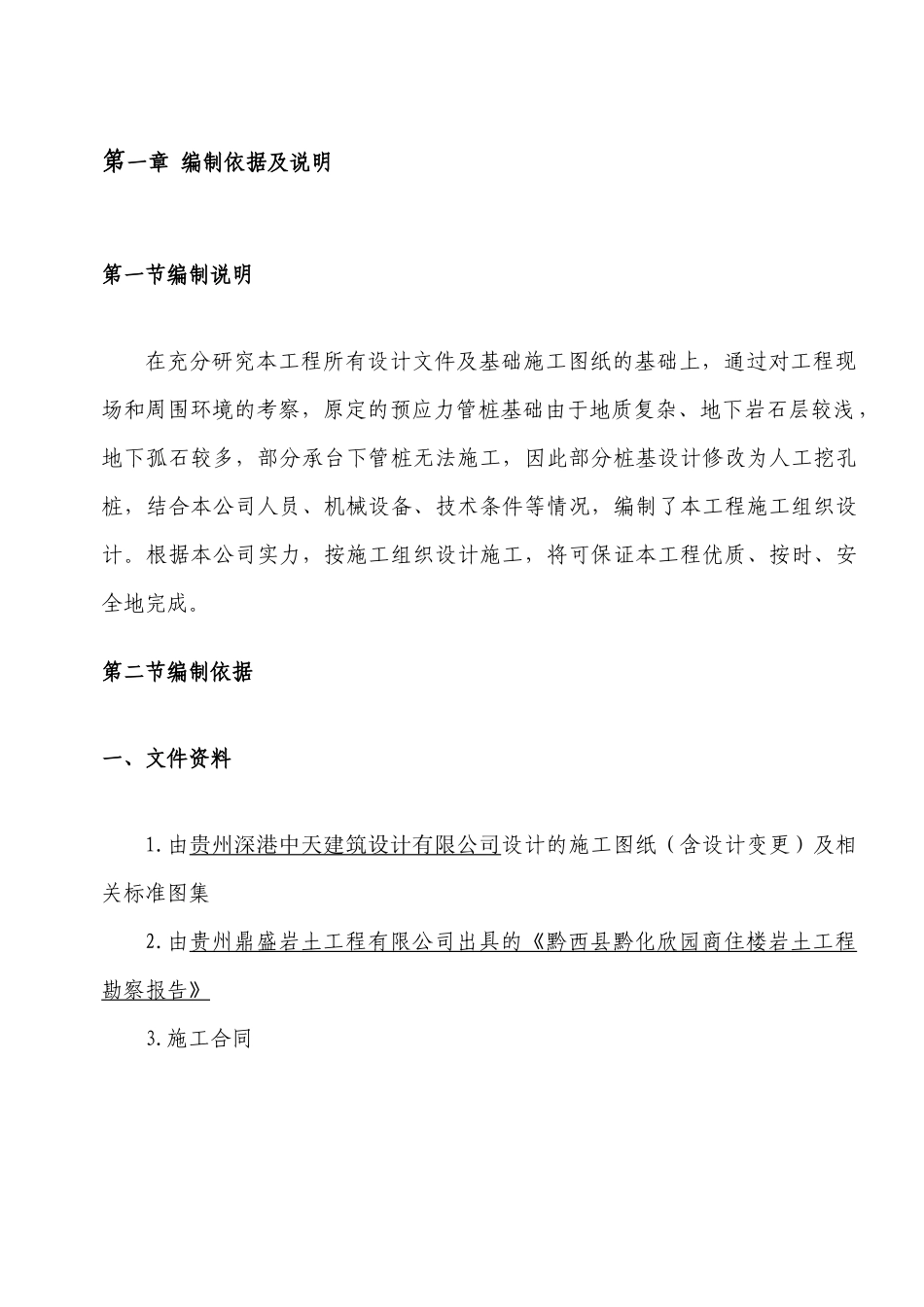

第一章编制依据及说明第一节编制说明在充分研究本工程所有设计文件及基础施工图纸的基础上，通过对工程现场和周围环境的考察，原定的预应力管桩基础由于地质复杂、地下岩石层较浅，地下孤石较多，部分承台下管桩无法施工，因此部分桩基设计修改为人工挖孔桩，结合本公司人员、机械设备、技术条件等情况，编制了本工程施工组织设计。根据本公司实力，按施工组织设计施工，将可保证本工程优质、按时、安全地完成。第二节编制依据一、文件资料1.由贵州深港中天建筑设计有限公司设计的施工图纸（含设计变更）及相关标准图集2.由贵州鼎盛岩土工程有限公司出具的《黔西县黔化欣园商住楼岩土工程勘察报告》3.施工合同二、国家及地区规范1.《工程测量规范》GB50026-20072.《建筑地基基础工程施工质量验收规范》GB50202-20023.《混凝土结构工程施工质量验收规范》GB50204-20024.《施工现场临时用电安全技术规范》JGJ46-20055.《建筑基桩检测技术规范》JGJ106-20036.《建筑地基基础技术规范》J10615-20057.《钢筋焊接接头试验方法标准》JGJ/T27-20018.《建筑施工安全检查标准》JGJ59-20119.《建筑桩基技术规范》JGJ94-200810.《建筑工程施工质量验收统一标准》（GB50300-2001）11.《地下工程防水技术规范》(GBJ108)第二章工程概况第一节工程简介一、参建单位建设单位：毕节长弘房地产开发有限公司贵阳深港中天房地产开发有限公司（联合开发）设计单位：贵州深港中天建筑设计有限公司监理单位：浙江天正项目管理咨询有限公司贵州分公司施工单位：贵州中海铭诚建筑安装工程有限公司地勘单位：贵州鼎盛岩土工程有限公司二、工程信息本工程为黔西黔化欣园，由毕节长宏房地产有限公司投资兴建，位于黔西县黔化路南侧，北部隔黔化路与黔西三中相望。本工程总建筑面积为23658.20平方米，建筑高度49.90米；本工程为框支剪力墙结构；地下2层，地上16层；一、二层为商业、三至16层为住宅，地下负二层和负一层为车库房和设备房.第二节基础设计一、基本情况基础结构类型为水磨钻成孔扩底混凝土灌注桩（低承台桩基），主体结构类型为框架结构。桩底为中风化石灰岩，桩长可变。承载力特征值3300kPa,桩孔直径有1.0m、1.2m、1.4m、1.5m﹑2.1m等孔径，桩孔深度依照地勘资料8m-24.50m不等，护壁厚度每节上部为150mm，下部为100mm的C25混凝土，钢筋种类用HRB400，桩芯砼设计强度均为C25，其孔桩分布详见其孔桩布置图。二、水磨钻机成孔中注意事项施工准备(一)作业条件1、水磨钻机成孔，井壁支护要根据该地区的土质特点、地下水分布情况，编制切实可行的施工方案。2、钻机成孔前场地完成三通一平。地上、地下的电缆、管线、旧建筑物、设备基础等障碍物均已排除处理完毕。各项临时设施，如照明、动力、通风、安全设施准备就绪。3、熟悉施工图纸及场地的地下土质、水文地质资料，做到心中有数。4、按基础平面图，设置桩位轴线、定位点：桩孔四周撒灰线。测定高程水准点。放线工序完成后，办理预检手续。5、在地下水位比较高的区域，先降低地下水位至桩底以下0.5m左右。6、人工挖孔操作的安全至关重要，开挖前对施工人员进行全面的安全技术交底；操作前对吊具进行安全可靠的检查和试验，确保施工安全。工器具主要工器具：水磨钻机、￠50钢管、扣件、卷扬机组或电动葫芦、手推车或翻斗车、镐、锹、手铲、钎、线坠、定滑轮、空压机、风钻、导向定滑轮、吊桶、插钎、钢丝绳、安全活动盖板、防水照明灯(低压36V、l00W)，电焊机、通风及供氧设备、扬程水泵、活动爬梯、安全带等。模板：组合式钢模、弧形工具式钢模四块(或八块)拼装。卡具、挂钩和零配件。木板、木方，等。工艺流程放线定桩位及高程→检查桩位(中心)轴线→架设垂直运输架→安装卷扬机→安装照明、活动盖板、水泵和通风机→安装水磨钻机→开钻桩孔石方→用风钻打掉孔中其余石头→清理石方操作工艺(一)放线定桩位及高程在场地三通一平的基础上，依据建筑物测量控制网的资料和基础平面布置图，测定桩位轴线方格控制网和高程基准点。确定好桩位中心，以中点为圆心，以桩身半径加护壁厚度为半径画出上部(即第一步)的圆周。(二)起吊设备的安装1、根据孔桩的大小，...
