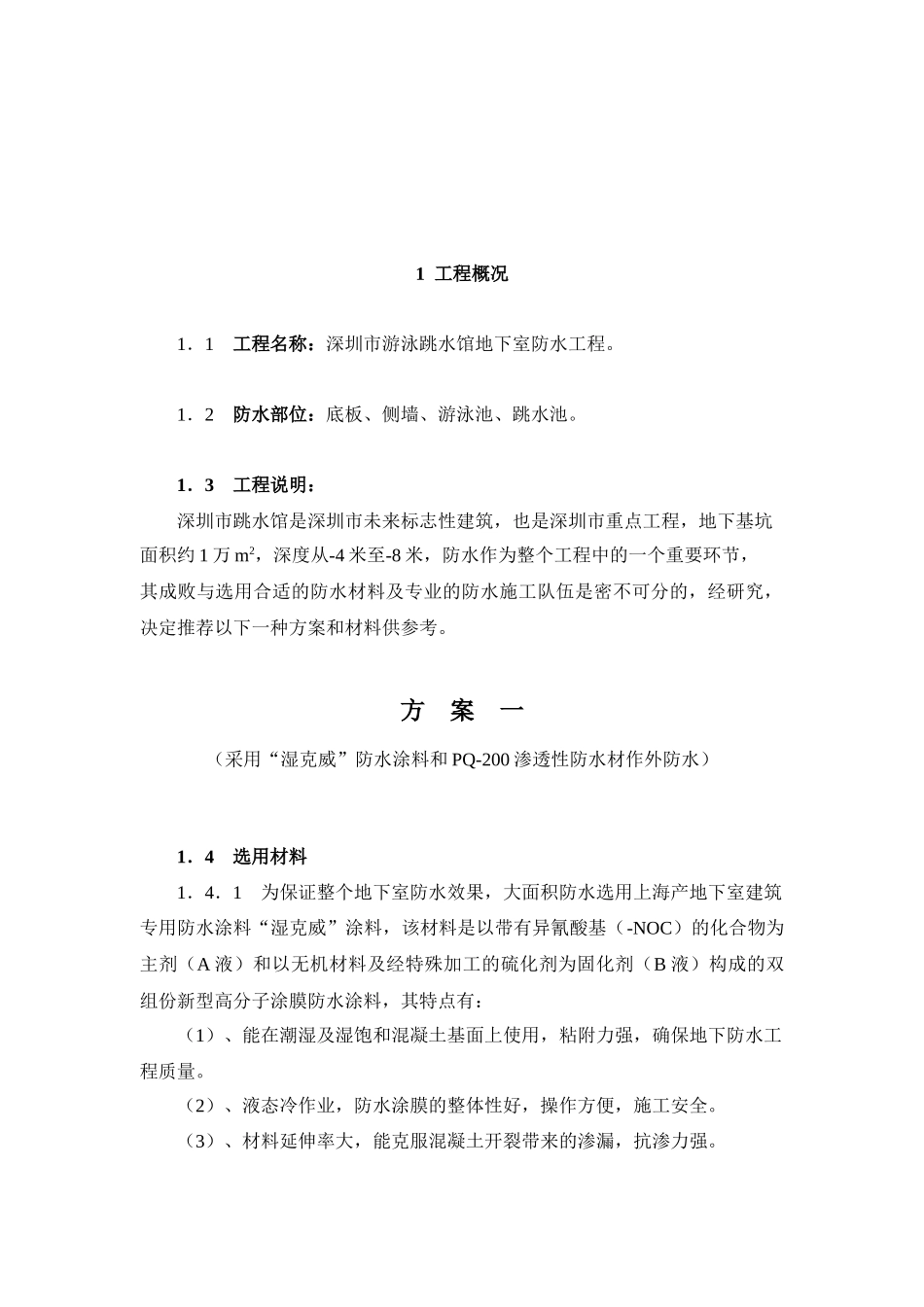

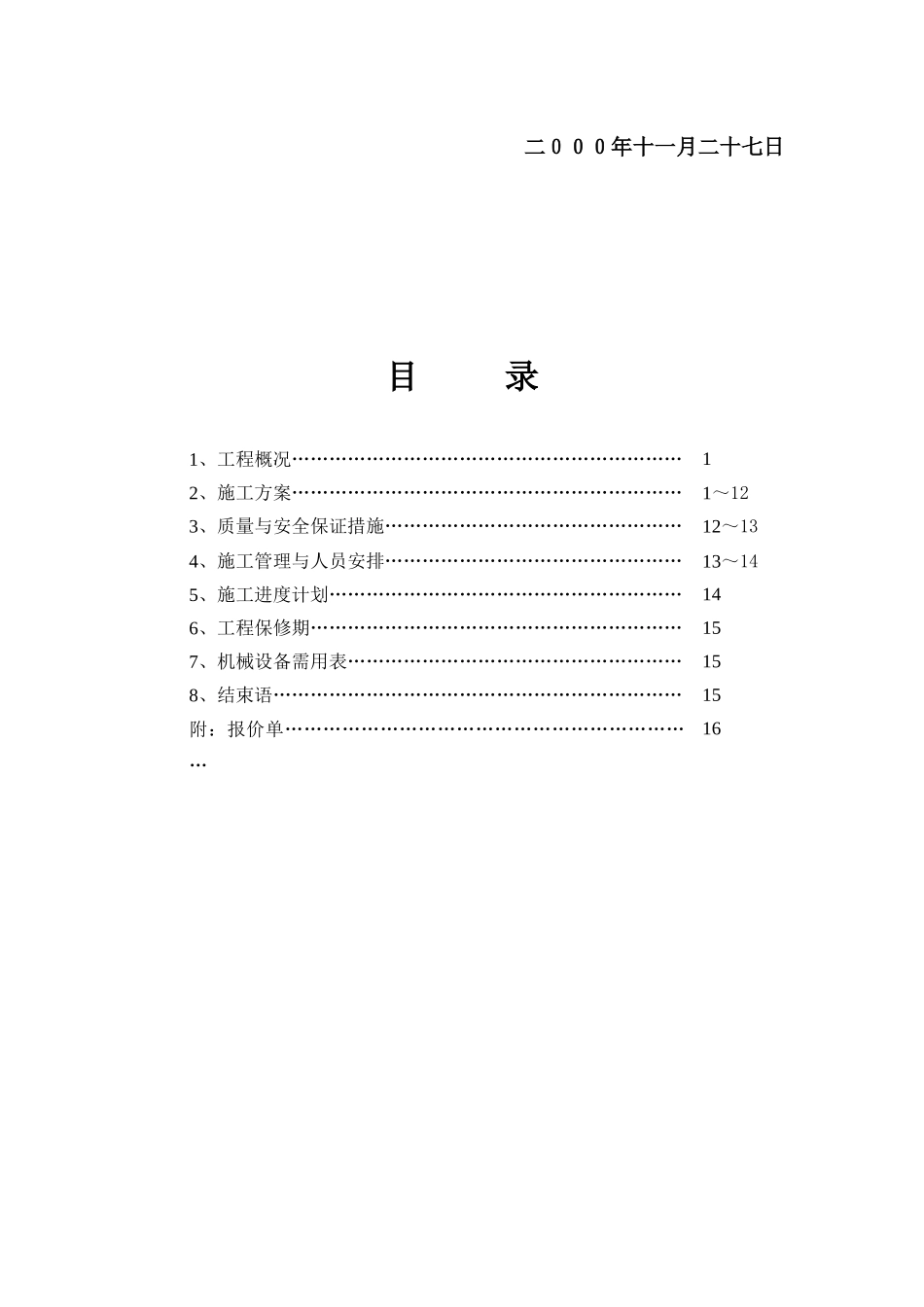

深圳市游泳跳水馆地下室防水工程施工组织设计方案深圳市霸魁防水工程有限公司二０００年十一月二十七日目录1、工程概况………………………………………………………12、施工方案………………………………………………………1～123、质量与安全保证措施…………………………………………12～134、施工管理与人员安排…………………………………………13～145、施工进度计划…………………………………………………146、工程保修期……………………………………………………157、机械设备需用表………………………………………………158、结束语…………………………………………………………15附：报价单…………………………………………………………161工程概况1．1工程名称：深圳市游泳跳水馆地下室防水工程。1．2防水部位：底板、侧墙、游泳池、跳水池。1．3工程说明：深圳市跳水馆是深圳市未来标志性建筑，也是深圳市重点工程，地下基坑面积约1万m2，深度从-4米至-8米，防水作为整个工程中的一个重要环节，其成败与选用合适的防水材料及专业的防水施工队伍是密不可分的，经研究，决定推荐以下一种方案和材料供参考。方案一（采用“湿克威”防水涂料和PQ-200渗透性防水材作外防水）1．4选用材料1．4．1为保证整个地下室防水效果，大面积防水选用上海产地下室建筑专用防水涂料“湿克威”涂料，该材料是以带有异氰酸基（-NOC）的化合物为主剂（A液）和以无机材料及经特殊加工的硫化剂为固化剂（B液）构成的双组份新型高分子涂膜防水涂料，其特点有：（1）、能在潮湿及湿饱和混凝土基面上使用，粘附力强，确保地下防水工程质量。（2）、液态冷作业，防水涂膜的整体性好，操作方便，施工安全。（3）、材料延伸率大，能克服混凝土开裂带来的渗漏，抗渗力强。（4）、涂层之间不易分层，无接缝。主要技术指标序号试验项目技术指标1潮湿面粘结强度MPa（混凝土试块湿饱和状态）≥0.52拉伸强度MPa≥1.653抗渗性MPa（厚30ф80水泥砂浆块，涂漠厚mm）≥0.64延伸率%≥2505固体含量%≥946不透水性0.3MPa/30min不渗漏7涂膜表干h≤88涂膜实干时间h≤241．4．2桩头及游泳池内防水选用加拿大产PQ-200渗透式结晶体防水材料。该材料是由特殊聚合物、石英砂与火山灰合成的一种粉状防水材料，它能够彻底渗入到混凝土中，遇有水份即持续的进行化学反应，产生一种隋性的结晶体这种结晶体能自动填补砼中的孔隙，及砼本身收缩、膨胀和结构体移动所产生裂缝，同时，也可做为新旧混凝土的接着剂，PQ-200渗透性极强，与砼内的成份起化学作用，产生结晶体，并深入砼毛细孔中。其特点：1、寿命长：使用寿命同结构体一样长久，不存在老化现象；2、粘接力强：可用作新旧混凝土的粘接剂；3、无毒：可以用于饮用水池的内部防水；4、适应性强：100%潮湿面施工，不受天气影响；5、施工方便，节省工期；2施工方案2．1大面积防水施工图遇水膨胀橡胶条图一、大面积防水图钢筋砼保护层湿克威防水涂膜2mm垫层湿克威防水涂膜2mm湿克威一布二涂防水加强层保护层自粘性卷材永久性护墙湿克威一布二油加可层图二、穿墙管湿克威加强层图三、变形缝作法保护层出不穷PU密封材料PE背衬材料橡胶止水带聚苯板深圳市霸魁防水工程有限公司审核总页数密封膏管道止水环式膨胀橡胶条保护层湿克威防水层砼结构层背衬材料湿克威加强层垫层湿克威防水层复核页码设计图号编号时间图四、桩头作法PQ-200防水层承台砼保护层桩身垫层湿克威防水层2mm厚PU密封材料桩头防水作法22深圳市霸魁防水工程有限公司审核总页数复核页码设计图号编号时间图五、跳水池作法涂刷PQ-200防水层撒播一层PQ-200干粉用PQ-300做成小圆角深圳市霸魁防水工程有限公司审核总页数复核页码设计图号编号时间2．2湿克威施工方法：2．2．1施工工序：确定施工位置→清理验收基层→节点附加处理→涂刷底油→配料涂刮湿克威（立面四次，平面二次）→自检→隐蔽验收。2．2．2施工工艺：1、根据施工合同要求，确定施工位置；2、清理施工面；3、处理裂缝、缝窝麻面等节点部位，用一层玻纤布及二遍湿克威加强处理。4、配制底油，涂刷底油；5、按主剂（A液）：固化剂（B液）=1：2.5比例配...
