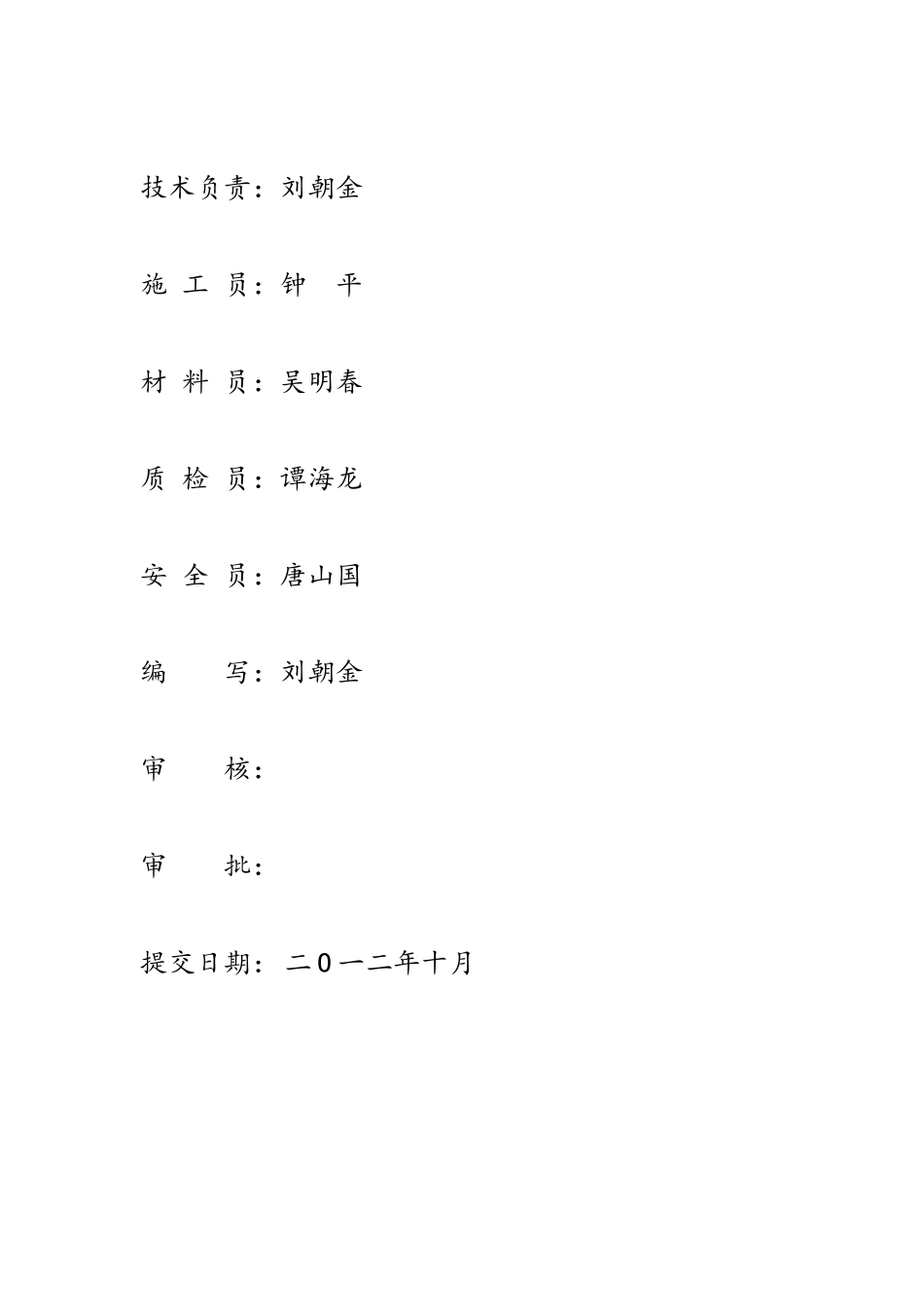

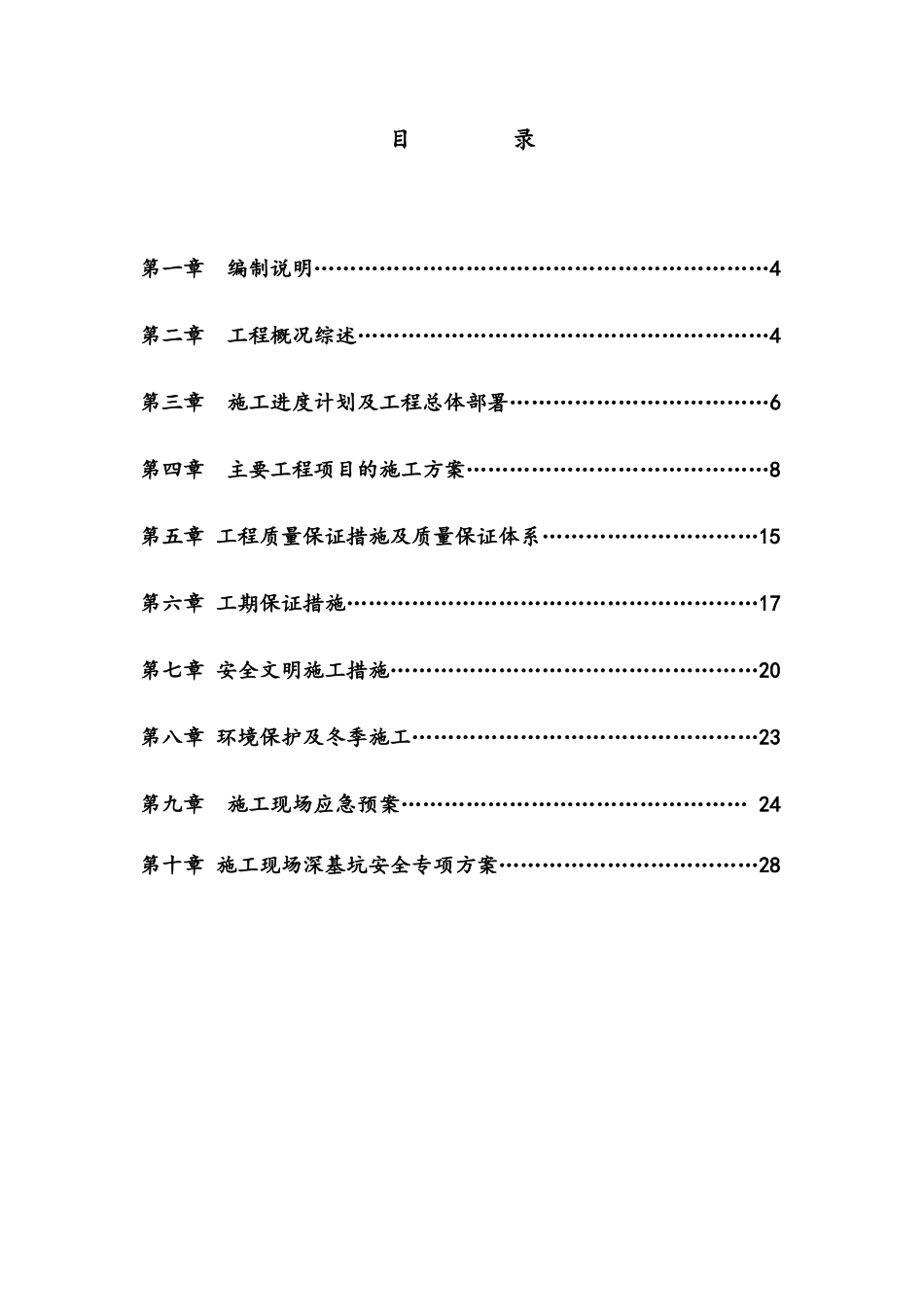

涡阳县金色佳苑基坑支护工程施工专项方案安徽岩土工程有限责任公司二O一二年十月项目经理:冯进技术负责:刘朝金施工员:钟平材料员:吴明春质检员:谭海龙安全员:唐山国编写:刘朝金审核:审批:提交日期:二O一二年十月目录第一章编制说明………………………………………………………4第二章工程概况综述…………………………………………………4第三章施工进度计划及工程总体部署………………………………6第四章主要工程项目的施工方案……………………………………8第五章工程质量保证措施及质量保证体系…………………………15第六章工期保证措施…………………………………………………17第七章安全文明施工措施……………………………………………20第八章环境保护及冬季施工…………………………………………23第九章施工现场应急预案…………………………………………24第十章施工现场深基坑安全专项方案………………………………28第一章编制说明(一)编制依据1、《涡阳县金色佳苑基坑支护设计图纸》2、《涡阳县金色佳苑岩土工程勘察报告》3、《建筑基坑支护技术规程》(JGJ120-99)4、《基坑土钉支护技术规范》(CECS96:97)5、《建筑地基处理技术规范》(GBJ79-2002)6、《锚杆喷射混凝土支护技术规范》(GB50086-2001)7、《硅酸盐水泥、普通硅酸盐水泥标准》(GB175-92)8、《建筑地基基础工程施工质量验收规范》(GB50202-2002)9、《工程测量规范》(GB50026-2007)10、《建筑工程施工质量验收统一标准》(GB50300-2001)11、《钢筋焊接及验收规程》(JGJ18-2003)12、本公司有关施工规程。(二)编制原则1、统筹组织,超前安排,网络控制,确保安全。2、科学合理安排施工工序,优化劳动组合,重点保证关键路线工序,确保工程施工进度。3、强化和细化质量安全管理措施,以确保优质工程和施工安全。第二章工程概况综述一、概况本支护工程场地位于涡阳县南部,紫光大道北侧。基坑开挖深度4.8米。在基坑北侧西段有一4层建筑,东侧南段有一7层建筑,均为天然基础。本基坑支护方案采用桩锚及土钉墙支护体系。该地下车库基坑支护工程由安徽岩土工程有限责任公司承包施工,开挖过程中,业主需委托有测绘资质的单位对基坑剖面及周边建筑物进行沉降和位移观测,并采取相应的保护措施。二、场地工程地质条件拟建场地周边南侧及西侧为市政道路,北侧及东侧分别由建筑物,根据岩土工程勘察报告,场内地层结构自上而下分为:①层素填土,厚度0.70~1.30m;②层粉质粘土,厚度13.20~4.0m;③层细砂,厚度13.6~16.4m。本基坑底坐落在③层细砂和②层粉质粘土上。三、工程设计和技术要求本工程土方工程由总包施工单位分段分层进行开挖,每层开挖结束后,及时进行土钉施工及钢筋网片的编制和喷射砼。(一)桩锚结构(1)1-1剖面:设计劲性桩25根,桩径400,桩长12m,桩芯放置1根22#工字钢,混凝土采用C25碎石注浆砼,桩顶用400*500钢筋砼冠梁连接。在冠梁下2m处设置预应力锚杆1排,长度为12m,钻孔施工锚杆孔,孔径150,放置锚杆钢筋后对孔内注浆,采用P.O42.5级纯水泥浆,水灰比0.40~0.45,注浆压力为0.4-0.6MPa,必要时进行二次注浆。锚杆钢筋采用1Φ22钢筋,再设置腰梁将锚杆连成一体,腰梁采用2[16槽钢。(2)3-3剖面:设计劲性桩39根,桩径400,桩长12m,桩芯放置1根22#工字钢,混凝土采用C25碎石注浆砼,桩顶用400*500钢筋砼冠梁连接。在冠梁下2m处设置预应力锚杆1排,长度为15m,锚杆钢筋采用1Φ22钢筋,再设置腰梁将锚杆连成一体,腰梁采用2[16槽钢。(二)锚管(土钉)(1)2-2剖面:放坡系数为1:1,共布设3排锚管,横向和竖向间距均为1.5m,锚管长度均为2.0m,采用Φ48*3钢管为土钉。每排土钉下方安放φ50PVC管作为泄水管,间距不大于3m,长度不小于0.5m。(2)4-4剖面:放坡系数为1:0.5,共布设3排锚管,横向和竖向间距均为1.5m,N1锚管长度均为5.0m,N2锚管长度均为4.0m,N3锚管长度均为3.0m,均采用Φ48*3钢管为土钉。每排土钉下方安放φ50PVC管作为泄水管,间距不大于3m,长度不小于0.5m。(三)喷射混凝土护面:1-1、2-2、3-3及4-4剖面:表层绑扎φ6.5@250×250钢...
