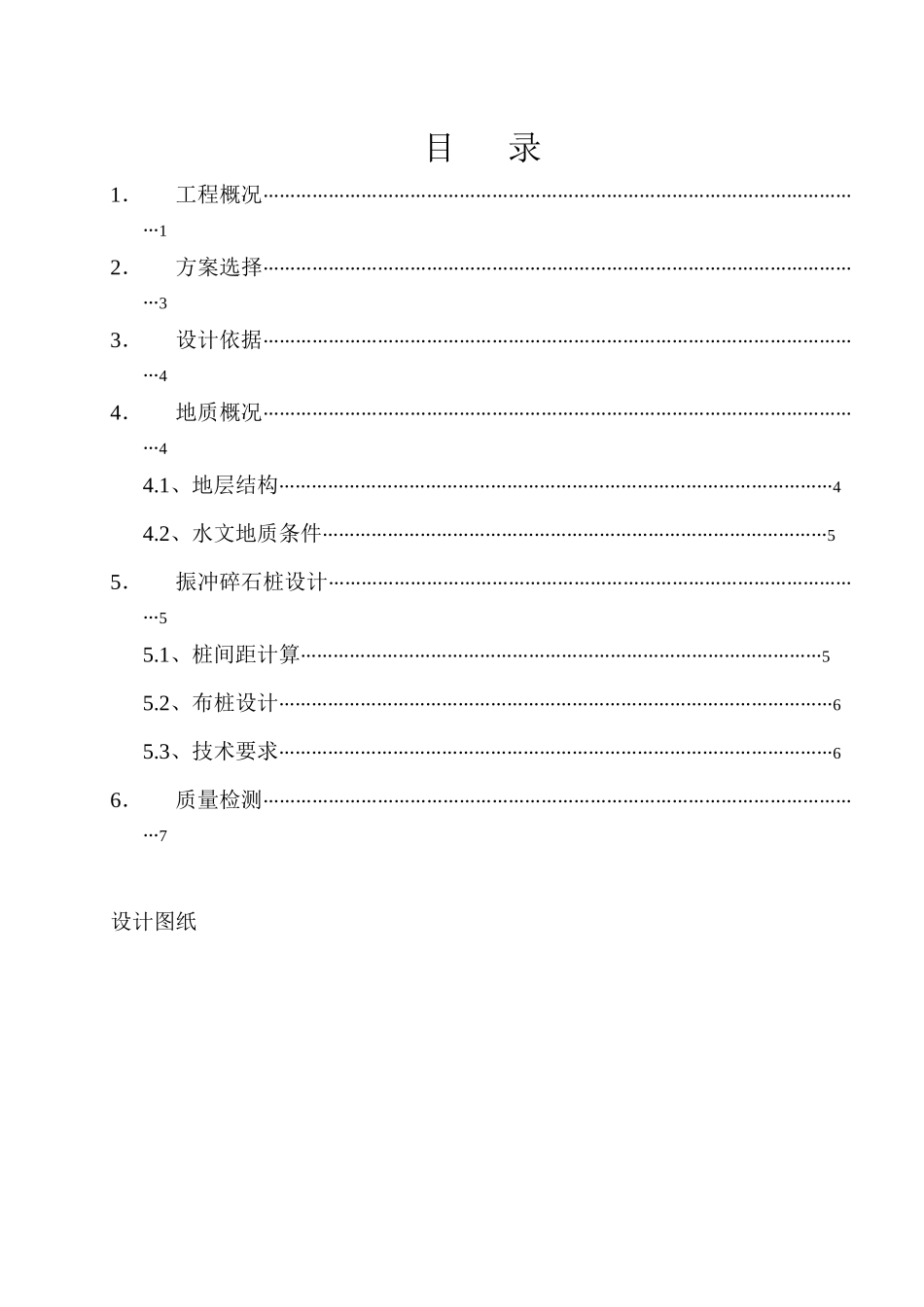

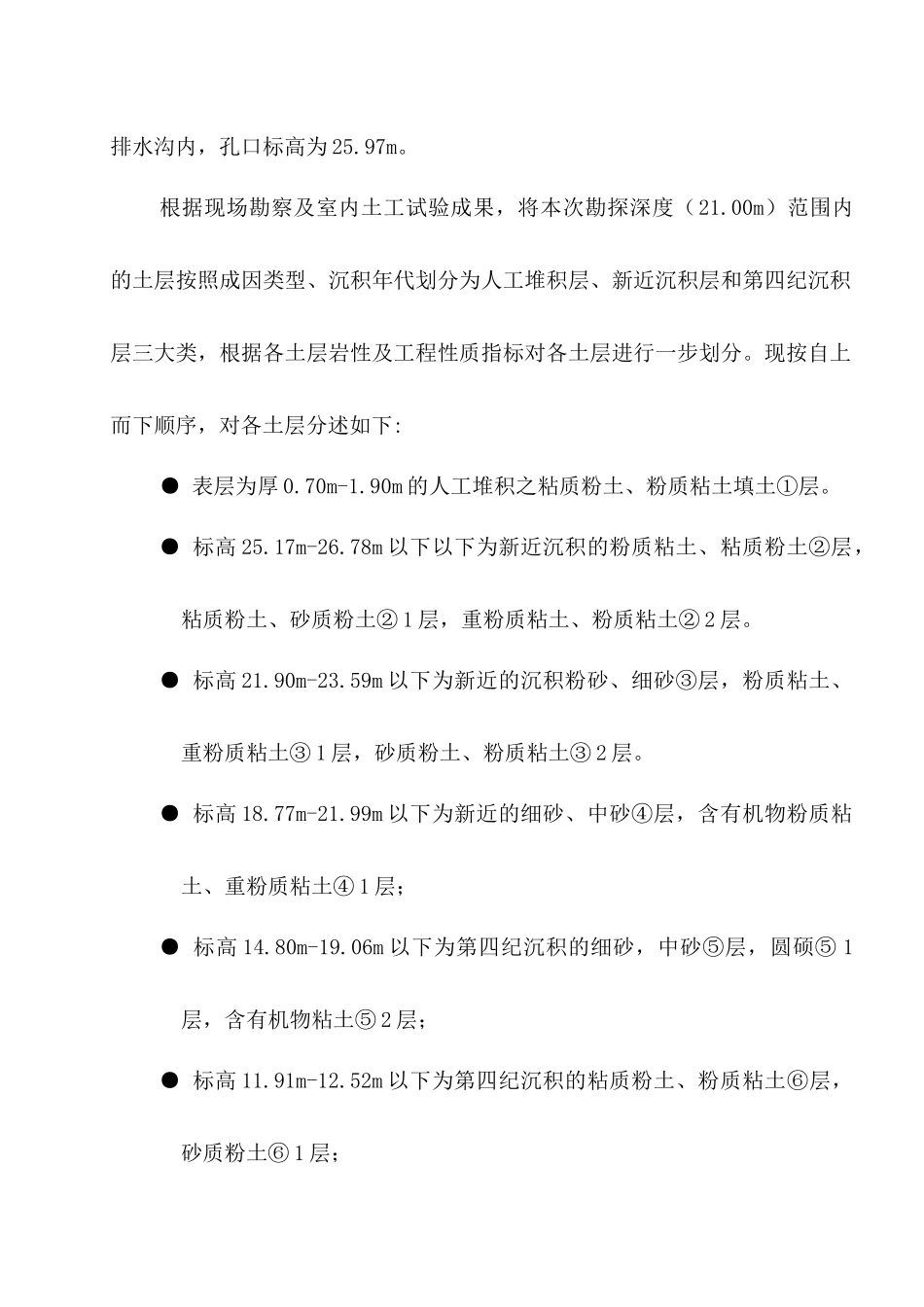

目录1．工程概况…………………………………………………………………………………………………12．方案选择…………………………………………………………………………………………………33．设计依据…………………………………………………………………………………………………44．地质概况…………………………………………………………………………………………………44.1、地层结构…………………………………………………………………………………………44.2、水文地质条件…………………………………………………………………………………55．振冲碎石桩设计………………………………………………………………………………………55.1、桩间距计算……………………………………………………………………………………55.2、布桩设计…………………………………………………………………………………………65.3、技术要求…………………………………………………………………………………………66．质量检测…………………………………………………………………………………………………7设计图纸北京韩一汽车饰件有限公司厂房振冲碎石桩设计及施工方案一、工程概况北京韩一汽车饰件有限公司厂房的建筑场地位于顺义区仁和镇河南村。受北京韩一汽车饰件有限公司委托，北京京岩工程有限公司承担了本工程建筑场地的岩土工程勘察工作。本工程由北京市工业设计研究院负责设计工作。本工程由地上3层框架结构的办公楼和1层框架结构的主厂房（跨度为36×3+24×1）及地上1层混和结构的变电所、空压站、锅炉房、消防泵房及门卫组成，上述各建筑物均无地下室。基础深度拟为2.00m，目前本工程的室内地坪标高（±0.00标高）尚未确定。拟建场区位于潮白河西岸、高河漫滩内，历史上曾是潮河故道，现状地形基本平坦，场内西部有一条南北向的排水沟，宽约7.00m，沟深约1.5m左右。勘察期间，勘探钻孔孔口处相对面标高一般为27.10m—27.57m，唯2#孔位于排水沟内，孔口标高为25.97m。根据现场勘察及室内土工试验成果，将本次勘探深度（21.00m）范围内的土层按照成因类型、沉积年代划分为人工堆积层、新近沉积层和第四纪沉积层三大类，根据各土层岩性及工程性质指标对各土层进行一步划分。现按自上而下顺序，对各土层分述如下:●表层为厚0.70m-1.90m的人工堆积之粘质粉土、粉质粘土填土①层。●标高25.17m-26.78m以下以下为新近沉积的粉质粘土、粘质粉土②层，粘质粉土、砂质粉土②1层，重粉质粘土、粉质粘土②2层。●标高21.90m-23.59m以下为新近的沉积粉砂、细砂③层，粉质粘土、重粉质粘土③1层，砂质粉土、粉质粘土③2层。●标高18.77m-21.99m以下为新近的细砂、中砂④层，含有机物粉质粘土、重粉质粘土④1层；●标高14.80m-19.06m以下为第四纪沉积的细砂，中砂⑤层，圆硕⑤1层，含有机物粘土⑤2层；●标高11.91m-12.52m以下为第四纪沉积的粘质粉土、粉质粘土⑥层，砂质粉土⑥1层；●标高7.86m-10.81m以下为第四纪沉积的细砂、粉砂⑦层。设计要求地基承载力特征值不小于180kPa。据北京京岩工程有限公司《北京韩一汽车饰件有限公司厂房岩土工程勘察报告》拟建场区新近沉积的粉质粘土、粘质粉土②层中的粘质粉土、砂质粉土②1层，粉砂、细砂③层，砂质粉土、粉质粘土③2层，细砂、中砂④层为可液化土层，经计算单孔的液化指数（ILE）为8.1-16.8(平均值为12.90)，液化等级为中等-严重，液化深度一般为9.00m-11.00m，局部为11.50m-12.00m。需进行地基处理。以提高地基承载力并消除基底下粉土和砂土的液化。（上述根据北京韩一汽车饰件有限公司厂房岩土工程勘察报告）二、方案选择考虑场地地质条件、施工工艺，按北京京岩工程有限公司《岩土工程勘察报告》所提建议及北京市工业设计研究院的技术要求，本工程采用振冲碎石桩来提高地基承载力并消除液化。要求处理后：1.复合地基承载力标准值fka大于等于180kPa；2.消除粉质粘土、粘质粉土②层中的粘质粉土、砂质粉土②1层，粉砂、细砂③层，砂质粉土、粉质粘土③2层，细砂、中砂④层等基底下粉土和砂土的液化。振冲碎石桩施工标准相同，因此对相对软弱...
