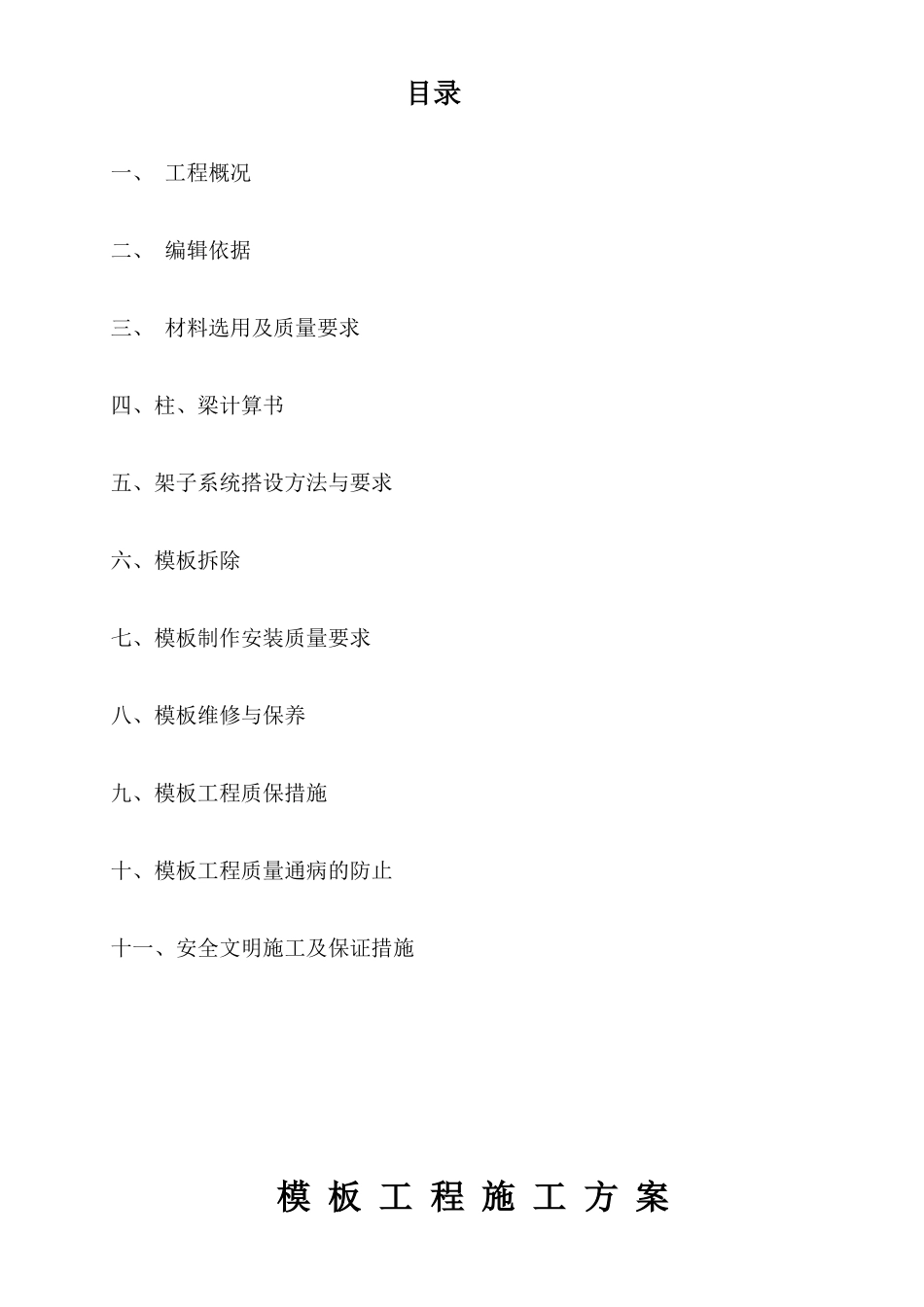

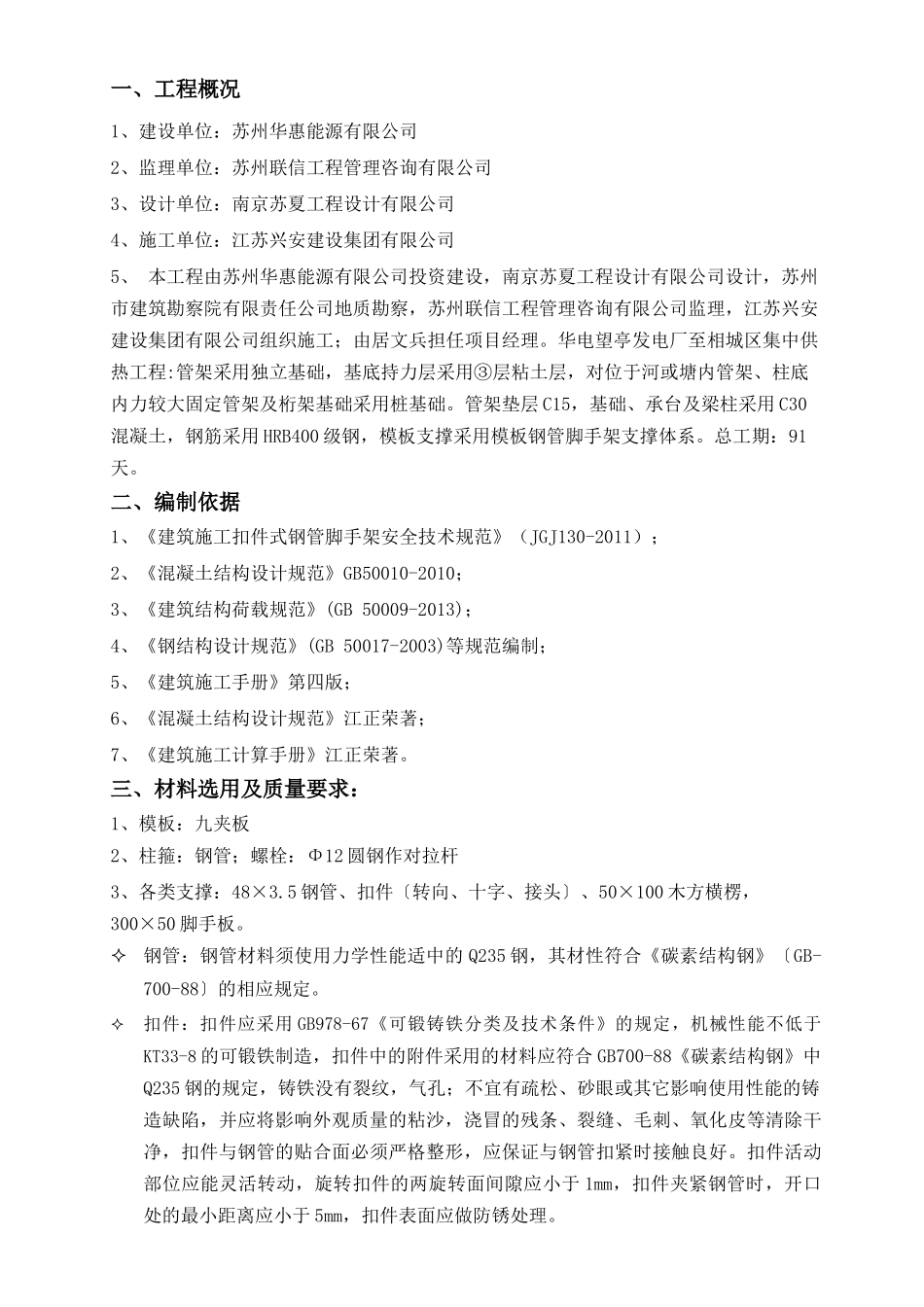

目录一、工程概况二、编辑依据三、材料选用及质量要求四、柱、梁计算书五、架子系统搭设方法与要求六、模板拆除七、模板制作安装质量要求八、模板维修与保养九、模板工程质保措施十、模板工程质量通病的防止十一、安全文明施工及保证措施模板工程施工方案一、工程概况1、建设单位：苏州华惠能源有限公司2、监理单位：苏州联信工程管理咨询有限公司3、设计单位：南京苏夏工程设计有限公司4、施工单位：江苏兴安建设集团有限公司5、本工程由苏州华惠能源有限公司投资建设，南京苏夏工程设计有限公司设计，苏州市建筑勘察院有限责任公司地质勘察，苏州联信工程管理咨询有限公司监理，江苏兴安建设集团有限公司组织施工；由居文兵担任项目经理。华电望亭发电厂至相城区集中供热工程:管架采用独立基础，基底持力层采用③层粘土层，对位于河或塘内管架、柱底内力较大固定管架及桁架基础采用桩基础。管架垫层C15，基础、承台及梁柱采用C30混凝土，钢筋采用HRB400级钢，模板支撑采用模板钢管脚手架支撑体系。总工期：91天。二、编制依据1、《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）；2、《混凝土结构设计规范》GB50010-2010；3、《建筑结构荷载规范》(GB50009-2013)；4、《钢结构设计规范》(GB50017-2003)等规范编制；5、《建筑施工手册》第四版；6、《混凝土结构设计规范》江正荣著；7、《建筑施工计算手册》江正荣著。三、材料选用及质量要求：1、模板：九夹板2、柱箍：钢管；螺栓：Φ12圆钢作对拉杆3、各类支撑：48×3.5钢管、扣件〔转向、十字、接头〕、50×100木方横楞，300×50脚手板。钢管：钢管材料须使用力学性能适中的Q235钢，其材性符合《碳素结构钢》〔GB-700-88〕的相应规定。扣件：扣件应采用GB978-67《可锻铸铁分类及技术条件》的规定，机械性能不低于KT33-8的可锻铁制造，扣件中的附件采用的材料应符合GB700-88《碳素结构钢》中Q235钢的规定，铸铁没有裂纹，气孔；不宜有疏松、砂眼或其它影响使用性能的铸造缺陷，并应将影响外观质量的粘沙，浇冒的残条、裂缝、毛刺、氧化皮等清除干净，扣件与钢管的贴合面必须严格整形，应保证与钢管扣紧时接触良好。扣件活动部位应能灵活转动，旋转扣件的两旋转面间隙应小于1mm，扣件夹紧钢管时，开口处的最小距离应小于5mm，扣件表面应做防锈处理。九夹板：九夹板必须质地坚硬、表面平整、无腐朽、无翘曲；含水率低于25%，满足《钢筋混凝土结构施工验收规范》关于模板质量的要求。4、搭设方法管架支撑脚手架搭设层高从2.3m～9.7m，柱宽从400*400～1200*450mm，梁高从400*400～600*800mm。因此支撑搭设采用φ48*3.5mm的钢管及配套扣件搭设，搭设支撑架及梁柱模板具体见后计算书。架子搭设时立杆井字布置，立杆间距控制在700~900mm以内，紧靠柱部位立杆与模板之间的距离控制在500mm左右。立杆的高度应高出管架设计标高1.2m，从而上部搭设栏杆确保施工平台安全。立杆高度不够可用扣件接长。水平杆按东西和南北向双向布置。水平杆的间距不大于1500mm。同一道水平杆高差控制在50mm以内。最上一道水平杆应满足梁底模的铺设高度。同时梁下的底模部位的水平杆作适当加密。顶端水平杆下增设一十字扣件进行加固，以防塌落。水平杆的设置还应考虑柱模支撑和固定，部分水平杆可兼作支撑杆。用作支撑的２根交叉连杆，上下各一道。断面较大的框架梁下除双排立杆外，可增设斜撑，分流施工荷载。5、柱模柱子模板支垫方木肋间距为217mm，钢管箍夹固。钢管箍沿柱子高度每600设一道。截面积≥800的柱各拉二根φ12螺杆，螺杆上下间距为500，防止柱子胀模；为防止柱子模板根部在浇筑混凝土时移位、胀模，在柱脚周围的混凝土承台上插置钢筋头，作为柱脚模板支垫的固定锚点。柱子模板支撑时在承台底部施工缝处应用清水冲洗扫把打扫施工缝确保无杂物，方可封模。6、梁模板全部梁模系统包括底模、侧模均采用木模，提前配制现场组拼。梁模支撑系统采用钢管、扣件搭设脚手架支架。搭设脚手架时，离开梁边线150mm，立杆间距视梁断面尺寸而定，一般控制在600-800mm之间。深梁模板：对于梁高大于700mm的深梁，需特殊加固...
