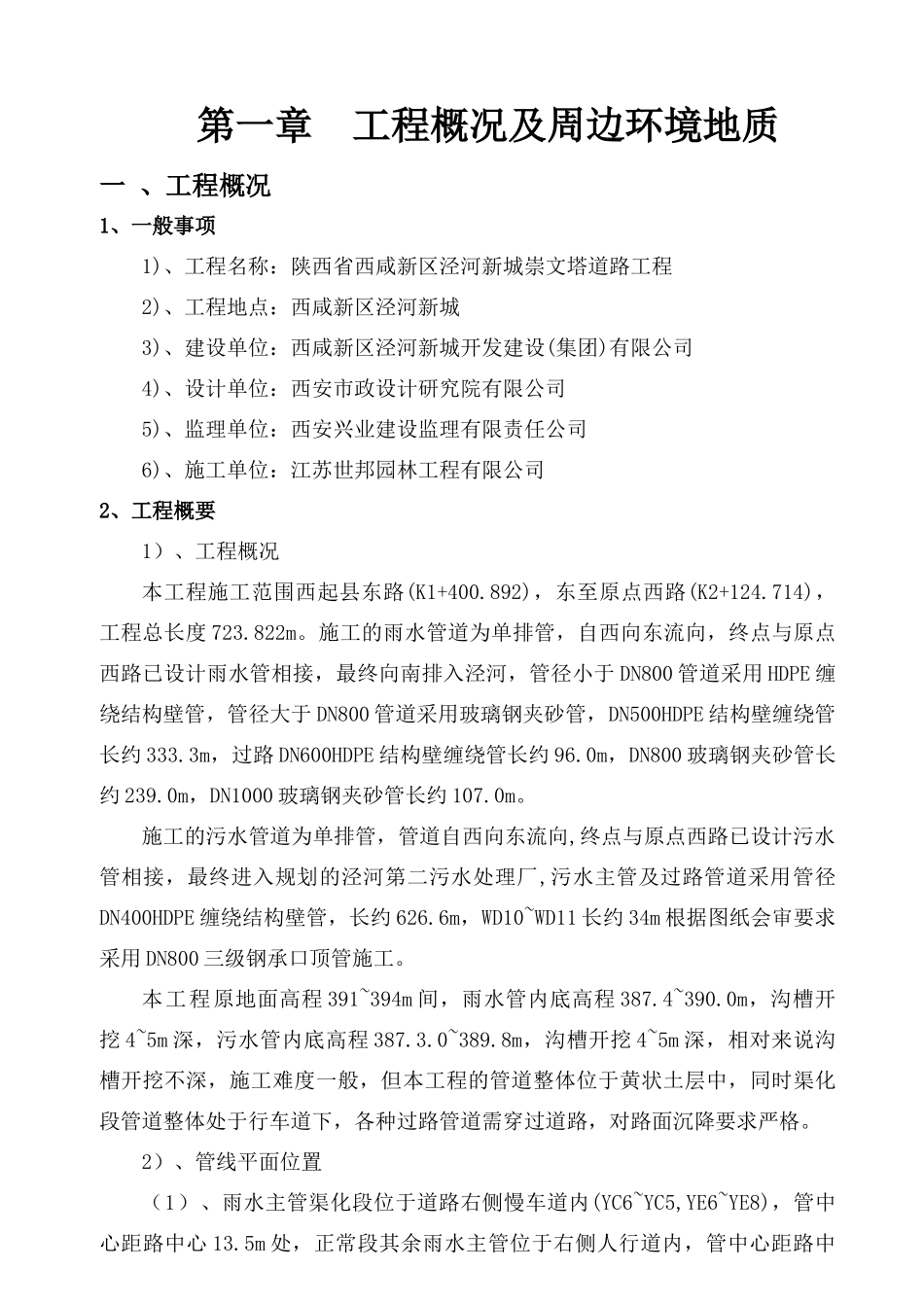

陕西省西咸新区泾河新城崇文塔西路道路工程雨、污水管道及过路支管施工方案江苏世邦园林工程有限公司崇文塔西路市政工程项目部第一章工程概况及周边环境地质一、工程概况1、一般事项1)、工程名称：陕西省西咸新区泾河新城崇文塔道路工程2)、工程地点：西咸新区泾河新城3)、建设单位：西咸新区泾河新城开发建设(集团)有限公司4)、设计单位：西安市政设计研究院有限公司5)、监理单位：西安兴业建设监理有限责任公司6)、施工单位：江苏世邦园林工程有限公司2、工程概要1）、工程概况本工程施工范围西起县东路(K1+400.892)，东至原点西路(K2+124.714)，工程总长度723.822m。施工的雨水管道为单排管，自西向东流向，终点与原点西路已设计雨水管相接，最终向南排入泾河，管径小于DN800管道采用HDPE缠绕结构壁管，管径大于DN800管道采用玻璃钢夹砂管，DN500HDPE结构壁缠绕管长约333.3m，过路DN600HDPE结构壁缠绕管长约96.0m，DN800玻璃钢夹砂管长约239.0m，DN1000玻璃钢夹砂管长约107.0m。施工的污水管道为单排管，管道自西向东流向,终点与原点西路已设计污水管相接，最终进入规划的泾河第二污水处理厂,污水主管及过路管道采用管径DN400HDPE缠绕结构壁管，长约626.6m，WD10~WD11长约34m根据图纸会审要求采用DN800三级钢承口顶管施工。本工程原地面高程391~394m间，雨水管内底高程387.4~390.0m，沟槽开挖4~5m深，污水管内底高程387.3.0~389.8m，沟槽开挖4~5m深，相对来说沟槽开挖不深，施工难度一般，但本工程的管道整体位于黄状土层中，同时渠化段管道整体处于行车道下，各种过路管道需穿过道路，对路面沉降要求严格。2）、管线平面位置（1）、雨水主管渠化段位于道路右侧慢车道内(YC6~YC5,YE6~YE8)，管中心距路中心13.5m处，正常段其余雨水主管位于右侧人行道内，管中心距路中心10.5m处。YC6~YC5,YD1~YD3,YD5~YE3采用管径DN500HDPE缠绕结构壁管(环刚度为SN8)，热熔焊接接口，长约333.3m，YD3~YD5,YE3~YE6采用管径DN800玻璃钢夹砂管,长约239.0m(环刚度为8000KN/m2)，承插式双胶圈接口，YE6~YE8采用管径DN1000玻璃钢夹砂管,长约107.0m(环刚度为8000KN/m2)，承插式双胶圈接口。过路管道管径DN600HDPE缠绕结构壁管(环刚度为SN8)，热熔焊接接口，长约96.0m。（2）、污水主管渠化段位于道路左侧慢车道内(WC1~WC2,WD8~WD10)，管中心距路中心13.5m处，正常段其余污水主管位于左侧人行道内，管中心距路中心10.5m处。WC1~WC8,WD1~WD10采用管径DN400HDPE缠绕结构壁管，长约626.6m，WD10~WD11段因原点西路沥青面层已施工完成，根据图纸会审要求，经设计院、甲方、监理单位同意采用DN800三级钢承口顶管施工，F型接口，长度约34.0m。（3）、雨、污水过路支管雨水过路管采用DN600HDPE结构壁缠绕管(SN8)，计3道，热熔焊接接口，长约96.0m。污水过路管采用DN400HDPE结构壁缠绕管(SN8)，合计5道过路支管，热熔焊接接口，长约162.0m。（4）、检查井形式①、YC5~YC6,YD1~YD2,YE1~YE2采用￠1000圆形砖砌排水检查井(盖板式），选用标准图集04S531-5/9,合计6座。YD3~YD5，YE3~YE8采用￠1500圆形砖砌排水检查井(盖板式），选用标准图集04S531-5/12,合计9座。雨水过路预埋支管管口暂时用M10水泥砂浆砌M10砖封堵。②、WC1-WC8,WD1-WD9采用￠1000圆形砖砌排水检查井(盖板式），选用标准图集04S531-5/9,合计17座。WD10采用￠1500圆形砖砌排水检查井(盖板式），选用标准图集04S531-5/9,合计1座。污水过路预埋支管管口暂时用M10水泥砂浆砌M10砖封堵。二、周边环境分布情况1、环境分布情况本工程道路地形总体走向为西高东低，东西高差约3m，南北方向较为平坦。红线范围大部分位于农田内，沿线附近有少量坟地拆迁，局部低洼，无沟塘，场地地形较为平坦，周围建筑物离作业区较远，施工对周边建（构）筑物基本无影响。因本工程为新建工程，沟槽开挖施工时全封闭施工。2、场地气候情况本地区位于北半球暖温带，受季风控制，四季分明，本地区无永久性冻土，季节最大冻深小于60cm。3、管道基础及地下水处理根据设计图纸要求，本次施工的雨、污水及过路管道如沟槽开挖底低于地下水以上管位段，管道基础下再采用300mm厚3:7灰土进...
