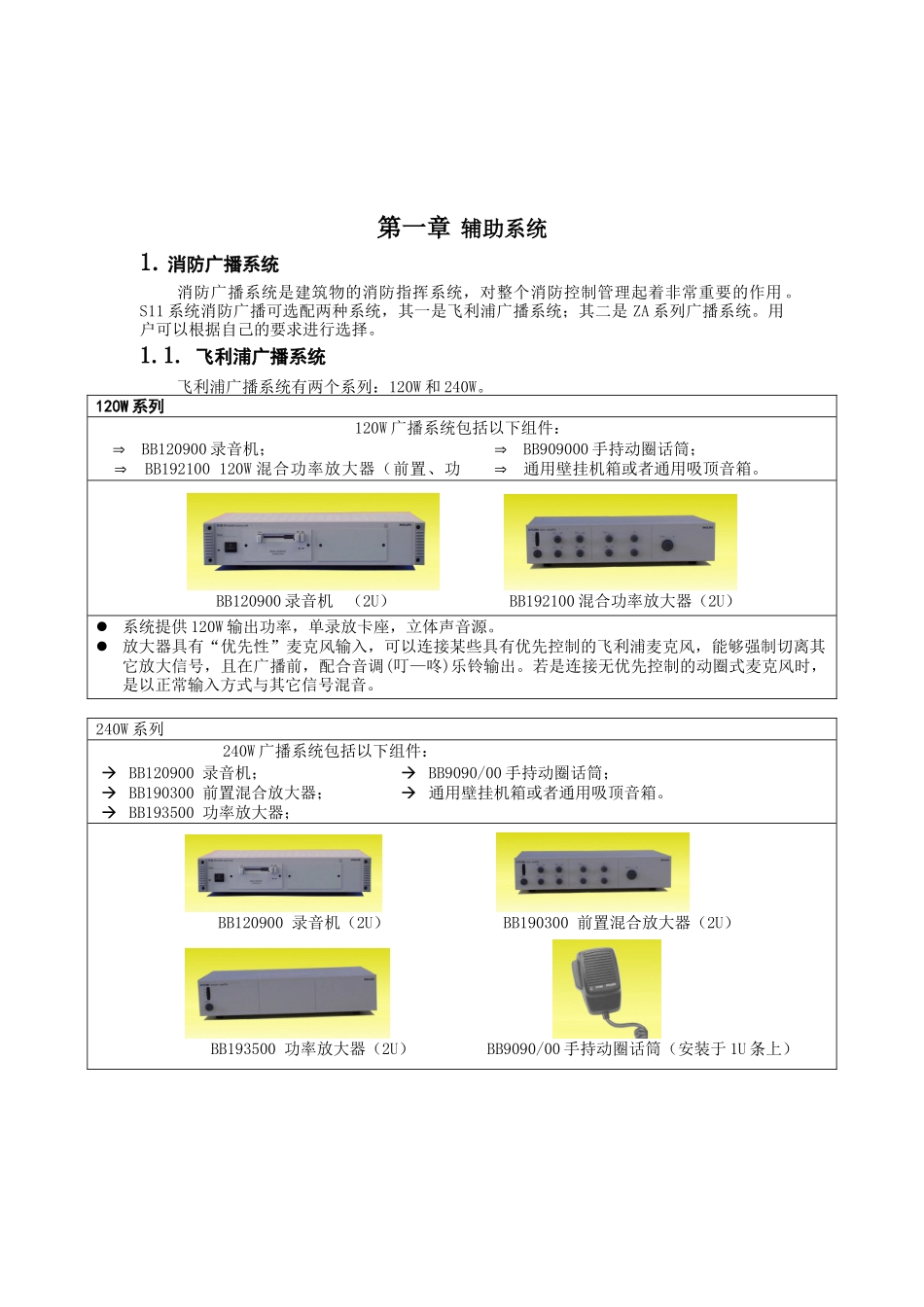

第一章辅助系统1.消防广播系统消防广播系统是建筑物的消防指挥系统,对整个消防控制管理起着非常重要的作用。S11系统消防广播可选配两种系统,其一是飞利浦广播系统;其二是ZA系列广播系统。用户可以根据自己的要求进行选择。1.1.飞利浦广播系统飞利浦广播系统有两个系列:120W和240W。120W系列120W广播系统包括以下组件:BB120900录音机;BB192100120W混合功率放大器(前置、功放);BB909000手持动圈话筒;通用壁挂机箱或者通用吸顶音箱。BB120900录音机(2U)BB192100混合功率放大器(2U)系统提供120W输出功率,单录放卡座,立体声音源。放大器具有“优先性”麦克风输入,可以连接某些具有优先控制的飞利浦麦克风,能够强制切离其它放大信号,且在广播前,配合音调(叮—咚)乐铃输出。若是连接无优先控制的动圈式麦克风时,是以正常输入方式与其它信号混音。240W系列240W广播系统包括以下组件:BB120900录音机;BB190300前置混合放大器;BB193500功率放大器;BB9090/00手持动圈话筒;通用壁挂机箱或者通用吸顶音箱。BB120900录音机(2U)BB190300前置混合放大器(2U)BB193500功率放大器(2U)BB9090/00手持动圈话筒(安装于1U条上)系统提供240W输出功率,立体声音源。放大器具有“优先性”麦克风输入,可以连接某些具有优先控制的飞利浦麦克风,能够强制切离其它放大信号,且在广播前,配合音调(叮—咚)乐铃输出。若是连接无优先控制的动圈式麦克风时,是以正常输入方式与其它信号混音。根椐工程需要,可配多个功率放大器,配置更灵活。根据所提供的电源的不同而选用不同的变压器的接头。飞利浦广播系统接于100V与COM两个端子即可。1.2.ZA系列广播录放系统ZA系列广播录放系统也有两个系列:150W和250W。150W系列150W广播系统包括以下组件:ZA2721A广播录放盘;ZA2731功率放大器;普通市售麦克风;通用壁挂音箱ZA2725或者通用吸顶音箱ZA2724。ZA2721A广播录放盘(2U)ZA2731功率放大器(3U)ZA2721广播录放盘为事故广播系统的配套产品之一,它是火警事故广播系统的音源。发生火灾时,它与定压输出音频功率放大器、音箱、广播设备控制组成事故广播系统,完成电子语音、外线输入、话筒、录音机四种播音方式下的事故广播,并能自动将话筒和外线输入的播音信号进行录音。本系统还可实现正常广播和事故广播的自动切换。本设备具有四种播音方式:外线播音:符合本设备线路1输入条件的线路信号通过此播音方式接入事故广播系统。操作“外线”按键即进入外线播音。话筒播音:值班人员可通过话筒实现事故广播系统的广播。操作“话筒”按键即进入话筒播音。放音播音:可将录制好的磁带通过本设备的放音机向现场广播。操作“放音”按键即进入放音播音。电子语音播音:将事先录制好的电子语音向现场广播。操作“电子语音”按键即进入电子语音播音。本设备的电子录音机可对话筒播音和外线播音方式的广播自动录音。本设备的启动分自动控制和紧急手动控制两种:自动控制:消防联动控制系统可通过本设备C线(联动控制)自动启动本设备,实现火灾自动播音。C线输入+24V启动本设备。自动控制启动时,本设备自动进行电子语音播音。紧急时,值班人员可通过按下红色紧急启动控制键实现手动启动本设备进行播音。本设备设有0.25W监听喇叭,可监听任何方式下的播音。本设备可实现正常广播与事故广播的切换功能。正常广播时,只要开启功率放大器就可实现正常广播。事故广播时,本设备自动将正常广播的线路2切换成事故广播下的四种播音方式,同时可联动功率放大器电源。本设备需采用动圈式话筒。220V供电,交流断电时不能工作。250W系列250W广播系统包括以下组件:ZA2721广播录放盘;ZA2732功率放大器;普通市售麦克风;通用壁挂音箱ZA2725或者通用吸顶音箱ZA2724。250W系列除输出功率为250W外功能与150W系列完全相同。没有DC24V供电,交流断电时不能工作,。1.3.音箱ZA系列广播系统标准音箱有两种:ZA2724A吸顶音箱和ZA2725A壁挂音箱。如果客户有特殊要求,可按非标定货。ZA2724A吸顶音箱额定输入电压100V/120V额定...
