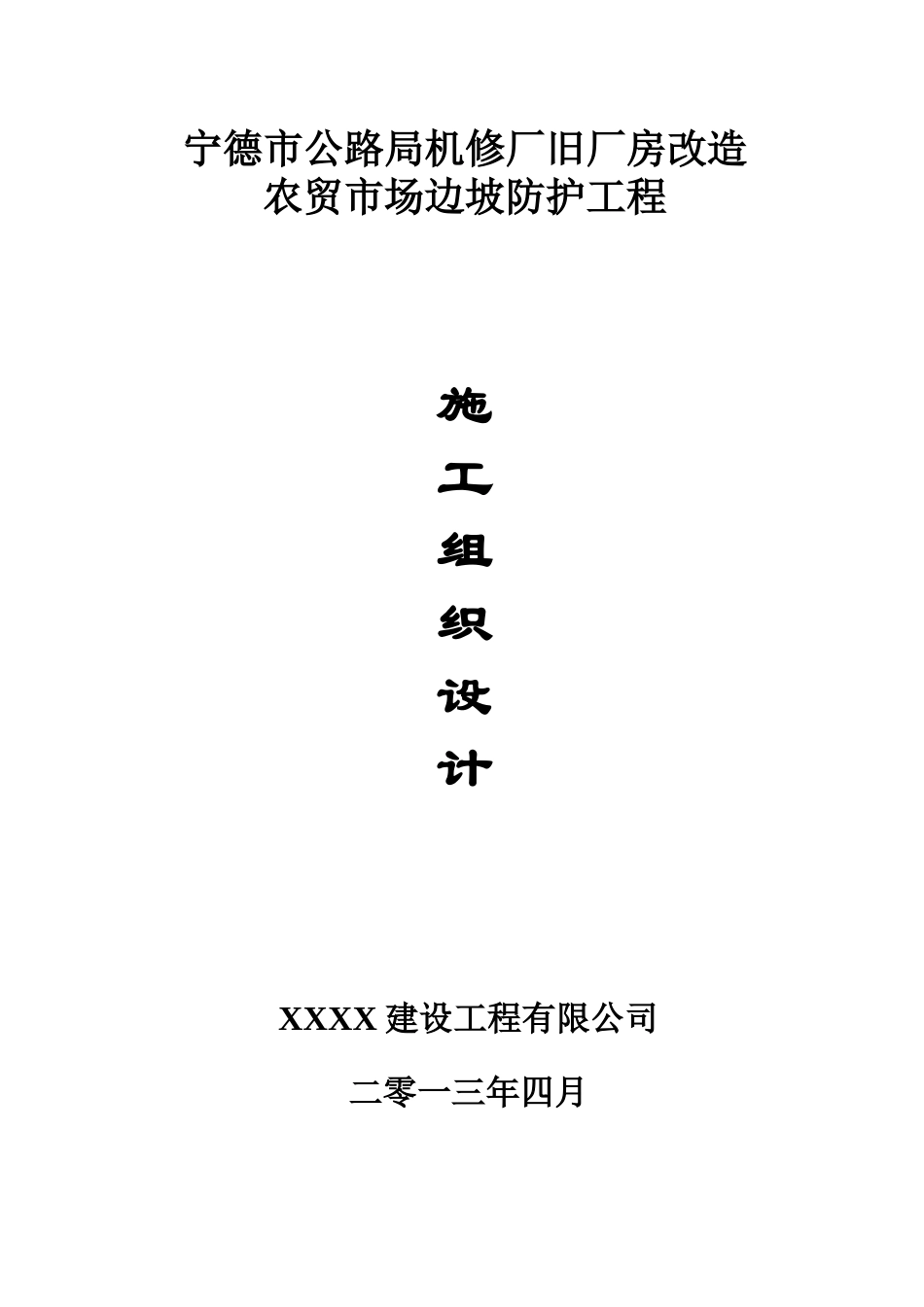

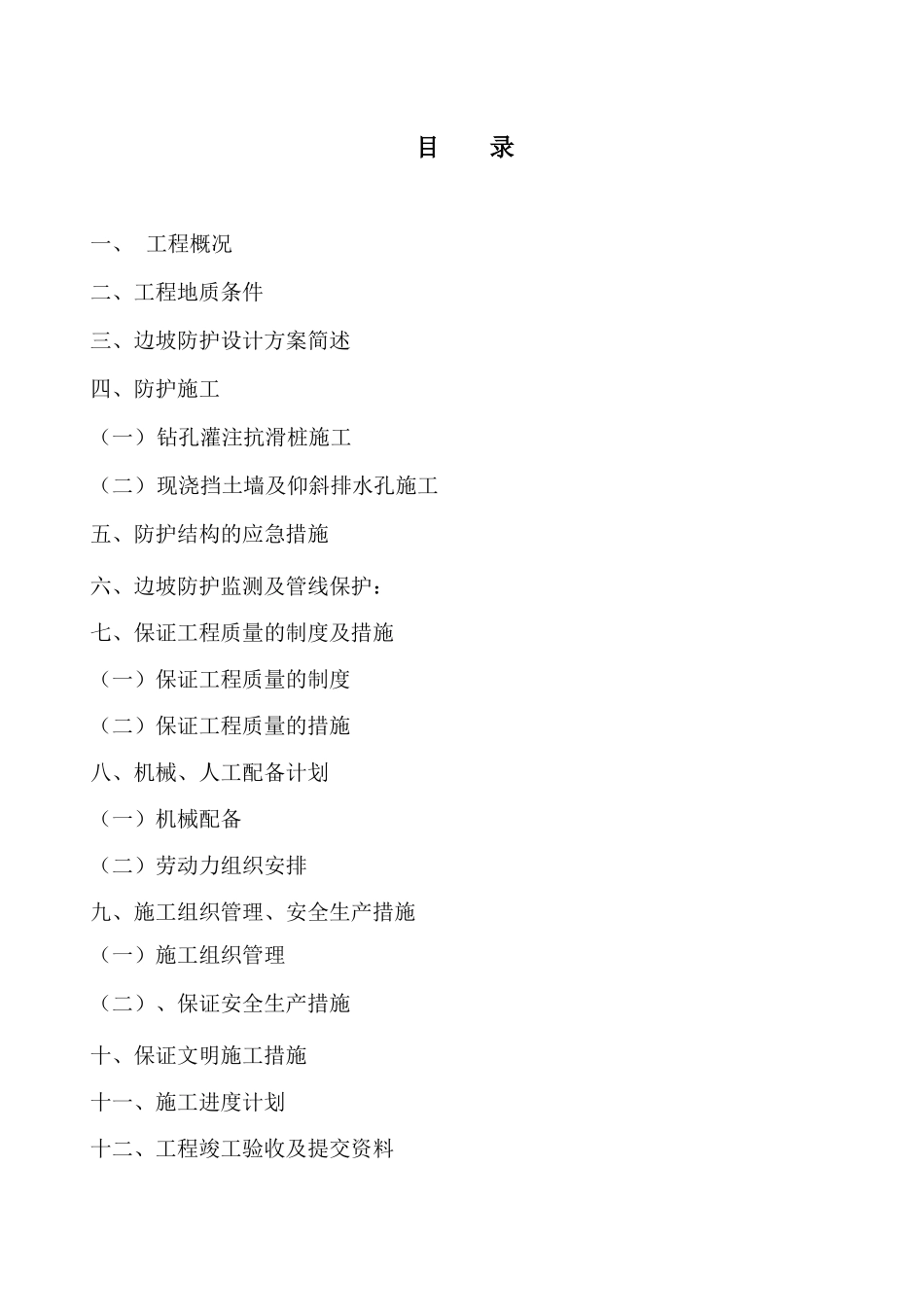

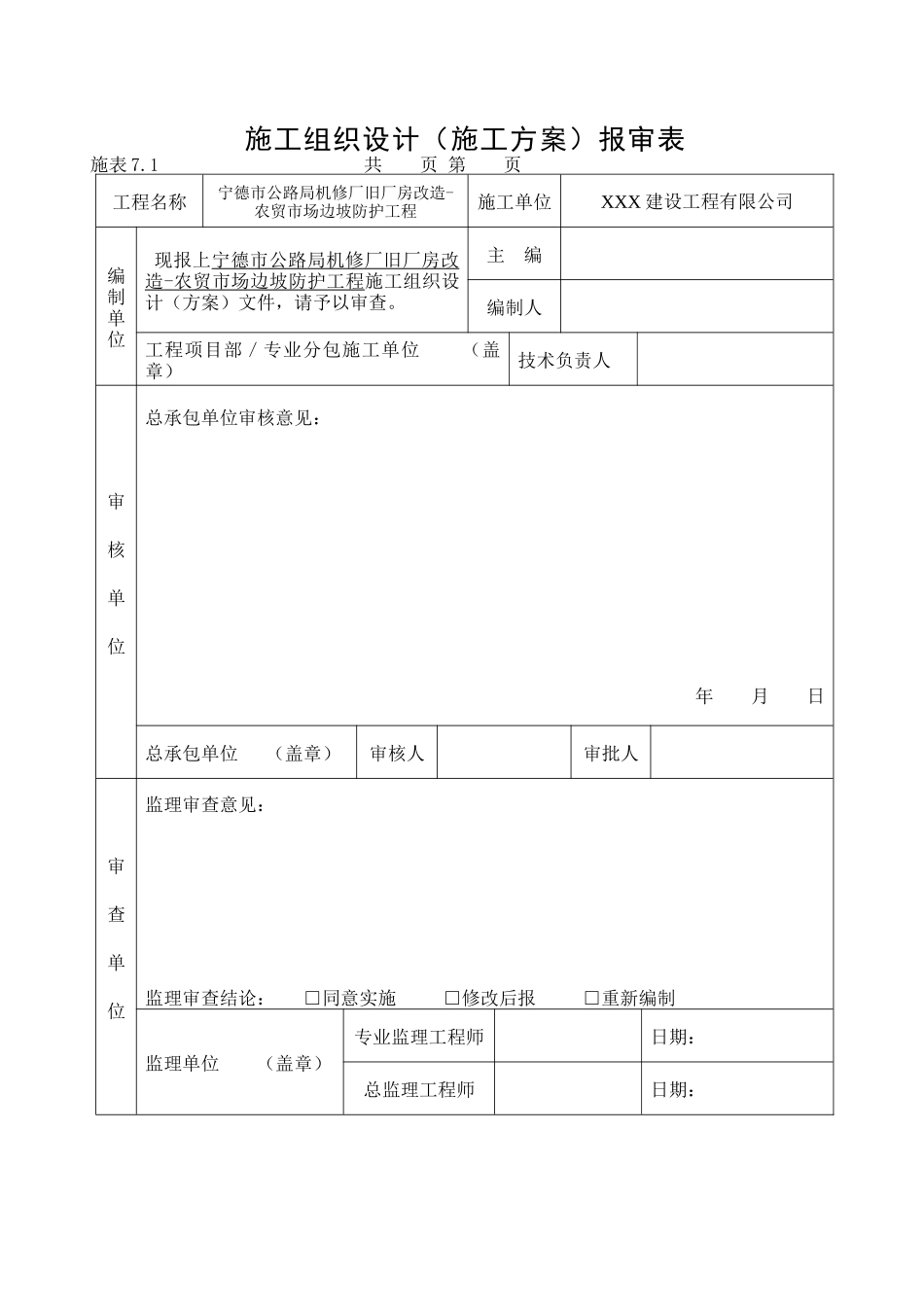

宁德市公路局机修厂旧厂房改造农贸市场边坡防护工程施工组织设计XXXX建设工程有限公司二零一三年四月施工组织设计(施工方案)报审表施表7.1共页第页工程名称宁德市公路局机修厂旧厂房改造-农贸市场边坡防护工程施工单位XXX建设工程有限公司编制单位现报上宁德市公路局机修厂旧厂房改造-农贸市场边坡防护工程施工组织设计(方案)文件,请予以审查。主编编制人工程项目部/专业分包施工单位(盖章)技术负责人审核单位总承包单位审核意见:年月日总承包单位(盖章)审核人审批人审查单位监理审查意见:监理审查结论:□同意实施□修改后报□重新编制监理单位(盖章)专业监理工程师日期:总监理工程师日期:目录一、工程概况二、工程地质条件三、边坡防护设计方案简述四、防护施工(一)钻孔灌注抗滑桩施工(二)现浇挡土墙及仰斜排水孔施工五、防护结构的应急措施六、边坡防护监测及管线保护:七、保证工程质量的制度及措施(一)保证工程质量的制度(二)保证工程质量的措施八、机械、人工配备计划(一)机械配备(二)劳动力组织安排九、施工组织管理、安全生产措施(一)施工组织管理(二)、保证安全生产措施十、保证文明施工措施十一、施工进度计划十二、工程竣工验收及提交资料一、工程概况本工程位于福建省宁德市公路局地块内,为宁德市公路局机修厂旧厂房改造-农贸市场综合楼以南边坡防护工程,城北路以东,市公路应急中心以西,建设用地面积7236平方米,总建筑面积为12389.49平方米,其中,市场(商业)建筑面积7598.94平方米,办公建筑面积4439.25平方米,设备用房建筑面积93.6平方米,屋面面积257.7平方米。现场边坡防护坡顶部分区域砖混结构民房。本次抗滑桩共施工10根,取悬臂长度6-7米,嵌固岩层为基本为全风化花岗岩层,桩身砼强度等级为C30,施工时,桩配筋及构造应按照设计图纸施工。二、工程地质条件简表地质概况:拟建场地位于宁德市公路局地块区域内,地貌形态为详见福建省第四地质大队勘察的地质报告。本场区填土主要为素填土,自地表标高45.0m处深度范围内所揭露的土层,主要由素填土、粉质粘土、残积粘性土、全风化花岗岩等土层组成。具有成层分布的特点。根据勘察单位提供的勘察报告,本基地的土层可分5层,其中第①、⑤层又根据土性变化分为若干层,各土层的土性特征详见《地层特性表》。周边环境:本工程位于城北路以东,主要在农贸市场综合楼以南,距离已建六层的农贸市场综合楼最近点为9.6米,护坡外侧为拟建水泥路面,背侧靠原有挡土墙,周边无高层建筑分布,对地表边坡开挖和边坡稳定有利。三、边坡防护方案简述根据本工程特殊情况,边坡防护采用抗滑桩加现浇墙面板优化组合;边坡边采用钻孔灌注桩——钢筋砼挡土墙复合防护;边坡周边无存在暗浜,施工方面从西至东方向钻孔灌注桩,地面坡底钻孔施工后先用加钢支撑背靠挡土墙内层,以防止边坡失稳。并且抗滑桩顶锚入钢筋承台面组成整体式防护结构。设计施工主要技术要求及验收规范◇《建筑地基基础工程施工质量验收规范》(GB50202-2002)◇《混凝土结构设计规范》(GB50007—2002)◇《钻孔灌注桩施工规程》(DG/TJ08-202-2007)◇《混凝土结构工程施工质量验收规范》(GB50204—2002)◇《建筑地基处理技术规范》(JGJ79-2002)◇《钢结构设计规范》(GB50017—2003)◇《钢结构工程施工质量验收规范》(GB50205-2001)◇《建筑钢结构焊接技术规程》(JGJ81-91)◇《钢筋焊接及验收规程》(JGJ018-2003)◇《建筑桩基技术规范》(JGJ120-99)◇《地基基础设计规范》(DGJ08-11-1999)◇《建筑工程施工质量验收统一标准》(GB50300-2001)◇《建设工程施工现场管理规定》。◇其它有关规范及规程。四、防护施工(一)钻孔灌注桩施工1、设计施工参数,工作量及技术、规范要求设计施工参数根据宁德市建筑设计研究院提供的图纸要求,本工程设计施工参数如下:本工程防护钻孔灌注桩只用一种类型,采用桩径Φ1200钻孔灌注桩,桩身混凝土强度等级为水下C30。2、具体钻孔桩型号(1)钻孔桩编号为:KhZ1、KhZ2、KhZ3、KhZ4、KhZ5、KhZ6、KhZ7、KhZ18、KhZ9、KhZ10,抗滑桩配筋情况:主筋Φ36@28,架立筋Φ20@...
