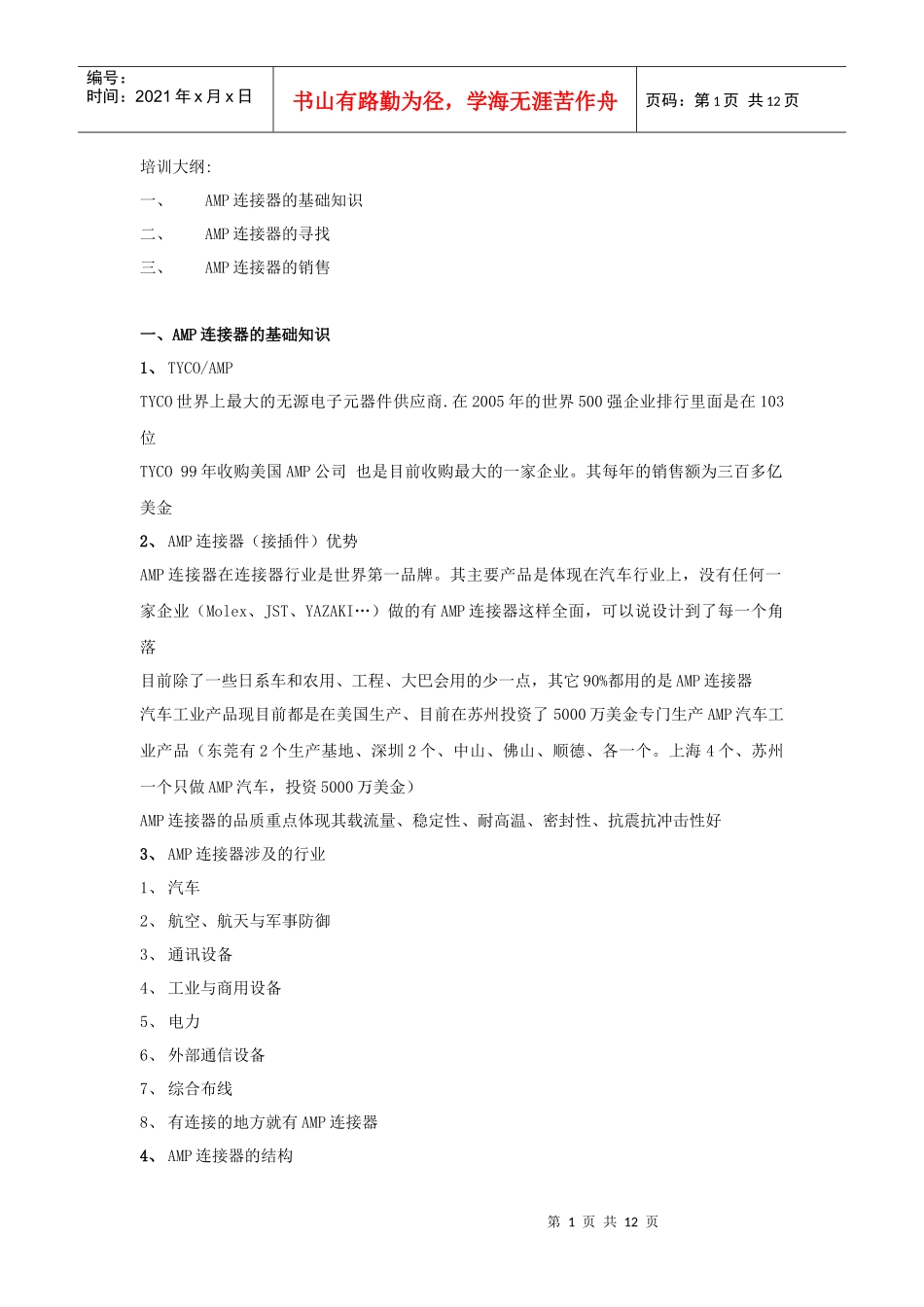

第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页培训大纲:一、AMP连接器的基础知识二、AMP连接器的寻找三、AMP连接器的销售一、AMP连接器的基础知识1、TYCO/AMPTYCO世界上最大的无源电子元器件供应商.在2005年的世界500强企业排行里面是在103位TYCO99年收购美国AMP公司也是目前收购最大的一家企业。其每年的销售额为三百多亿美金2、AMP连接器（接插件）优势AMP连接器在连接器行业是世界第一品牌。其主要产品是体现在汽车行业上，没有任何一家企业（Molex、JST、YAZAKI…）做的有AMP连接器这样全面，可以说设计到了每一个角落目前除了一些日系车和农用、工程、大巴会用的少一点，其它90%都用的是AMP连接器汽车工业产品现目前都是在美国生产、目前在苏州投资了5000万美金专门生产AMP汽车工业产品（东莞有2个生产基地、深圳2个、中山、佛山、顺德、各一个。上海4个、苏州一个只做AMP汽车，投资5000万美金）AMP连接器的品质重点体现其载流量、稳定性、耐高温、密封性、抗震抗冲击性好3、AMP连接器涉及的行业1、汽车2、航空、航天与军事防御3、通讯设备4、工业与商用设备5、电力6、外部通信设备7、综合布线8、有连接的地方就有AMP连接器4、AMP连接器的结构第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页连接器的基本结构件有①接触件；②绝缘体；③外壳（视品种而定）；④附件1．接触件（contacts）是连接器完成电连接功能的核心零件。一般由阳性接触件和阴性接触件组成接触对，通过阴、阳接触件的插合完成电连接2．绝缘体绝缘体也常称为基座（base）或安装板（insert），它的作用是使接触件按所需要的位置和间距排列，并保证接触件之间和接触件与外壳之间的绝缘性能。良好的绝缘电阻、耐电压性能以及易加工性是选择绝缘材料加工成绝缘体的基本要求3．壳体也称外壳（shell），是连接器的外罩，它为内装的绝缘安装板和插针提供机械保护，并提供插头和插座插合时的对准，进而将连接器固定到设备上4．附件附件分结构附件和安装附件。结构附件如定位键、密封圈、垫卡圈、定位销、导向销、联接环、等。安装附件如螺钉、螺母、螺杆、弹簧圈等。附件大都有标准件和通用件5、连接器的基本性能三大指标：①机械性能；②电气性能；③环境性能1．机械性能就连接功能而言，插拔力是重要地机械性能。插拔力分为插入力和拔出力（拔出力亦称分离力），两者的要求是不同的。在有关标准中有最大插入力和最小分离力规定，这表明，从使用角度来看，插入力要小（从而有低插入力LIF和无插入力ZIF的结构），而分离力若太小，则会影响接触的可靠性2．另一个重要的机械性能是连接器的机械寿命。机械寿命实际上是一种耐久性（durability）指标，在国标GB5095中把它叫作机械操作。它是以一次插入和一次拔出为一个循环，以在规定的插拔循环后连接器能否正常完成其连接功能（如接触电阻值）作为评判依据3．连接器的插拔力和机械寿命与接触件结构（正压力大小）接触部位镀层质量（滑动摩擦系数）以及接触件排列尺寸精度（对准度）有关2．电气性能连接器的主要电气性能包括接触电阻、绝缘电阻和抗电强度①接触电阻高质量的电连接器应当具有低而稳定的接触电阻。连接器的接触电阻从几毫欧到数十毫欧不等第3页共12页第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共12页②绝缘电阻衡量电连接器接触件之间和接触件与外壳之间绝缘性能的指标，其数量级为数百兆欧至数千兆欧不等③抗电强度或称耐电压、介质耐压，是表征连接器接触件之间或接触件与外壳之间耐受额定试验电压的能力（电磁干扰泄漏衰减是评价连接器的电磁干扰屏蔽效果,电磁干扰泄漏衰减是评价连接器的电磁干扰屏蔽效果，一般在100MHz~10GHz频率范围内测试。对射频同轴连接器而言，还有特性阻抗、插入损耗、反射系数、电压驻波比（VSWR）等电气指标。由于数字技术的发展，为了连接和传输高速数字脉冲信号，出现了一类新型的连接器即高速信号连接器，相应地，在电气性能方面，除特性阻抗外，还出现了一些新的电气指标，如串扰（crosstal...
