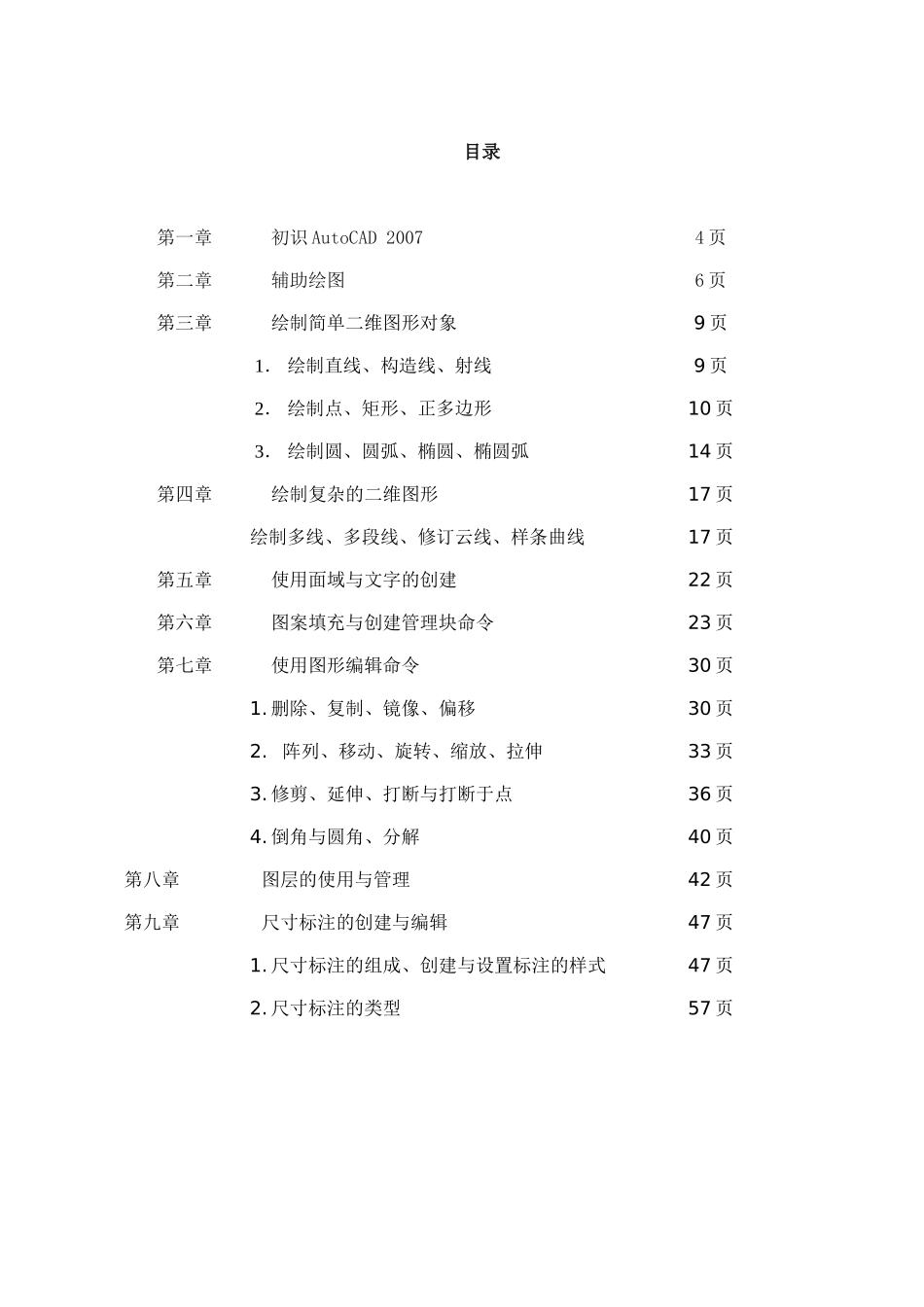

目录第一章初识AutoCAD20074页第二章辅助绘图6页第三章绘制简单二维图形对象9页1．绘制直线、构造线、射线9页2．绘制点、矩形、正多边形10页3．绘制圆、圆弧、椭圆、椭圆弧14页第四章绘制复杂的二维图形17页绘制多线、多段线、修订云线、样条曲线17页第五章使用面域与文字的创建22页第六章图案填充与创建管理块命令23页第七章使用图形编辑命令30页1.删除、复制、镜像、偏移30页2.阵列、移动、旋转、缩放、拉伸33页3.修剪、延伸、打断与打断于点36页4.倒角与圆角、分解40页第八章图层的使用与管理42页第九章尺寸标注的创建与编辑47页1.尺寸标注的组成、创建与设置标注的样式47页2.尺寸标注的类型57页第2页共58页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共58页前言AutoCAD是由美国Autodesk公司开发的专门用于计算机绘图设计的软件，AutoCAD的绘图功能、三维绘图功能非常强大，可以绘制出逼真的模型，目前AutoCAD己经广泛应用于机械、建筑、电子、航天和水利等工程领域。第一课时初识AutoCAD2007本课重点与难点：教师与学生之间做好勾通，互相了解。了解AutoCAD的发展史与界面组成。认识AutoCAD的应用领域，让学生了解软件的专业特点及在校的优势，认识本专业在国内的发展历程及毕业后的前景。一、CAD的概述C→Computer电脑A→Aided辅助D→Design设计CAD为电脑辅助设计软件AutoCAD是美国Autodesk公司与20世纪八十年在微机上应用CAD技术，而开发的绘图程序包，加上Auto是指它可以应用于几乎所有跟绘图有关的行业二、应用领域1、建筑设计2、机械制图3、化工电子4、土水工程三、CAD的发展史初级阶段→在1982年11月出现了AutoCAD1.0的版本1983年4月出现了AutoCAD1.2的版本1983年8月出现了AutoCAD1.3的版本1983年10月出现了AutoCAD1.4的版本1984年10月出现了AutoCAD2.0的版本发展阶段→1985年5月出现了AutoCAD2.17和2.一八的版本出现了鼠标滚轴1986年6月出现了AutoCAD2.5的版本1987年9月出现了AutoCAD9.0和9.03的版本高级发展阶段→1988年8月出现了AutoCADR12.0版本1988年12月出现了AutoCADR12.0forDos1996年6月出现了AutoCADR12.0forWindows高级发展阶段→1998年1月出现了AutoCADR一三.0forWindows1999年1月出现了AutoCAD2000forWindows2001年9月出现了AutoCAD2002forWindows2003年5月出现了AutoCAD2004forWindows四、打开方式：1、双击桌面CAD图标2、开始——程序——Autodesk——AutoCAD2004第3页共58页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共58页五、CAD的界面组成：标题栏。菜单栏，工具栏，绘图窗口，命令栏。状态栏，工具选择板窗口注：工具栏的导出，将鼠标放在任意工具栏上按右键弹出所有的工具栏标题栏:记录了AutoCAD的标题和当前文件的名称。菜单栏：它是当前软件命令的集合。工具栏：包括标准工具栏、图层工具栏、对象工具栏（颜色控制、线型控制、线宽控制、打印样式控制）、绘图工具栏、修改工具栏、样式工具栏（文字样式管理器、标注样式管理器）注：在工具栏空白外右击，ACAD中子菜单中包含所有CAD工具。绘图窗口：工作界面。模型和布局：通常在模型空间中设计图纸，在布局中打印图纸。命令行：是供用户通过键盘输入命令的地方，位于窗口下方，F2为命令行操作的全部显示。状态栏：左侧为信息提示区，用以显示当前的标指针的坐标值和工具按纽提示信息等，右侧为功能按纽区，单击不同的功能按纽，可以开启对应功能，提高做图速度。六、文件的新建,打开,保存,关闭命令新建：1.文件菜单下新建命令2.快捷键为Ctrl+N打开:1.文件菜单下打开命令2.快捷键为Ctrl+O保存:1.文件菜单下保存命令2.快捷键为Ctrl+S关闭：1.单击标题栏上的关闭按纽2.Alt+F43.单击控制菜单按纽第4页共58页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共58页课后练习：熟悉AutoCAD2004的工作界面与发展史，能够根据各自的工作习惯定义AutoCAD2004的功能。第二课时辅助绘图本课重点与难点：在AutoCAD中使用的是世界坐标。了解坐标在AutoCAD中的作用。世界坐标的分类。使用捕捉、栅格、正交定位图形。使用对...
