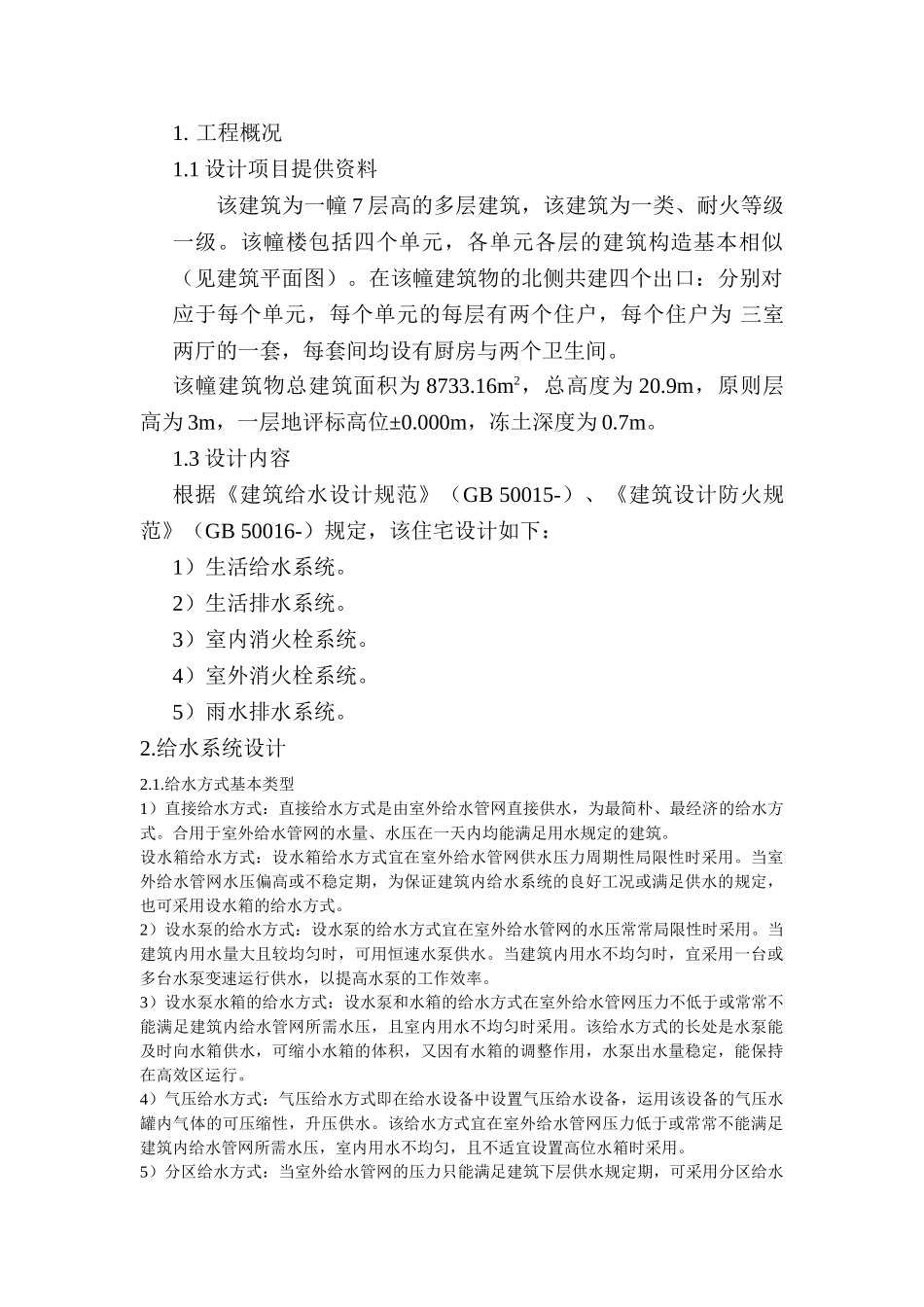

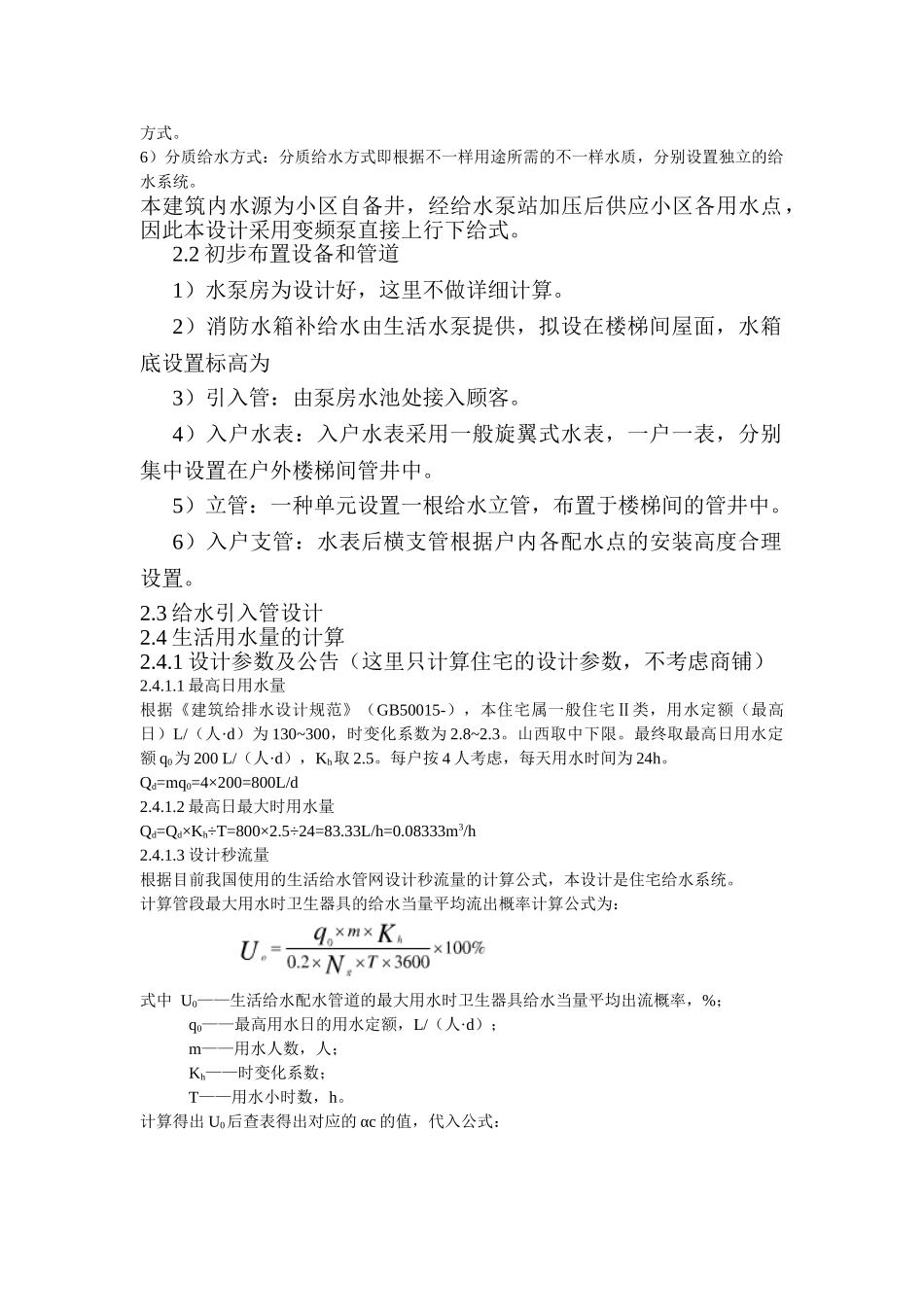

1.工程概况1.1设计项目提供资料该建筑为一幢7层高的多层建筑，该建筑为一类、耐火等级一级。该幢楼包括四个单元，各单元各层的建筑构造基本相似（见建筑平面图）。在该幢建筑物的北侧共建四个出口：分别对应于每个单元，每个单元的每层有两个住户，每个住户为三室两厅的一套，每套间均设有厨房与两个卫生间。该幢建筑物总建筑面积为8733.16m2，总高度为20.9m，原则层高为3m，一层地评标高位±0.000m，冻土深度为0.7m。1.3设计内容根据《建筑给水设计规范》（GB50015-）、《建筑设计防火规范》（GB50016-）规定，该住宅设计如下：1）生活给水系统。2）生活排水系统。3）室内消火栓系统。4）室外消火栓系统。5）雨水排水系统。2.给水系统设计2.1.给水方式基本类型1）直接给水方式：直接给水方式是由室外给水管网直接供水，为最简朴、最经济的给水方式。合用于室外给水管网的水量、水压在一天内均能满足用水规定的建筑。设水箱给水方式：设水箱给水方式宜在室外给水管网供水压力周期性局限性时采用。当室外给水管网水压偏高或不稳定期，为保证建筑内给水系统的良好工况或满足供水的规定，也可采用设水箱的给水方式。2）设水泵的给水方式：设水泵的给水方式宜在室外给水管网的水压常常局限性时采用。当建筑内用水量大且较均匀时，可用恒速水泵供水。当建筑内用水不均匀时，宜采用一台或多台水泵变速运行供水，以提高水泵的工作效率。3）设水泵水箱的给水方式：设水泵和水箱的给水方式在室外给水管网压力不低于或常常不能满足建筑内给水管网所需水压，且室内用水不均匀时采用。该给水方式的长处是水泵能及时向水箱供水，可缩小水箱的体积，又因有水箱的调整作用，水泵出水量稳定，能保持在高效区运行。4）气压给水方式：气压给水方式即在给水设备中设置气压给水设备，运用该设备的气压水罐内气体的可压缩性，升压供水。该给水方式宜在室外给水管网压力低于或常常不能满足建筑内给水管网所需水压，室内用水不均匀，且不适宜设置高位水箱时采用。5）分区给水方式：当室外给水管网的压力只能满足建筑下层供水规定期，可采用分区给水方式。6）分质给水方式：分质给水方式即根据不一样用途所需的不一样水质，分别设置独立的给水系统。本建筑内水源为小区自备井，经给水泵站加压后供应小区各用水点，因此本设计采用变频泵直接上行下给式。2.2初步布置设备和管道1）水泵房为设计好，这里不做详细计算。2）消防水箱补给水由生活水泵提供，拟设在楼梯间屋面，水箱底设置标高为3）引入管：由泵房水池处接入顾客。4）入户水表：入户水表采用一般旋翼式水表，一户一表，分别集中设置在户外楼梯间管井中。5）立管：一种单元设置一根给水立管，布置于楼梯间的管井中。6）入户支管：水表后横支管根据户内各配水点的安装高度合理设置。2.3给水引入管设计2.4生活用水量的计算2.4.1设计参数及公告（这里只计算住宅的设计参数，不考虑商铺）2.4.1.1最高日用水量根据《建筑给排水设计规范》（GB50015-），本住宅属一般住宅Ⅱ类，用水定额（最高日）L/（人·d）为130~300，时变化系数为2.8~2.3。山西取中下限。最终取最高日用水定额q0为200L/（人·d），Kh取2.5。每户按4人考虑，每天用水时间为24h。Qd=mq0=4×200=800L/d2.4.1.2最高日最大时用水量Qd=Qd×Kh÷T=800×2.5÷24=83.33L/h=0.08333m3/h2.4.1.3设计秒流量根据目前我国使用的生活给水管网设计秒流量的计算公式，本设计是住宅给水系统。计算管段最大用水时卫生器具的给水当量平均流出概率计算公式为：式中U0——生活给水配水管道的最大用水时卫生器具给水当量平均出流概率，%；q0——最高用水日的用水定额，L/（人·d）；m——用水人数，人；Kh——时变化系数；T——用水小时数，h。计算得出U0后查表得出对应的αc的值，代入公式：式中αc——对应于不一样卫生器具的给水当量平均流出概率的系数；Ng——计算管段的卫生器具给水当量总数。最终，根据计算管段的卫生器具给水当量同步出流概率U，求得该管段的设计秒流量qg。卫生器具给水当量数表如下：卫生器具洗涤盆大便器淋浴器家用洗衣机水嘴洗脸盆浴盆给水当量数10.50.7510.7512.4.2水力计算2~7层最...
