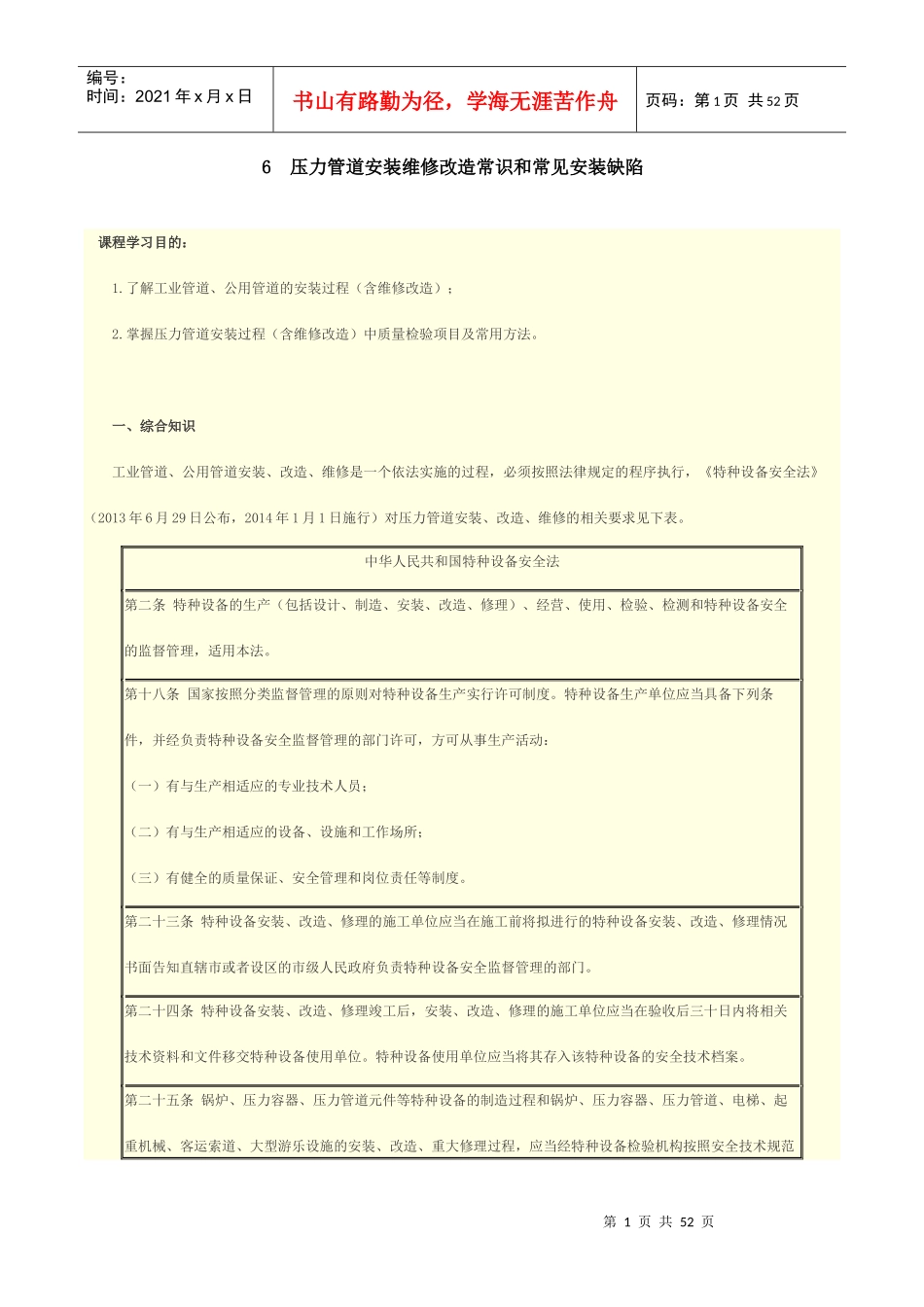

第1页共52页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共52页6压力管道安装维修改造常识和常见安装缺陷课程学习目的:1.了解工业管道、公用管道的安装过程(含维修改造);2.掌握压力管道安装过程(含维修改造)中质量检验项目及常用方法。一、综合知识工业管道、公用管道安装、改造、维修是一个依法实施的过程,必须按照法律规定的程序执行,《特种设备安全法》(2013年6月29日公布,2014年1月1日施行)对压力管道安装、改造、维修的相关要求见下表。中华人民共和国特种设备安全法第二条特种设备的生产(包括设计、制造、安装、改造、修理)、经营、使用、检验、检测和特种设备安全的监督管理,适用本法。第十八条国家按照分类监督管理的原则对特种设备生产实行许可制度。特种设备生产单位应当具备下列条件,并经负责特种设备安全监督管理的部门许可,方可从事生产活动:(一)有与生产相适应的专业技术人员;(二)有与生产相适应的设备、设施和工作场所;(三)有健全的质量保证、安全管理和岗位责任等制度。第二十三条特种设备安装、改造、修理的施工单位应当在施工前将拟进行的特种设备安装、改造、修理情况书面告知直辖市或者设区的市级人民政府负责特种设备安全监督管理的部门。第二十四条特种设备安装、改造、修理竣工后,安装、改造、修理的施工单位应当在验收后三十日内将相关技术资料和文件移交特种设备使用单位。特种设备使用单位应当将其存入该特种设备的安全技术档案。第二十五条锅炉、压力容器、压力管道元件等特种设备的制造过程和锅炉、压力容器、压力管道、电梯、起重机械、客运索道、大型游乐设施的安装、改造、重大修理过程,应当经特种设备检验机构按照安全技术规范第2页共52页第1页共52页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共52页的要求进行监督检验;未经监督检验或者监督检验不合格的,不得出厂或者交付使用。1.安装改造维修的基本概念1.1管道的安装管道的安装是指根据管道设计的规定,将一个管道系统完整的安置在指定位置和支架的过程。包括该系统按相关标准要求的所有现场(包括管道预制)装配、制作、检查和试验等工作。管道的安装应当由具有相应资质的管道设计单位设计,由具有相应资质的施工单位施工。检验人员在管道安装过程中主要承担的工作是监督检验。1.2管道的改造工业管道的改造是指改变管道受压部分的结构(如改变受压元件的规格、材质,改变管道的结构布置,改变支吊架位置等),使管道性能参数或者管道特性发生变更的活动。公用管道的改造一般可以理解为改变管网布置、改变输送压力、改变管道材质或管径、改变输送介质和管道附属设施的改造等。管道的改造应当由具有相应资质的管道设计单位设计,确保改造后的管道性能参数或特性符合相关安全法规或标准的要求;管道改造工程的施工也应由具有相应资质的施工单位施工,从而保证管道的施工质量。对于工业管道的改造,根据《压力管道安全技术监察规程——工业管道》的规定:GC1级或者改造长度大于500m的管道,应当实施监督检验。对于公用管道来说,由于还没有相关的安全技术监察规程,则应当按照《压力管道安全管理与监察规定》注第十三条:新建、扩建、改建的压力管道应由有资格的检验单位对其安装质量进行监督检验,因此,公用管道的改造应当进行监督检验。监督检验工作由具有相应资质的检验单位的具有相应资质的检验人员进行。注:国家质量监督检验检疫总局《质检总局关于公布现行有效规范性文件和废止部分规范性文件的公告》(2014年70号)决定于2014年7月2日起废止《压力管道安全管理与监察规定》。第3页共52页第2页共52页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共52页所谓“相应资质的检验单位”是指检验单位应具备工业管道或公用管道的监督检验资质;所谓“相应资质的检验人员”是指具有工业管道或公用管道的监督检验资质的检验单位内具有工业管道或公用管道的监督检验资质的,且经过注册的检验人员。1.3管道维修工业管道的维修分为二种情况,一是重大维修;二是一般维修。重大维修是指对管道不可...
