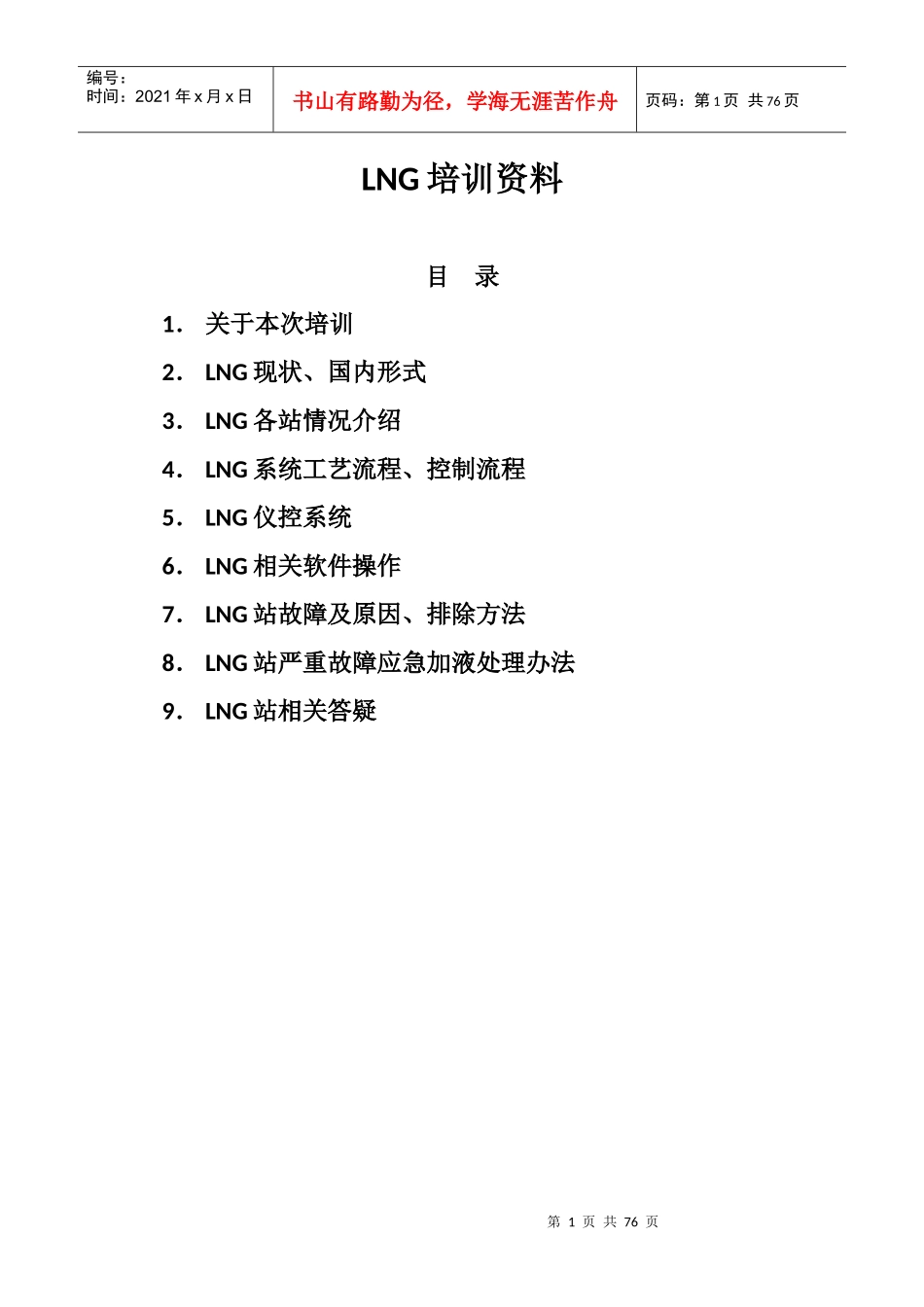

第1页共76页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共76页LNG培训资料目录1．关于本次培训2．LNG现状、国内形式3．LNG各站情况介绍4．LNG系统工艺流程、控制流程5．LNG仪控系统6．LNG相关软件操作7．LNG站故障及原因、排除方法8．LNG站严重故障应急加液处理办法9．LNG站相关答疑第2页共76页第1页共76页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共76页一、关于本培训：1．培训内容：本次培训的主要方向是LNG站的工艺流程、自动控制系统SCADA系统、LNG站故障解决方法进行培训。2．本次培训重点：10．本次培训的重点：工艺流程、控制系统、故障解决办法、严重故障应急加液处理办法。3．本次培训难点：本次培训的重点：控制系统、故障解决办法。4．期望效果：希望通过该次培训，相关参于培训人员，能够全面了解LNG站的情况，LNG站的加注工艺，以及LNG站的控制流程，出现简单故障后能够独立解决。复杂故障能在LNG客户的指导下完成维护。以及参于技术交流，达到人力资源的合理利用。二、LNG行业LNG即为低温液化天燃气，是新一代以液化天燃气汽车的能源，其优点为，能量密度大，汽车续驶里程长，一般单气瓶行里程约四百公里。建站投资少、周期短、无大型设备，采用槽车运输，低温真空罐储存，不受天燃气管网限制。第3页共76页第2页共76页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共76页国内近几年LNG行业发展非常迅速，一些企业结合国外先进技术，开发了多种形式的LNG汽车加注站系统，包括撬装系统、LNG常规固定站、LNG+LCNG组合站，适于各种加气规模。如本公司的LNG泵撬、LNG+LCNG撬体等。三、LNG各站情况介绍本公司在全国各地都有在建项目和建成投运的LNG站，下面西安陕汽LNG加气站（已建成投运）第4页共76页第3页共76页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共76页内蒙乌海公交（已建成投运）第5页共76页第4页共76页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共76页琼海LNG+LCNG站（已建成投运）山东茌平LNG加气站（已建成投运，采用槽车代替储罐方案）第6页共76页第5页共76页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共76页延安陕重LNG加气站（建成待投运）内蒙乌海华气结能西崃峰站第7页共76页第6页共76页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共76页（采用我公司LNG低温泵，加液机及控制系统）内蒙乌海华气结能西崃峰站（采用我公司LNG低温泵，加液机及控制系统）第8页共76页第7页共76页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共76页由于我公司建站太多，无法一一列罗出来。四、LNG系统及工艺、控制流程1．简介我公司设计制造的LNG加气站系统，主要由：储罐（可用槽车代替）、LNG低温泵撬、加液机、工艺管道、控制系统、仪表风系统、SCADA、加气站数据管理系统等组成。我公司设计的泵撬流程先进，产品成熟可靠、运行稳定，功能齐全、结构紧凑、全真空设计，冷损小、自动化成程高。在第一代基础上，我公司改进设了第二代泵撬，流程更加先进，产品性能大幅提升。下面是我公司设计的第一代标准泵撬流程第9页共76页第8页共76页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共76页图。我公司第一代LNG撬装加气站流程潜液泵泵池ACD泵图片二级泵变频电机泵出口泵入口滤网第10页共76页第9页共76页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共76页我公司第二代LNG标准撬实物泵撬上截止器件实物图片及名称：LNG撬装加气站工艺流程如下方框图：槽车增压器储罐增压器EAG加热器卸车口截止阀气动阀接储罐安全阀就地仪表柜防爆照明灯第11页共76页第10页共76页增温器编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第11页共76页2．工艺说明LNG加气站的工艺主要有卸车、加气、调温调压三个基本流程。其中调温调压流程又分增压、减压、增温三个流程。（1）卸车流程：LNG槽车LNG低温泵LNG储罐从LNG液化...
