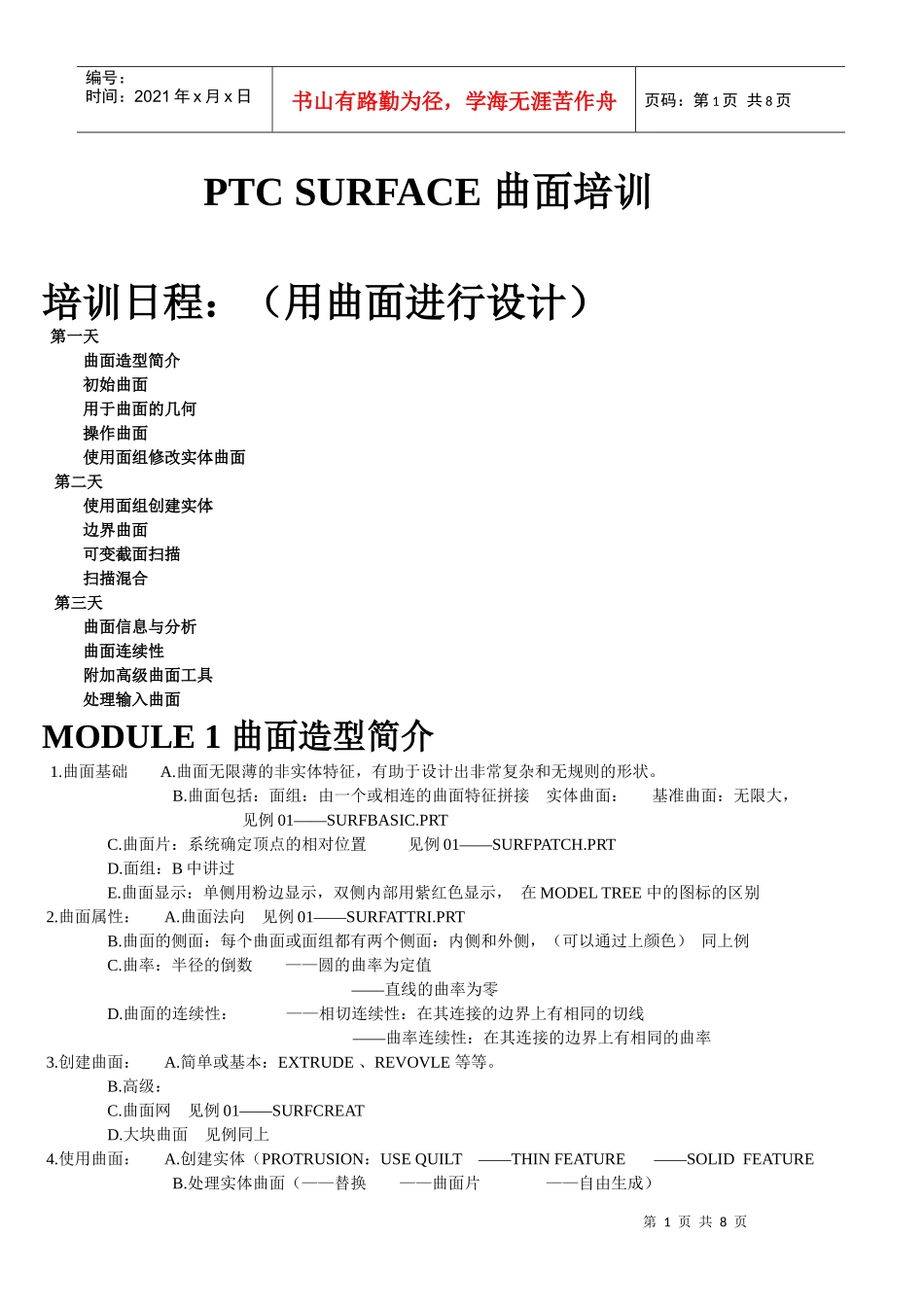

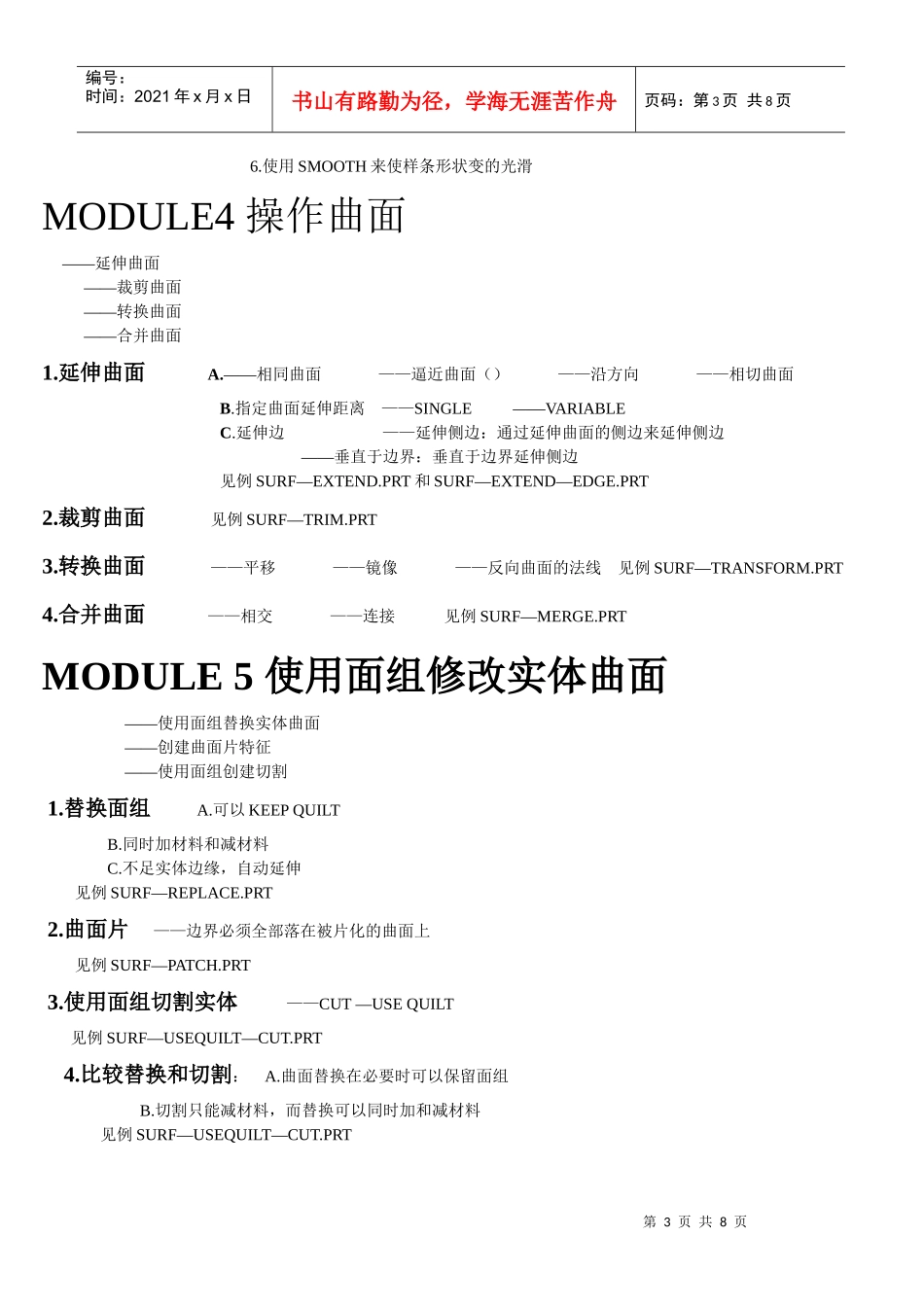

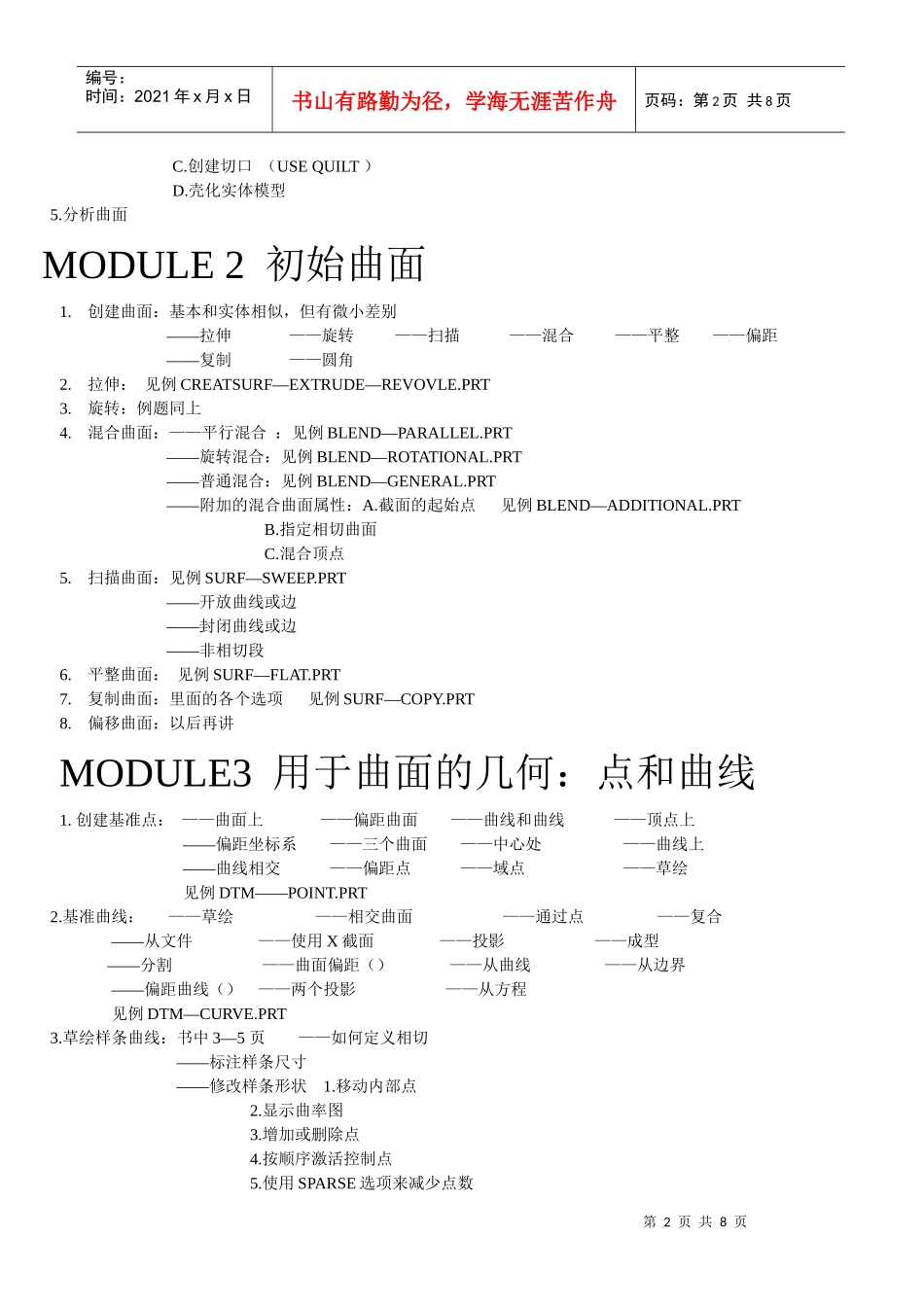

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页PTCSURFACE曲面培训培训日程：（用曲面进行设计）第一天曲面造型简介初始曲面用于曲面的几何操作曲面使用面组修改实体曲面第二天使用面组创建实体边界曲面可变截面扫描扫描混合第三天曲面信息与分析曲面连续性附加高级曲面工具处理输入曲面MODULE1曲面造型简介1.曲面基础A.曲面无限薄的非实体特征，有助于设计出非常复杂和无规则的形状。B.曲面包括：面组：由一个或相连的曲面特征拼接实体曲面：基准曲面：无限大，见例01——SURFBASIC.PRTC.曲面片：系统确定顶点的相对位置见例01——SURFPATCH.PRTD.面组：B中讲过E.曲面显示：单侧用粉边显示，双侧内部用紫红色显示，在MODELTREE中的图标的区别2.曲面属性：A.曲面法向见例01——SURFATTRI.PRTB.曲面的侧面：每个曲面或面组都有两个侧面：内侧和外侧，（可以通过上颜色）同上例C.曲率：半径的倒数——圆的曲率为定值——直线的曲率为零D.曲面的连续性：——相切连续性：在其连接的边界上有相同的切线——曲率连续性：在其连接的边界上有相同的曲率3.创建曲面：A.简单或基本：EXTRUDE、REVOVLE等等。B.高级：C.曲面网见例01——SURFCREATD.大块曲面见例同上4.使用曲面：A.创建实体（PROTRUSION：USEQUILT——THINFEATURE——SOLIDFEATUREB.处理实体曲面（——替换——曲面片——自由生成）第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页C.创建切口（USEQUILT）D.壳化实体模型5.分析曲面MODULE2初始曲面1.创建曲面：基本和实体相似，但有微小差别——拉伸——旋转——扫描——混合——平整——偏距——复制——圆角2.拉伸：见例CREATSURF—EXTRUDE—REVOVLE.PRT3.旋转：例题同上4.混合曲面：——平行混合：见例BLEND—PARALLEL.PRT——旋转混合：见例BLEND—ROTATIONAL.PRT——普通混合：见例BLEND—GENERAL.PRT——附加的混合曲面属性：A.截面的起始点见例BLEND—ADDITIONAL.PRTB.指定相切曲面C.混合顶点5.扫描曲面：见例SURF—SWEEP.PRT——开放曲线或边——封闭曲线或边——非相切段6.平整曲面：见例SURF—FLAT.PRT7.复制曲面：里面的各个选项见例SURF—COPY.PRT8.偏移曲面：以后再讲MODULE3用于曲面的几何：点和曲线1.创建基准点：——曲面上——偏距曲面——曲线和曲线——顶点上——偏距坐标系——三个曲面——中心处——曲线上——曲线相交——偏距点——域点——草绘见例DTM——POINT.PRT2.基准曲线：——草绘——相交曲面——通过点——复合——从文件——使用X截面——投影——成型——分割——曲面偏距（）——从曲线——从边界——偏距曲线（）——两个投影——从方程见例DTM—CURVE.PRT3.草绘样条曲线：书中3—5页——如何定义相切——标注样条尺寸——修改样条形状1.移动内部点2.显示曲率图3.增加或删除点4.按顺序激活控制点5.使用SPARSE选项来减少点数第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页6.使用SMOOTH来使样条形状变的光滑MODULE4操作曲面——延伸曲面——裁剪曲面——转换曲面——合并曲面1.延伸曲面A.——相同曲面——逼近曲面（）——沿方向——相切曲面B.指定曲面延伸距离——SINGLE——VARIABLEC.延伸边——延伸侧边：通过延伸曲面的侧边来延伸侧边——垂直于边界：垂直于边界延伸侧边见例SURF—EXTEND.PRT和SURF—EXTEND—EDGE.PRT2.裁剪曲面见例SURF—TRIM.PRT3.转换曲面——平移——镜像——反向曲面的法线见例SURF—TRANSFORM.PRT4.合并曲面——相交——连接见例SURF—MERGE.PRTMODULE5使用面组修改实体曲面——使用面组替换实体曲面——创建曲面片特征——使用面组创建切割1.替换面组A.可以KEEPQUILTB.同时加材料和减材料C.不足实体边缘，自动延伸见例SURF—REPLACE.PRT2.曲面片——边界必须全部落在被片化的曲面上见例SURF—PATCH.PRT3.使用面组切割实体——CUT—USEQUILT见例SURF—USEQUILT—CUT.PRT4.比较替换和切割：A.曲面替换在必要时可以保留面组B.切割只能减材料，而替换可以同时加和减材料见例SURF—U...
