人力资源-2022KJ人员监控系统说明书VIP专享VIP免费

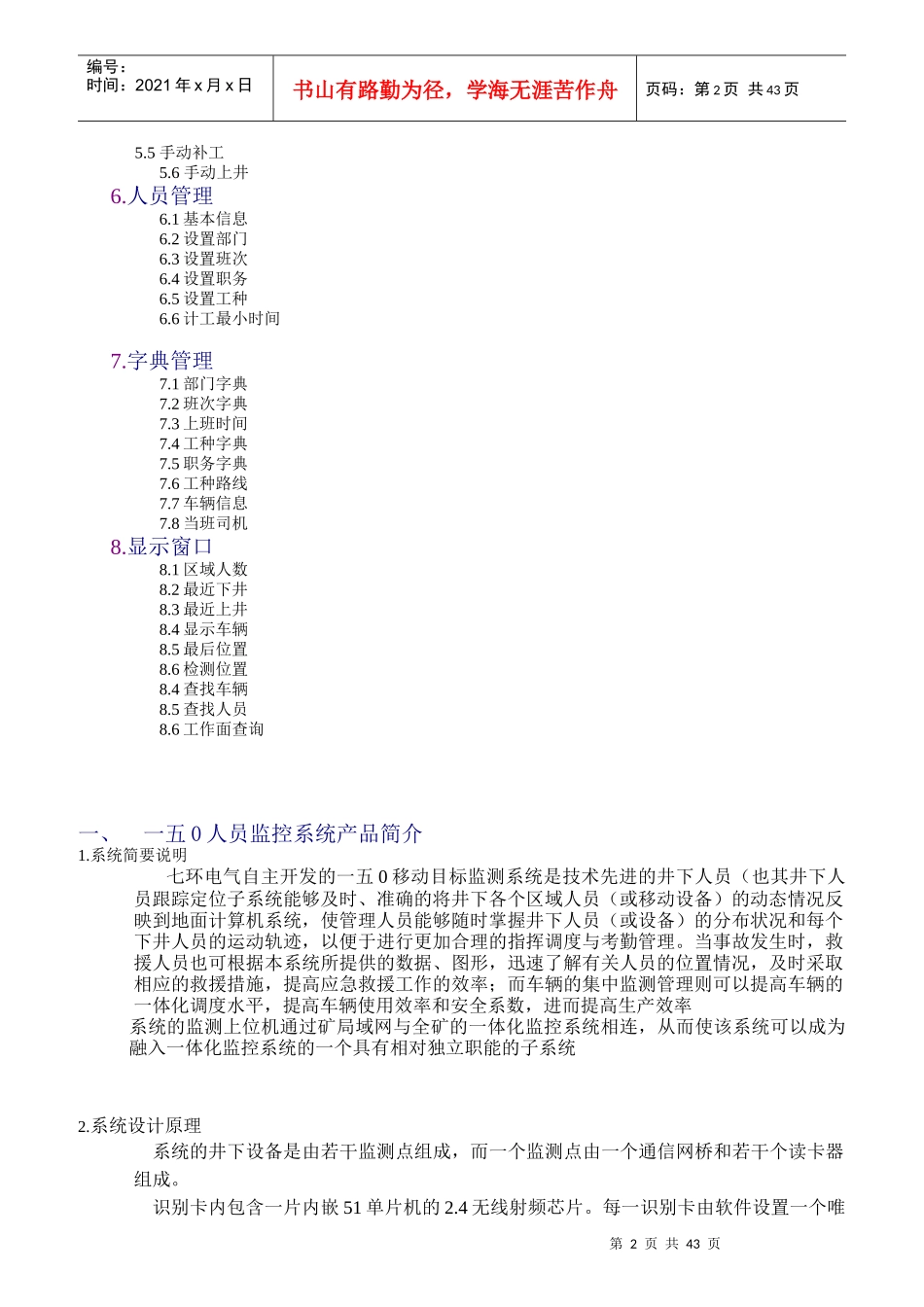

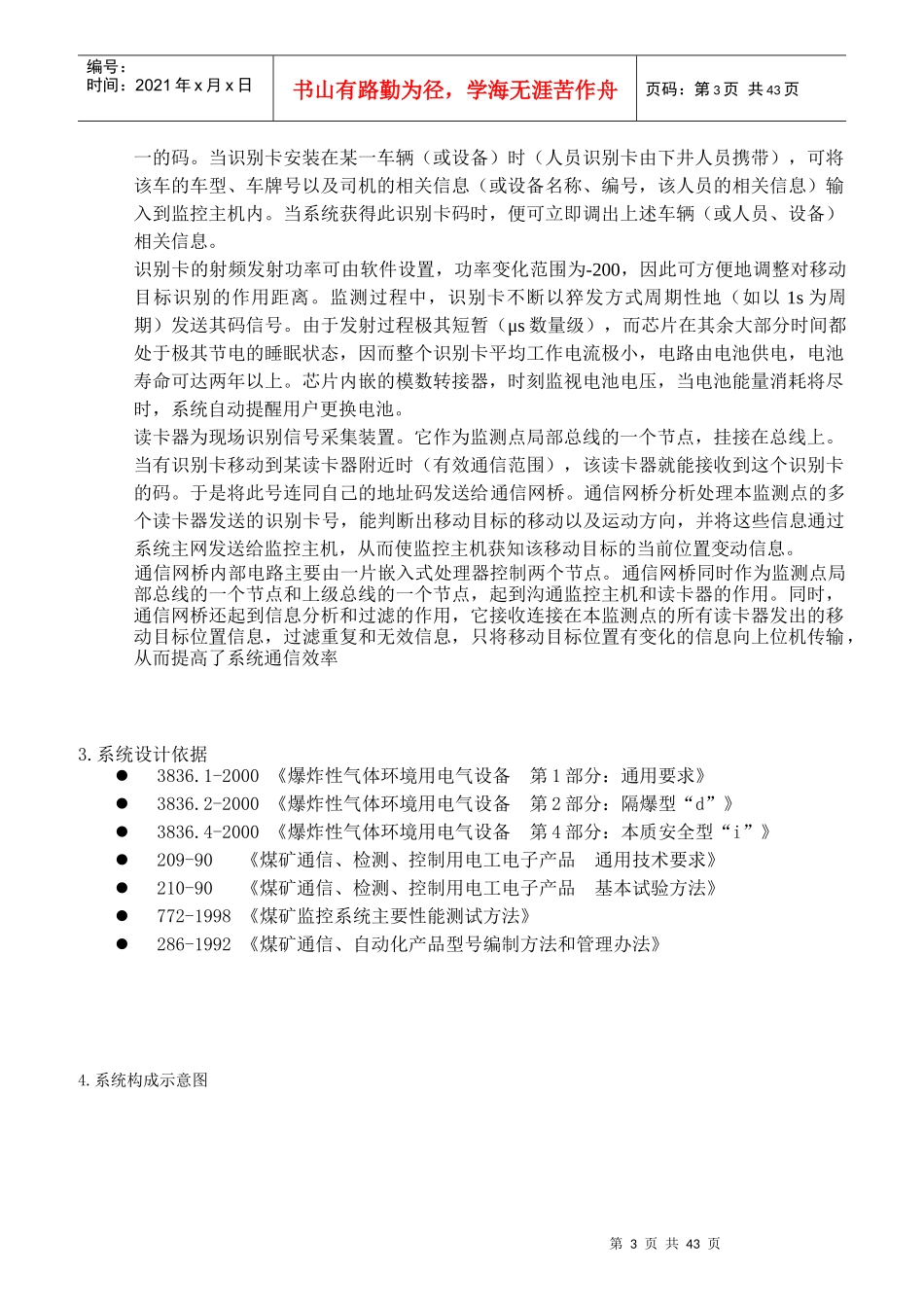

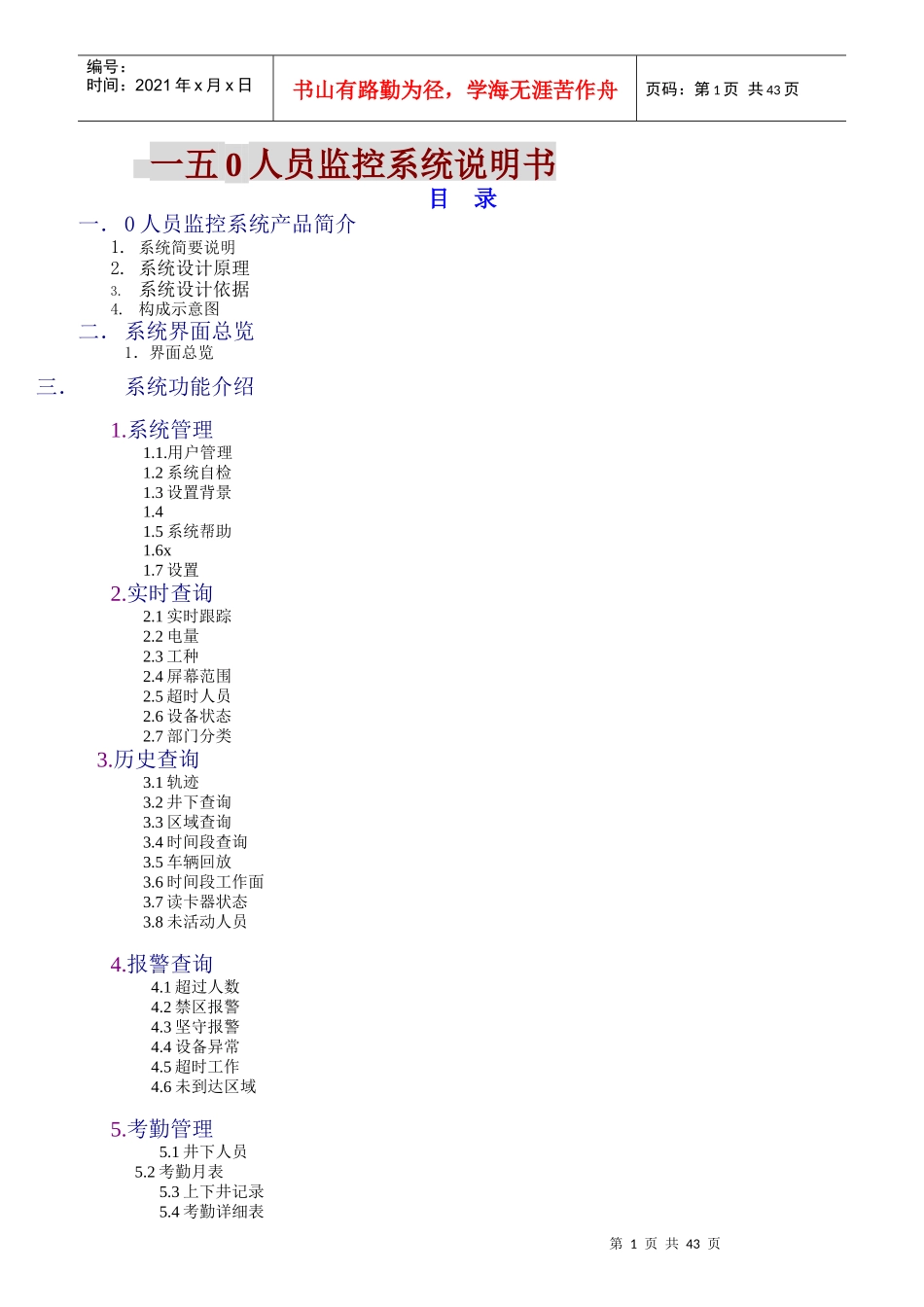

第1页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共43页一五0人员监控系统说明书目录一．0人员监控系统产品简介1.系统简要说明2.系统设计原理3.系统设计依据4.构成示意图二．系统界面总览1．界面总览三．系统功能介绍1.系统管理1.1.用户管理1.2系统自检1.3设置背景1.41.5系统帮助1.6x1.7设置2.实时查询2.1实时跟踪2.2电量2.3工种2.4屏幕范围2.5超时人员2.6设备状态2.7部门分类3.历史查询3.1轨迹3.2井下查询3.3区域查询3.4时间段查询3.5车辆回放3.6时间段工作面3.7读卡器状态3.8未活动人员4.报警查询4.1超过人数4.2禁区报警4.3坚守报警4.4设备异常4.5超时工作4.6未到达区域5.考勤管理5.1井下人员5.2考勤月表5.3上下井记录5.4考勤详细表第2页共43页第1页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共43页5.5手动补工5.6手动上井6.人员管理6.1基本信息6.2设置部门6.3设置班次6.4设置职务6.5设置工种6.6计工最小时间7.字典管理7.1部门字典7.2班次字典7.3上班时间7.4工种字典7.5职务字典7.6工种路线7.7车辆信息7.8当班司机8.显示窗口8.1区域人数8.2最近下井8.3最近上井8.4显示车辆8.5最后位置8.6检测位置8.4查找车辆8.5查找人员8.6工作面查询一、一五0人员监控系统产品简介1.系统简要说明七环电气自主开发的一五0移动目标监测系统是技术先进的井下人员（也其井下人员跟踪定位子系统能够及时、准确的将井下各个区域人员（或移动设备）的动态情况反映到地面计算机系统，使管理人员能够随时掌握井下人员（或设备）的分布状况和每个下井人员的运动轨迹，以便于进行更加合理的指挥调度与考勤管理。当事故发生时，救援人员也可根据本系统所提供的数据、图形，迅速了解有关人员的位置情况，及时采取相应的救援措施，提高应急救援工作的效率；而车辆的集中监测管理则可以提高车辆的一体化调度水平，提高车辆使用效率和安全系数，进而提高生产效率系统的监测上位机通过矿局域网与全矿的一体化监控系统相连，从而使该系统可以成为融入一体化监控系统的一个具有相对独立职能的子系统2.系统设计原理系统的井下设备是由若干监测点组成，而一个监测点由一个通信网桥和若干个读卡器组成。识别卡内包含一片内嵌51单片机的2.4无线射频芯片。每一识别卡由软件设置一个唯第3页共43页第2页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共43页一的码。当识别卡安装在某一车辆（或设备）时（人员识别卡由下井人员携带），可将该车的车型、车牌号以及司机的相关信息（或设备名称、编号，该人员的相关信息）输入到监控主机内。当系统获得此识别卡码时，便可立即调出上述车辆（或人员、设备）相关信息。识别卡的射频发射功率可由软件设置，功率变化范围为-200，因此可方便地调整对移动目标识别的作用距离。监测过程中，识别卡不断以猝发方式周期性地（如以1s为周期）发送其码信号。由于发射过程极其短暂（μs数量级），而芯片在其余大部分时间都处于极其节电的睡眠状态，因而整个识别卡平均工作电流极小，电路由电池供电，电池寿命可达两年以上。芯片内嵌的模数转接器，时刻监视电池电压，当电池能量消耗将尽时，系统自动提醒用户更换电池。读卡器为现场识别信号采集装置。它作为监测点局部总线的一个节点，挂接在总线上。当有识别卡移动到某读卡器附近时（有效通信范围），该读卡器就能接收到这个识别卡的码。于是将此号连同自己的地址码发送给通信网桥。通信网桥分析处理本监测点的多个读卡器发送的识别卡号，能判断出移动目标的移动以及运动方向，并将这些信息通过系统主网发送给监控主机，从而使监控主机获知该移动目标的当前位置变动信息。通信网桥内部电路主要由一片嵌入式处理器控制两个节点。通信网桥同时作为监测点局部总线的一个节点和上级总线的一个节点，起到沟通监控主机和读卡器的作用。同时，通信网桥还起到信息分析和过滤的作用，它接收连接在本监测点的所有读卡器发出的移动目标位置信息，过滤重复和无效信息，只将移动目标位置有变化的信息向上位机传输，从而提高了系统通信效率3.系统设计依据3836...
