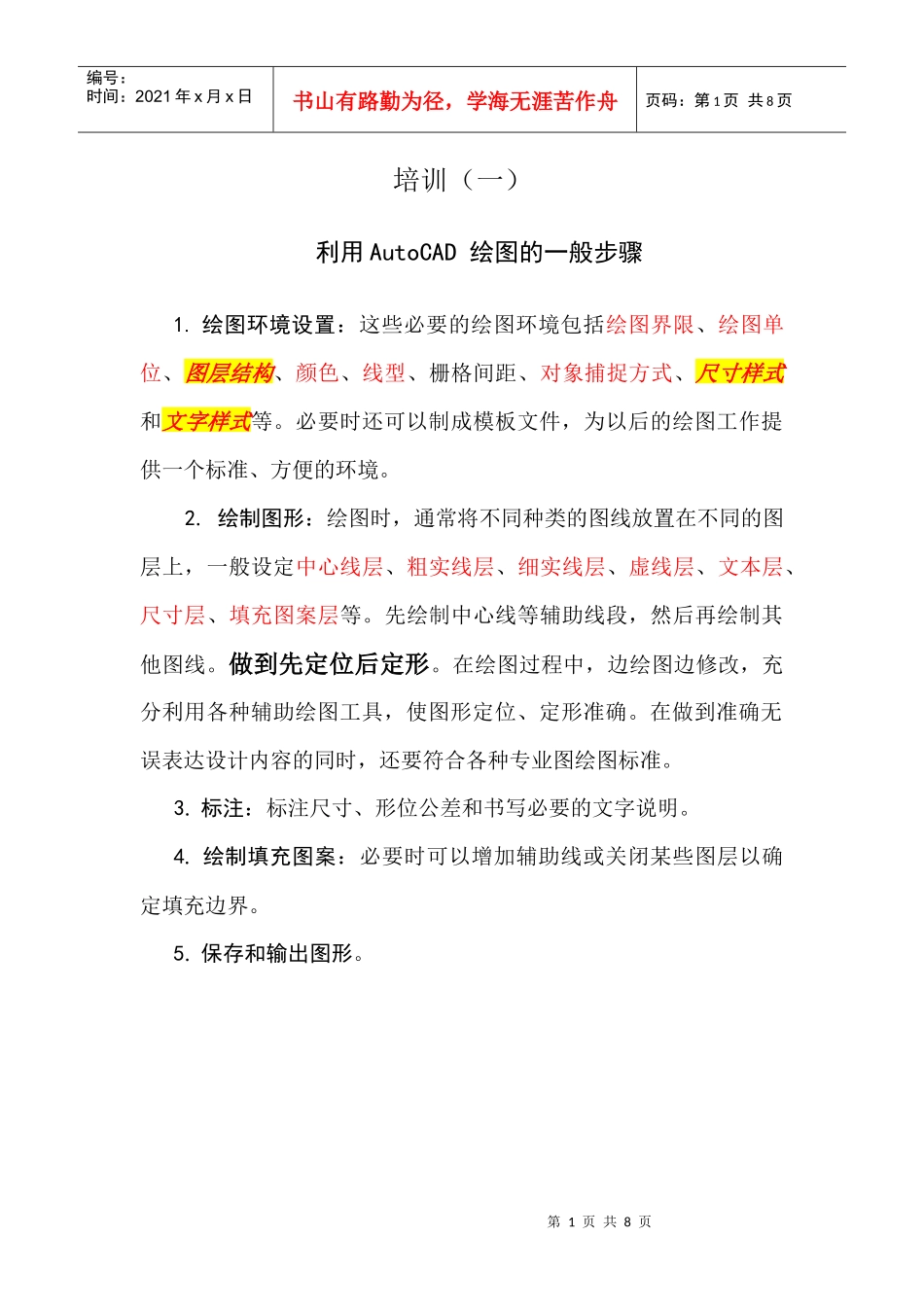

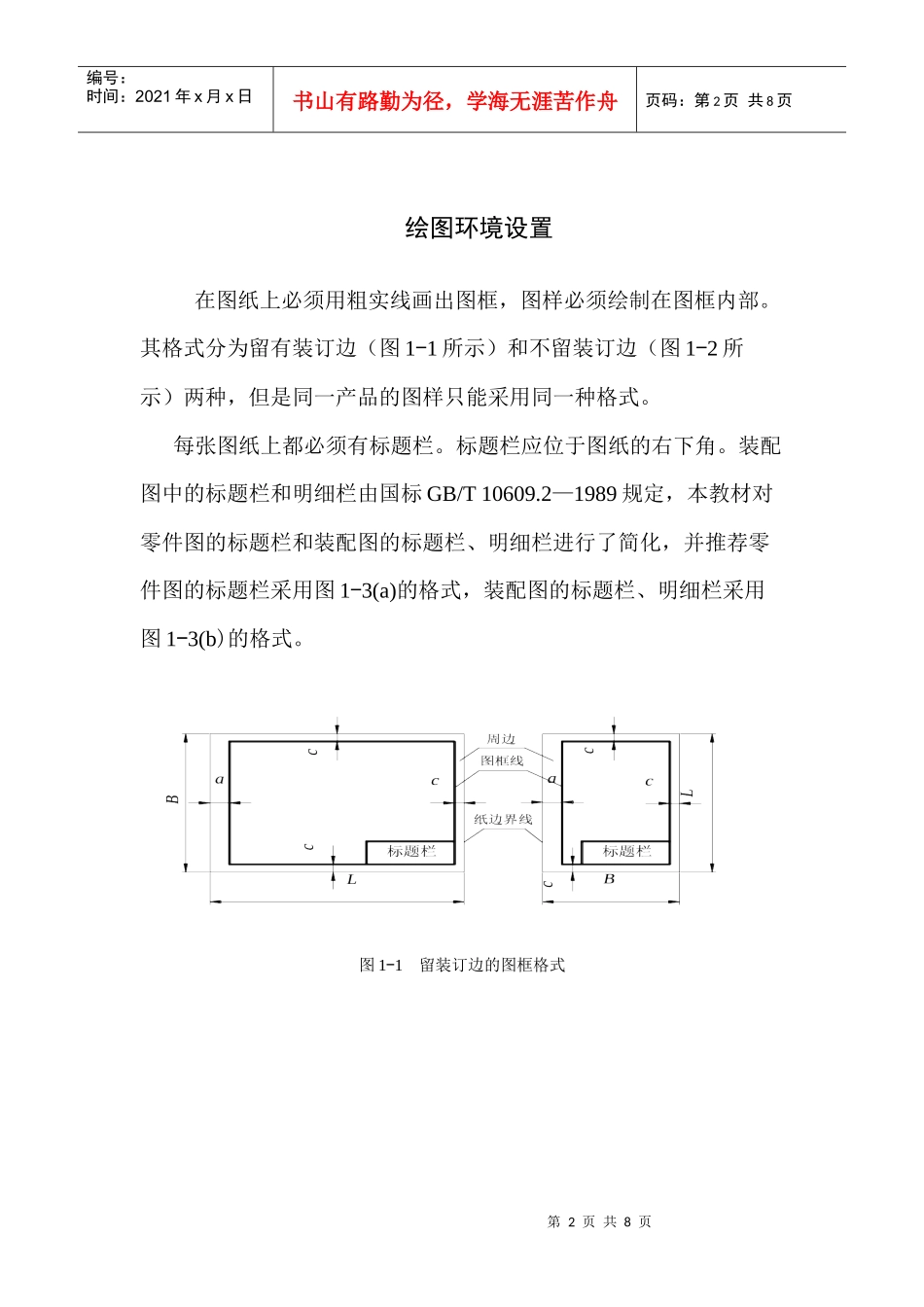

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页培训（一）利用AutoCAD绘图的一般步骤1.绘图环境设置：这些必要的绘图环境包括绘图界限、绘图单位、图层结构、颜色、线型、栅格间距、对象捕捉方式、尺寸样式和文字样式等。必要时还可以制成模板文件，为以后的绘图工作提供一个标准、方便的环境。2.绘制图形：绘图时，通常将不同种类的图线放置在不同的图层上，一般设定中心线层、粗实线层、细实线层、虚线层、文本层、尺寸层、填充图案层等。先绘制中心线等辅助线段，然后再绘制其他图线。做到先定位后定形。在绘图过程中，边绘图边修改，充分利用各种辅助绘图工具，使图形定位、定形准确。在做到准确无误表达设计内容的同时，还要符合各种专业图绘图标准。3.标注：标注尺寸、形位公差和书写必要的文字说明。4.绘制填充图案：必要时可以增加辅助线或关闭某些图层以确定填充边界。5.保存和输出图形。第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页绘图环境设置在图纸上必须用粗实线画出图框，图样必须绘制在图框内部。其格式分为留有装订边（图1-1所示）和不留装订边（图1-2所示）两种，但是同一产品的图样只能采用同一种格式。每张图纸上都必须有标题栏。标题栏应位于图纸的右下角。装配图中的标题栏和明细栏由国标GB/T10609.2—1989规定，本教材对零件图的标题栏和装配图的标题栏、明细栏进行了简化，并推荐零件图的标题栏采用图1-3(a)的格式，装配图的标题栏、明细栏采用图1-3(b)的格式。图1-1留装订边的图框格式第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页图1-2不留装订边的图幅格式(a)零件图标题栏(b)装配图明细栏图1-3简化标题栏和明细栏第4页共8页第3页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共8页图层分配如下：图层线型颜色线宽粗实线层实线白色0.5细实线层实线白色0.18虚层虚线白色0.18中心线层中心线白色0.18文本层实线白色0.18填充图案层实线白色0.18尺寸层实线白色0.181-1．如何设置图示A3模板文件。第5页共8页第4页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共8页1-2．按照下图所示的尺寸绘制A4图幅的图框、标题栏和明细表，不标注它们的尺寸。第6页共8页第5页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共8页CAD技能一级（计算机绘图师）考试试题——工业产品类第7页共8页第6页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共8页试题说明：1．本试卷共四题，闭卷；2．考生在指定的驱动器下建立一个以“考号和姓名”为名称的文件夹（例如：10001-刘平），用于存放两个图形文件；3．试题1、试题2和试题3存放于一个图形文件，名字为“123”，图面的布局如下图所示；4．存放试题4的图形文件，名字为“4”；5．按照国家标准的有关规定设置文字样式、线型、线宽和线型比例；6．建议不同的图层选用不同的颜色；7．交卷之前应再次检查所建立的文件夹和图形文件的名称及位置若未按上述要求，请改正，以免收卷时漏掉这些文件；8．考试时间为180分钟。第8页共8页第7页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共8页按照图示的尺寸绘制A4图幅的图框和标题栏，不标注图框和标题栏的尺寸，需要填写校核者和图号以外的内容。
