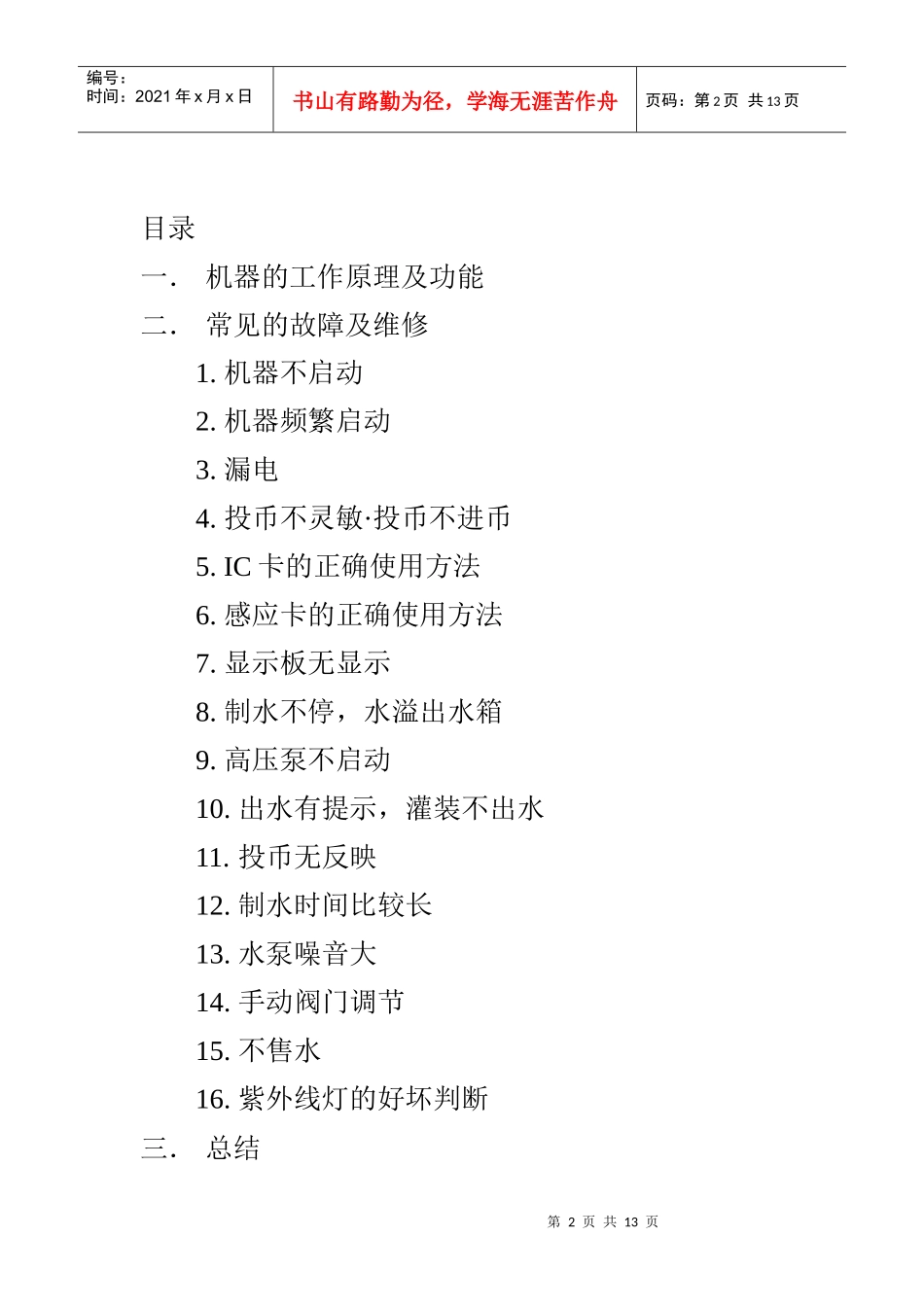

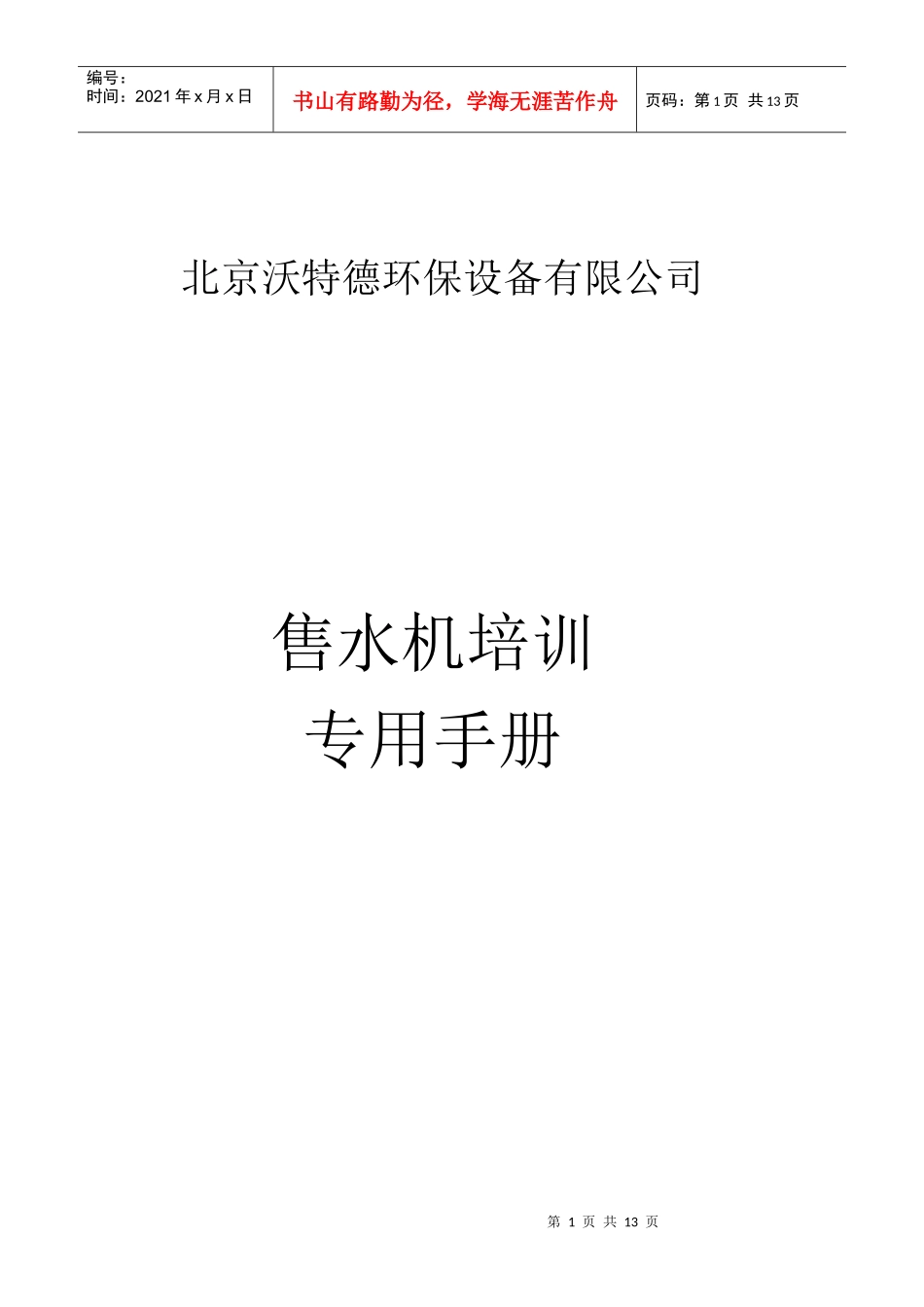

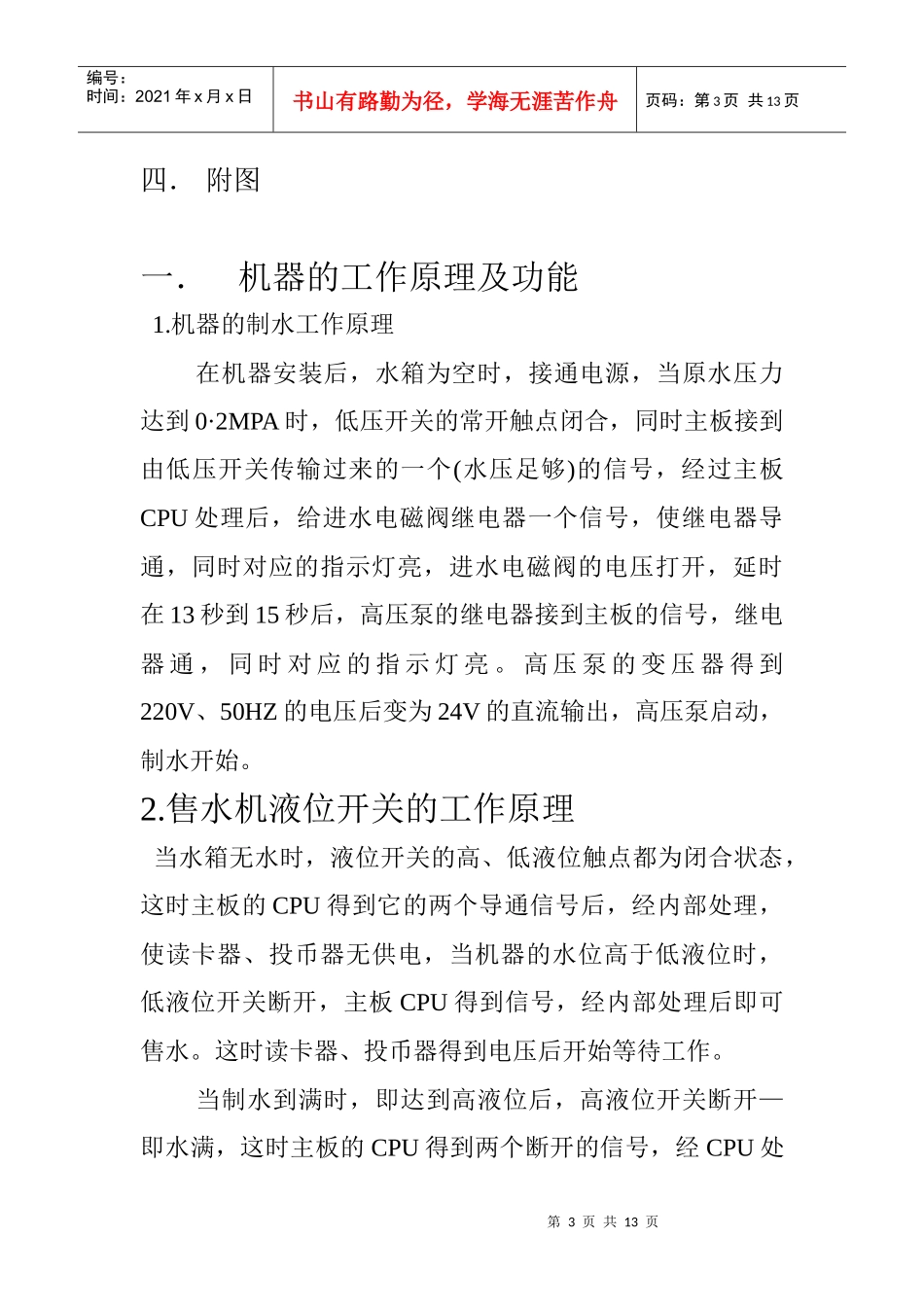

第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共13页北京沃特德环保设备有限公司售水机培训专用手册第2页共13页第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共13页目录一．机器的工作原理及功能二．常见的故障及维修1.机器不启动2.机器频繁启动3.漏电4.投币不灵敏·投币不进币5.IC卡的正确使用方法6.感应卡的正确使用方法7.显示板无显示8.制水不停，水溢出水箱9.高压泵不启动10.出水有提示，灌装不出水11.投币无反映12.制水时间比较长13.水泵噪音大14.手动阀门调节15.不售水16.紫外线灯的好坏判断三．总结第3页共13页第2页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共13页四．附图一．机器的工作原理及功能1.机器的制水工作原理在机器安装后，水箱为空时，接通电源，当原水压力达到0·2MPA时，低压开关的常开触点闭合，同时主板接到由低压开关传输过来的一个(水压足够)的信号，经过主板CPU处理后，给进水电磁阀继电器一个信号，使继电器导通，同时对应的指示灯亮，进水电磁阀的电压打开，延时在13秒到15秒后，高压泵的继电器接到主板的信号，继电器通，同时对应的指示灯亮。高压泵的变压器得到220V、50HZ的电压后变为24V的直流输出，高压泵启动，制水开始。2.售水机液位开关的工作原理当水箱无水时，液位开关的高、低液位触点都为闭合状态，这时主板的CPU得到它的两个导通信号后，经内部处理，使读卡器、投币器无供电，当机器的水位高于低液位时，低液位开关断开，主板CPU得到信号，经内部处理后即可售水。这时读卡器、投币器得到电压后开始等待工作。当制水到满时，即达到高液位后，高液位开关断开—即水满，这时主板的CPU得到两个断开的信号，经CPU处第4页共13页第3页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共13页理，把高压泵、进水电磁阀的继电器的电压断掉，机器停止工作。当水箱的液面低于高液位时，10分钟后机器开始制水，水箱满后停止工作。3.灌装的工作原理当用户在投币使用时，主板得到信号经CPU处理，按“灌装”键使电源导通，主板得到信号灌装继电器闭合，使灌装泵工作。如果是投币打水，显示板的金额不会发生变化，相应的水量则倒计时的变化，到0时自动关闭灌装系统，在在中间如果出水已灌满当时的容器，更换时用户需按以下止水键，主板的道信号后，关闭灌装系统，这时用户在3分钟之内，可以再按灌装键进行下个容器的灌装（但只能暂停三次）。当用户在刷感应卡时，显示屏上会显示卡上的金额，精确到分如：15734按下灌装键后，主板得到信号，打开灌装系统同投币一样这时，显示板以累计的方式扣除金额，最低以2分起，然后以2分为单位进行累计，如0.02第5页共13页第4页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共13页00.1即为0.1升水花了0.02元钱，当容器灌满后再次贴卡，主板得到信号后，关闭灌装系统，灌装完毕。4.投币、贴卡的工作原理将硬币从投币器的上方投入口投入，硬币进入后显示屏会显示硬币金额及相应的出水量，按出水键可进行灌装水为0时，自动关闭灌装系统，打水结束。将卡贴近“贴卡区”后，贴卡器进行读数，显示屏显示卡内金额，按出水键可进行灌装，当容器灌满后再次贴卡，主板得到信号后，关闭灌装系统，灌装完毕。5.电路板的工作原理及功能根据外部输入的各种信号，经CPU处理后做出相应的指令，使对应的运行系统运行，内部配有时钟功能，刷卡金额、投币金额、累计出水量功能。主板的电源显示旁边有俩个按钮，操作步骤如下：A0000000为投币总金额，长按右键清零B0000000为刷卡总金额，长按右键清零C0800北京时间，按右键调整第6页共13页第5页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共13页H5.0水价设定，按右键调整P1800开灯时间，按右键调整L2300关灯时间，按右键调整二．常见的故障及排除1.机器不启动现象:电磁阀打不开，高压泵不启动。需要检查的要素：1）电源灯是否亮2）高、低压开关是否接好是否导通，有指示高、低绿灯亮3）液位开关是...
