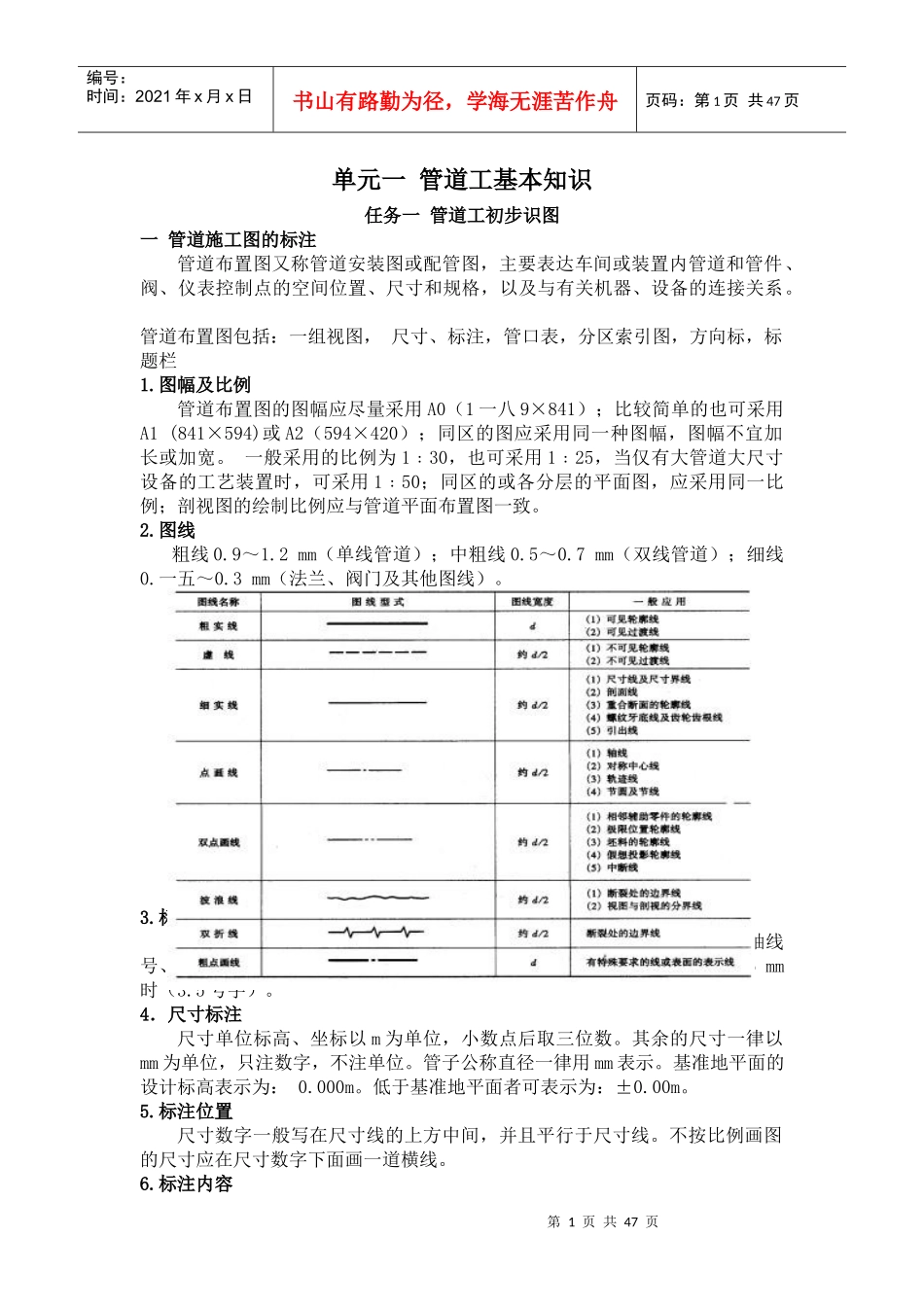

第1页共47页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共47页单元一管道工基本知识任务一管道工初步识图一管道施工图的标注管道布置图又称管道安装图或配管图,主要表达车间或装置内管道和管件、阀、仪表控制点的空间位置、尺寸和规格,以及与有关机器、设备的连接关系
管道布置图包括:一组视图,尺寸、标注,管口表,分区索引图,方向标,标题栏1
图幅及比例管道布置图的图幅应尽量采用A0(1一八9×841);比较简单的也可采用A1(841×594)或A2(594×420);同区的图应采用同一种图幅,图幅不宜加长或加宽
一般采用的比例为1﹕30,也可采用1﹕25,当仅有大管道大尺寸设备的工艺装置时,可采用1﹕50;同区的或各分层的平面图,应采用同一比例;剖视图的绘制比例应与管道平面布置图一致

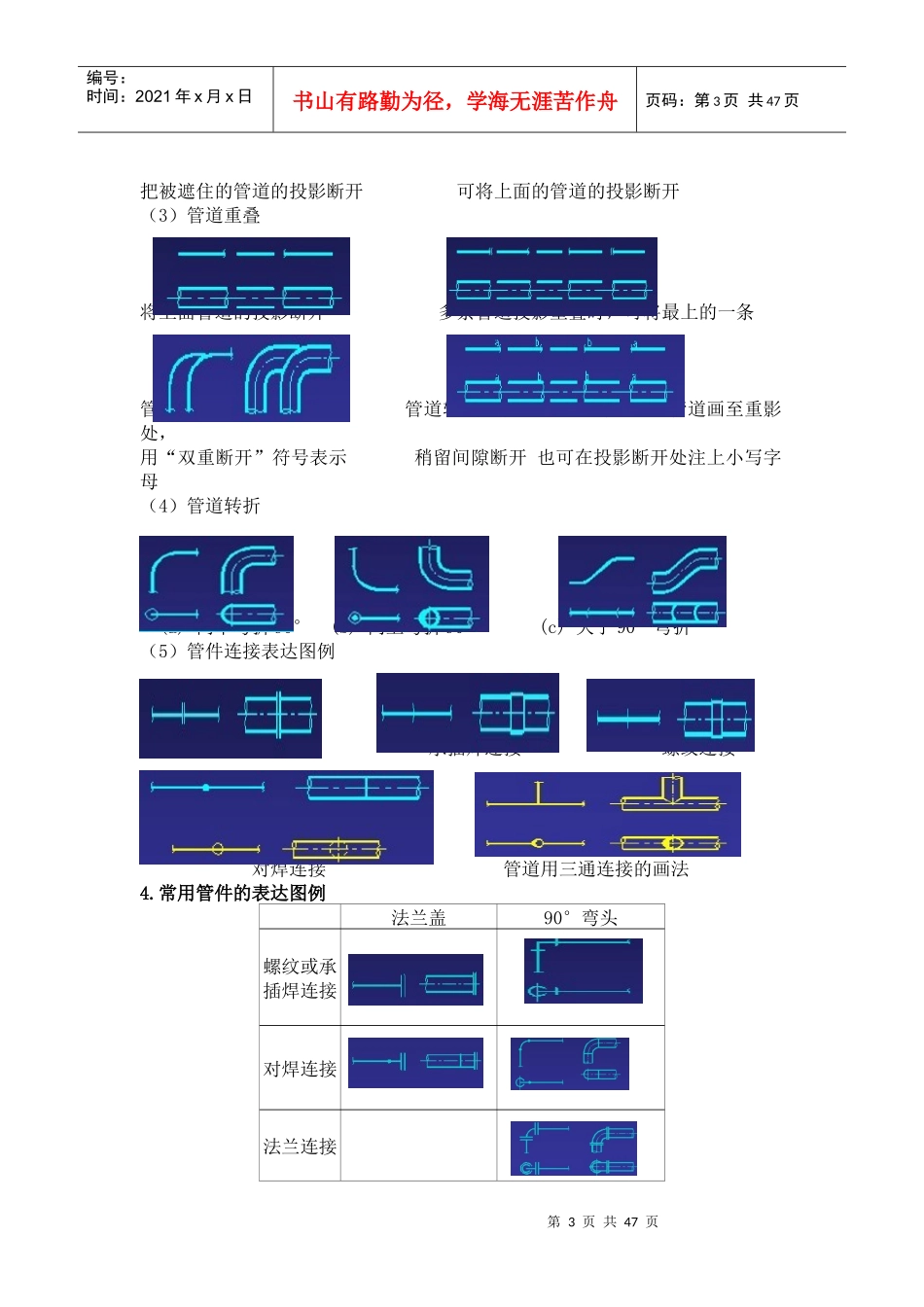

2mm(单线管道);中粗线0
7mm(双线管道);细线0
3mm(法兰、阀门及其他图线)
标注字体图名、图标中的图号、视图符号(7号字);工程名称、文字说明及轴线号、表格中的文字(5号字);数字及字母、表格中的文字其中格子小于6mm时(3
4.尺寸标注尺寸单位标高、坐标以m为单位,小数点后取三位数
其余的尺寸一律以mm为单位,只注数字,不注单位
管子公称直径一律用mm表示
基准地平面的设计标高表示为:0
低于基准地平面者可表示为:±0
标注位置尺寸数字一般写在尺寸线的上方中间,并且平行于尺寸线
不按比例画图的尺寸应在尺寸数字下面画一道横线

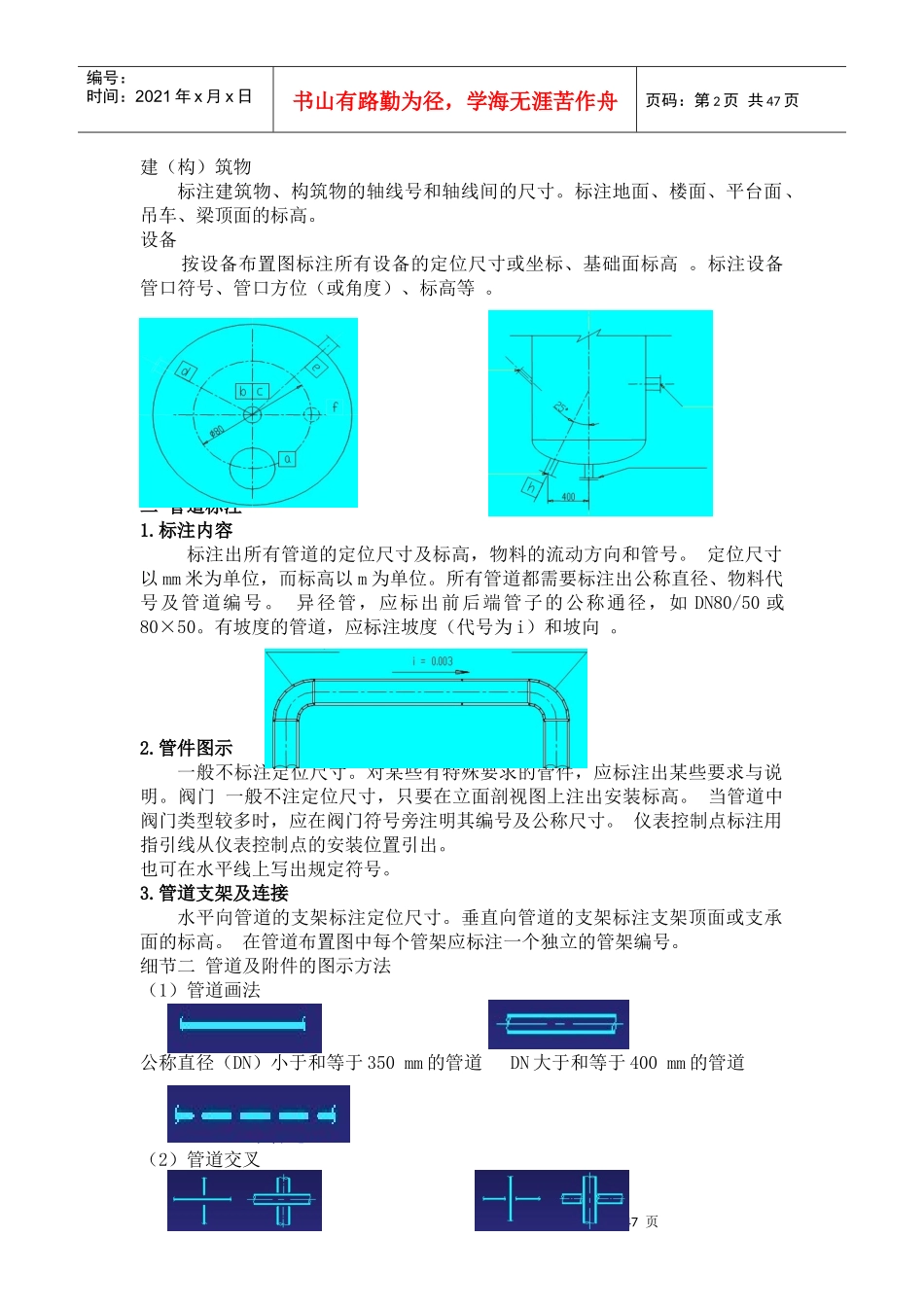

标注内容第2页共47页第1页共47页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共47页建(构)筑物标注建筑物、构筑物的轴线号和轴线间的尺寸
标注地面、楼面、平台面、吊车、梁顶面的标高
设备按设备布置图标注所有设备的定位尺寸或坐标
