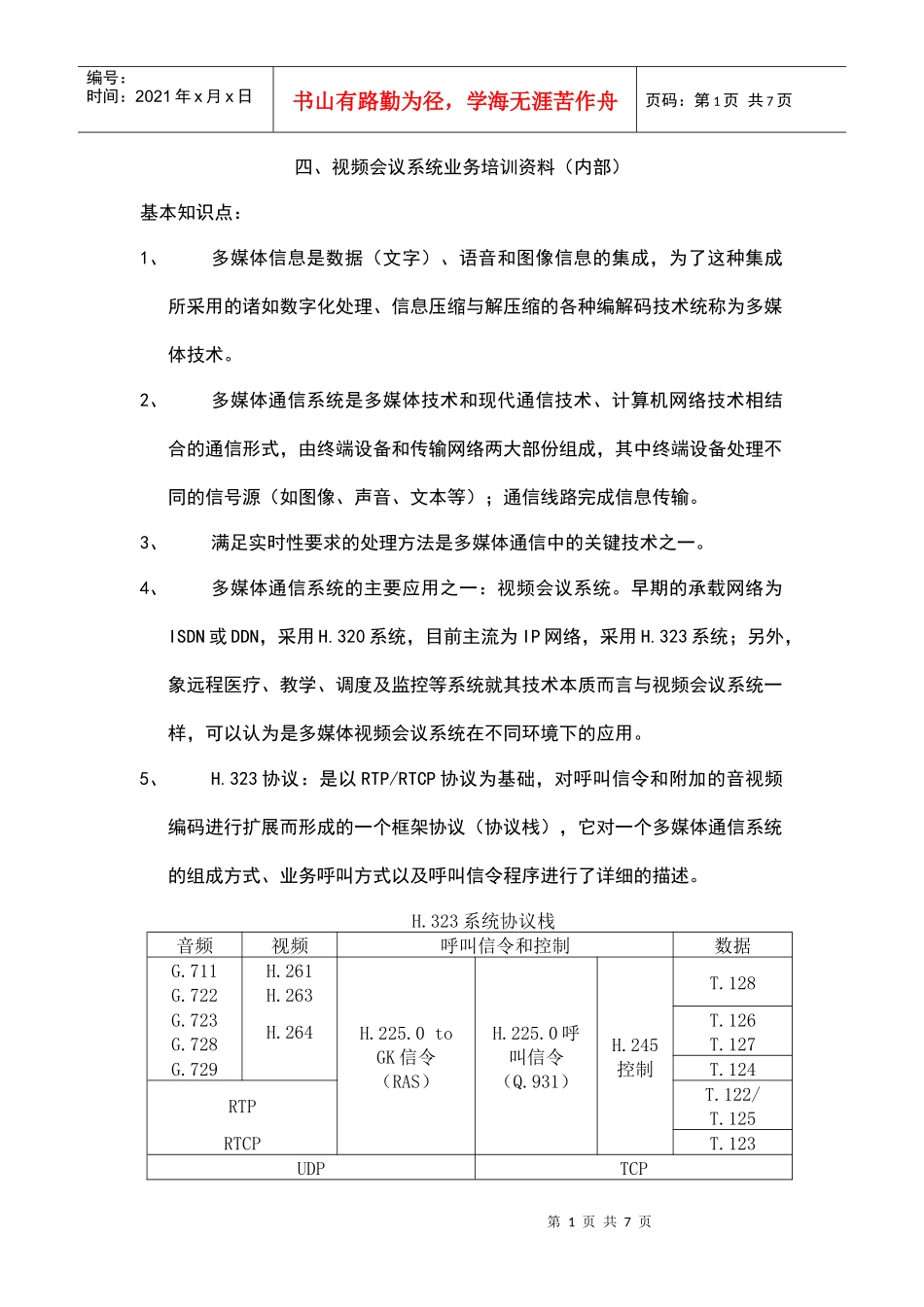

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页四、视频会议系统业务培训资料（内部）基本知识点：1、多媒体信息是数据（文字）、语音和图像信息的集成，为了这种集成所采用的诸如数字化处理、信息压缩与解压缩的各种编解码技术统称为多媒体技术。2、多媒体通信系统是多媒体技术和现代通信技术、计算机网络技术相结合的通信形式，由终端设备和传输网络两大部份组成，其中终端设备处理不同的信号源（如图像、声音、文本等）；通信线路完成信息传输。3、满足实时性要求的处理方法是多媒体通信中的关键技术之一。4、多媒体通信系统的主要应用之一：视频会议系统。早期的承载网络为ISDN或DDN，采用H.320系统，目前主流为IP网络，采用H.323系统；另外，象远程医疗、教学、调度及监控等系统就其技术本质而言与视频会议系统一样，可以认为是多媒体视频会议系统在不同环境下的应用。5、H.323协议：是以RTP/RTCP协议为基础，对呼叫信令和附加的音视频编码进行扩展而形成的一个框架协议（协议栈），它对一个多媒体通信系统的组成方式、业务呼叫方式以及呼叫信令程序进行了详细的描述。H.323系统协议栈音频视频呼叫信令和控制数据G.711G.722H.261H.263H.225.0toGK信令（RAS）H.225.0呼叫信令（Q.931）H.245控制T.128G.723G.728H.264T.126T.127G.729T.124RTPT.122/T.125RTCPT.123UDPTCP第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页网络层（IP）链路层（LinkLayer）物理层（PhysicalLayer）6、H.323通信系统的组成：一般来说，主要由终端（T）、网关（GW）、网闸（GK）、多点控制单元（MCU）四个主要的组件组成，其中终端、网关和多点控制单元统称为端点，可以发起或接收呼叫，媒体信息流从端点生成并结束于端点；网闸（或称网守）用于呼叫控制；另外，多点控制单元包含多点控制器（MC）和多点处理器（MP），其中MC实现多点呼叫传输的控制，MP实现多点呼叫时媒体信息流的处理。说明：“多点”一般指三个以及三个以上。7、视频会议终端（编解码器CODEC）：是视频会议系统的基本功能实体，为会场提供基本的视频会议业务。包括音频编解码模块、视频编解码模块、会议控制模块、通讯处理模块以及网络接口模块等部分，主要完成音视频信第3页共7页第2页共7页视频处理音频处理会议控制通讯处理网络接口数据编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页号的编解码、数据信号传输、呼叫建立及控制等功能。终端属于用户数字设备，在视频会议系统中处在会场的图像、音频、数据输入/输出设备和通信网络之间。说明：熟悉SONY、TANDBERG、华为等系列产品。第4页共7页第3页共7页网络音频输出设备音频输入设备视频输出设备网络接口编解码器（CODEC)编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共7页视频会议终端工作原理示意图8、多点控制单元（MCU）：用来管理多点会议，是多点视频会议系统的媒体控制实体；在多点会议中，多点控制器（MC）将进行与每一个终端间的能力交换，以确定会议中的公共能力；当一个终端加入或离开会议时，MC将修改它的能力集并将其发送给与会的终端；MC为会议选定通信模式，并使得在会议中的各终端工作在共同选定的通信模式下。多点处理器（MP）接收来自终端的音、视频和数据码流，进行处理后再送回到终端去，MP对视频的处理有两种方式：其一是视频切换，可由主席手动控制或依据声音大小来自动控制；其二是视频流复合，将若干站点的图像复合在一个画面上，实现多画面显示（分屏显示）。说明：MC是必选组件而MP是可选组件；MCU对视频图像、语音和数据信号进行交换和处理，即对宽带数据流（384kbps以上）进行交换，而不对模拟语音或64kbps数字语音进行切换；熟悉RadVision系列产品。9、网闸（网守）：在H.323系统中是一个可选组件，是视频会议系统的第5页共7页第4页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共7页呼叫控制实体，相当于一个虚拟交换中心，向H.323节点提供呼叫控制服务，功能包括：⑴地址翻译：将...
