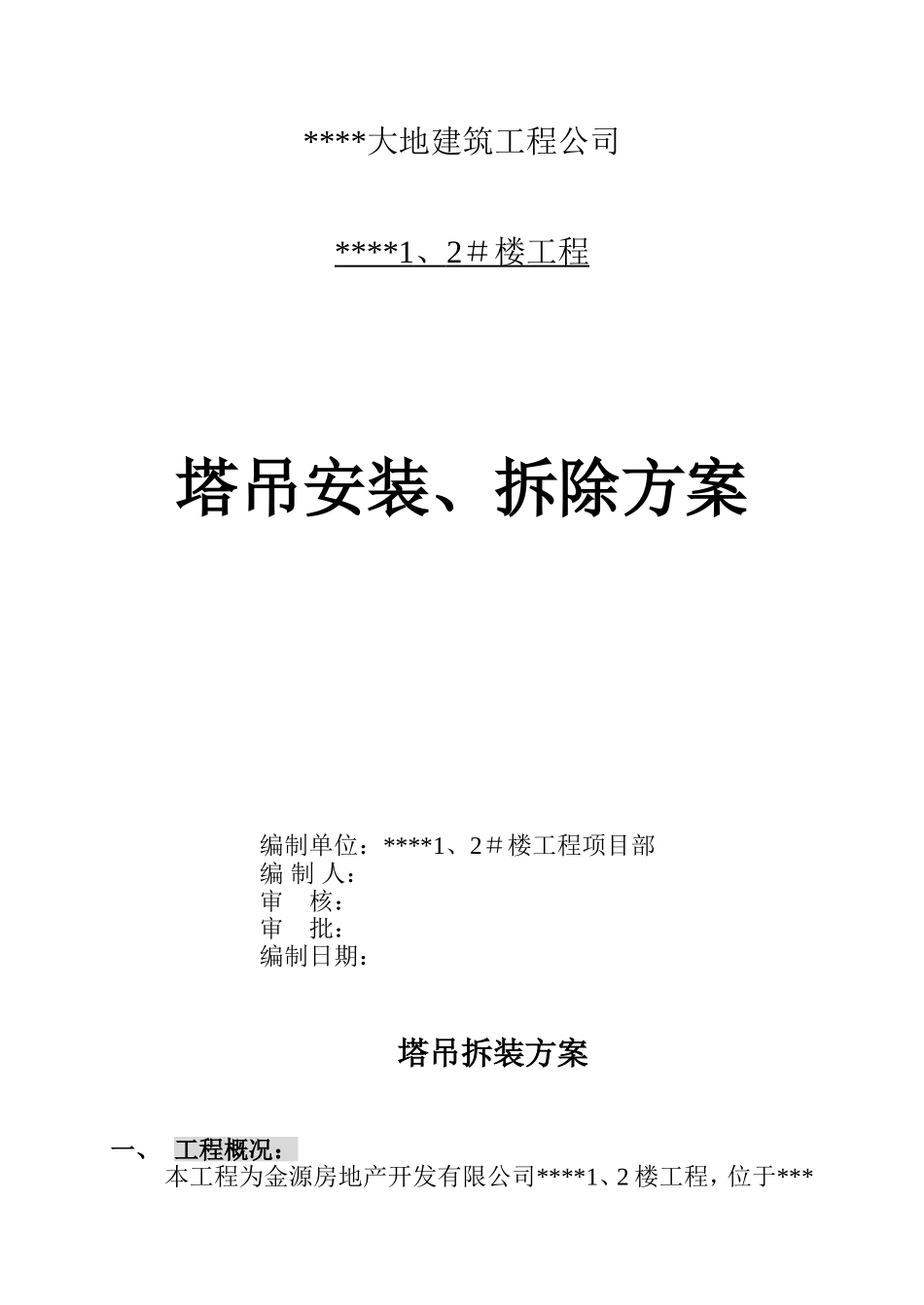

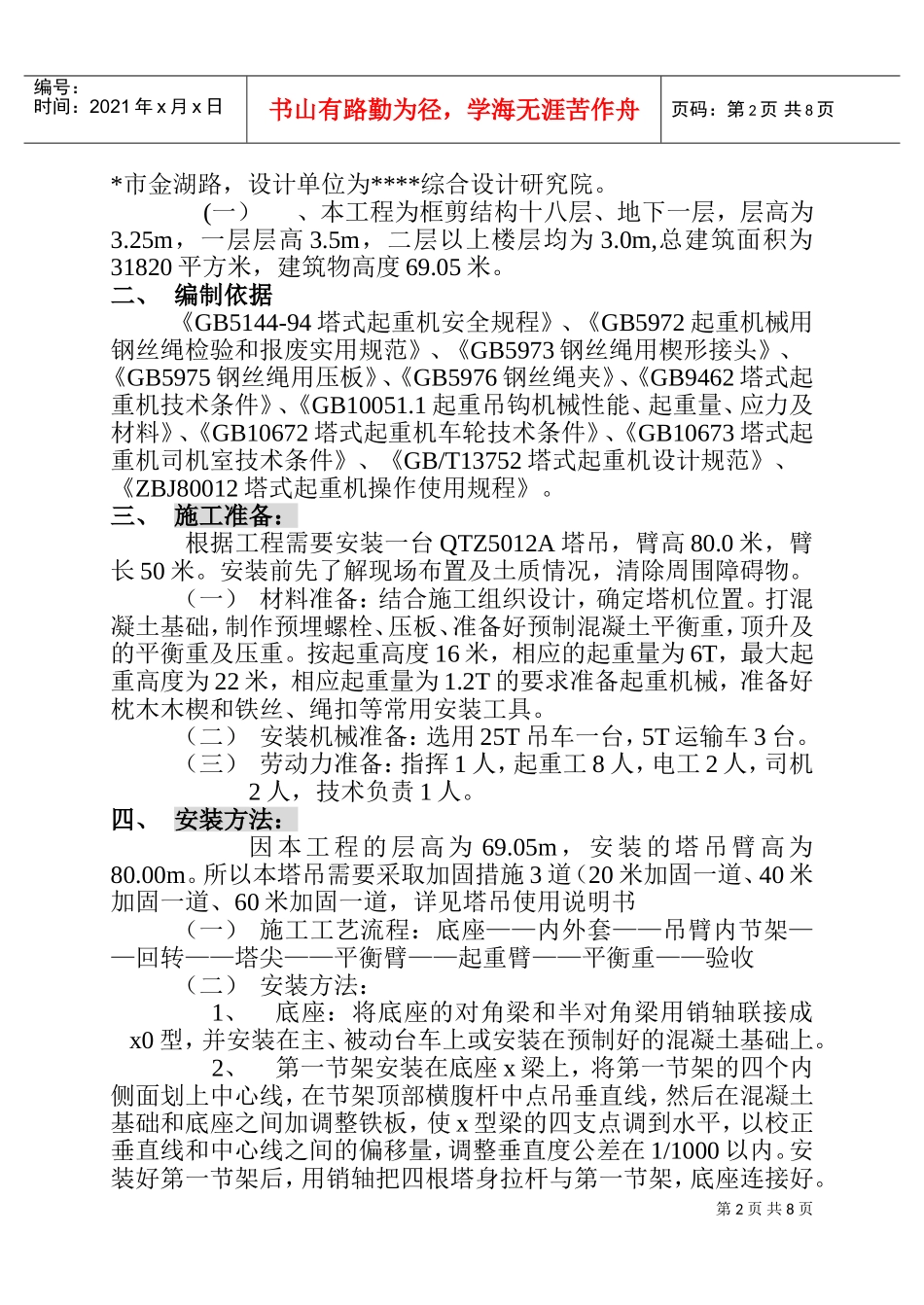

****大地建筑工程公司****1、2＃楼工程塔吊安装、拆除方案编制单位：****1、2＃楼工程项目部编制人：审核：审批：编制日期：塔吊拆装方案一、工程概况：本工程为金源房地产开发有限公司****1、2楼工程，位于***第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页*市金湖路，设计单位为****综合设计研究院。(一）、本工程为框剪结构十八层、地下一层，层高为3.25m，一层层高3.5m，二层以上楼层均为3.0m,总建筑面积为31820平方米，建筑物高度69.05米。二、编制依据《GB5144-94塔式起重机安全规程》、《GB5972起重机械用钢丝绳检验和报废实用规范》、《GB5973钢丝绳用楔形接头》、《GB5975钢丝绳用压板》、《GB5976钢丝绳夹》、《GB9462塔式起重机技术条件》、《GB10051.1起重吊钩机械性能、起重量、应力及材料》、《GB10672塔式起重机车轮技术条件》、《GB10673塔式起重机司机室技术条件》、《GB/T13752塔式起重机设计规范》、《ZBJ80012塔式起重机操作使用规程》。三、施工准备：根据工程需要安装一台QTZ5012A塔吊，臂高80.0米，臂长50米。安装前先了解现场布置及土质情况，清除周围障碍物。（一）材料准备：结合施工组织设计，确定塔机位置。打混凝土基础，制作预埋螺栓、压板、准备好预制混凝土平衡重，顶升及的平衡重及压重。按起重高度16米，相应的起重量为6T，最大起重高度为22米，相应起重量为1.2T的要求准备起重机械，准备好枕木木楔和铁丝、绳扣等常用安装工具。（二）安装机械准备：选用25T吊车一台，5T运输车3台。（三）劳动力准备：指挥1人，起重工8人，电工2人，司机2人，技术负责1人。四、安装方法：因本工程的层高为69.05m，安装的塔吊臂高为80.00m。所以本塔吊需要采取加固措施3道（20米加固一道、40米加固一道、60米加固一道，详见塔吊使用说明书（一）施工工艺流程：底座——内外套——吊臂内节架——回转——塔尖——平衡臂——起重臂——平衡重——验收（二）安装方法：1、底座：将底座的对角梁和半对角梁用销轴联接成x0型，并安装在主、被动台车上或安装在预制好的混凝土基础上。2、第一节架安装在底座x梁上，将第一节架的四个内侧面划上中心线，在节架顶部横腹杆中点吊垂直线，然后在混凝土基础和底座之间加调整铁板，使x型梁的四支点调到水平，以校正垂直线和中心线之间的偏移量，调整垂直度公差在1/1000以内。安装好第一节架后，用销轴把四根塔身拉杆与第一节架，底座连接好。第3页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页3、将压重块和电缆筒安放在底座上，压重总重为55吨。4、自长平台安装在第一节架顶部，将四个活动挂钩挂在横腹杆上。5、油缸顶升梁安装在第一节架内，使梁两端的活动脚搁在最低一块内踏板上。6、将内套架Ⅰ节架及各部件组装好后，吊装到率一节架内，将塞杆耳环与油缸顶升梁铰点用销轴联接好，再将内外塔连接件与第一节架用螺栓固定。7、转支承、上下回转支承架，回转机构平台、栏杆等部件组装好后，安装到套架一节架顶部。塔顶节用销轴与回转上支承架固定。8、平衡臂在地面拼装好，装上起升机构、平衡臂拉杆、平台、挡风板、栏杆等部件，然后将平衡臂吊起，用销轴与回转上支承架连接固定，然后将平稳臂尾部抬高，直至臂上的拉杆与塔顶上的拉杆用销轴联接好后，放平平衡臂装上部分平衡重（40m臂长时装1块1200Kg，45m臂长时装1块1700Kg，50m臂长时装一块2500㎏,35m臂长时不装）。9、臂架可根据施工需要装为50m的长度，装上变幅小车和小车牵引机构，连接和穿绕变幅小车的钢丝绳，再将起重臂拉杆装于臂架上。（1）用吊车将起重臂吊起，使臂根铰点与回转上支承架的铰点耳对正，用销轴连接起来，头部放下，穿绕起升滑轮组钢丝绳，然后再将头部抬起，将已装好的起重臂拉杆的自由端用销轴与塔顶架连接。（2）臂架拉杆与塔顶节架连接的方法如下：首先把起重卷扬机的起升钢丝绳经塔顶滑轮引出来，固定在臂架拉杆的自由端，慢慢起动起升机构，钢丝绳便缓慢地把臂架拉杆拉向塔顶，直至把销轴穿上。10、在地面将操作室的一切电气设备装配好后，吊起安装在回转上支承架侧面，并...
