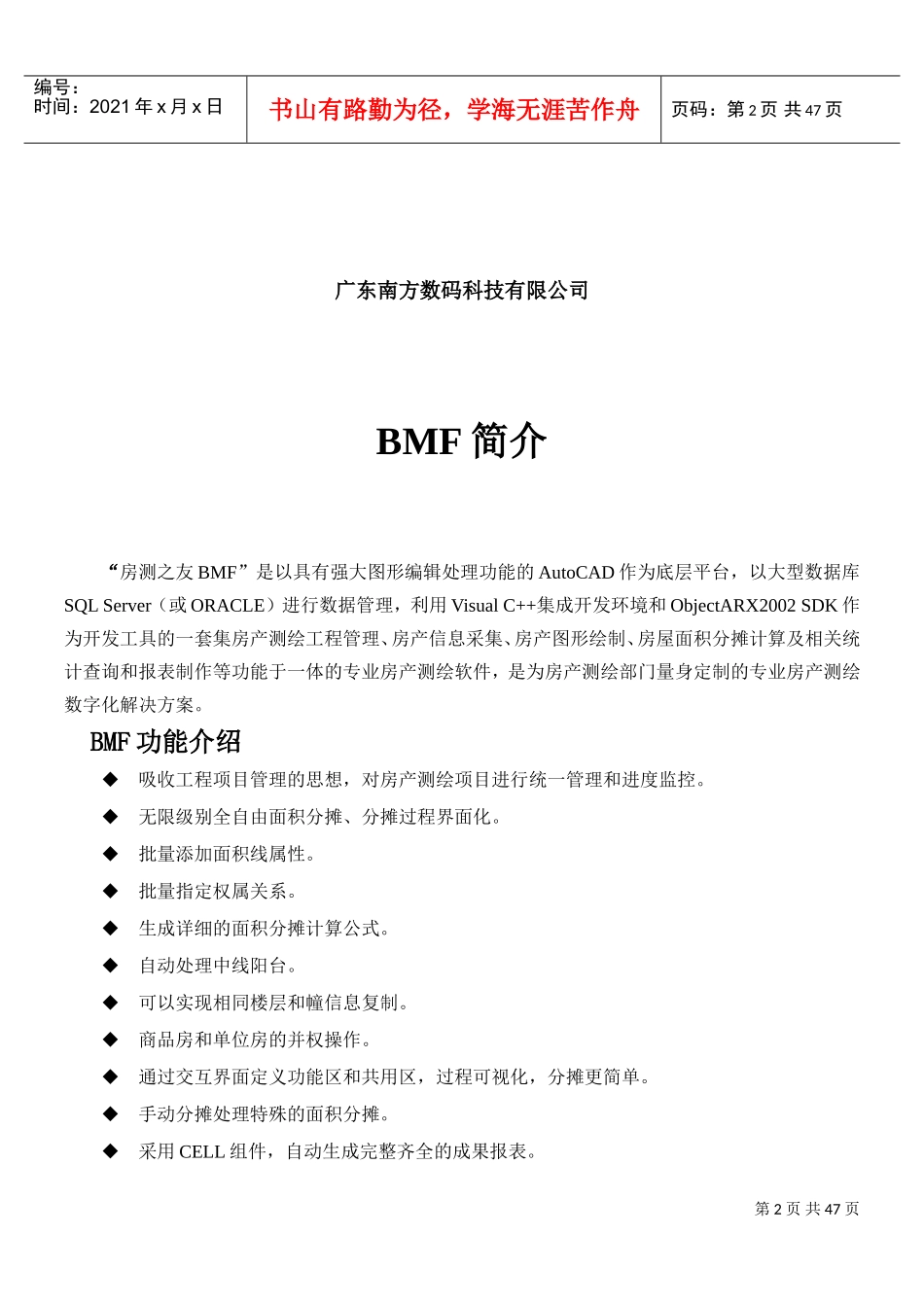

第1页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共47页房测之友BMF第2页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共47页广东南方数码科技有限公司BMF简介“房测之友BMF”是以具有强大图形编辑处理功能的AutoCAD作为底层平台，以大型数据库SQLServer（或ORACLE）进行数据管理，利用VisualC++集成开发环境和ObjectARX2002SDK作为开发工具的一套集房产测绘工程管理、房产信息采集、房产图形绘制、房屋面积分摊计算及相关统计查询和报表制作等功能于一体的专业房产测绘软件，是为房产测绘部门量身定制的专业房产测绘数字化解决方案。BMF功能介绍吸收工程项目管理的思想，对房产测绘项目进行统一管理和进度监控。无限级别全自由面积分摊、分摊过程界面化。批量添加面积线属性。批量指定权属关系。生成详细的面积分摊计算公式。自动处理中线阳台。可以实现相同楼层和幢信息复制。商品房和单位房的并权操作。通过交互界面定义功能区和共用区，过程可视化，分摊更简单。手动分摊处理特殊的面积分摊。采用CELL组件，自动生成完整齐全的成果报表。第3页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共47页房产成果图利用模板的方式生成，可以方便的实现地方定制。可以实现成果数据的导入导出。规范完整的房产图符号，能够生成完美的分幅图和分丘图。能够与各种主流全站仪等外设进行连接。采用大型的SQLServer或者ORACLE为数据库，对操作人员进行权限管理，能够保证数据的安全性。商品房的面积分摊计算房产项目测绘工作最复杂最重要的是：对住宅楼、综合楼、商场、办公楼、联体别墅等各种商品房的具体面积分摊计算。房测之友BMF也全面的解决了这个复杂重要的问题。下面将详细介绍如何进行商品房的面积分摊计算。商品房面积分摊计算的基本流程如下：1、新建测绘工程项目信息2、新建幢信息、楼层信息、单元信息和新建幢的标准信息图3、绘制商品房建筑楼的分层平面图图形4、设置当前楼层5、添加实体面积线属性6、划分分摊区7、指定分摊关系8、面积分摊计算9、查看分摊结果10、分摊检查、面积检核11、生成报表和分户图等成果12、检查提交13、审核第4页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共47页14、复审4.1新建测绘工程信息测绘信息包括项目信息、幢信息及楼层户室单元信息。项目可以包含一幢也可以是多幢。一般把测绘部门收取的一个委托案件设定为一个工程项目。4.1.1新建项目信息点击菜单“工程”下的“测绘信息”，出现如图4-1所示的测绘信息界面：图4-1项目信息窗口该窗口基本分为3个部分，上半部分以列表的形式列出数据库中所有的已存在的项目；中间部分显示某一个项目的详细信息；下面部分提供查询功能。房产工程项目类型可以分为实测和预测。新建一项目信息也很简单，首先选择好项目类型，然后点击“新建”（系统会自动根据数据库中的项目编号，给新建项目创建一个编号），接着填写项目名称、委托方、项目坐落、委托方联系人、联系电话等相关信息，最后点击按钮“保存”即可。4.1.2新建幢信息在图4-1的窗口中，点击幢信息页签，出现如图4-2所示的幢信息界面：第5页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共47页图4-2幢信息窗口在项目信息界面选中某个项目，再双击，在幢信息窗口中直接显示该项目下的所有幢。幢信息窗口分为4部分，上部分以列表的形式显示所有建好的幢；左中部分显示某幢的信息；右中部分显示该幢的标准信息图；下面部分提供幢信息查询的功能。新建幢基本信息方法如下：点击一下“新建幢”按钮，然后填写完所有的幢信息如座落、楼层、结构等等，最后点击“保存幢”即可。其中幢编号是不允许输入的。幢编号会根据系统数据库中最大编号自动给出。当幢信息中输入了地上和地下楼层数、单元数，那么系统会自动把楼层信息和单元信息在楼层户室窗口中建好。如果第一次忘记输入了单元数，也可以直接在楼层户室页面新建单元。在这里，一定要注意的是：对于商品房的面积分摊计...
