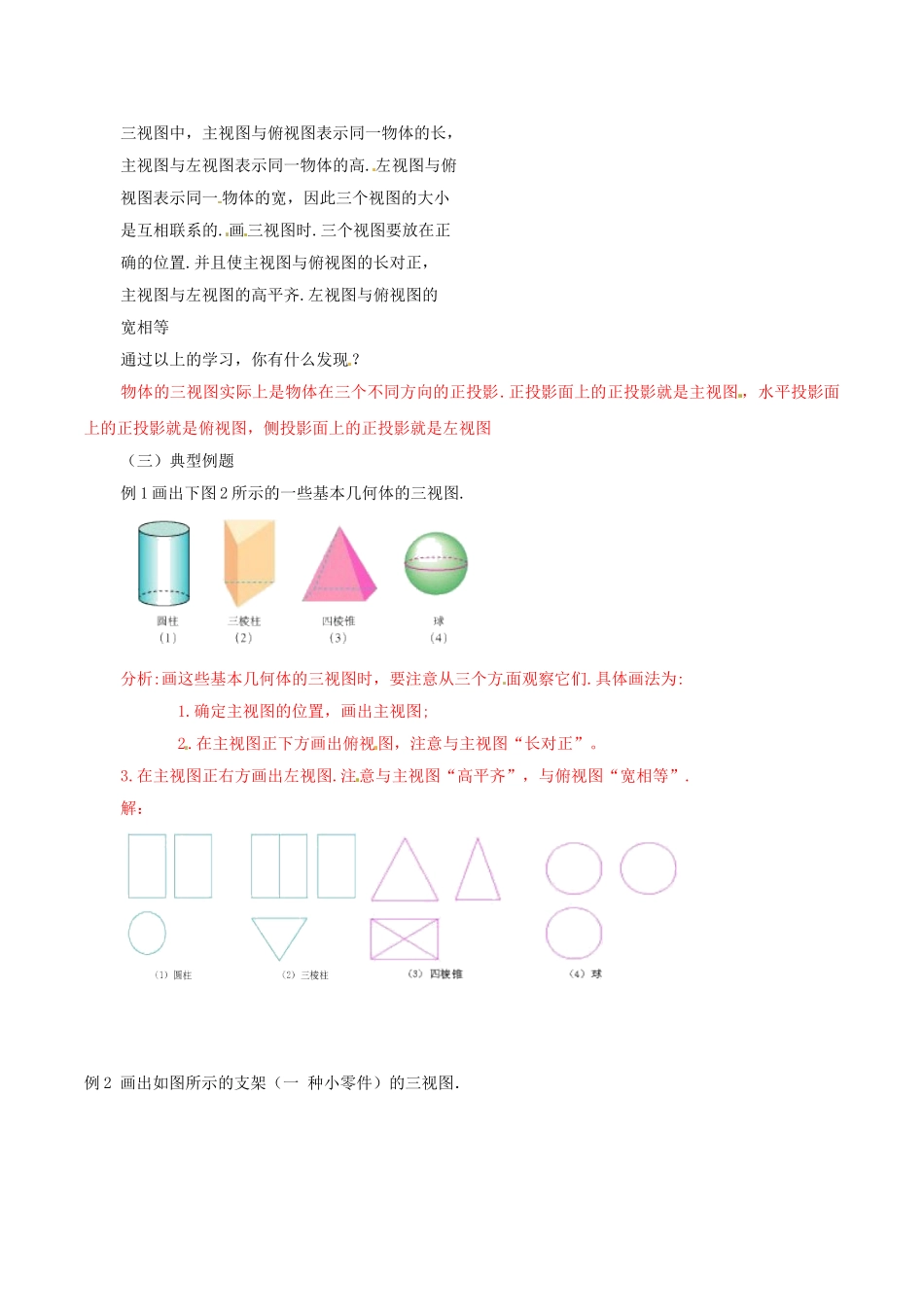

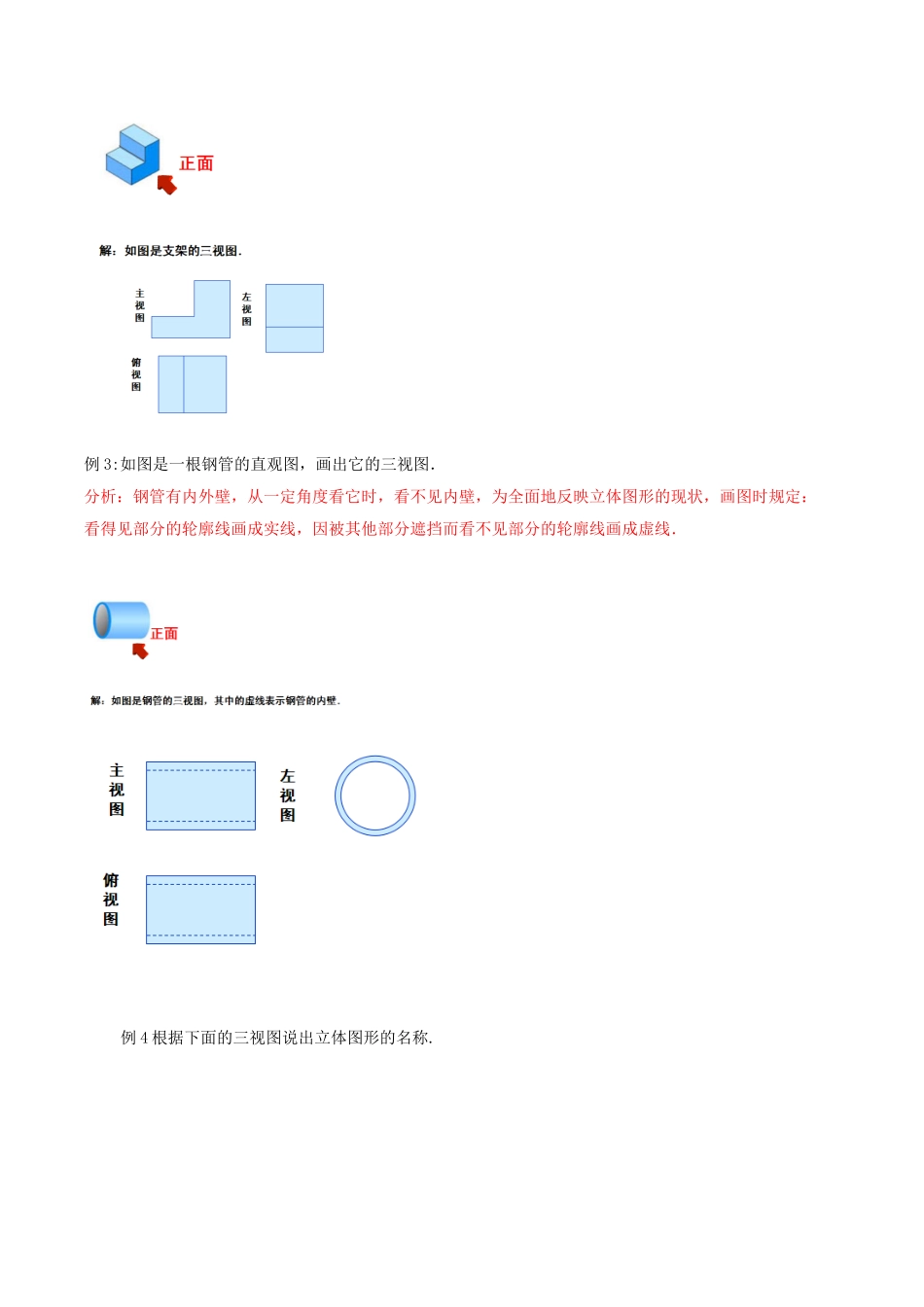

三视图一、教学目标：1、会从投影的角度理解视图、三视图的概念，2、会画简单几何体和物体的三视图；3、学会根据物体的三视图描述出几何体的基本形状或实物原型，4.根据三视图中的数据计算体积、表面积.二、教学重、难点教学重点：会画简单几何体和物体的三视图；会根据物体的三视图描述出几何体的基本形状或实物原型，教学难点：根据物体的三视图描述出几何体的基本形状或实物原型，根据三视图中的数据计算体积、表面积三、教学过程（一）创设情境幻灯片展示从不同角度看实物的图片，得出视图的概念：当我们从某一方向观察一个物体时，所看到的平面图形叫做物体的一个视图.（二）学习新知三视图的概念如图(1)，我们用三个互相垂直的平面作为投影面，其中正对着我们的叫做正面，正面下方的叫做水平面，右边的叫做侧面.一个物体(例如一个长方体)在三个投影面内同时进行正投影，在正面内得到的由前向后观察物体的视图，叫做主视图，在水平面内得到的由上向下观察物体的视图，叫做俯视图;在侧面内得到由左向右观察物体的视图，叫做左视图.如图(2)，将三个投影面展开在一个平面内，得到这一物体的一张三视图(由主视图，俯视图和左视图组成).三视图中的各视图，分别从不同方面表示物体，三者合起来就能够较全面地反映物体的形状.三视图中，主视图与俯视图表示同一物体的长，主视图与左视图表示同一物体的高.左视图与俯视图表示同一物体的宽，因此三个视图的大小是互相联系的.画三视图时.三个视图要放在正确的位置.并且使主视图与俯视图的长对正，主视图与左视图的高平齐.左视图与俯视图的宽相等通过以上的学习，你有什么发现？物体的三视图实际上是物体在三个不同方向的正投影.正投影面上的正投影就是主视图，水平投影面上的正投影就是俯视图，侧投影面上的正投影就是左视图（三）典型例题例1画出下图2所示的一些基本几何体的三视图.分析:画这些基本几何体的三视图时，要注意从三个方面观察它们.具体画法为:1.确定主视图的位置，画出主视图;2.在主视图正下方画出俯视图，注意与主视图“长对正”。3.在主视图正右方画出左视图.注意与主视图“高平齐”，与俯视图“宽相等”.解：例2画出如图所示的支架（一种小零件）的三视图．例3:如图是一根钢管的直观图，画出它的三视图．分析：钢管有内外壁，从一定角度看它时，看不见内壁，为全面地反映立体图形的现状，画图时规定：看得见部分的轮廓线画成实线，因被其他部分遮挡而看不见部分的轮廓线画成虚线．例4根据下面的三视图说出立体图形的名称.分析:由三视图想象立体图形时，要先分别根据主视图、俯视图和左视图想象立体图形的前面、上面和左侧面，然后再综合起来考虑整体图形，解:(1)从三个方向看立体图形，图象都是矩形，可以想象出:整体是长方体，如图(1)所示;(2)从正面、侧面看立体图形，图象都是等腰三角形;从上面看，图象是圆;可以想象出:整体是圆锥，如图(2)所示.例5某工厂要加工一批密封罐，设计者给出了密封罐的三视图(如下图)，请你按照三视图确定制作每个密封罐所需钢板的面积.分析:对于某些立体图形，若沿其中一些线(例如棱柱的棱)剪开，可以把立体图形的表面展开成一个平面图形——展开图.在实际的生产中.三视图和展开图往往结合在一起使用.解决本题的思路是，由视图想象出密封罐的立体形状，再进一步画出展开图.从而计算面积.解:由三视图可知，密封罐的形状是正六棱柱(如图(左)).密封罐的高为50mm，底面正六边形的直径为100mm.边长为50mm，图(右)是它的展开图.由展开图可知，制作一个密封罐所需钢板的面积为（四）巩固练习1.画圆锥三视图2、如下图，水平放置的圆柱形物体，中间有一细棒，则此几何体的左视图是()3.将两个圆盘一个茶叶桶，一个皮球和一个蒙古包模型按如图所云浮的方式摆放在一起，其主视图是（）。4.下面所给的三视图表示什么几何体?直四棱柱5、一个机器零件的三视图如图所示(单位:cm)，这个机器零件是一个什么样的立体图形？它的体积是多少？四.课堂小结本节课你有什么收获？1、学会视图、三视图的概念，2、会画简单几何体和物体的三视图；3、学会根据物体的三视图描述出几何体的基本形状或实物原型，4.能够根...
