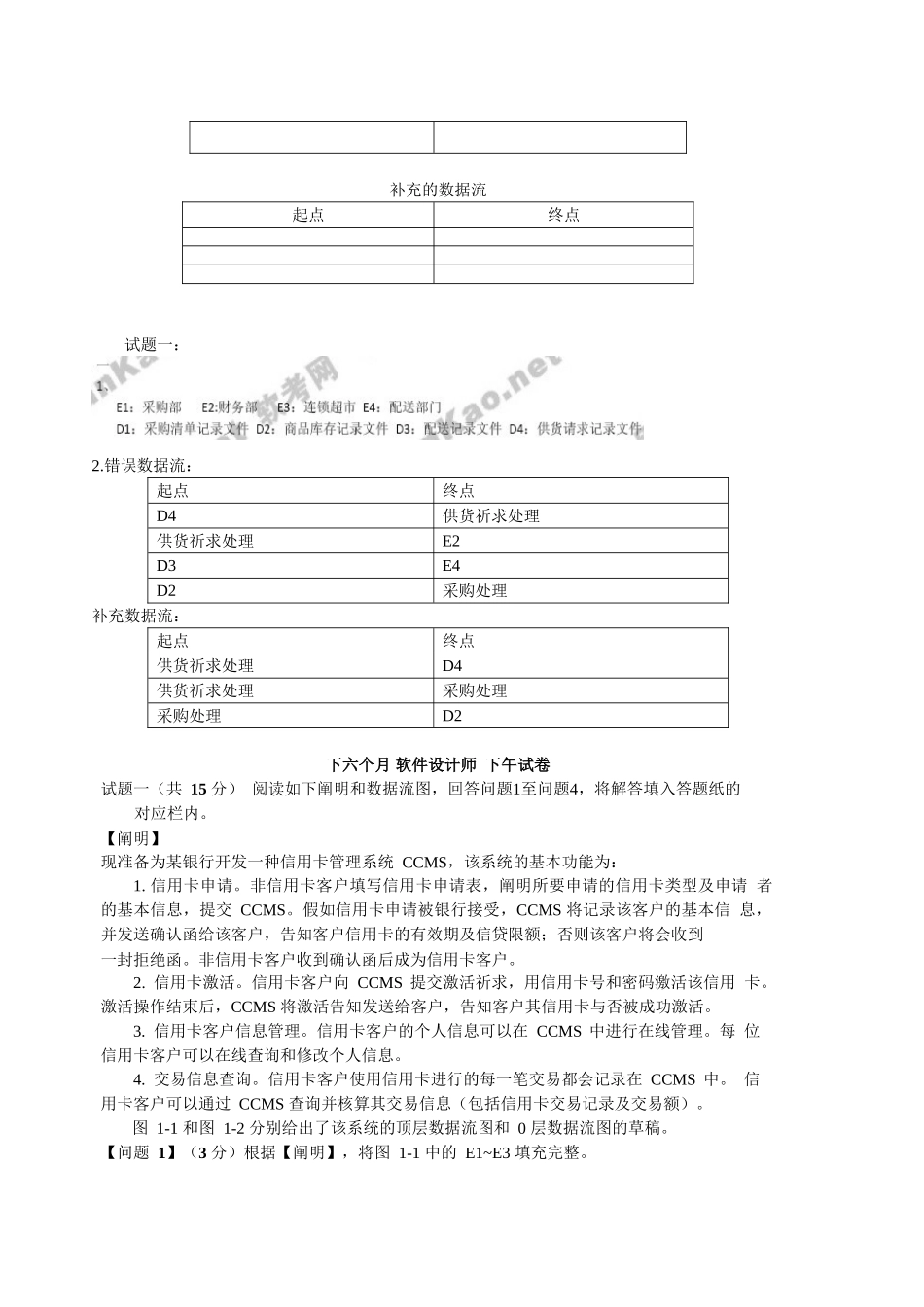

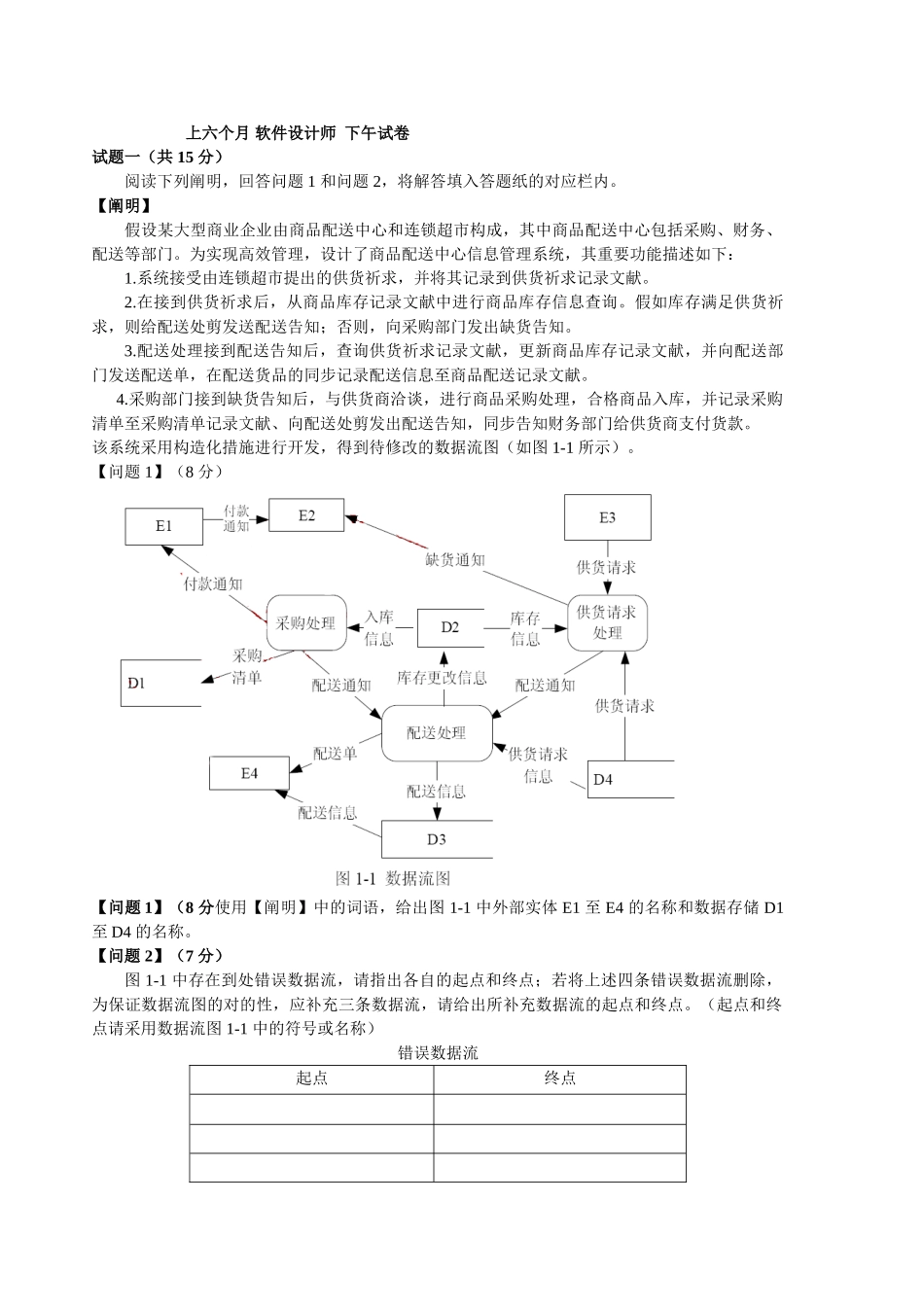

上六个月软件设计师下午试卷试题一（共15分）阅读下列阐明，回答问题1和问题2，将解答填入答题纸的对应栏内。【阐明】假设某大型商业企业由商品配送中心和连锁超市构成，其中商品配送中心包括采购、财务、配送等部门。为实现高效管理，设计了商品配送中心信息管理系统，其重要功能描述如下：1.系统接受由连锁超市提出的供货祈求，并将其记录到供货祈求记录文献。2.在接到供货祈求后，从商品库存记录文献中进行商品库存信息查询。假如库存满足供货祈求，则给配送处剪发送配送告知；否则，向采购部门发出缺货告知。3.配送处理接到配送告知后，查询供货祈求记录文献，更新商品库存记录文献，并向配送部门发送配送单，在配送货品的同步记录配送信息至商品配送记录文献。4.采购部门接到缺货告知后，与供货商洽谈，进行商品采购处理，合格商品入库，并记录采购清单至采购清单记录文献、向配送处剪发出配送告知，同步告知财务部门给供货商支付货款。该系统采用构造化措施进行开发，得到待修改的数据流图（如图1-1所示）。【问题1】（8分）【问题1】（8分使用【阐明】中的词语，给出图1-1中外部实体E1至E4的名称和数据存储D1至D4的名称。【问题2】（7分）图1-1中存在到处错误数据流，请指出各自的起点和终点；若将上述四条错误数据流删除，为保证数据流图的对的性，应补充三条数据流，请给出所补充数据流的起点和终点。（起点和终点请采用数据流图1-1中的符号或名称）错误数据流起点终点补充的数据流起点终点试题一：2.错误数据流：起点终点D4供货祈求处理供货祈求处理E2D3E4D2采购处理补充数据流：起点终点供货祈求处理D4供货祈求处理采购处理采购处理D2下六个月软件设计师下午试卷试题一（共15分）阅读如下阐明和数据流图，回答问题1至问题4，将解答填入答题纸的对应栏内。【阐明】现准备为某银行开发一种信用卡管理系统CCMS，该系统的基本功能为：1.信用卡申请。非信用卡客户填写信用卡申请表，阐明所要申请的信用卡类型及申请者的基本信息，提交CCMS。假如信用卡申请被银行接受，CCMS将记录该客户的基本信息，并发送确认函给该客户，告知客户信用卡的有效期及信贷限额；否则该客户将会收到一封拒绝函。非信用卡客户收到确认函后成为信用卡客户。2.信用卡激活。信用卡客户向CCMS提交激活祈求，用信用卡号和密码激活该信用卡。激活操作结束后，CCMS将激活告知发送给客户，告知客户其信用卡与否被成功激活。3.信用卡客户信息管理。信用卡客户的个人信息可以在CCMS中进行在线管理。每位信用卡客户可以在线查询和修改个人信息。4.交易信息查询。信用卡客户使用信用卡进行的每一笔交易都会记录在CCMS中。信用卡客户可以通过CCMS查询并核算其交易信息（包括信用卡交易记录及交易额）。图1-1和图1-2分别给出了该系统的顶层数据流图和0层数据流图的草稿。【问题1】（3分）根据【阐明】，将图1-1中的E1~E3填充完整。【问题2】（3分）图1-1中缺乏三条数据流，根据【阐明】，分别指出这三条数据流的起点和终点。（注：数据流的起点和终点均采用图中的符号和描述）【问题3】（5分）图1-2中有两条数据流是错误的，请指出这两条数据流的名称，并改正。（注：数据流的起点和终点均采用图中的符号和描述）【问题4】（4分）根据【阐明】，将图1-2中P1~P4的处理名称填充完整。上六个月下六个月试题一(共15分)阅读如下阐明和图,回答问题1至问题3,将解答填入答题纸的对应栏内。【阐明】某时装邮购提供商拟开发订单处理系统,用于处理客户通过电话、传真、邮件或Web站点所下订单。其重要功能如下:(1)增长客户记录。将新客户信息添加到客户文献,并分派一种客户号以备后续使用。(2)查询商品信息。接受客户提交商品信息祈求,从商品文献中查询商品的价格和可订购数量等商品信息,返回给客户。(3)增长订单记录。根据客户的订购祈求及该客户记录的有关信息,产生订单并添加到订单文献中。(4)产生配货单。根据订单记录产生配货单,并将配货单发送给仓库进行备货;备好货后,发送备货就绪告知。假如现货局限性,则需向供应商订货。(5)准备发货单。从订单文献中获取订单记录,从客户文献中获取客户记录,并产生发货单。(6)发货。...
