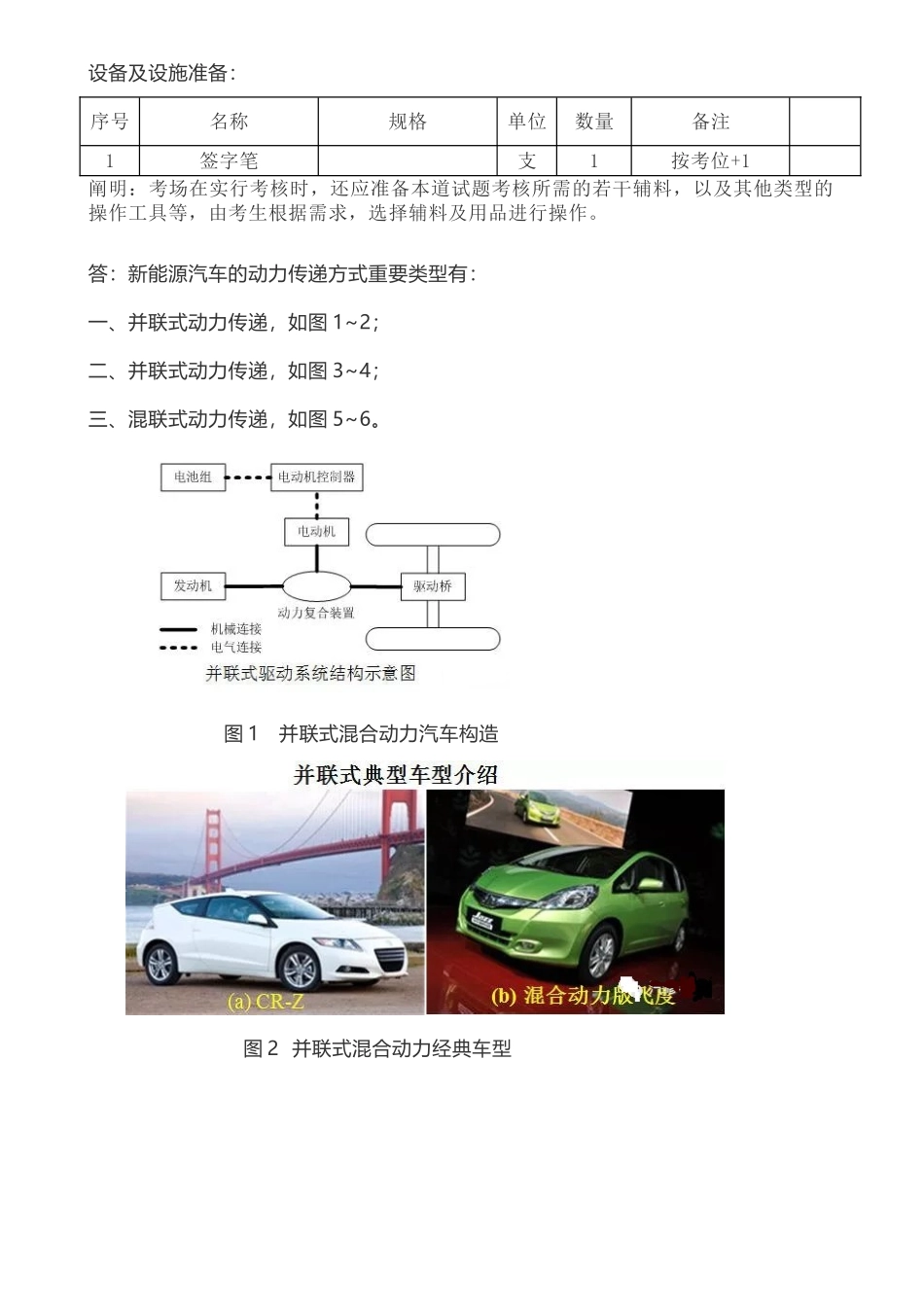

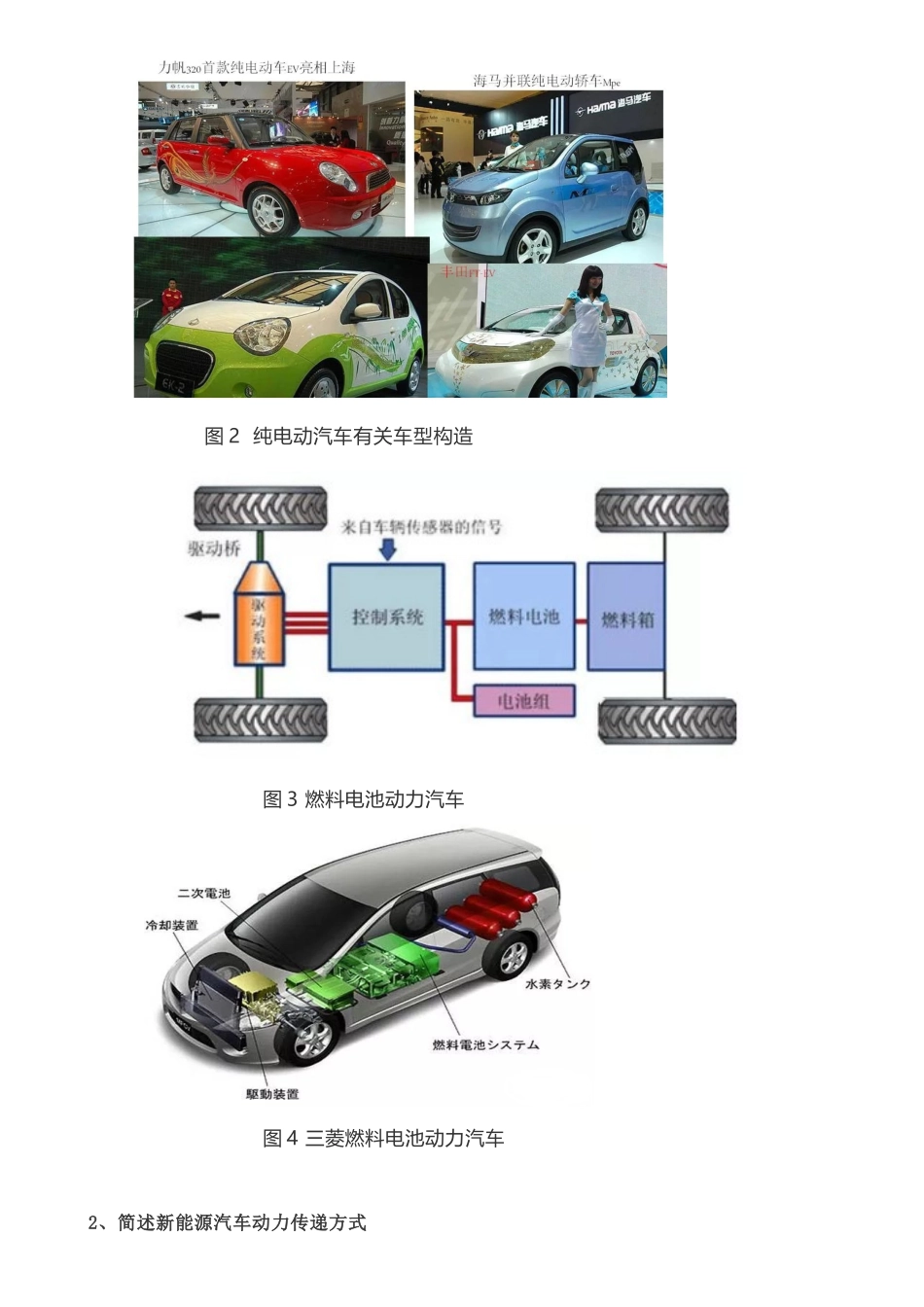

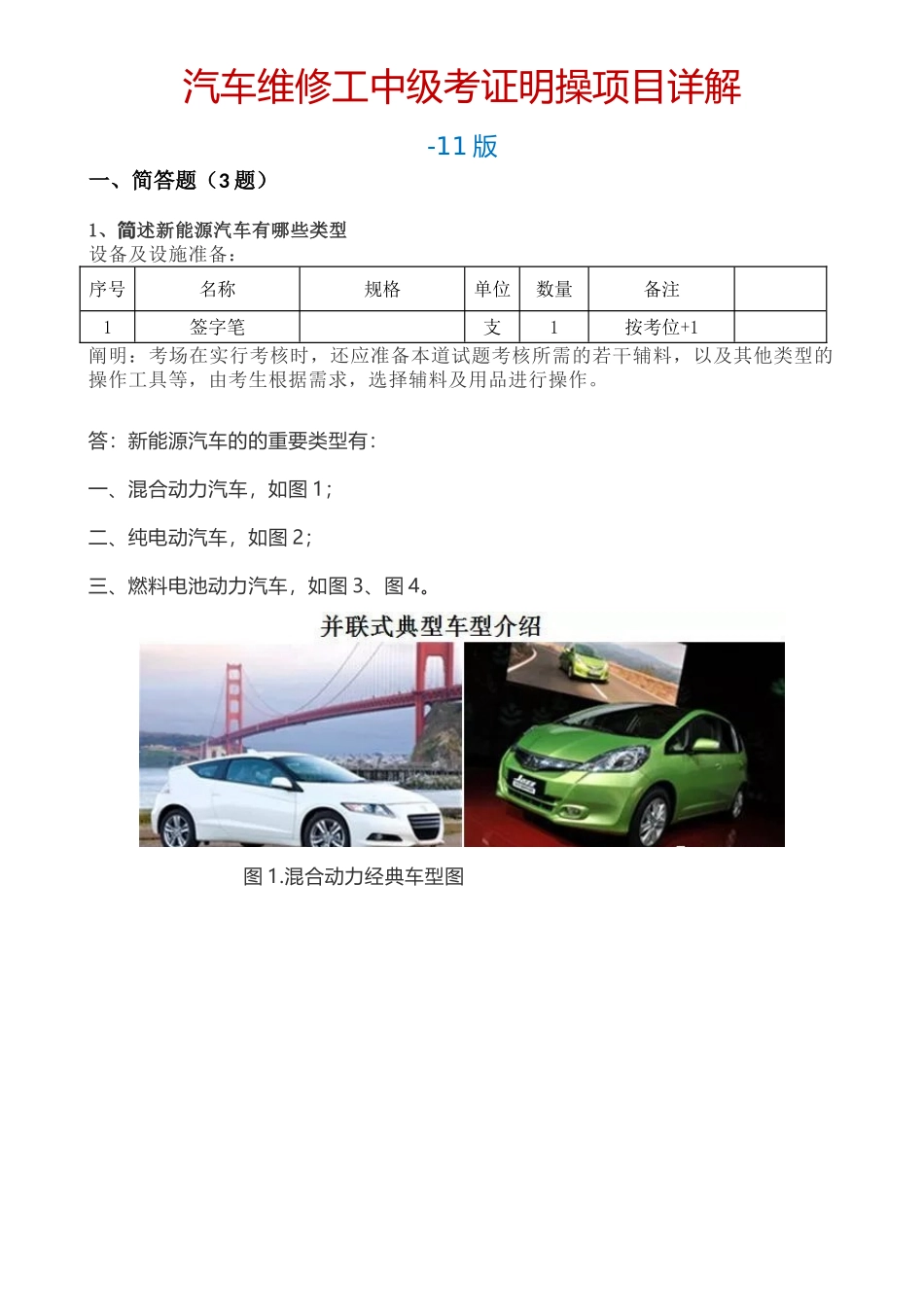

汽车维修工中级考证明操项目详解-11版一、简答题（3题）1、简述新能源汽车有哪些类型设备及设施准备：序号名称规格单位数量备注1签字笔支1按考位+1阐明：考场在实行考核时，还应准备本道试题考核所需的若干辅料，以及其他类型的操作工具等，由考生根据需求，选择辅料及用品进行操作。答：新能源汽车的的重要类型有：一、混合动力汽车，如图1；二、纯电动汽车，如图2；三、燃料电池动力汽车，如图3、图4。图1.混合动力经典车型图图2纯电动汽车有关车型构造图3燃料电池动力汽车图4三菱燃料电池动力汽车2、简述新能源汽车动力传递方式设备及设施准备：序号名称规格单位数量备注1签字笔支1按考位+1阐明：考场在实行考核时，还应准备本道试题考核所需的若干辅料，以及其他类型的操作工具等，由考生根据需求，选择辅料及用品进行操作。答：新能源汽车的动力传递方式重要类型有：一、并联式动力传递，如图1~2；二、并联式动力传递，如图3~4；三、混联式动力传递，如图5~6。图1并联式混合动力汽车构造图2并联式混合动力经典车型图3串联式动力传递系统的构造车型图4串联式动力传递的有关图5混联式动力传递汽车构造图6混联式动力传递车型3、简述纯电动汽车的构造设备及设施准备：序号名称规格单位数量备注1签字笔支1按考位+12阐明：考场在实行考核时，还应准备本道试题考核所需的若干辅料，以及其他类型的操作工具等，由考生根据需求，选择辅料及用品进行操作。答：纯电动汽车的重要构造包括：一、动力电池、电池管理系统；二、驱动电机、机械传动装置、驱动轮；三、逆变器、变频器、电子控制系统等，如图1、图2所示。1纯电动汽车构造简图图2纯电动汽车构造构成二、实训操作题目（十八题）第一项：曲轴的检查1>、设备及设施准备：序号名称规格单位数量备注1汽车发动机曲轴根1按考位+12测量平台个1按考位+13“V”型铁对1按考位+14千分尺25～50mm，50～75mm把各1按考位+1阐明：考场在实行考核时，还应准备本道试题考核所需的若干辅料，以及其他类型的操作工具等，由考生根据需求，选择辅料及用品进行操作。（1）曲轴的构造图5曲轴的构造（2）曲轴常见的损坏故障：裂纹、轴颈磨损（主轴径、连杆轴径）、变形（弯曲变形、扭曲变形）。（3）常用工、量具气缸磨损检测量具重要有：V形铁、外径千分尺和测量平台。图6气缸磨损检测量具（4）技术原则：曲轴主轴颈和连杆轴颈的圆度、圆柱度误差不得不小于0.025mm，超过该值，应按修理尺寸对轴颈进行磨削修理。（5）检查措施：首先用抹布清洁曲轴，然后用外径千分尺测量曲轴各轴颈的直径，从而完毕圆度和圆柱度的测量。在同一轴颈的同一横截面内的圆周进行多点测量，取其最大与最小直径差的二分之一，即为该轴颈的圆度误差。在同一轴颈的全长范围内，轴向移动千分尺，测其不一样截面的最大值与最小值，其差值的二分之一，即为该轴颈的圆柱度误差，一般每道轴颈取两个截面。如图9所示。图7曲轴检测位置及方向（6）检查数据记录数据记录及结论型号12345连杆轴颈Ⅰ截面横向纵向Ⅱ截面横向纵向主轴颈Ⅰ截面横向纵向Ⅱ截面横向纵向最大磨损量圆度偏差圆柱度偏差修理尺寸（数据+级别）（7）修理尺寸确实定曲轴轴颈磨修尺寸：曲轴修理尺寸是根据曲轴轴颈上一次的修理尺寸、磨损程度和磨削余量来选择的。现代发动机的修理级别一般为二到三级修理，级差为0.25mm。第二项：手动变速器档位动力传递路线设备及设施准备：序号名称规格单位数量备注1签字笔支1按考位+1阐明：考场在实行考核时，还应准备本道试题考核所需的若干辅料，以及其他类型的操作工具等，由考生根据需求，选择辅料及用品进行操作。（1）手动变速器构造图8手动变速器构造示意图（2）一挡动力传递路线图9一挡动力传递路线前移一倒档直齿滑动齿轮.与中间轴一档齿轮.啮合。动力经一轴齿轮、中间轴常啮合齿轮、中间轴齿轮、二轴一倒档齿轮，传到第二轴使其顺时针旋转(与第一轴同向)。（3）二挡动力传递路线图10二挡动力传递路线（4）三挡动力传递路线图11三挡动力传递路线（5）四挡（直接挡）动力传递路线图12四挡动力传递路线（6）倒挡动力传递路线图13倒挡动力传递路线后移二轴上的一档直齿滑动齿轮与...
