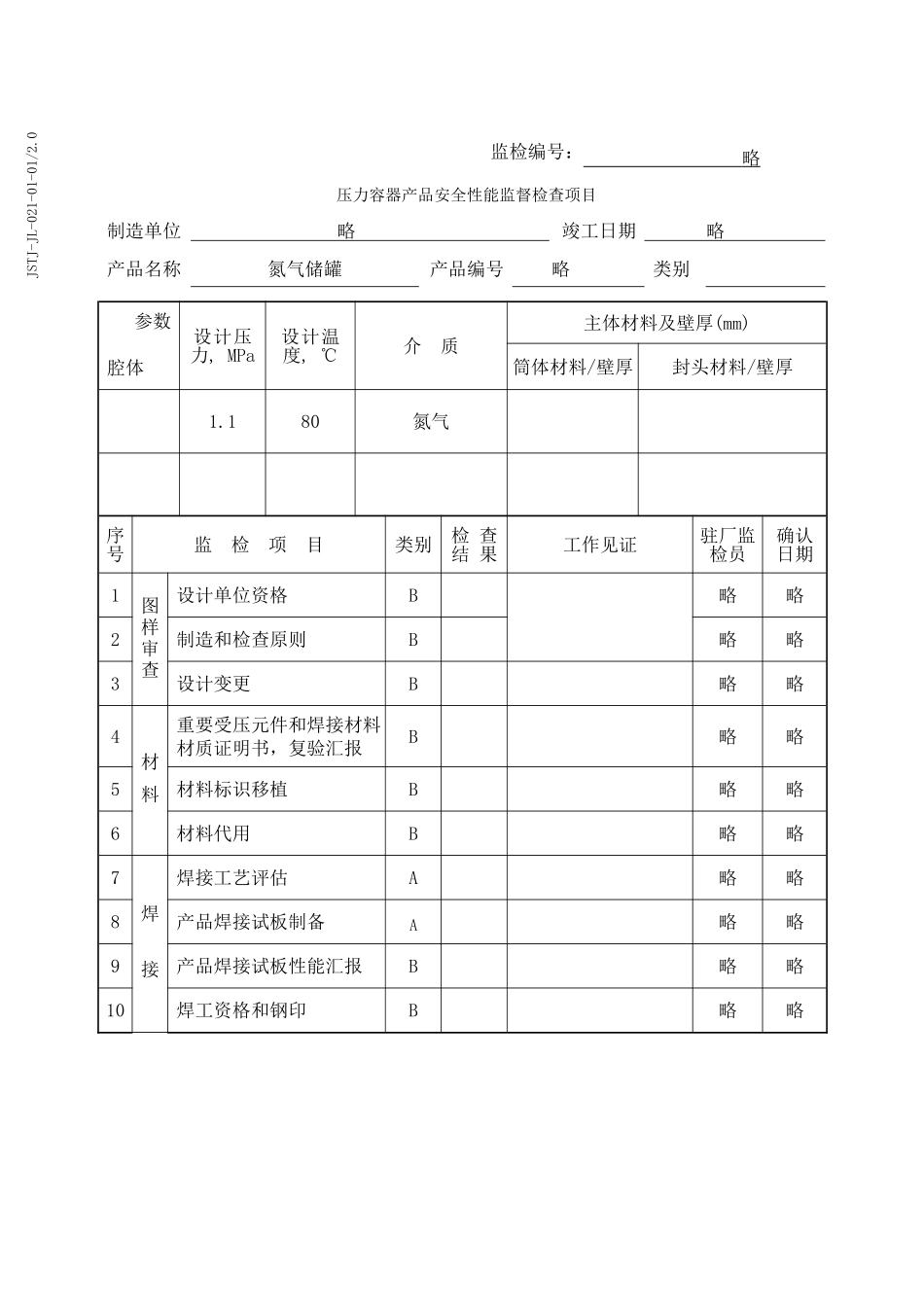

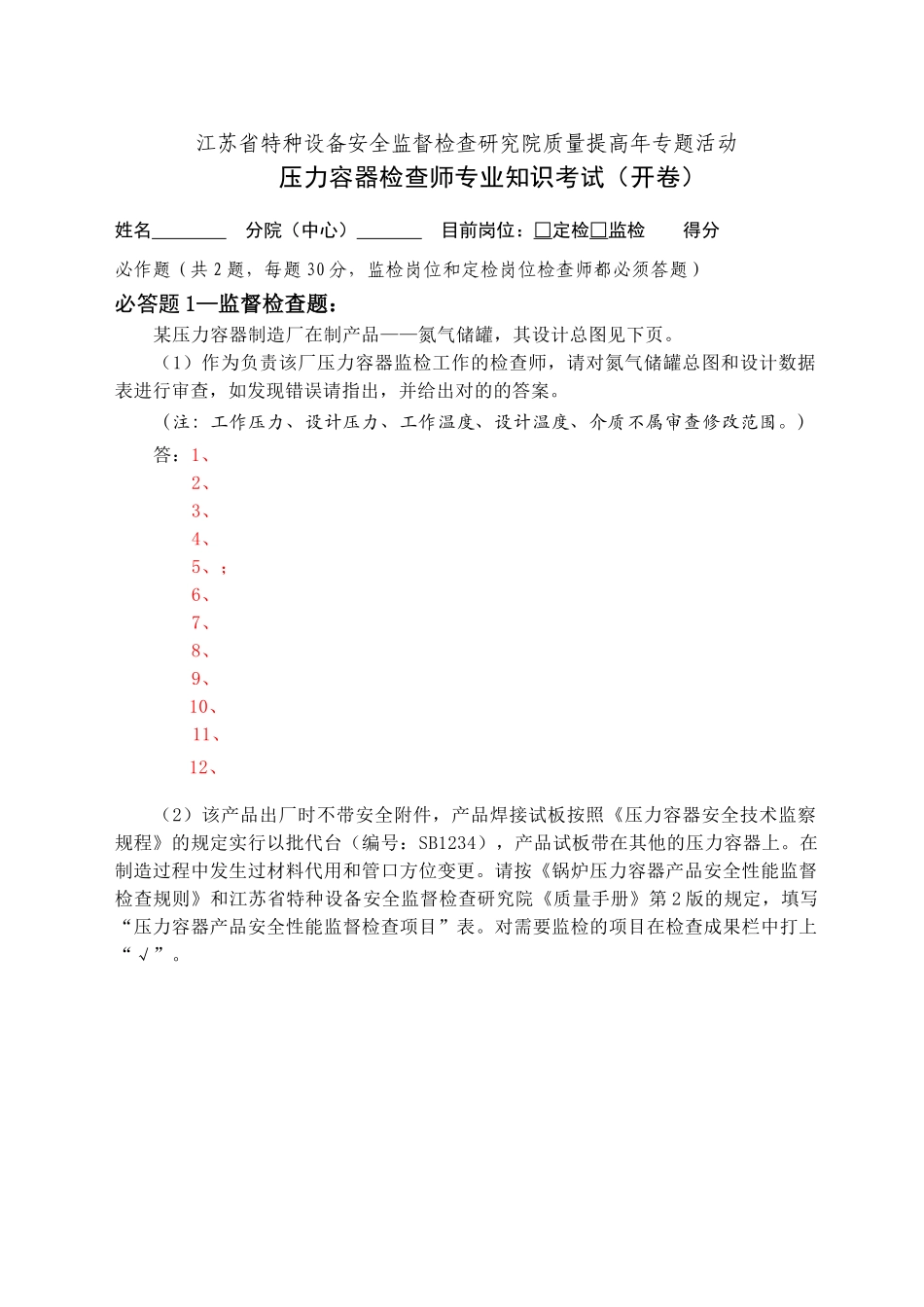

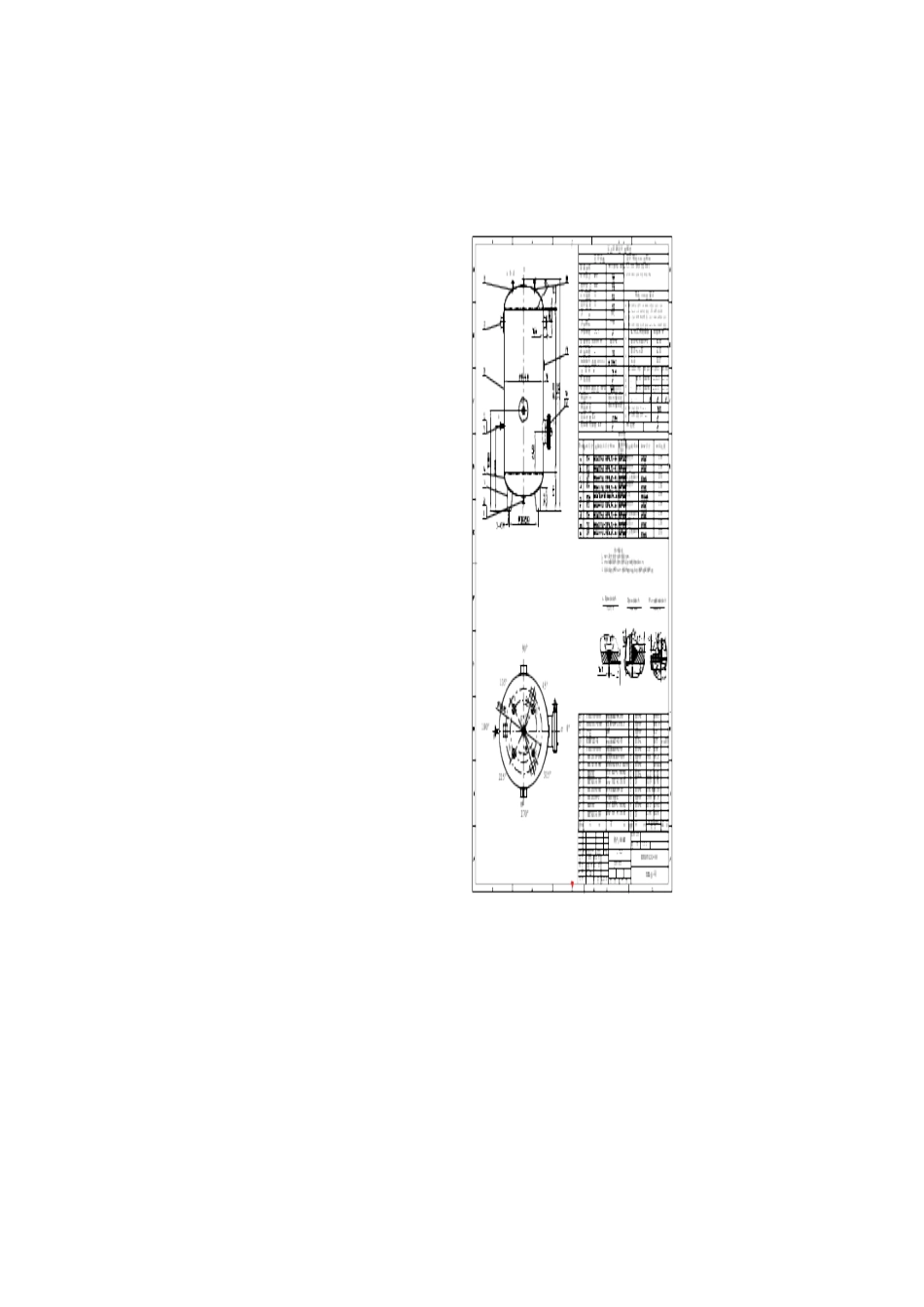

江苏省特种设备安全监督检查研究院质量提高年专题活动压力容器检查师专业知识考试（开卷）姓名分院（中心）目前岗位：□定检□监检得分必作题（共2题，每题30分，监检岗位和定检岗位检查师都必须答题）必答题1—监督检查题：某压力容器制造厂在制产品——氮气储罐，其设计总图见下页。（1）作为负责该厂压力容器监检工作的检查师，请对氮气储罐总图和设计数据表进行审查，如发现错误请指出，并给出对的的答案。（注：工作压力、设计压力、工作温度、设计温度、介质不属审查修改范围。）答：1、2、3、4、5、；6、7、8、9、10、11、12、（2）该产品出厂时不带安全附件，产品焊接试板按照《压力容器安全技术监察规程》的规定实行以批代台（编号：SB1234），产品试板带在其他的压力容器上。在制造过程中发生过材料代用和管口方位变更。请按《锅炉压力容器产品安全性能监督检查规则》和江苏省特种设备安全监督检查研究院《质量手册》第2版的规定，填写“压力容器产品安全性能监督检查项目”表。对需要监检的项目在检查成果栏中打上“√”。监检编号：略压力容器产品安全性能监督检查项目制造单位略竣工日期略产品名称氮气储罐产品编号略类别参数腔体设计压力,MPa设计温度,℃介质主体材料及壁厚(mm)筒体材料/壁厚封头材料/壁厚1.180氮气序号监检项目类别检查结果工作见证驻厂监检员确认日期1图样审查设计单位资格B略略2制造和检查原则B略略3设计变更B略略4材料重要受压元件和焊接材料材质证明书，复验汇报B略略5材料标识移植B略略6材料代用B略略7焊接焊接工艺评估A略略8产品焊接试板制备A略略9产品焊接试板性能汇报B略略10焊工资格和钢印B略略JSTJ-JL-021-01-01/2.0（续表）序号监检项目类别检查结果工作见证驻厂监检员确认日期11外观和几何尺寸焊接接头表面质量B略略12母材表面质量B略略13最大内径与最小内径差B略略14焊缝布置B略略15封头形状偏差B略略16无损检测无损检测汇报B略略17射线检测底片抽查B略略18其它热处理B略略19耐压试验A略略20安全附件B略略21气密性试验B略略22出厂资料B略略23铭牌B略略24对工厂质保体系运转状况的评价：略记事栏：监检：略年月日必答题2—定期检查题：某台压力容器进行初次全面检查，原始资料审查的基本状况和容器构造图见下表和下图。压力容器资料审查记录使用证号：容2LS苏*****设计单位***设计院设计规范GB150-1998制造单位***压力容器制造厂制造规范GB150-1998安装单位***安装企业出厂编号Y0容器图号05YG2.00201设计日期11月容器规格Φ1200/600×3068mm制造日期1月制造许可证TS*****-投用日期3月容积1.5m3充装质量/系数无此项支座型式■支承式封头型式■椭圆形设计压力壳程0.82MPa最高工作压力壳程0.8MPa实际操作压力壳程≤0.8MPa管程（夹套）/MPa管程（夹套）/MPa管程（夹套）/MPa设计温度壳程150℃最高工作温度壳程150℃实际操作温度壳程≤150℃管程（夹套）/℃管程（夹套）/℃管程（夹套）/℃壳体重量1112Kg内件重量/Kg充装重量/Kg主体材质筒体Q235A主体厚度筒体筒体/锥壳12/8mm封头Q235A封头上/下封头12/6mm换热管/内衬无此项换热管/内衬无此项mm腐蚀裕度筒体1mm工作介质壳程压缩空气、煤灰封头1mm管程（夹套）/资料审查记载■竣工图纸；■产品质量证明书；■产品合格证；■重要受压元件强度计算书或汇总表；■安装使用阐明书；■产品监督检查证书（编号：********监检单位：*****检查所）；■安全附件排（泄）放量计算书或汇总表；■其他（运行记录显示B2焊缝于因裂纹补焊过）。安全阀整定压力0.83MPa)上次全面检查问题记载初次全面检查检查：***9月1日校核：***9月1日B1A1B2A2B3B4注：锥形筒节半顶角为45度（1）根据提供的“压力容器资料审查记录”和“容器构造图”的内容，请指出该容器在设计、制造、使用管理中不符合规范原则规定之处，并阐明理由。答：①②③④⑤⑥⑦⑧⑨（2）根据该容器的详细状况和TSGR7001-《压力容器定期检查规则》的规定，写出本次检查应实行的检查项目？铭牌手孔安全阀压力表煤灰进口压缩空气进口煤灰出口Φ1200Φ600160080答：检查重要项目如下：①②③④⑤⑥⑦选答题（换热器监检1题，反应釜定检1题，罐车定检1题...
