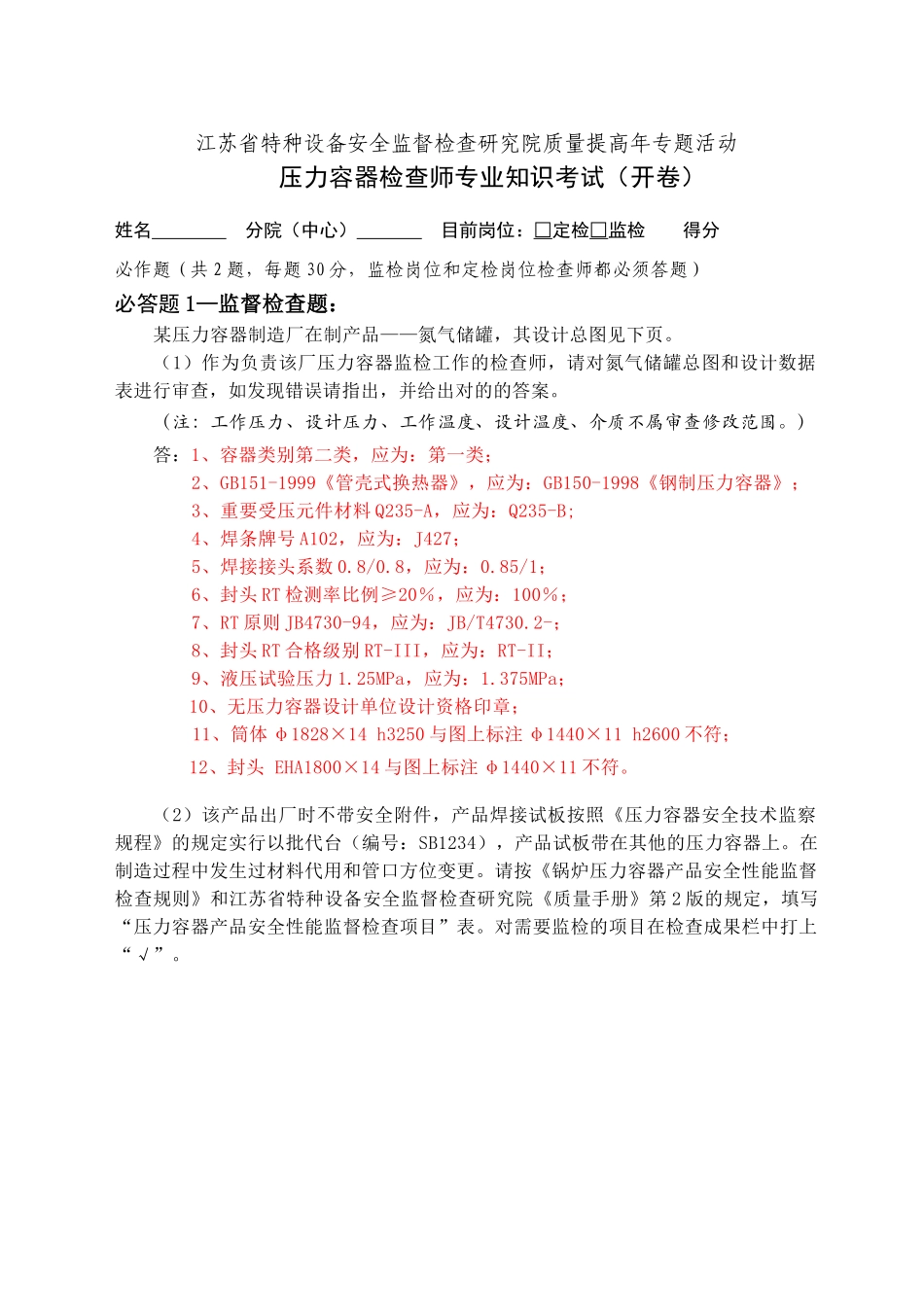

江苏省特种设备安全监督检查研究院质量提高年专题活动压力容器检查师专业知识考试（开卷）姓名分院（中心）目前岗位：□定检□监检得分必作题（共2题，每题30分，监检岗位和定检岗位检查师都必须答题）必答题1—监督检查题：某压力容器制造厂在制产品——氮气储罐，其设计总图见下页。（1）作为负责该厂压力容器监检工作的检查师，请对氮气储罐总图和设计数据表进行审查，如发现错误请指出，并给出对的的答案。（注：工作压力、设计压力、工作温度、设计温度、介质不属审查修改范围。）答：1、容器类别第二类，应为：第一类；2、GB151-1999《管壳式换热器》，应为：GB150-1998《钢制压力容器》；3、重要受压元件材料Q235-A，应为：Q235-B;4、焊条牌号A102，应为：J427；5、焊接接头系数0.8/0.8，应为：0.85/1；6、封头RT检测率比例≥20％，应为：100％；7、RT原则JB4730-94，应为：JB/T4730.2-；8、封头RT合格级别RT-III，应为：RT-II；9、液压试验压力1.25MPa，应为：1.375MPa；10、无压力容器设计单位设计资格印章；11、筒体φ1828×14h3250与图上标注φ1440×11h2600不符；12、封头EHA1800×14与图上标注φ1440×11不符。（2）该产品出厂时不带安全附件，产品焊接试板按照《压力容器安全技术监察规程》的规定实行以批代台（编号：SB1234），产品试板带在其他的压力容器上。在制造过程中发生过材料代用和管口方位变更。请按《锅炉压力容器产品安全性能监督检查规则》和江苏省特种设备安全监督检查研究院《质量手册》第2版的规定，填写“压力容器产品安全性能监督检查项目”表。对需要监检的项目在检查成果栏中打上“√”。监检编号：略压力容器产品安全性能监督检查项目制造单位略竣工日期略产品名称氮气储罐产品编号略类别第一类参数腔体设计压力,MPa设计温度,℃介质主体材料及壁厚(mm)筒体材料/壁厚封头材料/壁厚壳体1.180氮气Q235-B/11Q235-B/11－－－－－－序号监检项目类别检查结果工作见证驻厂监检员确认日期1图样审查设计单位资格B√设计总图略略2制造和检查原则B√略略3设计变更B√设计变更单略略4材料重要受压元件和焊接材料材质证明书，复验汇报B√材料汇总表略略5材料标识移植B√“产品流转卡”或“材料标识简图略略6材料代用B√材料代用单略略7焊接焊接工艺评估A√焊接工艺卡略略8产品焊接试板制备A－略略9产品焊接试板性能汇报B－略略10焊工资格和钢印B√“焊接检查记录”或“钢印代号简图”略略JSTJ-JL-021-01-01/2.0（续表）序号监检项目类别检查结果工作见证驻厂监检员确认日期11外观和几何尺寸焊接接头表面质量B√尺寸检查汇报略略12母材表面质量B√尺寸检查汇报略略13最大内径与最小内径差B√尺寸检查汇报略略14焊缝布置B√尺寸检查汇报略略15封头形状偏差B√尺寸检查汇报略略16无损检测无损检测汇报B√无损检测汇报略略17射线检测底片抽查B√“评片记录”或“抽查登记表”略略18其它热处理B－略略19耐压试验A√耐压试验汇报略略20安全附件B－略略21气密性试验B－略略22出厂资料B√竣工图、质证书略略23铭牌B√实物略略24对工厂质保体系运转状况的评价：略记事栏：产品试板以批代台，编号为：SB1234监检：略09月28日必答题2—定期检查题：某台压力容器进行初次全面检查，原始资料审查的基本状况和容器构造图见下表和下图。压力容器资料审查记录使用证号：容2LS苏*****设计单位***设计院设计规范GB150-1998制造单位***压力容器制造厂制造规范GB150-1998安装单位***安装企业出厂编号Y0容器图号05YG2.00201设计日期11月容器规格Φ1200/600×3068mm制造日期1月制造许可证TS*****-投用日期3月容积1.5m3充装质量/系数无此项支座型式■支承式封头型式■椭圆形设计压力壳程0.82MPa最高工作压力壳程0.8MPa实际操作压力壳程≤0.8MPa管程（夹套）/MPa管程（夹套）/MPa管程（夹套）/MPa设计温度壳程150℃最高工作温度壳程150℃实际操作温度壳程≤150℃管程（夹套）/℃管程（夹套）/℃管程（夹套）/℃壳体重量1112Kg内件重量/Kg充装重量/Kg主体材质筒体Q235A主体厚度筒体筒体/锥壳12/8mm封头Q235A封头上/下封头12/6mm换热管/内衬无此项换热管/内衬无此项mm腐蚀裕度筒体1mm工...
