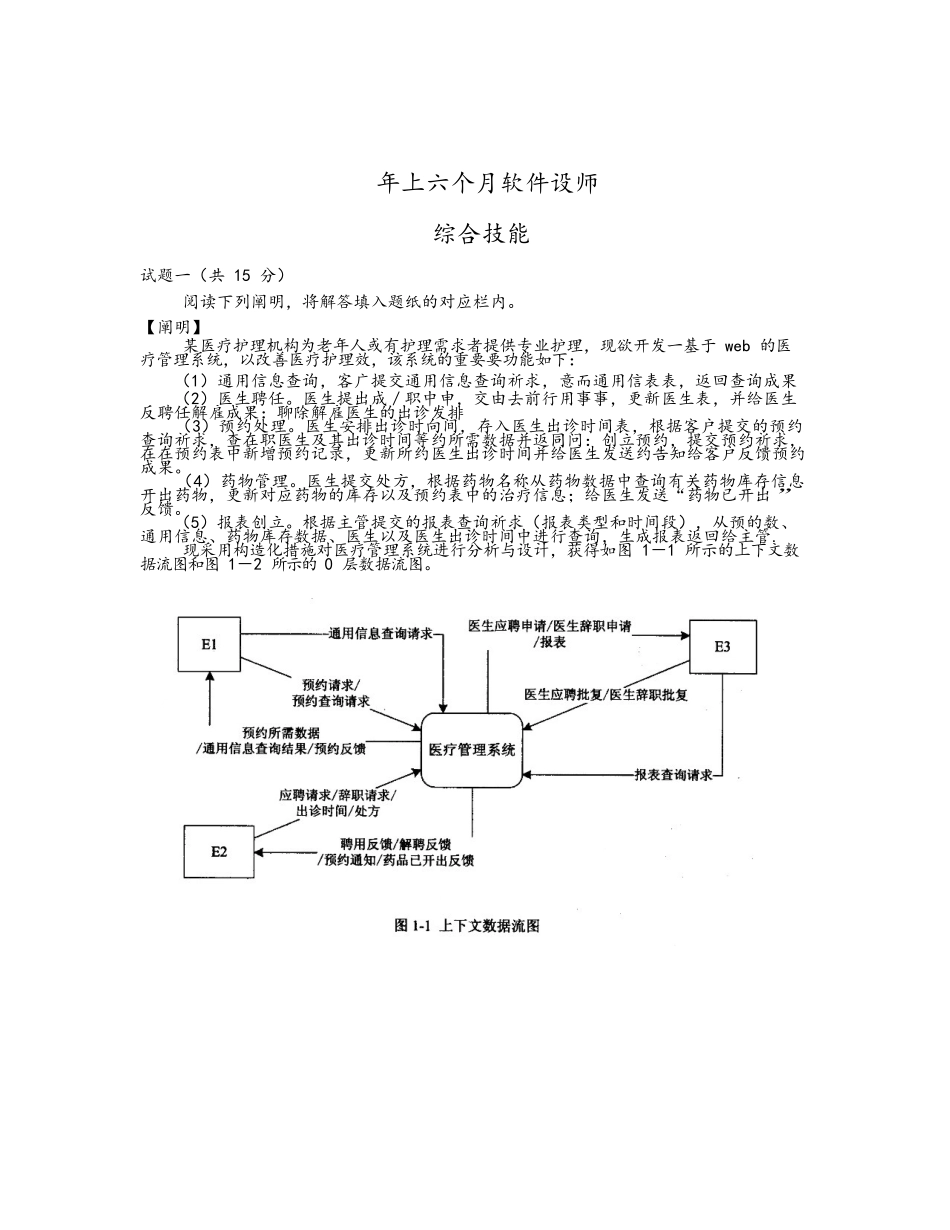

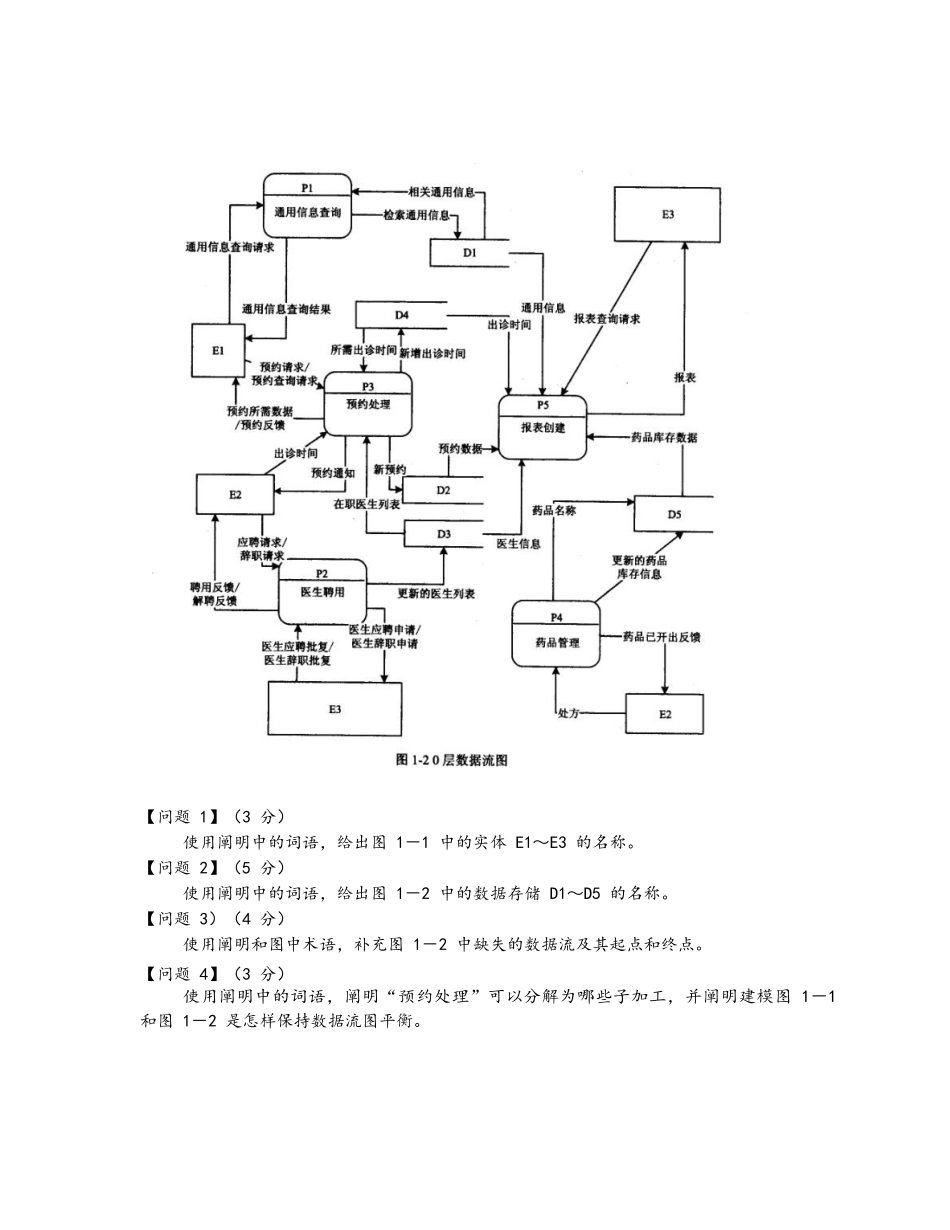

年上六个月软件设师综合技能试题一(共15分)阅读下列阐明,将解答填入题纸的对应栏内。【阐明】某医疗护理机构为老年人或有护理需求者提供专业护理,现欲开发一基于web的医疗管理系统,以改善医疗护理效,该系统的重要要功能如下:(1)通用信息查询,客广提交通用信息查询祈求,意而通用信表表,返回查询成果(2)医生聘任。医生提出成/职中申,交由去前行用事事,更新医生表,并给医生反聘任解雇成果:聊除解雇医生的出诊发排(3)预约处理。医生安排出诊时向间,存入医生出诊时间表,根据客户提交的预约查询祈求,查在职医生及其出诊时间等约所需数据并返同问:创立预约,提交预约祈求,在在预约表中新增预约记录,更新所约医生出诊时间并给医生发送约告知给客户反馈预约成果。(4)药物管理。医生提交处方,根据药物名称从药物数据中查询有关药物库存信息开出药物,更新对应药物的库存以及预约表中的治疗信息;给医生发送“药物已开出”反馈。(5)报表创立。根据主管提交的报表查询祈求(报表类型和时间段),从预的数、通用信息、药物库存数据、医生以及医生出诊时间中进行查询,生成报表返回给主管.现采用构造化措施对医疗管理系统进行分析与设计,获得如图1-1所示的上下文数据流图和图1-2所示的0层数据流图。【问题1】(3分)使用阐明中的词语,给出图1-1中的实体E1~E3的名称。【问题2】(5分)使用阐明中的词语,给出图1-2中的数据存储D1~D5的名称。【问题3)(4分)使用阐明和图中术语,补充图1-2中缺失的数据流及其起点和终点。【问题4】(3分)使用阐明中的词语,阐明“预约处理”可以分解为哪些子加工,并阐明建模图1-1和图1-2是怎样保持数据流图平衡。试题二(共15分)阅读下列阐明,回答问题1至问题3,将解答填入答题纸的对应栏内。【阐明】某海外代购企业为扩展企业业务,需要开发一种信息化管理系统。请根据企业既有业务及需求完毕该系统的数据库设计。【需求描述】(1)记录企业员工信息。员工信息包括工号、身份证号、姓名、性别和一种手机号,工号唯一标识每位员工,员工分为代购员和配送员。(2)记录采购的商品信息。商品信息包括商品名称、所在超市名称、采购价格、销售价格和商品简介,系统内部用商品条码唯一标识每种商品。一种商品只在一家超市代购。(3)记录顾客信息。顾客信息包括顾客真实姓名、身份证号(清关缴税用)、一种手机号和一种收货地址,系统自动生成唯一的顾客编号。(4)记录托运企业信息。托运企业信息包括托运企业名称、电话和和地址,系统自动生成唯一的托运企业编号。(5)顾客登录系统之后,可如下订单购置商品。订单支付成功后,系统记录唯一的支付凭证编号,顾客需要在订单里指定运送方式:空运或海运。(6)代购员根据顾客的订单在超市采购对应商品,一份订单所含的多种商品也许由多名代购员从不一样超市采购。(7)采购完的商品交由配送员根据顾客订单组合装箱,然后交给托运企业运送。托运企业按顾客订单查对商品名称和数量,然后按顾客的地址进行运送。【概念模型设计】根据需求阶段搜集的信息,设计的实体联络图(不完整)如图2-1所示。【逻辑构造设计】据概念模型设计阶段完毕的实体联络图,得出如下关系模式(不完整):员工(工号,身份证号,姓名,性别,手机号)商品(条码,商品名称,所在超市名称,采购价格,销售价格,商品简介)顾客(编号,姓名,身份证号,手机号,收货地址)托运企业司(托运企业编号,托运企业名称,电话,地址)订单(订单ID,(a),商品数量,运送方式,支付凭证编号)代购(代购ID,代购员工号,(b))运送(运送D,配送员工号,托运企业编,订单D,发运时间)【问题1】(3分)根据问题描述,补充图2-1的实体联络图。【问题2】(6分)补充逻辑构造设计成果中的(a)、(b)两处空缺。【问题3】(6分)为以便顾客,容许顾客在系统中保留多组收货地址。请根据此需求,增长“顾客地址”弱实体,对图2-1进行补充,并修改“运送”关系模式。试题三(共15分)阅读下列阐明,回答问题1至问题3,将解答填入答题纸的对应栏内。【阐明】某ETC(ElectronicTollCollection,不停车收费...
