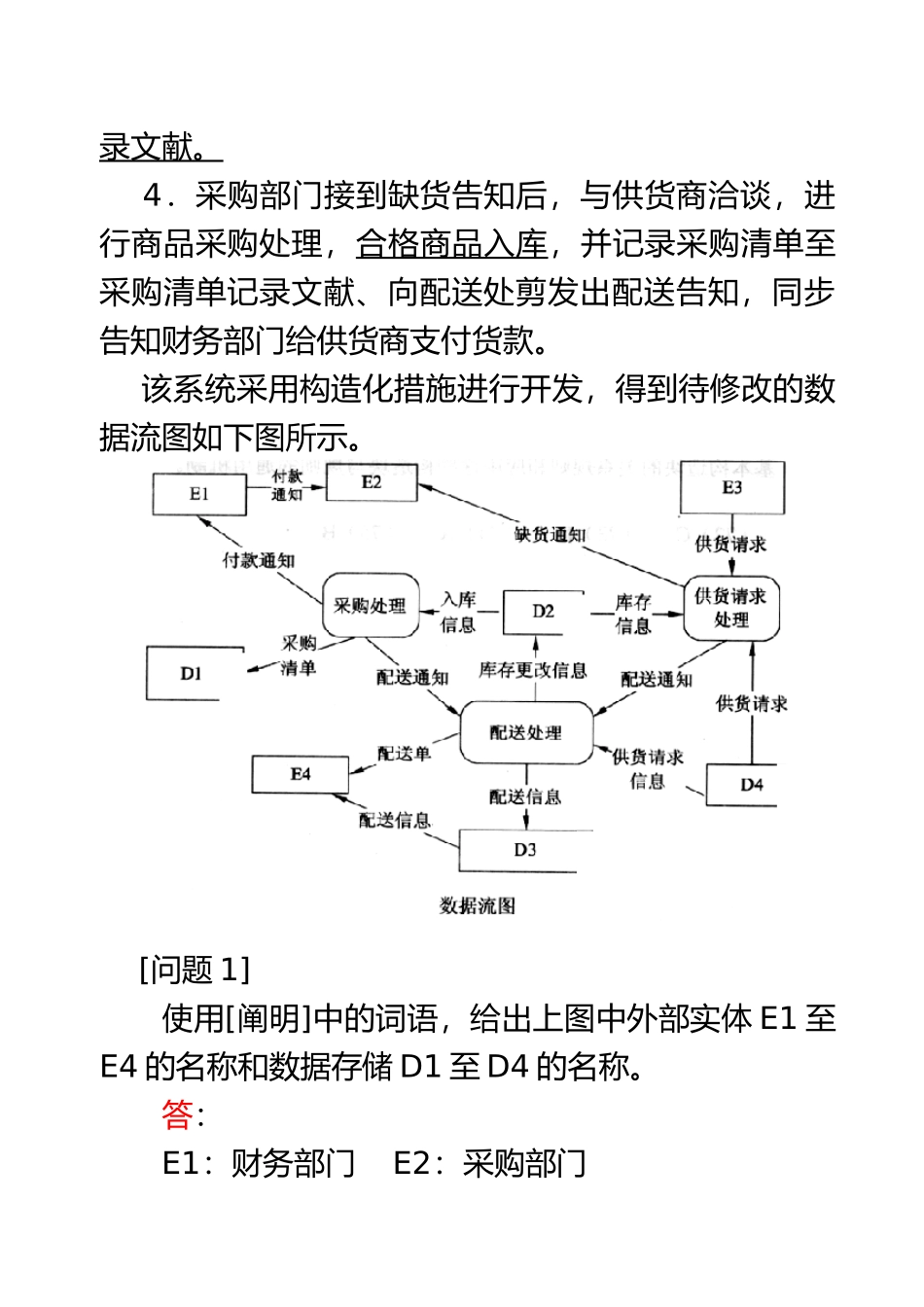

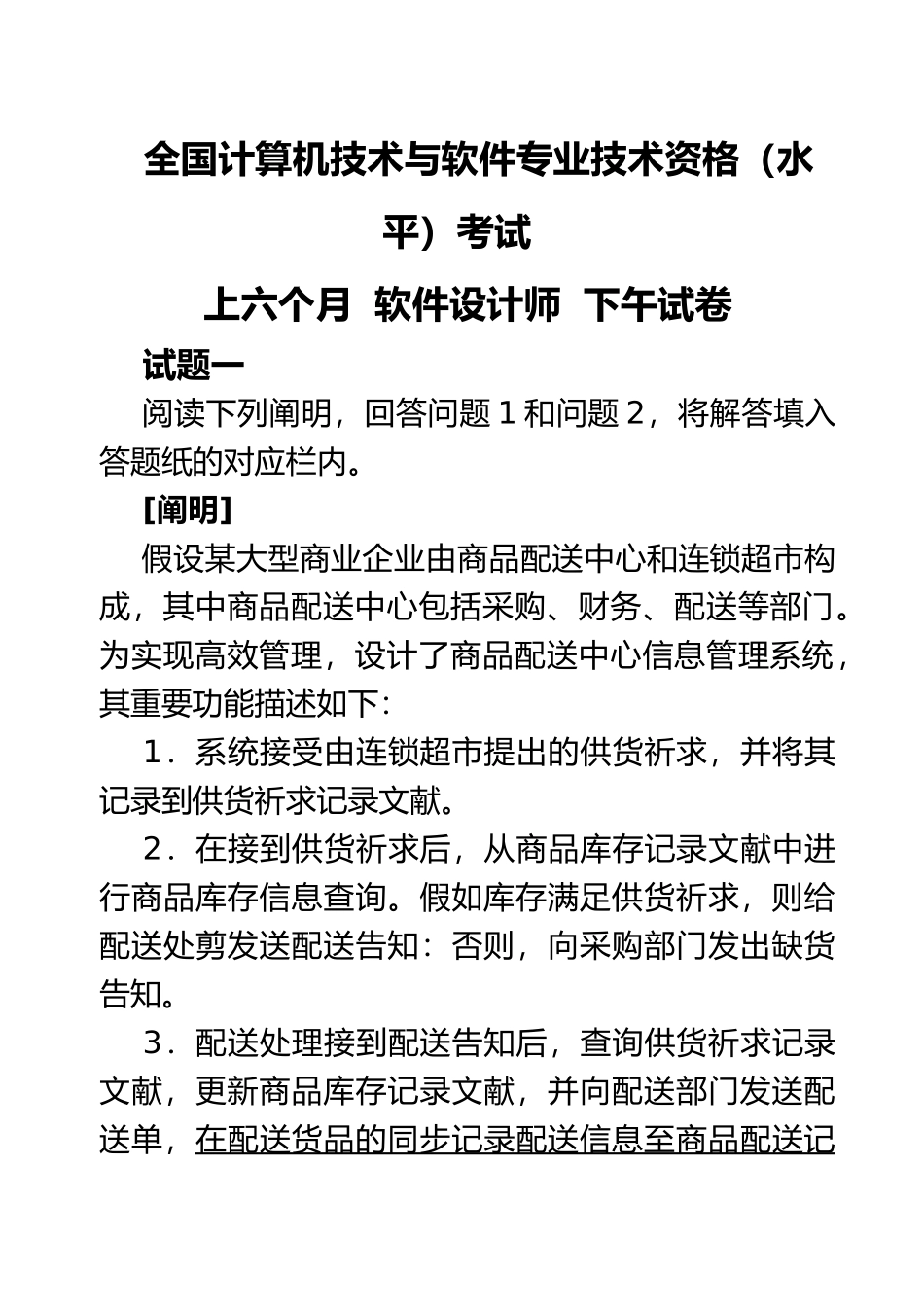

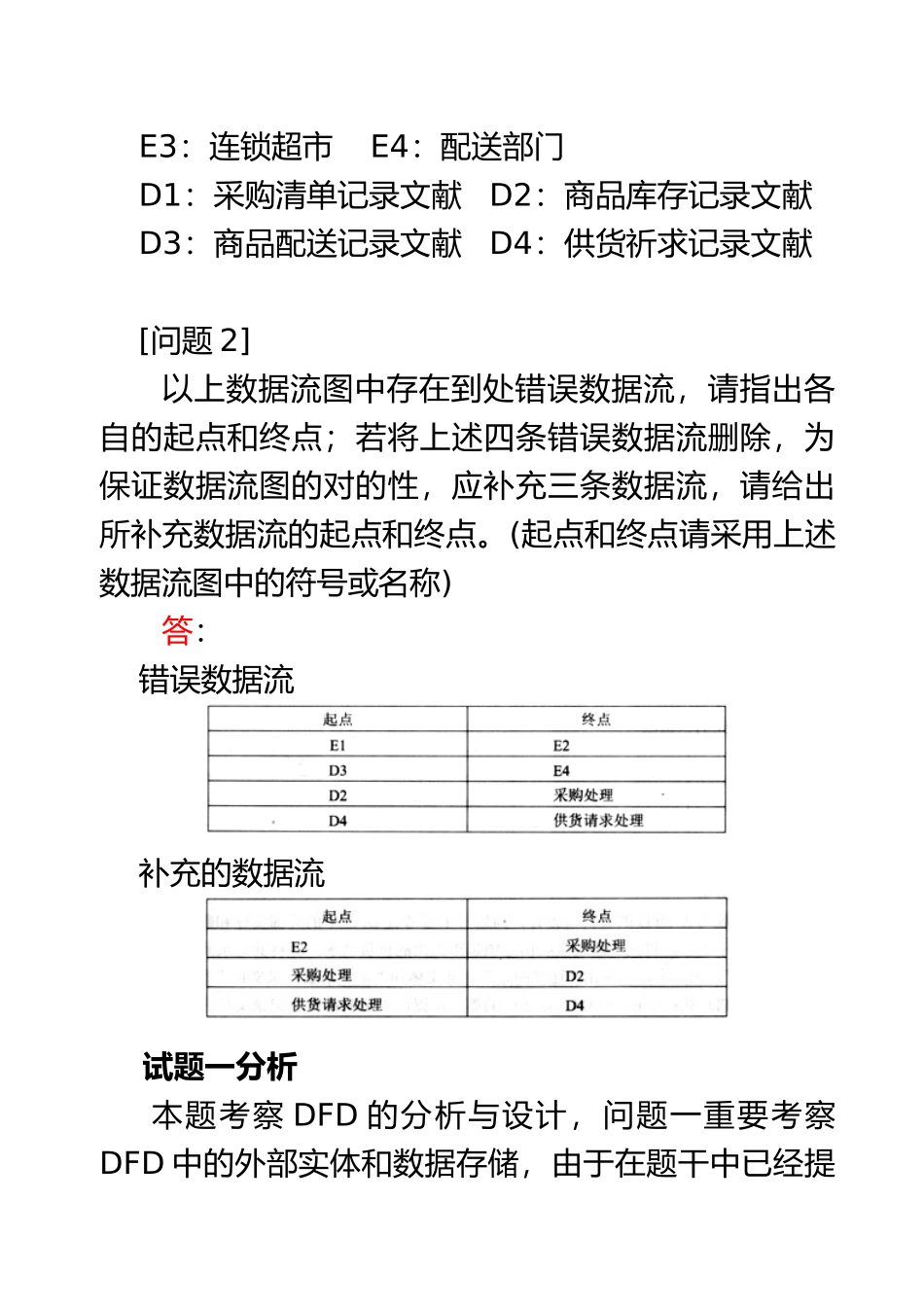

全国计算机技术与软件专业技术资格（水平）考试上六个月软件设计师下午试卷试题一阅读下列阐明，回答问题1和问题2，将解答填入答题纸的对应栏内。[阐明]假设某大型商业企业由商品配送中心和连锁超市构成，其中商品配送中心包括采购、财务、配送等部门。为实现高效管理，设计了商品配送中心信息管理系统，其重要功能描述如下：1．系统接受由连锁超市提出的供货祈求，并将其记录到供货祈求记录文献。2．在接到供货祈求后，从商品库存记录文献中进行商品库存信息查询。假如库存满足供货祈求，则给配送处剪发送配送告知：否则，向采购部门发出缺货告知。3．配送处理接到配送告知后，查询供货祈求记录文献，更新商品库存记录文献，并向配送部门发送配送单，在配送货品的同步记录配送信息至商品配送记录文献。4．采购部门接到缺货告知后，与供货商洽谈，进行商品采购处理，合格商品入库，并记录采购清单至采购清单记录文献、向配送处剪发出配送告知，同步告知财务部门给供货商支付货款。该系统采用构造化措施进行开发，得到待修改的数据流图如下图所示。[问题1]使用[阐明]中的词语，给出上图中外部实体E1至E4的名称和数据存储D1至D4的名称。答：E1：财务部门E2：采购部门E3：连锁超市E4：配送部门D1：采购清单记录文献D2：商品库存记录文献D3：商品配送记录文献D4：供货祈求记录文献[问题2]以上数据流图中存在到处错误数据流，请指出各自的起点和终点；若将上述四条错误数据流删除，为保证数据流图的对的性，应补充三条数据流，请给出所补充数据流的起点和终点。(起点和终点请采用上述数据流图中的符号或名称)答：错误数据流补充的数据流试题一分析本题考察DFD的分析与设计，问题一重要考察DFD中的外部实体和数据存储，由于在题干中已经提到“系统接受由连锁超市提出的供货祈求，并将其记录到供货祈求记录文献”，因此可以明确出“连锁超市”外部实体和“供货祈求记录文献”数据存储：对应到DFD图中为E3和D4。描述中的第二项提出“从商品库存记录文献中进行商品库存信息查询。假如库存满足供货祈求，则给配送处发送配送告知；否则，向采购部门发出缺货告知”，由于配送告知需要发送到采购部门，因此采购部门将成为系统的外部实体；同步，商品库存记录文献可以提供库存信息，因此DFD图中E2和D2分别为采购部门和商品配送记录文献。第三项需求“配送处理接到配送告知后，查询供货祈求记录文献，更新商品库存记录文献，并向配送部门发送配送单，在配送货品的同步记录配送信息至商品配送记录文献”，因此配送处理需要查询供货祈求记录文献，更新商品库存记录文献与商品配送记录文献，因此D3为商品配送记录文献；采购处理需要记录采购清单同步告知财务部门，因此E1应当为财务部门，D1为采购清单记录文献，剩余的E4则为配送部门。DFD中出现的错误数据流为：E1到E2，E1与E2的数据流不属于系统的范围；D3到E4，多出的数据流；D2到采购处理，数据流方向错误；D4到供货祈求处理，数据流方向错误。需要补充的数据流为：E2到采购处理，由于E2是采购部门，采购部门需要给采购处提供入库商品信息；采购处到D2需要一条数据流，由于采购处理需要更改库存信息；供货祈求处理到D4需要一条数据流，由于供货祈求处理需要记录供货祈求信息。试题二阅读下列阐明，回答问题1至问题3，将解答填入答题纸的对应栏内。[阐明]某集团企业拥有多种大型连锁商场，企业需要构建一种数据库系统以以便管理其业务运作活动。[需求分析成果]1．商场需要记录的信息包括商场编号(编号唯一)，商场名称，地址和联络电话。某商场信息如下表所示。商场信息表2．每个商场包具有不一样的部门，部门需要记录的信息包括部门编号(集团企业分派)，部门名称，位置分布和联络电话。某商场的部门信息如下表所示。部门信息表3．每个部门雇用多名员工处理平常事务，每名员工只能从属于一种部门(新进员工在培训期不从属于任何部门)。员工需要记录的信息包括员工编号(集团企业分派)，姓名，岗位，电话号码和工资。员工信息如下表所示。员工信息表4．每个部门的员工中有一名是经理，每个经理只能管理一种部门，系统需要记录每个经理的任职时间。[概念...
