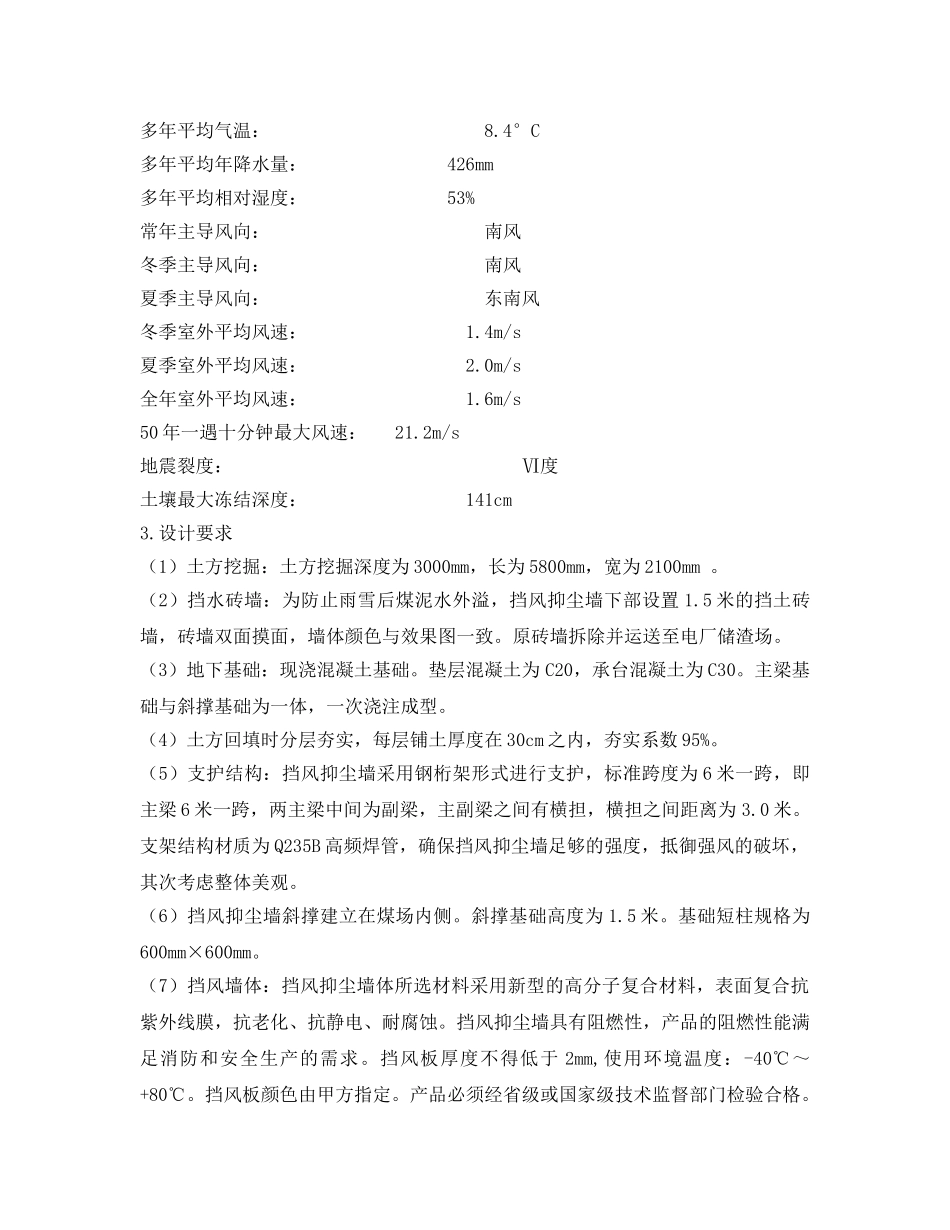

储煤场挡风抑尘墙技术协议山西鲁能河曲发电有限公司（以下简称甲方）一期工程储煤场建筑挡风抑尘墙工程经公开招标，确定由江苏新建安装饰有限公司山东分公司（以下简称乙方）承揽，协议双方经充分协商，签订本技术协议书。一技术规范1总则1.1本协议书适用于河曲发电厂(2×600MW机组)一期工程储煤场四周修建挡风抑尘墙工程的技术要求。1.2本协议书提出的是最低限度的技术要求，施工方（乙方）保证施工符合本规范书，所提供产品符合相关的国际、国内行业标准。1.3本协议书所使用的标准若与施工方（乙方）所执行的标准发生矛盾时，按较严格的标准执行。1.4在合同签定后，甲方有权因规范、标准、规程发生变化而提出一些补充要求，具体内容双方共同商定。2、工程概况河曲发电厂一期煤场四周修建挡风抑尘墙。挡风抑尘墙南北长226米，东西长180米，两个转角共7.2米长。煤堆设计高度13.5米（轨上11.5米，轨下2米），实际煤堆高度13米左右。招标方案中煤场南北长215米，东西长160米，与现测量值不同，是因为测量方式不同。原储煤场东南、西南为圆弧型，而挡风抑尘墙的安装将对圆弧型进行取直，因此储煤场的长度发生了变化。本工程主要工作包括：将煤场原挡煤墙拆除并清运至电厂储渣场,挖掘土方和浇筑混凝土,焊接钢结构,安装挡风抑尘墙,恢复煤场周围排水沟等。2.1气象条件多年月平均大气压：908.6hPa多年极端最高气温：38.4°C多年极端最低气温：-32.8°C多年平均气温：8.4°C多年平均年降水量：426mm多年平均相对湿度：53%常年主导风向：南风冬季主导风向：南风夏季主导风向：东南风冬季室外平均风速：1.4m/s夏季室外平均风速：2.0m/s全年室外平均风速：1.6m/s50年一遇十分钟最大风速：21.2m/s地震裂度：Ⅵ度土壤最大冻结深度：141cm3.设计要求（1）土方挖掘：土方挖掘深度为3000mm，长为5800mm，宽为2100mm。（2）挡水砖墙：为防止雨雪后煤泥水外溢，挡风抑尘墙下部设置1.5米的挡土砖墙，砖墙双面摸面，墙体颜色与效果图一致。原砖墙拆除并运送至电厂储渣场。（3）地下基础：现浇混凝土基础。垫层混凝土为C20，承台混凝土为C30。主梁基础与斜撑基础为一体，一次浇注成型。（4）土方回填时分层夯实，每层铺土厚度在30cm之内，夯实系数95%。（5）支护结构：挡风抑尘墙采用钢桁架形式进行支护，标准跨度为6米一跨，即主梁6米一跨，两主梁中间为副梁，主副梁之间有横担，横担之间距离为3.0米。支架结构材质为Q235B高频焊管，确保挡风抑尘墙足够的强度，抵御强风的破坏，其次考虑整体美观。（6）挡风抑尘墙斜撑建立在煤场内侧。斜撑基础高度为1.5米。基础短柱规格为600mm×600mm。（7）挡风墙体：挡风抑尘墙体所选材料采用新型的高分子复合材料，表面复合抗紫外线膜，抗老化、抗静电、耐腐蚀。挡风抑尘墙具有阻燃性，产品的阻燃性能满足消防和安全生产的需求。挡风板厚度不得低于2mm,使用环境温度：-40℃～+80℃。挡风板颜色由甲方指定。产品必须经省级或国家级技术监督部门检验合格。在挡风墙体四周共开设五个大门，均为6000mm×6000mm。详细位置在图纸中说明。（8）挡风墙体的开孔率在28-30%之间。具体数值乙方计算，并将详细计算过程和结果在施工前报甲方审批。（9）所有墙体部件要做好防腐。钢结构防腐采用机械除锈，除锈标准达到Sa2.5级，除锈后涂装氯磺化防锈漆底漆两遍面漆两遍，漆膜厚度150微米。防腐采用两道底漆，两道面漆。面漆颜色与墙体颜色由甲方确定。（10）施工完毕后，恢复储煤场四周排水沟。（11）基础和钢结构设计使用寿命50年，挡风板使用寿命20年以上。（12）乙方施工中要保证以下主要技术参数：序号名称数值1墙板规格HB-3000mm×400mm×2.0mm2孔型圆孔，长圆孔3材质成份高分子复合材料4开孔率%28-305使用温度-40℃～+80℃6可抵御最大风速37m/s7可抵御最大风压0.75KN/m28抗拉系数80-100MPa9抑尘率%85以上10墙板厚度≥2mm11阻燃性能2级12颜色按效果图13挡风板寿命20年4.工程质量要求工程质量优良，符合国家相关的质量标准。本规程执行以下规程标准：GB50202—2002《建筑地基基础质量施工验收标准》GB50203—2002《砌体工程施工验收规范》GB50204—2002《混凝土结构工程施工...
