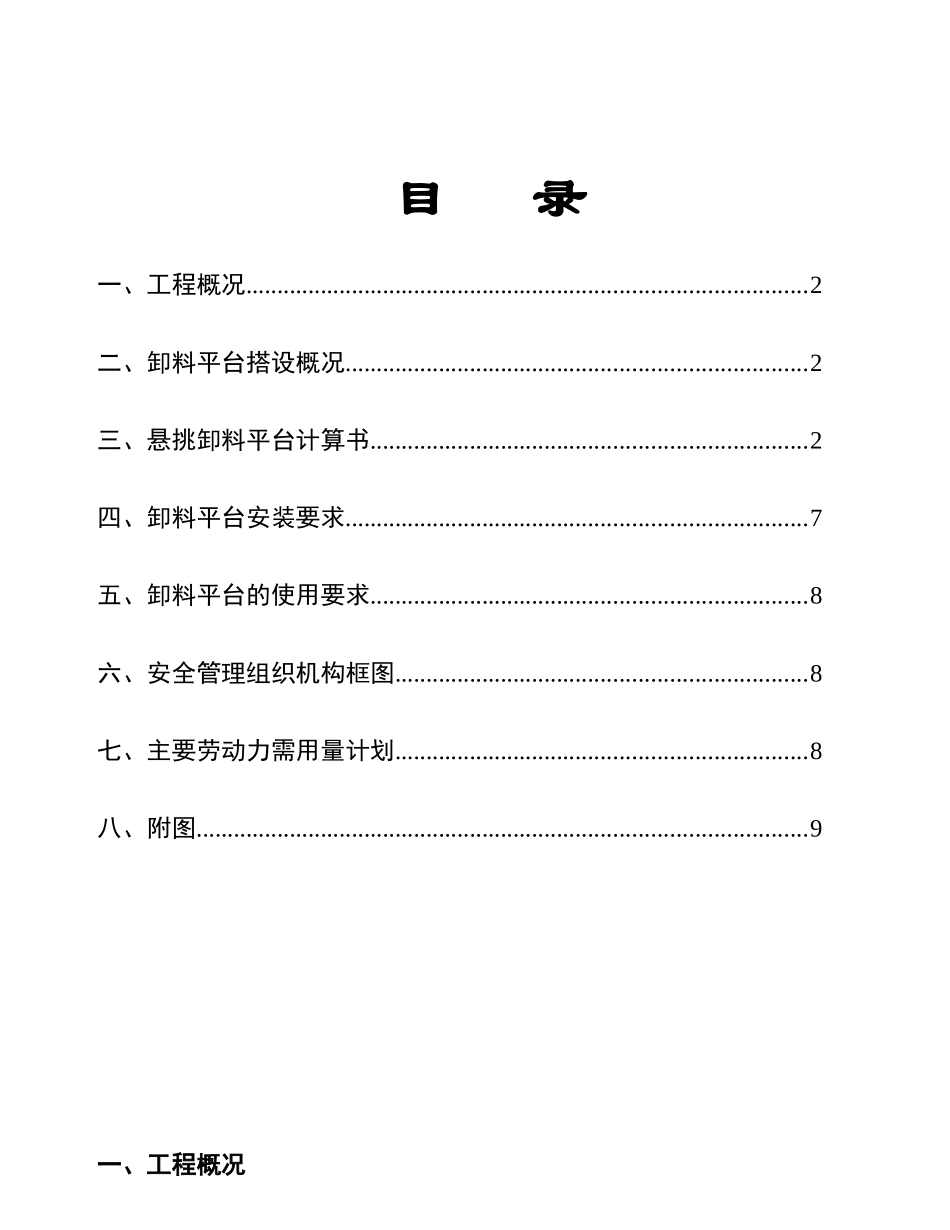

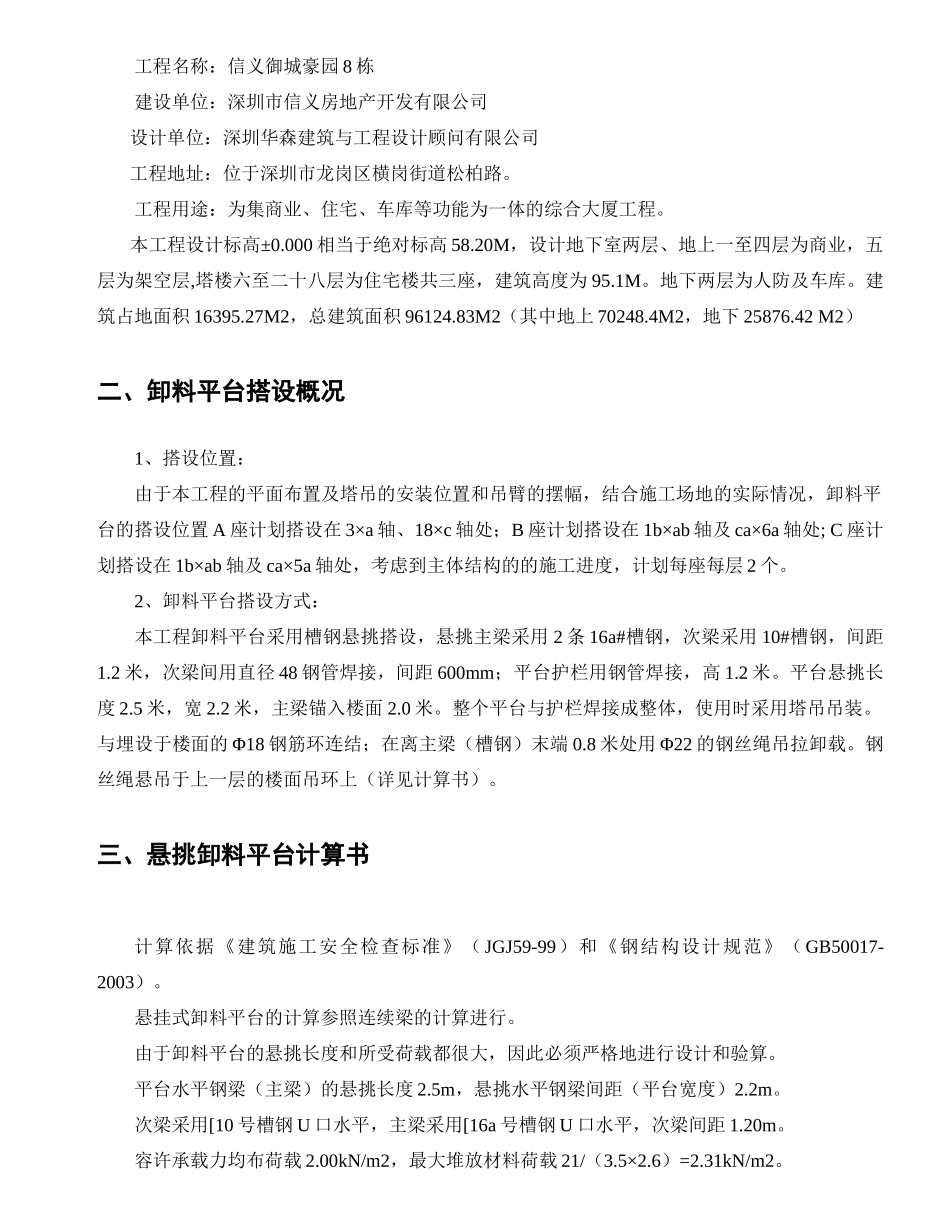

目录一、工程概况..........................................................................................2二、卸料平台搭设概况..........................................................................2三、悬挑卸料平台计算书......................................................................2四、卸料平台安装要求..........................................................................7五、卸料平台的使用要求......................................................................8六、安全管理组织机构框图..................................................................8七、主要劳动力需用量计划..................................................................8八、附图..................................................................................................9一、工程概况工程名称：信义御城豪园8栋建设单位：深圳市信义房地产开发有限公司设计单位：深圳华森建筑与工程设计顾问有限公司工程地址：位于深圳市龙岗区横岗街道松柏路。工程用途：为集商业、住宅、车库等功能为一体的综合大厦工程。本工程设计标高±0.000相当于绝对标高58.20M，设计地下室两层、地上一至四层为商业，五层为架空层,塔楼六至二十八层为住宅楼共三座，建筑高度为95.1M。地下两层为人防及车库。建筑占地面积16395.27M2，总建筑面积96124.83M2（其中地上70248.4M2，地下25876.42M2）二、卸料平台搭设概况1、搭设位置：由于本工程的平面布置及塔吊的安装位置和吊臂的摆幅，结合施工场地的实际情况，卸料平台的搭设位置A座计划搭设在3×a轴、18×c轴处；B座计划搭设在1b×ab轴及ca×6a轴处;C座计划搭设在1b×ab轴及ca×5a轴处，考虑到主体结构的的施工进度，计划每座每层2个。2、卸料平台搭设方式：本工程卸料平台采用槽钢悬挑搭设，悬挑主梁采用2条16a#槽钢，次梁采用10#槽钢，间距1.2米，次梁间用直径48钢管焊接，间距600mm；平台护栏用钢管焊接，高1.2米。平台悬挑长度2.5米，宽2.2米，主梁锚入楼面2.0米。整个平台与护栏焊接成整体，使用时采用塔吊吊装。与埋设于楼面的Φ18钢筋环连结；在离主梁（槽钢）末端0.8米处用Φ22的钢丝绳吊拉卸载。钢丝绳悬吊于上一层的楼面吊环上（详见计算书）。三、悬挑卸料平台计算书计算依据《建筑施工安全检查标准》（JGJ59-99）和《钢结构设计规范》（GB50017-2003）。悬挂式卸料平台的计算参照连续梁的计算进行。由于卸料平台的悬挑长度和所受荷载都很大，因此必须严格地进行设计和验算。平台水平钢梁（主梁）的悬挑长度2.5m，悬挑水平钢梁间距（平台宽度）2.2m。次梁采用[10号槽钢U口水平，主梁采用[16a号槽钢U口水平，次梁间距1.20m。容许承载力均布荷载2.00kN/m2，最大堆放材料荷载21/（3.5×2.6）=2.31kN/m2。（一）次梁的计算次梁选择[10号槽钢U口水平槽钢，间距1.20m，其截面特性为面积A=12.74cm2，惯性距Ix=198.30cm4，转动惯量Wx=39.70cm3，回转半径ix=3.95cm截面尺寸b=48.0mm，h=100.0mm，t=8.5mm1、荷载计算（1）面板自重标准值：标准值为0.30kN/m2；Q1=0.30×1.20=0.36kN/m（2）最大容许均布荷载为2.00kN/m2；Q2=2.00×1.20=2.40kN/m（3）槽钢自重荷载Q3=0.10kN/m经计算得到，静荷载计算值q=1.2×（Q1+Q2+Q3）=1.2×（0.36+2.40+0.10）=3.43kN/m经计算得到，活荷载计算值P=1.4×2.31=3.23kN/m22、内力计算内力按照集中荷载P与均布荷载q作用下的简支梁计算，内侧钢丝绳不计算，计算简图如下最大弯矩M的计算公式为经计算得到，最大弯矩计算值M=3.43×2.602/8+3.23×2.60/4=5.00kN.m3、抗弯强度计算其中x——截面塑性发展系数，取1.05；[f]——钢材抗压强度设计值，[f]=205.00N/mm2；经过计算得到强度=5.00×106/（1.05×39700.00）=119.95N/mm2；次梁槽钢的抗弯强度计算<[f]，满足要求!4、整体稳定性计算[主次梁焊接成整体此部分可以不计算]其中b——均匀弯曲的受弯构件整体稳定系数，按照下式计算：经过计算得到b=570×8.5×48.0×235/（2500.0×100.0×235.0）=0.93由于b大于0.6，按照...
