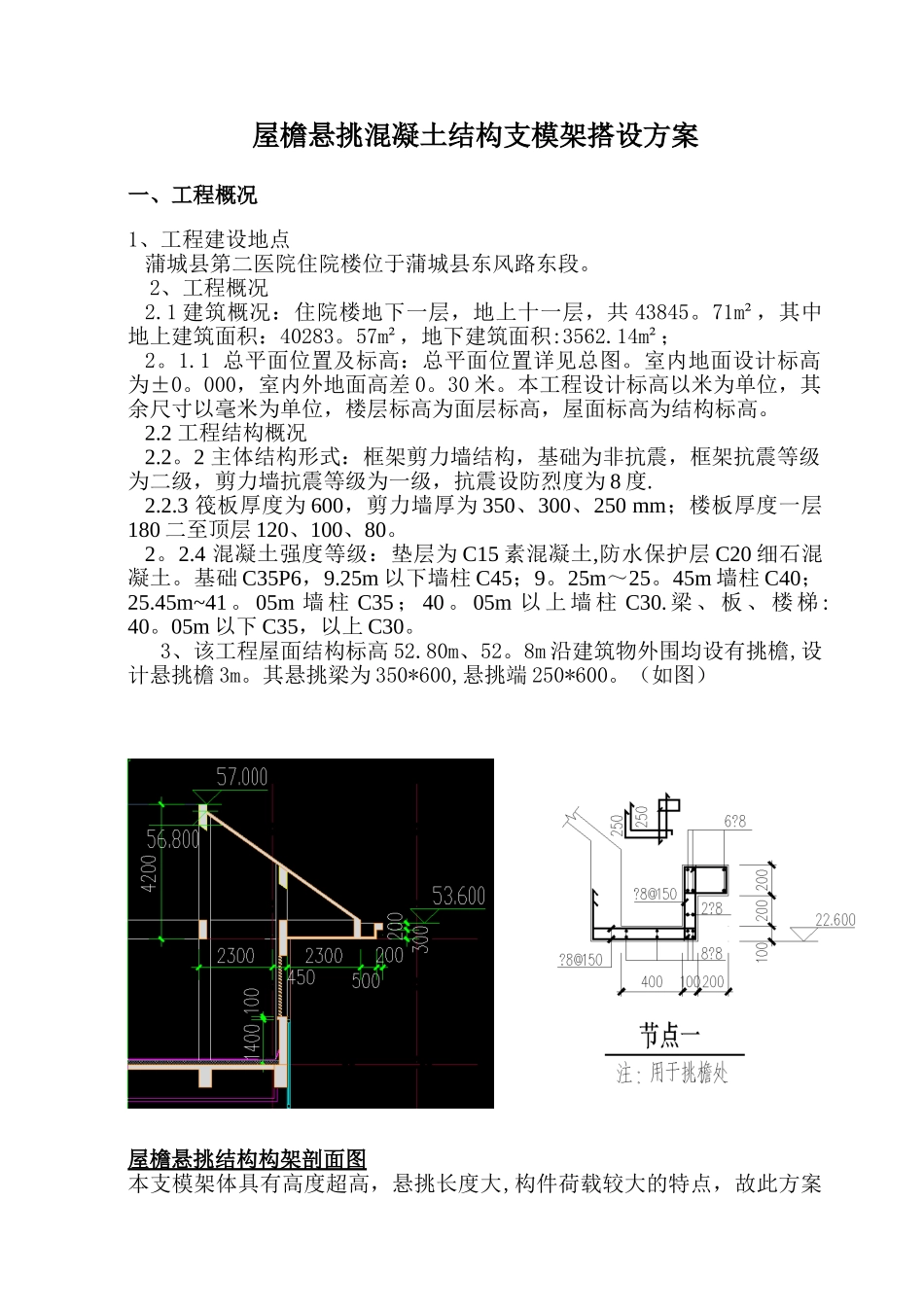

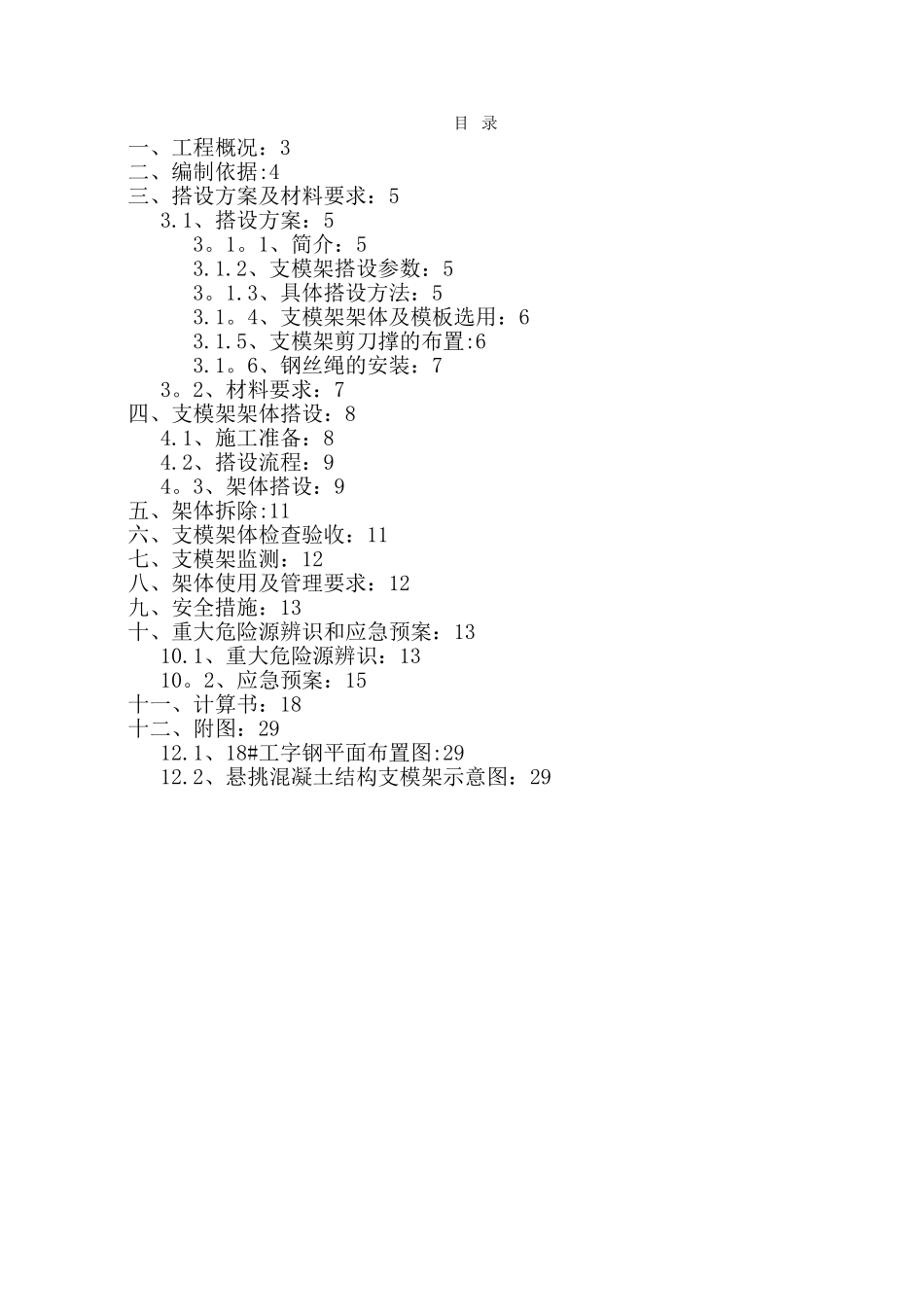

屋檐悬挑混凝土结构支模架专项施工方案编制人：审核人:审批人：陕西建工第六建设集团有限公司二 0 一六年十一月目 录一、工程概况：3二、编制依据:4三、搭设方案及材料要求：53.1、搭设方案：53。1。1、简介：53.1.2、支模架搭设参数：53。1.3、具体搭设方法：53.1。4、支模架架体及模板选用：63.1.5、支模架剪刀撑的布置:63.1。6、钢丝绳的安装：73。2、材料要求：7四、支模架架体搭设：84.1、施工准备：84.2、搭设流程：94。3、架体搭设：9五、架体拆除:11六、支模架体检查验收：11七、支模架监测：12八、架体使用及管理要求：12九、安全措施：13十、重大危险源辨识和应急预案：1310.1、重大危险源辨识：1310。2、应急预案：15十一、计算书：18十二、附图：2912.1、18#工字钢平面布置图:2912.2、悬挑混凝土结构支模架示意图：29屋檐悬挑混凝土结构支模架搭设方案一、工程概况1、工程建设地点蒲城县第二医院住院楼位于蒲城县东风路东段。 2、工程概况 2.1 建筑概况：住院楼地下一层，地上十一层，共 43845。71m²，其中地上建筑面积：40283。57m²，地下建筑面积:3562.14m²；2。1.1 总平面位置及标高：总平面位置详见总图。室内地面设计标高为±0。000，室内外地面高差 0。30 米。本工程设计标高以米为单位，其余尺寸以毫米为单位，楼层标高为面层标高，屋面标高为结构标高。 2.2 工程结构概况2.2。2 主体结构形式：框架剪力墙结构，基础为非抗震，框架抗震等级为二级，剪力墙抗震等级为一级，抗震设防烈度为 8 度.2.2.3 筏板厚度为 600，剪力墙厚为 350、300、250 mm；楼板厚度一层180 二至顶层 120、100、80。2。2.4 混凝土强度等级：垫层为 C15 素混凝土,防水保护层 C20 细石混凝土。基础 C35P6，9.25m 以下墙柱 C45；9。25m～25。45m 墙柱 C40；25.45m~41 。 05m 墙 柱 C35 ； 40 。 05m 以 上 墙 柱 C30. 梁 、 板 、 楼 梯 :40。05m 以下 C35，以上 C30。 3、该工程屋面结构标高 52.80m、52。8m 沿建筑物外围均设有挑檐,设计悬挑檐 3m。其悬挑梁为 350*600,悬挑端 250*600。（如图）屋檐悬挑结构构架剖面图本支模架体具有高度超高，悬挑长度大,构件荷载较大的特点，故此方案选用了承载力和稳定性相应较能保证的方式做支模架搭设平台，即“工字钢悬挑做主梁,钢丝绳卸荷”的方式。二、编制依据2。1、《建筑施工安全检查标准》JGJ59-2025；2。2、《建筑结构荷载法律规范》GB500...
