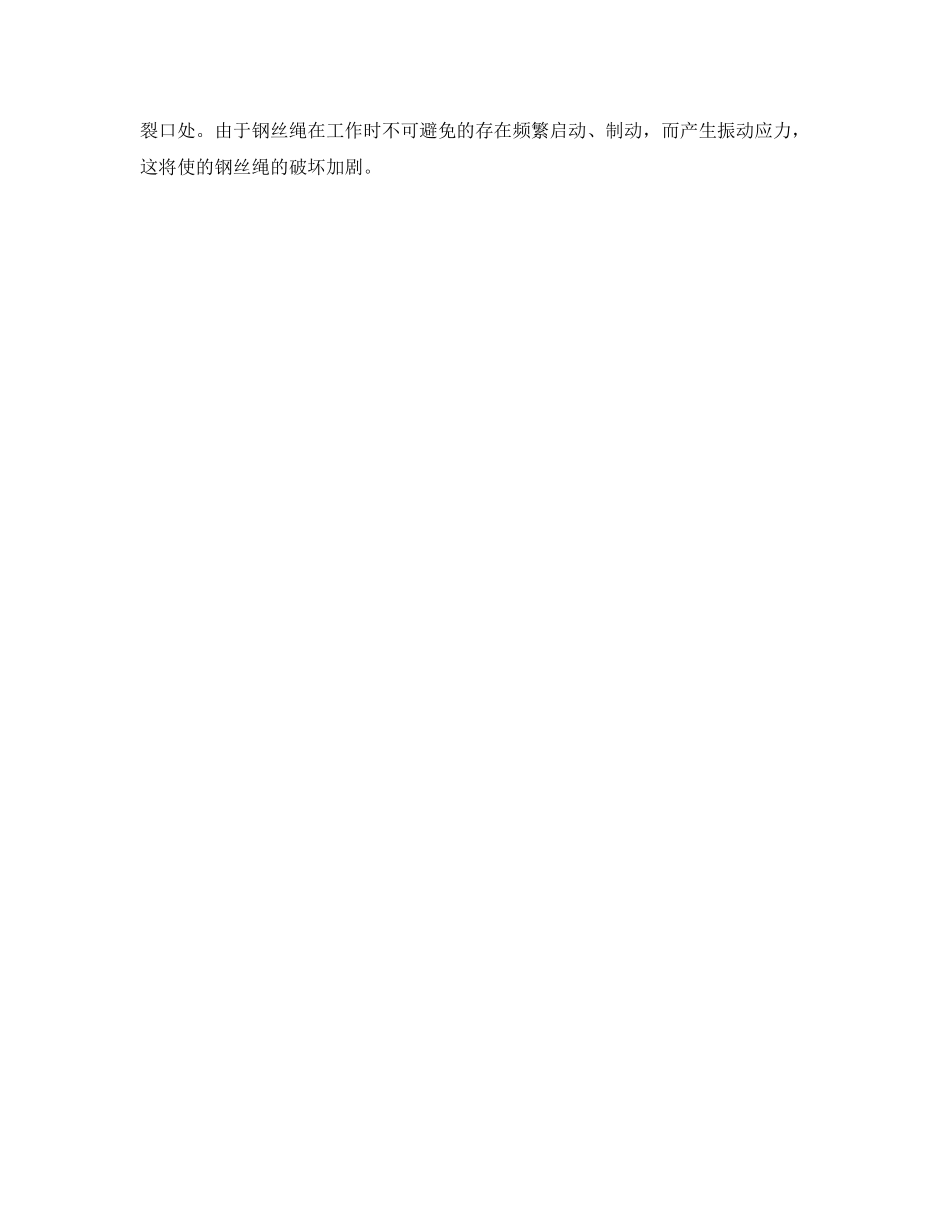

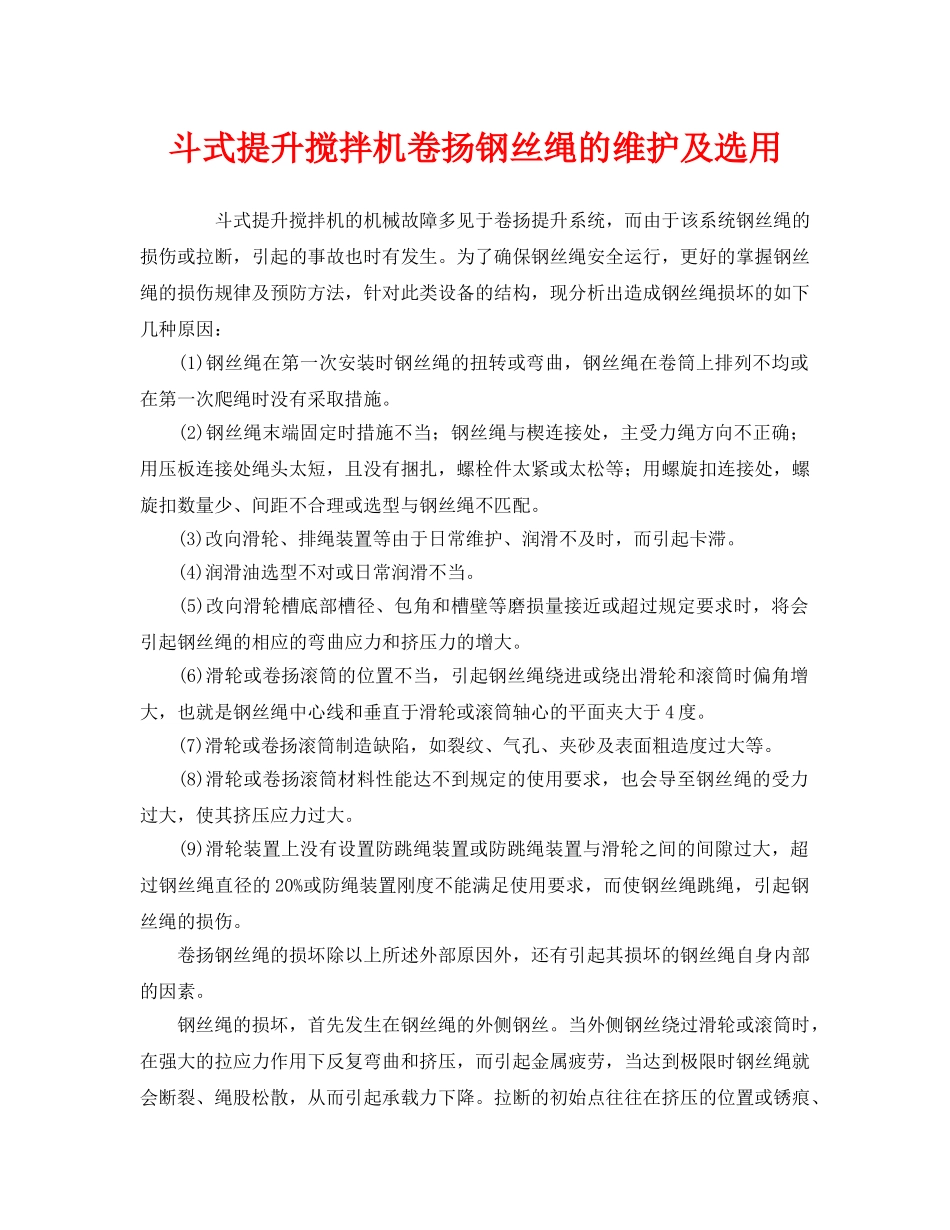

斗式提升搅拌机卷扬钢丝绳的维护及选用斗式提升搅拌机的机械故障多见于卷扬提升系统，而由于该系统钢丝绳的损伤或拉断，引起的事故也时有发生。为了确保钢丝绳安全运行，更好的掌握钢丝绳的损伤规律及预防方法，针对此类设备的结构，现分析出造成钢丝绳损坏的如下几种原因：(1)钢丝绳在第一次安装时钢丝绳的扭转或弯曲，钢丝绳在卷筒上排列不均或在第一次爬绳时没有采取措施。(2)钢丝绳末端固定时措施不当；钢丝绳与楔连接处，主受力绳方向不正确；用压板连接处绳头太短，且没有捆扎，螺栓件太紧或太松等；用螺旋扣连接处，螺旋扣数量少、间距不合理或选型与钢丝绳不匹配。(3)改向滑轮、排绳装置等由于日常维护、润滑不及时，而引起卡滞。(4)润滑油选型不对或日常润滑不当。(5)改向滑轮槽底部槽径、包角和槽壁等磨损量接近或超过规定要求时，将会引起钢丝绳的相应的弯曲应力和挤压力的增大。(6)滑轮或卷扬滚筒的位置不当，引起钢丝绳绕进或绕出滑轮和滚筒时偏角增大，也就是钢丝绳中心线和垂直于滑轮或滚筒轴心的平面夹大于4度。(7)滑轮或卷扬滚筒制造缺陷，如裂纹、气孔、夹砂及表面粗造度过大等。(8)滑轮或卷扬滚筒材料性能达不到规定的使用要求，也会导至钢丝绳的受力过大，使其挤压应力过大。(9)滑轮装置上没有设置防跳绳装置或防跳绳装置与滑轮之间的间隙过大，超过钢丝绳直径的20%或防绳装置刚度不能满足使用要求，而使钢丝绳跳绳，引起钢丝绳的损伤。卷扬钢丝绳的损坏除以上所述外部原因外，还有引起其损坏的钢丝绳自身内部的因素。钢丝绳的损坏，首先发生在钢丝绳的外侧钢丝。当外侧钢丝绕过滑轮或滚筒时，在强大的拉应力作用下反复弯曲和挤压，而引起金属疲劳，当达到极限时钢丝绳就会断裂、绳股松散，从而引起承载力下降。拉断的初始点往往在挤压的位置或锈痕、裂口处。由于钢丝绳在工作时不可避免的存在频繁启动、制动，而产生振动应力，这将使的钢丝绳的破坏加剧。
