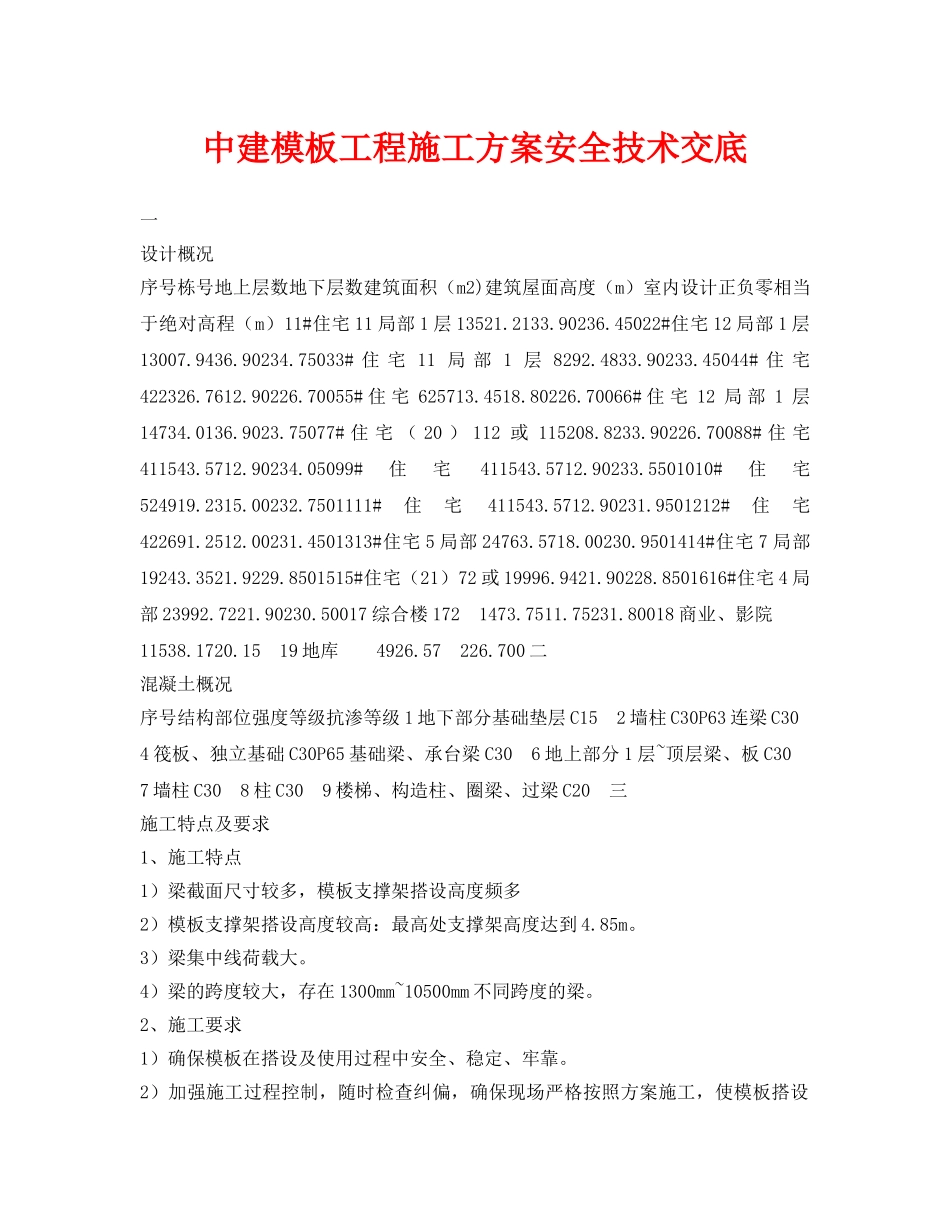

中建模板工程施工方案安全技术交底一设计概况序号栋号地上层数地下层数建筑面积（m2)建筑屋面高度（m）室内设计正负零相当于绝对高程（m）11#住宅11局部1层13521.2133.90236.45022#住宅12局部1层13007.9436.90234.75033#住宅11局部1层8292.4833.90233.45044#住宅422326.7612.90226.70055#住宅625713.4518.80226.70066#住宅12局部1层14734.0136.9023.75077#住宅（20）112或115208.8233.90226.70088#住宅411543.5712.90234.05099#住宅411543.5712.90233.5501010#住宅524919.2315.00232.7501111#住宅411543.5712.90231.9501212#住宅422691.2512.00231.4501313#住宅5局部24763.5718.00230.9501414#住宅7局部19243.3521.9229.8501515#住宅（21）72或19996.9421.90228.8501616#住宅4局部23992.7221.90230.50017综合楼1721473.7511.75231.80018商业、影院11538.1720.1519地库4926.57226.700二混凝土概况序号结构部位强度等级抗渗等级1地下部分基础垫层C152墙柱C30P63连梁C304筏板、独立基础C30P65基础梁、承台梁C306地上部分1层~顶层梁、板C307墙柱C308柱C309楼梯、构造柱、圈梁、过梁C20三施工特点及要求1、施工特点1）梁截面尺寸较多，模板支撑架搭设高度频多2）模板支撑架搭设高度较高：最高处支撑架高度达到4.85m。3）梁集中线荷载大。4）梁的跨度较大，存在1300mm~10500mm不同跨度的梁。2、施工要求1）确保模板在搭设及使用过程中安全、稳定、牢靠。2）加强施工过程控制，随时检查纠偏，确保现场严格按照方案施工，使模板搭设及拆除符合工程施工进度限制及质量要求。3）模板施工前对施工人员进行技术交底，严禁盲目施工。4）要求墙柱垂直度及梁的定位满足质量验收要求，墙、柱、梁满足设计截面尺寸要求。点我：领取工程大礼包5）当梁板跨度大于4m时，模板安装应按设计要求起拱，本工程设计起拱要求为：对于跨度不小于4m及悬挑长度不小于2m的现浇钢筋混凝土梁板，非悬挑梁、板起拱2/1000，悬挑梁、板起拱3/1000。四施工工艺1、模板搭设技术参数170厚板搭设参数项目搭设参数模板支架高度(m)不大于5m立杆纵向间距la(mm)900立杆横向间距lb(mm)700水平横杆步距h(mm)1500小梁（板底木方）间距(mm)150主梁（板底钢管）间距（mm）900竖向剪刀撑架体外侧四周设置竖向剪刀撑；‚框架梁底顺梁两侧方向设置竖向剪刀撑；ƒ按‚设置后，剪刀撑的间距不大于6m，并连续设置；水平剪刀撑在满堂架体的扫地杆和竖向剪刀撑的顶部各设置一道水平剪刀撑。适用范围适用搭设高度小于等于5m的所有楼板搭设备注160厚的板底支撑均按170mm厚板考虑130厚板搭设参数项目搭设参数模板支架高度(m)不大于5m立杆纵向间距la(mm)900立杆横向间距lb(mm)900水平横杆步距h(mm)1800小梁（板底木方）间距(mm)200主梁（板底钢管）间距（mm）900竖向剪刀撑架体外侧四周设置竖向剪刀撑；‚框架梁底顺梁两侧方向设置竖向剪刀撑；ƒ按‚设置后，剪刀撑的间距不大于6m，并连续设置；水平剪刀撑在满堂架体的扫地杆和竖向剪刀撑的顶部各设置一道水平剪刀撑。适用范围适用搭设高度小于等于5m的所有楼板搭设备注厚度＜130的板底支撑均按130mm厚板考虑600×600、500×600、500×500、400×400、300×300、200×600柱搭设参数项目搭设参数混凝土柱截面尺寸(mm)600×600加固方式小梁竖向贴在模板上，钢管横向贴在小梁上长边对拉螺杆个数0短边对拉螺杆个数0柱箍间距400mm柱箍与离板距离150mm搭设简图：600×900、600×800柱搭设参数项目搭设参数混凝土柱截面尺寸(mm)600×900加固方式小梁竖向贴在模板上，钢管横向贴在小梁上长边对拉螺杆个数3短边对拉螺杆个数2柱箍间距400mm柱箍与板距离150mm搭设简图：200×700、300×600、200×400、250×400、250×700、250×500、200×500、200×500、250×450、200×820、200×850、200×800、200×650、300×500、300×400、200×600梁搭设参数项目搭设参数混凝土梁截面尺寸(mm)300×600支撑方式梁两侧有板，梁板立柱共用梁跨度方向立柱间距(mm)800梁两侧立杆间距(mm)800梁底增加立柱根数0步距(mm)1800梁底支撑木方根数4使用的梁截面适用于截面面积为300×600及以下的梁搭设简图：300×700、30...
